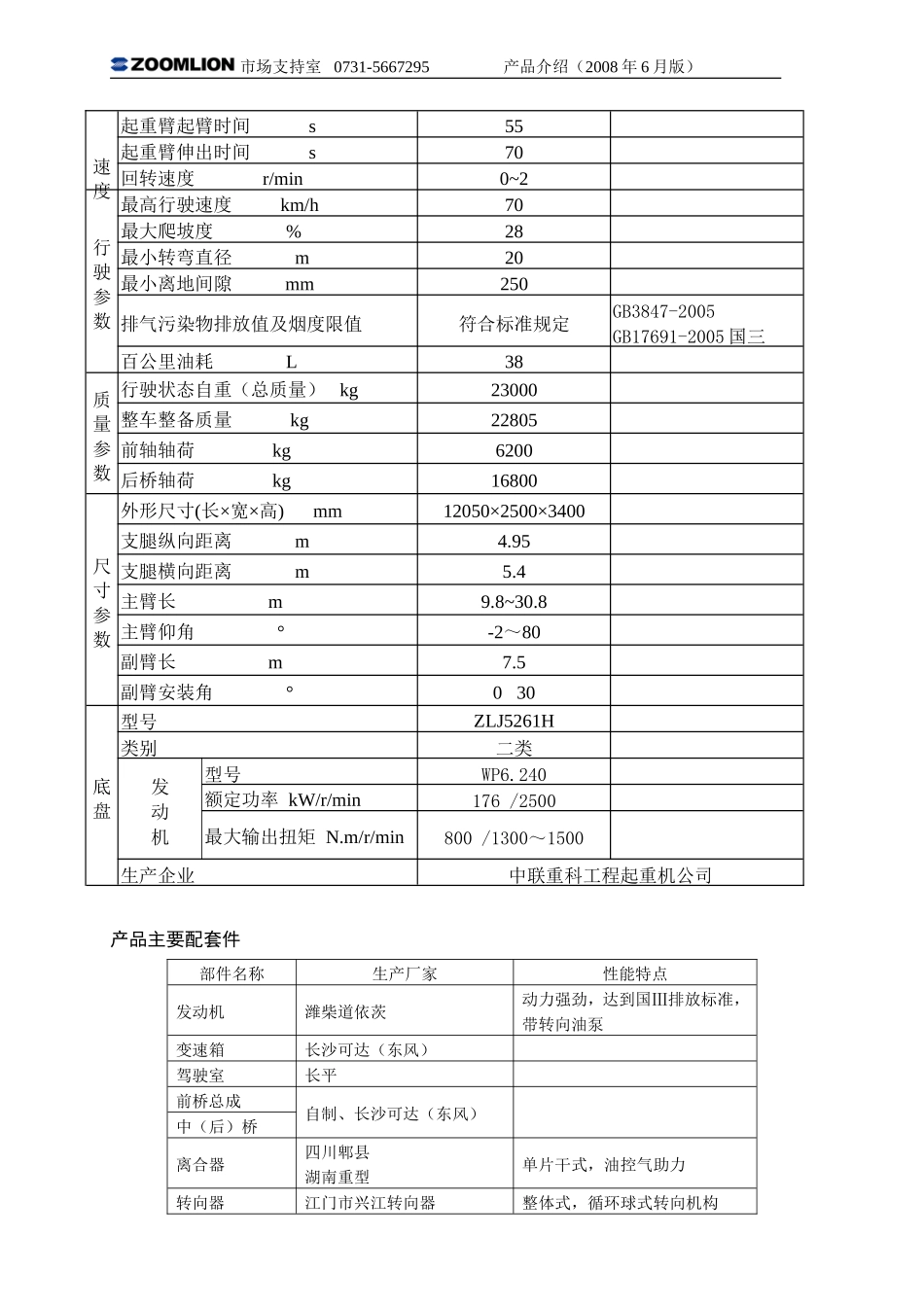

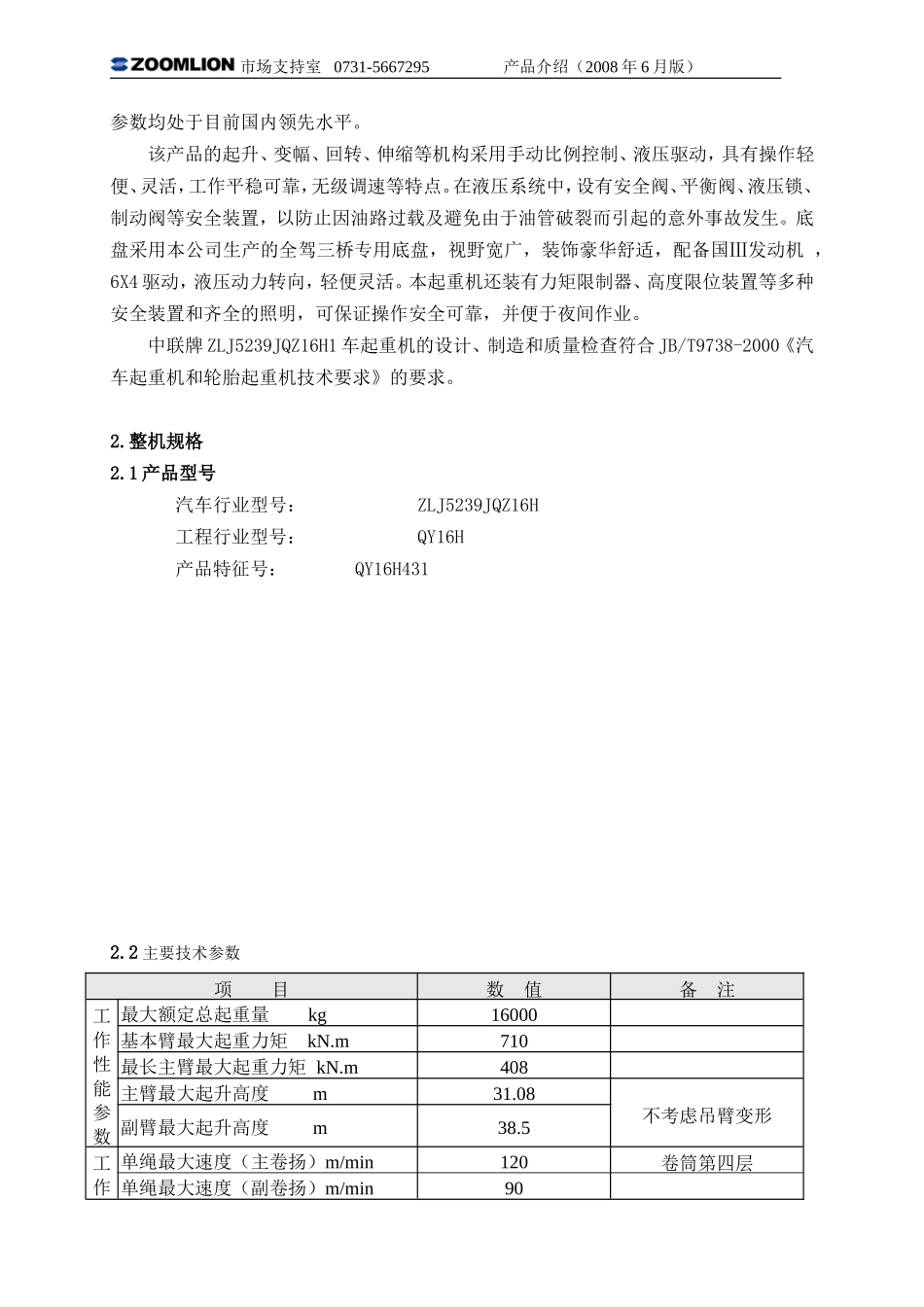

市场支持室0731-5667295产品介绍（2008年6月版）中联牌ZLJ5239JQZ16H汽车起重机产品介绍书QY16H431长沙中联重科工程起重机公司中联牌QY16H431汽车起重机1．产品特点ZLJ5239JQZ16H汽车起重机是我公司为适应市场需求，集多年的经验和先进技术自主开发的新一代高性能产品。起重机的起升高度、主臂长度、工作速度、起重能力等性能市场支持室0731-5667295产品介绍（2008年6月版）参数均处于目前国内领先水平。该产品的起升、变幅、回转、伸缩等机构采用手动比例控制、液压驱动，具有操作轻便、灵活，工作平稳可靠，无级调速等特点。在液压系统中，设有安全阀、平衡阀、液压锁、制动阀等安全装置，以防止因油路过载及避免由于油管破裂而引起的意外事故发生。底盘采用本公司生产的全驾三桥专用底盘，视野宽广，装饰豪华舒适，配备国Ⅲ发动机，6X4驱动，液压动力转向，轻便灵活。本起重机还装有力矩限制器、高度限位装置等多种安全装置和齐全的照明，可保证操作安全可靠，并便于夜间作业。中联牌ZLJ5239JQZ16H1车起重机的设计、制造和质量检查符合JB/T9738-2000《汽车起重机和轮胎起重机技术要求》的要求。2.整机规格2.1产品型号汽车行业型号：ZLJ5239JQZ16H工程行业型号：QY16H产品特征号：QY16H4312.2主要技术参数项目数值备注工作性能参数最大额定总起重量kg16000基本臂最大起重力矩kN.m710最长主臂最大起重力矩kN.m408主臂最大起升高度m31.08不考虑吊臂变形副臂最大起升高度m38.5工作单绳最大速度（主卷扬）m/min120卷筒第四层单绳最大速度（副卷扬）m/min90市场支持室0731-5667295产品介绍（2008年6月版）速度起重臂起臂时间s55起重臂伸出时间s70回转速度r/min0~2行驶参数最高行驶速度km/h70最大爬坡度%28最小转弯直径m20最小离地间隙mm250排气污染物排放值及烟度限值符合标准规定GB3847-2005GB17691-2005国三百公里油耗L38质量参数行驶状态自重（总质量）kg23000整车整备质量kg22805前轴轴荷kg6200后桥轴荷kg16800尺寸参数外形尺寸(长×宽×高)mm12050×2500×3400支腿纵向距离m4.95支腿横向距离m5.4主臂长m9.8~30.8主臂仰角°-2～80副臂长m7.5副臂安装角°030底盘型号ZLJ5261H类别二类发动机型号WP6.240额定功率kW/r/min176/2500最大输出扭矩N.m/r/min800/1300～1500生产企业中联重科工程起重机公司产品主要配套件部件名称生产厂家性能特点发动机潍柴道依茨动力强劲，达到国Ⅲ排放标准，带转向油泵变速箱长沙可达（东风）驾驶室长平前桥总成自制、长沙可达（东风）中（后）桥离合器四川郫县湖南重型单片干式，油控气助力转向器江门市兴江转向器整体式，循环球式转向机构市场支持室0731-5667295产品介绍（2008年6月版）部件名称生产厂家性能特点南通环球转向器三联泵济南液压泵徐州科源回转减速机上海万惠、浙江平阳回转马达上海万惠、启东联谊甘肃临夏液压、启东申力主卷扬马达贵州力源、北京华德北京液压件三厂贵阳航空副卷扬马达贵州力源、北京华德上海电气液压气动徐州行星传动北京液压件二厂主卷扬减速机北京力士乐、浙江平阳上海万惠、泰安福神长沙格瑞特石家庄科一重工副卷扬减速机北京力士乐、上海赛古乐泰安福神、长沙格瑞特上海万惠、徐州科源回转支承徐州、方圆、信远长沙雅特上部操纵阀常德信诚江苏鼎晟液压有限公司国内名牌产品，质量稳定可靠下车多路阀常德信诚奉化液压件三厂江苏鼎晟液压有限公司成熟产品，性能稳定，质量可靠注：产品配置可能因设计或其它原因发生变更，以上配置仅供参考市场支持室0731-5667295产品介绍（2008年6月版）2.3额定起重量表市场支持室0731-5667295产品介绍（2008年6月版）2.4行驶状态外形尺寸图（尺寸单位：mm)市场支持室0731-5667295产品介绍（2008年6月版）3.上车部分规格3.1主臂及伸缩机构四节箱型伸缩臂，六边形截面，截面抗弯性能优良。主臂筒体采用低合金高强度钢板制作，承载能力强，自重轻，侧向刚度大，端部挠度小。采用了自创的滑块角支撑结构，通过一系列的优化设计，使吊臂的自重大幅降低、局部应力分布更趋均匀，完全杜绝了吊臂局部受力凹陷变形的现象，并具有良好的导向性和可调性。伸缩采用一节油缸带两级同步伸缩机构形...
