基坑双排钢板桩围堰与钢支撑施工方案VIP免费

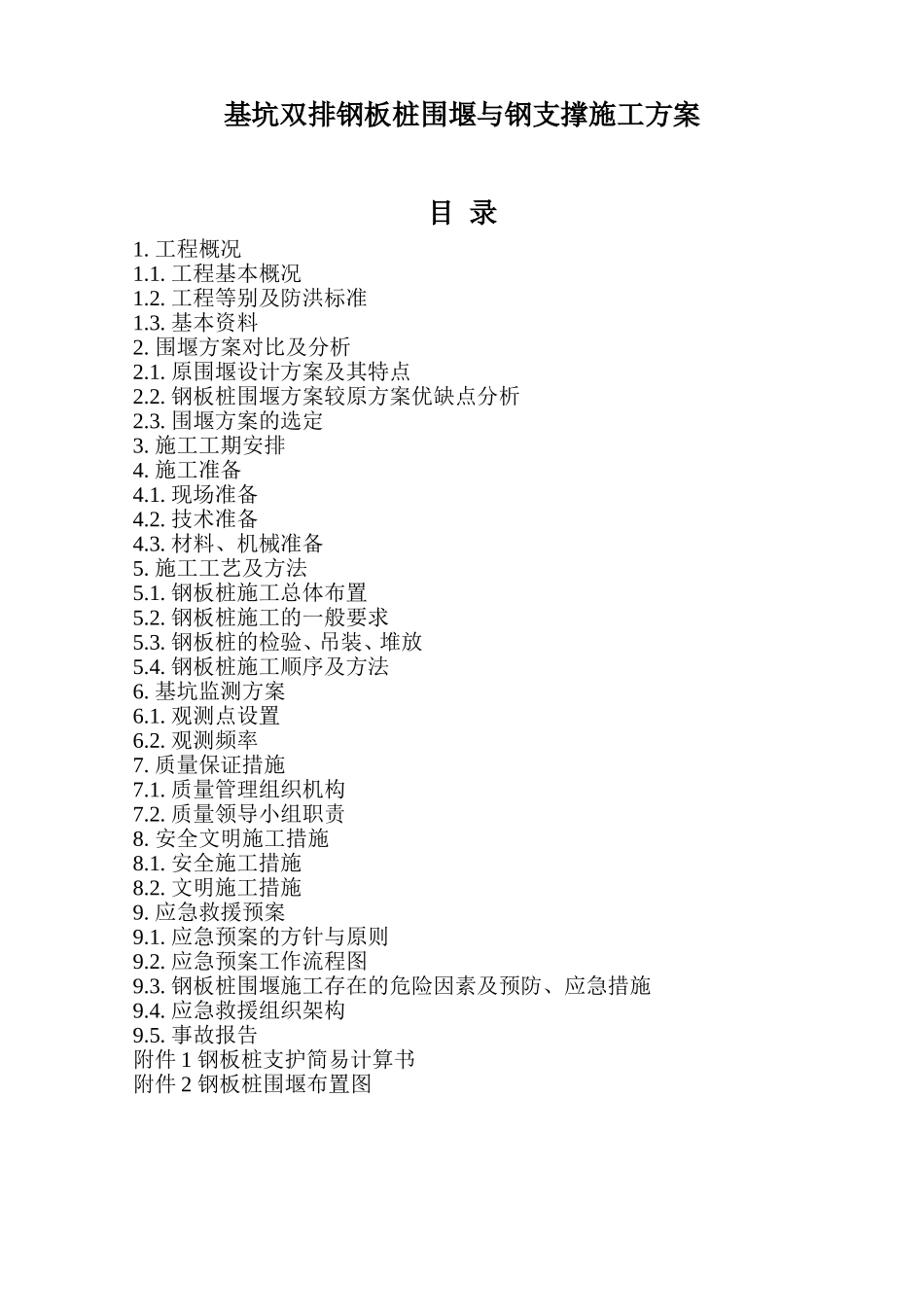

基坑双排钢板桩围堰与钢支撑施工方案目录1.工程概况1.1.工程基本概况1.2.工程等别及防洪标准1.3.基本资料2.围堰方案对比及分析2.1.原围堰设计方案及其特点2.2.钢板桩围堰方案较原方案优缺点分析2.3.围堰方案的选定3.施工工期安排4.施工准备4.1.现场准备4.2.技术准备4.3.材料、机械准备5.施工工艺及方法5.1.钢板桩施工总体布置5.2.钢板桩施工的一般要求5.3.钢板桩的检验、吊装、堆放5.4.钢板桩施工顺序及方法6.基坑监测方案6.1.观测点设置6.2.观测频率7.质量保证措施7.1.质量管理组织机构7.2.质量领导小组职责8.安全文明施工措施8.1.安全施工措施8.2.文明施工措施9.应急救援预案9.1.应急预案的方针与原则9.2.应急预案工作流程图9.3.钢板桩围堰施工存在的危险因素及预防、应急措施9.4.应急救援组织架构9.5.事故报告附件1钢板桩支护简易计算书附件2钢板桩围堰布置图1.工程概况1.1.工程基本概况XX泵站位于XX桩号9+310处，为新建穿堤排水泵站，需开挖部分堤段，该处原堤顶高程约为4.40m，围内河床高程约-0.8m，外江河床高程-2.6～-5.9m。泵站设计抽排流量为10.8m3，装机3台，均为1400QZB-125D型潜水泵，总装机555kw。泵站由闸室、围内侧进水铺盖护坦、外江侧消力等组成。泵站闸室底板高程-3.60m，交通路面（堤顶）高程为4.90m。内河侧、外江侧翼墙均为钢筋砼挡墙。1.2.工程等别及防洪标准本工程属于XX河堤的穿堤建筑物，工程建筑物的级别为1级，工程的防潮标准为100年一遇，排涝标准为涝区20年一遇最大24小时暴雨产生的径流量遭遇外海5年一遇潮水位相对应的典型潮水位过程线一天排干。1.3.基本资料1.3.1.水文1）设计暴雨根据XX市气象站的设计暴雨成果表，工程所在处涝区的设计暴雨20年一遇，24小时暴雨的设计值为304.7mm2）施工洪水围堰防洪标准采用枯水期10～3月10年一遇洪（潮）水。1.3.2.工程地质XX泵站地基主要由人工堆积（Q4S）、第四系海陆交互相沉淀（Q4mc）和第四系河流冲积相沉积（Q3al）的填土、砂层、软土、粘土、中粗砂等构成，个土层自上而下简述如下：填土（Q4S）：主要由粉质粘土和含泥中细砂组成，结构疏松~稍密，层厚3.50m~5.00m。粘土（Q4mc）：浅灰黄色，软塑状，层厚小于2.15m，呈透镜体分布。砂层（Q4mc）：由细砂、中粗砂等组成，呈浅灰色、浅黄色，松散~稍密状。该层厚度1.40m~4.9m，顶板埋深0m~5.0m，相应高程为-0.22,m~-0.60m。软土层（Q4mc）：由淤泥、含贝壳淤泥等组成，呈深灰色，流塑状。标贯实验值一般为1击。该层分布稳定，厚度大，达11.0m~17.10m，顶板埋深2.0m~8.4m，相应高程-2.22m~-4.00m。粘土（Q3al）：呈灰色、灰白色、黄白相间等花斑色，成分主要为粘粉粒，可塑~硬可塑。标贯试验击数为8击~9击，内夹中粗粉细砂层。该层分布稳定，层厚打4.0m以上，但埋藏较深，层面卖身为17.40m~23.50m，相应的层面高程为-13.00m~-19.10m。均属较高~高压缩性土，强度低，不易作建筑物天然地基，须经过地基处理方能满足刚性建筑物基础要求。强度高，工程特性好，厚度薄，分布不连续，亦不易作为水闸的天然地基，强度稍高是稍好的持力层，厚度变化大，亦不宜做天然地基，斑粘土呈可塑~硬塑状，工程特性好，但埋深较深，一般在高程-13.0m以下。另外，地基土中存在透水性较强的砂土层，而且分布较浅，厚度约0m~5.00m，开挖基坑存在渗漏和渗透稳定问题，应采取防渗或降水措施，同时加强基坑支护。2.围堰方案对比及分析本工程基坑开挖深度较大，且基坑与现状河道、周边建筑物等距离较近，因此要求基坑支护结构的变形必须要小；同时由于水位较高，支护离基坑较近，因此要求支护的止水性能要好。2.1.原围堰设计方案及其特点原设计围堰采用砂填筑，外河侧先铺设编织布两层，上压双层砂包，底脚形成砂包反牙平台；基坑侧先铺设反滤土工布两层，外压单层砂包，底脚形成砂包反压平台，平台打设4m长松木桩。堰顶高程2.5米，堰顶宽2.0米；外河施工期水位1.0米，堰脚底高程在－6.0米左右，挡水深度在6～7米间；迎水坡坡度为1:2，背水坡坡度均为1:2.5。2.2.钢板桩围堰方案较原方案优缺点分析2.2.1原设计砂土围堰1、经测量放线，原设计砂包围堰占用河道较多，缩窄了河道，也对行洪...
