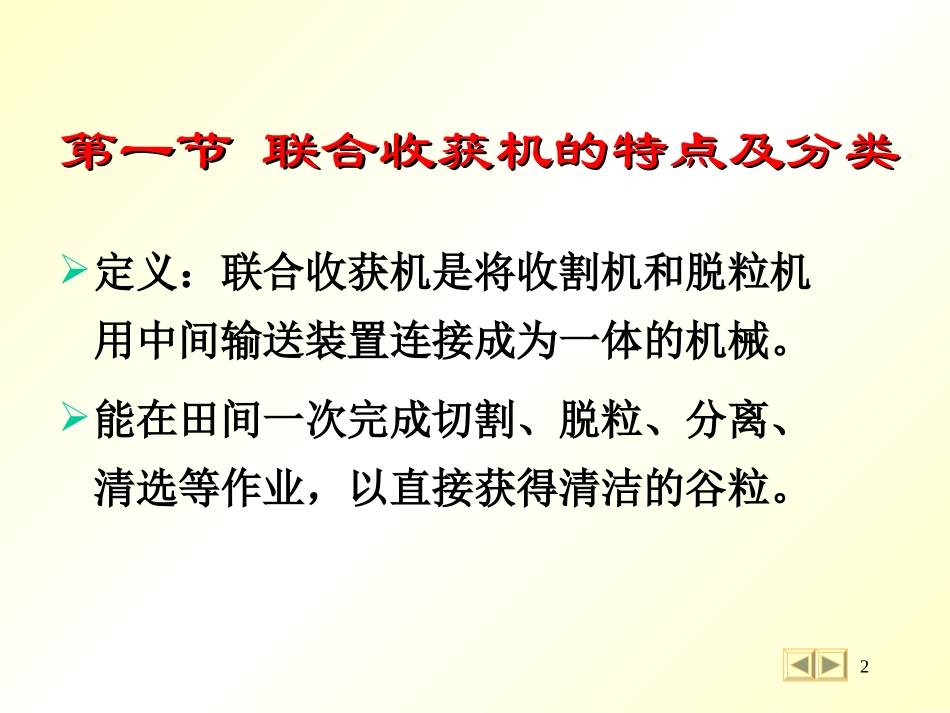

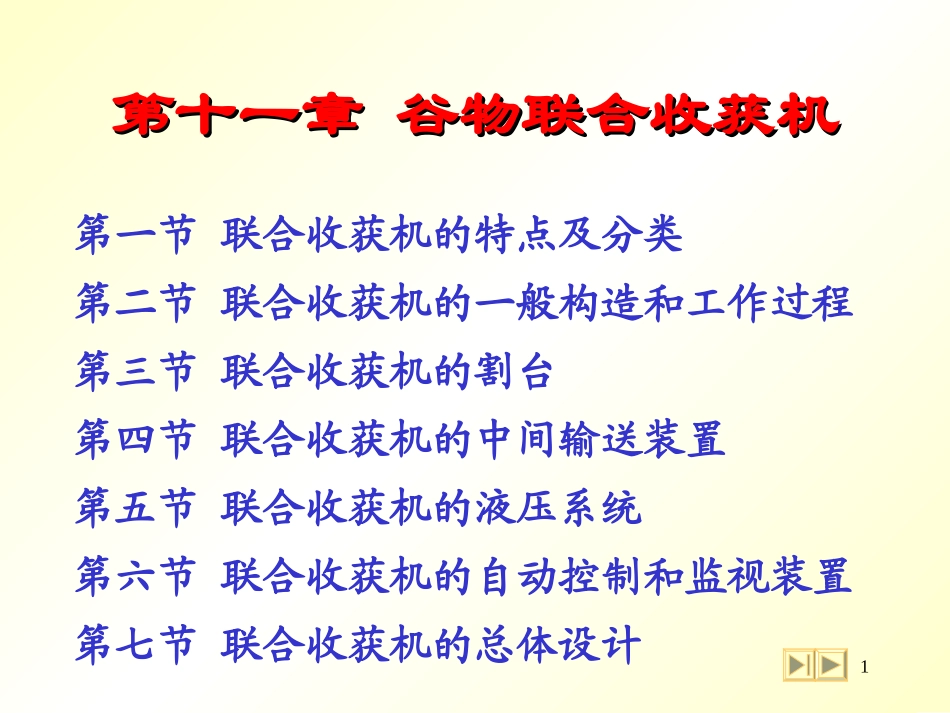

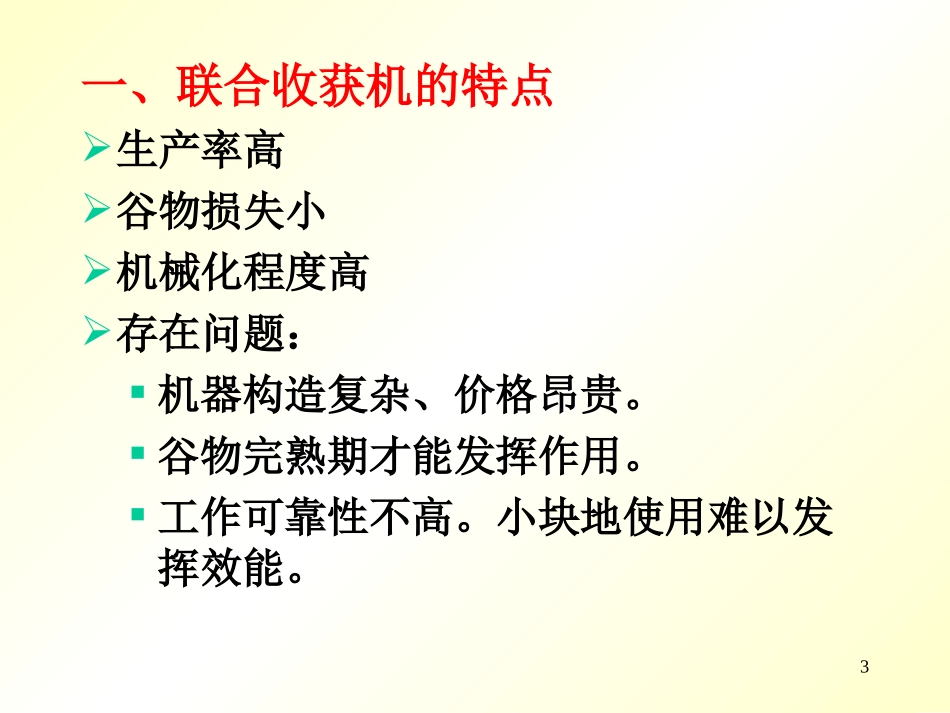

1第十一章谷物联合收获机第十一章谷物联合收获机第一节联合收获机的特点及分类第二节联合收获机的一般构造和工作过程第三节联合收获机的割台第四节联合收获机的中间输送装置第五节联合收获机的液压系统第六节联合收获机的自动控制和监视装置第七节联合收获机的总体设计2第一节联合收获机的特点及分类第一节联合收获机的特点及分类定义：联合收获机是将收割机和脱粒机用中间输送装置连接成为一体的机械。能在田间一次完成切割、脱粒、分离、清选等作业，以直接获得清洁的谷粒。3一、联合收获机的特点生产率高谷物损失小机械化程度高存在问题：机器构造复杂、价格昂贵。谷物完熟期才能发挥作用。工作可靠性不高。小块地使用难以发挥效能。4二、联合收获机的分类（一）按动力供给方式分类1、牵引式工作时由拖拉机牵引，机组较长，机动性较差，不能自行开道，多用于小型联合收获机。52、自走式收割台和脱粒机呈T型配置，结构紧凑，机动性好，收获时能自行开道和进行选择收割，其生产率很高。但造价高，动力和底盘不能全年充分利用。6自走式全喂入联合收获机7自走式全喂入联合收获机8910自走式半喂入联合收获机11123、悬挂式将联合收获机悬挂在拖拉机上，割台位于拖拉机的前方，脱粒机位于拖拉机的后方，中间输送装置在一侧，具有自走式的某些优点，而造价较低。但其总体配置受到拖拉机的限制，驾驭员视野较差，中间输送装置很长，变速档位不能充分满足收获要求。13•4、通用底盘式•将联合收获机悬挂在通用底盘上，收获季节后，拆下联合收获机再装上其他农具，可以充分发挥动力机和底盘的作用。14悬挂式全喂入联合收获机1516（二）按谷物喂入方式分类1、全喂入式谷物茎秆和穗头全部喂入脱粒装置进行脱粒。按谷物通过滚筒的方向不同，可分为切流滚筒型和轴流滚筒型两种。172、半喂入式用夹持输送装置夹住谷物茎秆，只将穗部喂入滚筒，并沿着滚筒轴线方向运动进行脱粒。由于茎秆不进入脱粒器，因而简化了结构，降低了功率消耗，并保持了茎秆的完整性。但对于进入脱粒装置前的茎秆整齐度要求较高。生产率较低，目前尚不能超过2kg/s的喂入量。主要用于小型水稻联合收获机。18其他分类方法：按作物名称分类：如小麦联合收获机、水稻联合收获机、玉米联合收获机。按谷物在机器中流动的方向和割台相对于脱粒机的位置分类：如T型、Γ型、]型、直流型联合收获机等。19按生产率大小分类：如大型（喂入量5kg/s以上）、中型（3~5kg/s）、小型（3kg/s以下）。按行走部件分类：如轮式、半履带式、履带式。按地面条件分类：如平地型、坡地型等20第二节联合收获机一般构造第二节联合收获机一般构造和工作过程和工作过程自走式：由割台、倾斜输送器、脱粒机、发动机、底盘、传动系统、液压系统、电器系统、驾驶室、粮箱、草箱等组成。悬挂式：用拖拉机代替发动机、底盘、驾驶室。2122一、全喂入式小麦联合收获机工作过程：切割：拨禾轮将作物拨向切割器，切割器将作物割下后由拨禾轮拨倒在割台上。输送：割台螺旋推运器将作物推集到割台中部，并由其上的伸缩扒指将作物送入倾斜输送器，再由输送链耙将作物喂入滚筒。脱粒：大部分谷粒连同颖壳杂穗和碎稿经凹板的栅格筛孔落到阶状输送器，长茎杆和少量谷粒被抛送到逐稿器上。23分离：在逐稿器的抖动抛送作用下，谷粒和杂穗短稿落到键底，然后落在阶状输送器上（长茎秆被抛到草箱或地面）。清粮：在阶状输送器和筛子抖动输送过程中，谷物和颖壳杂物逐渐分离，在落到上筛和下筛的过程中，受到风扇气流吹散作用，颍壳碎稿被吹出机外。谷粒由谷粒升运器送入粮箱，未脱净的断穗经复脱器二次脱粒后再送回阶状输送器再次清选。2425二、全喂入式稻麦联合收获机收获小麦的脱粒装置多数采用纹杆滚筒。收获水稻的脱粒装置多采用弓齿滚筒或钉齿滚筒。现有稻麦联合收获机有三种：1、装有纹杆滚筒的麦类联合收获机，改装后用于收获水稻。将纹杆滚筒卸下，换上钉齿滚筒，调整，并可换用履带装置。262、装有钉齿滚筒的麦类联合收获机用于收获水稻。双滚筒脱粒装置。收小麦时以纹杆滚筒...
