乐高精机钻头铣刀复合研磨机使用说明书LG-F4VIP专享VIP免费

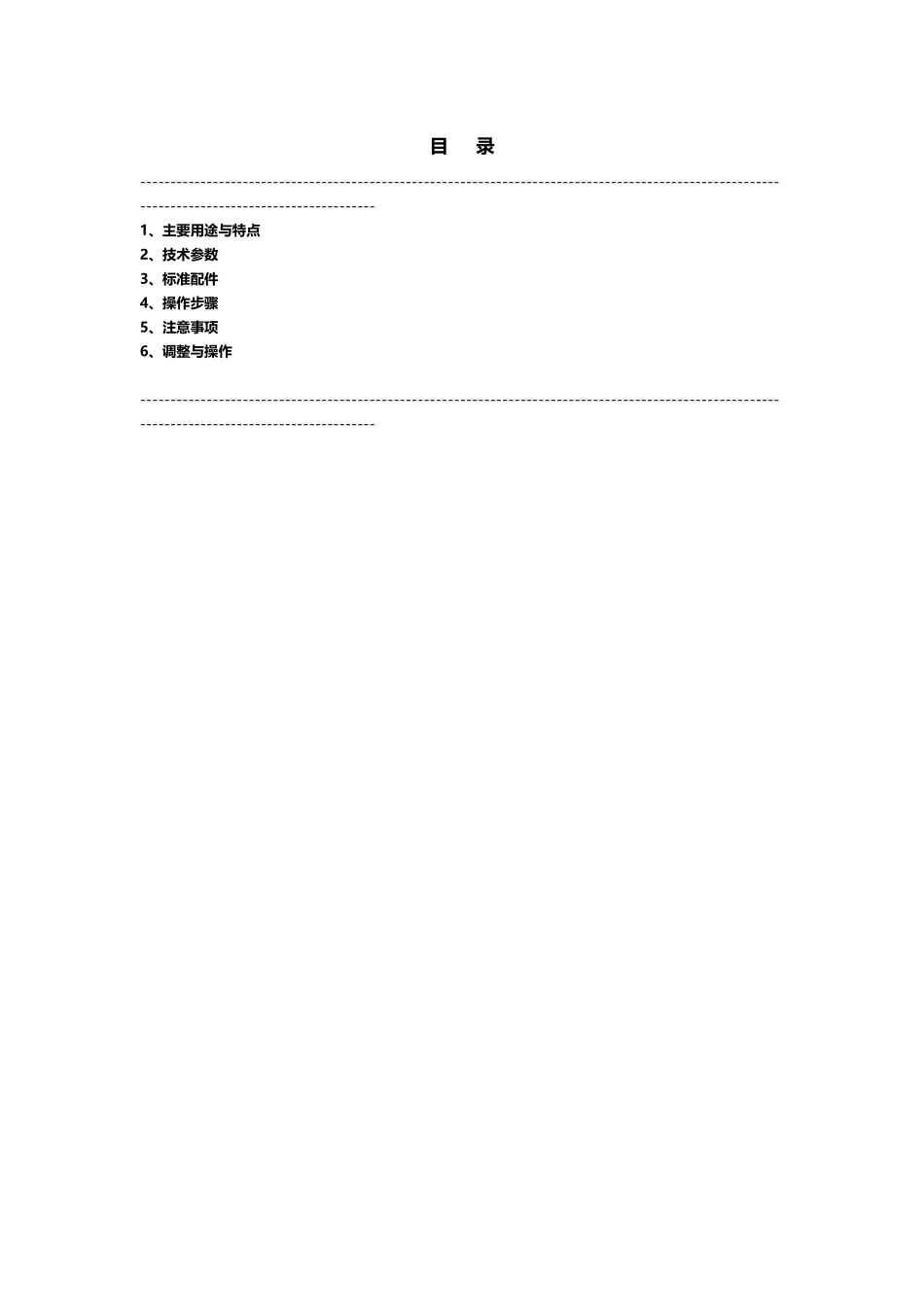

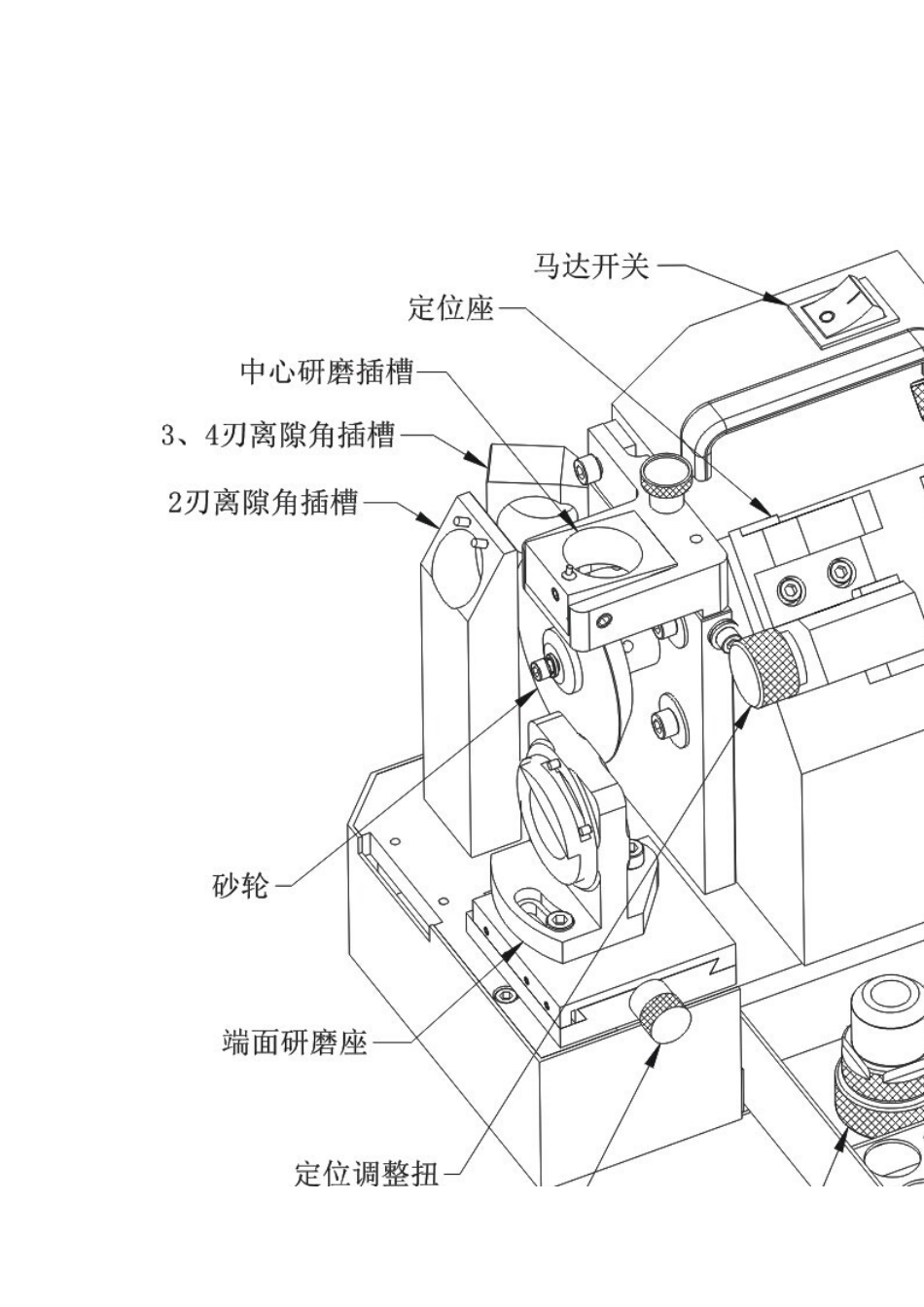

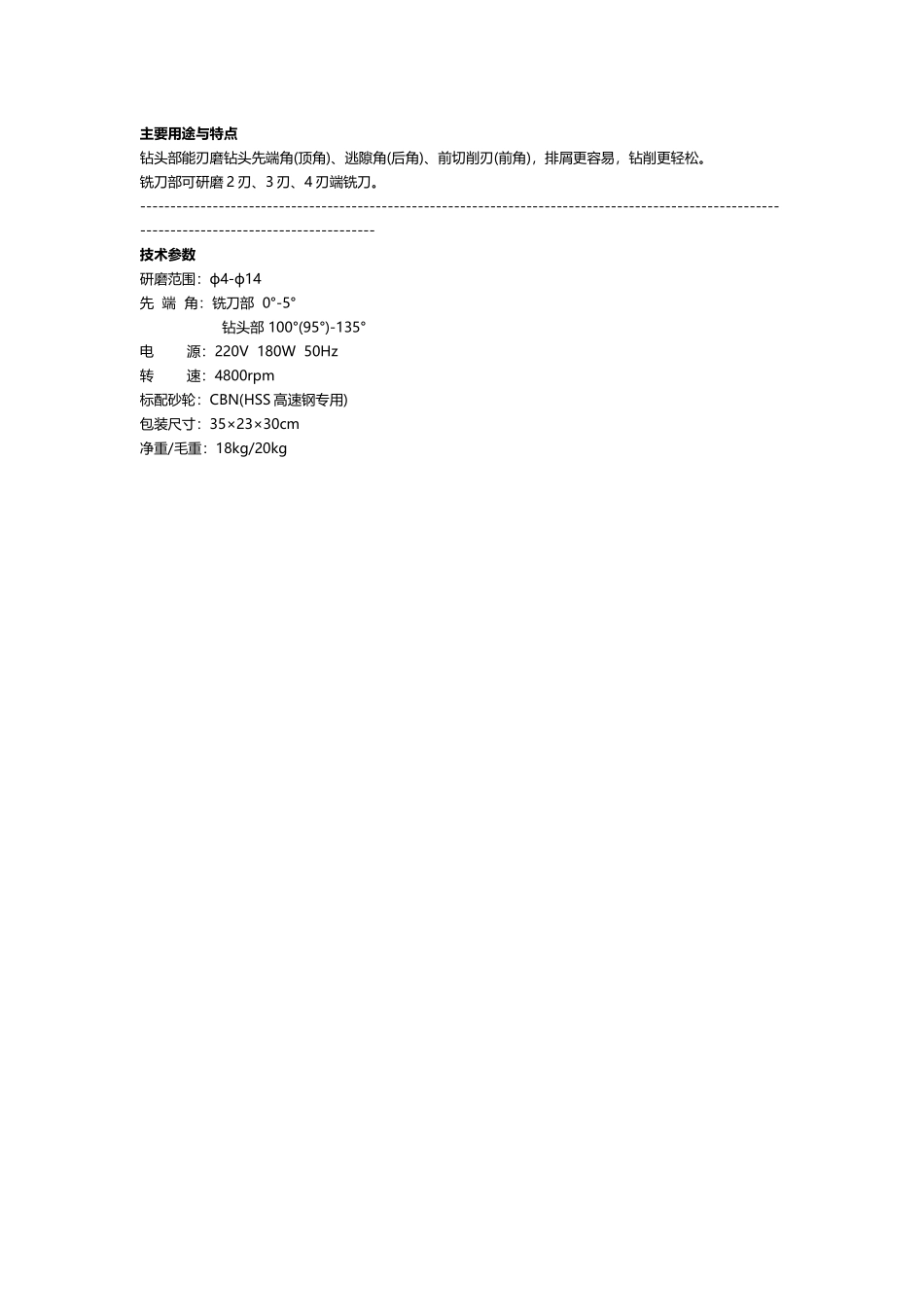

目录-------------------------------------------------------------------------------------------------------------------------------------------------1、主要用途与特点2、技术参数3、标准配件4、操作步骤5、注意事项6、调整与操作-------------------------------------------------------------------------------------------------------------------------------------------------主要用途与特点钻头部能刃磨钻头先端角(顶角)、逃隙角(后角)、前切削刃(前角)，排屑更容易，钻削更轻松。铣刀部可研磨2刃、3刃、4刃端铣刀。-------------------------------------------------------------------------------------------------------------------------------------------------技术参数研磨范围：ф4-ф14先端角：铣刀部0°-5°钻头部100°(95°)-135°电源：220V180W50Hz转速：4800rpm标配砂轮：CBN(HSS高速钢专用)包装尺寸：35×23×30cm净重/毛重：18kg/20kg-------------------------------------------------------------------------------------------------------------------------------------------------标准配件夹头组：二刃、三刃、四刃各一套标配筒夹：ER20筒夹11个(型号：ф4、ф5、ф6、ф7、ф8、ф9、ф10、ф11、ф12、ф13、ф14)砂轮：钻石砂轮CBN材质铣刀、钻头部各一片(高速钢材质专用)-------------------------------------------------------------------------------------------------------------------------------------------------操作步骤-------------------------------------------------------------------------------------------------------------------------------------------------铣刀部A端铣刀夹具组之组装如图所示操作1、2、3、4步骤组装(不锁紧)1.首先确认端铣刀刀柄直径，再选择适当之筒夹与刀具组2.将筒夹以45°角度嵌入夹具并锁紧螺帽3.铣刀装入筒夹内，并伸出约35mm左右4.对刀前请先以目测方式找出过中心刀刃，并大约与基准槽平行，以便进行校刀定位(2、4刃用四方夹具组，3刃用6刃夹具组)B.校正定位1.固定夹头螺帽放入长度定位座孔内，完全密接后顺时针方向，向右旋转定位2.铣刀先插入底部后，轻推碰到平面向右转，卡住定位3.夹头座向右转到底锁紧4.取出时握住固定夹头螺帽微微向左旋转后取出如图：过中心刀刃应与基准槽下之基准线平行C.端面之研磨研磨前请先将纵向扭轮(E)后退回原点，再前进至适当研磨量，开关灯亮起马达转安定时，将铣刀夹具放置端面角度研磨座孔内(D)，固定夹头螺帽缺口部对准研磨座插梢后，轻轻推底研磨，直到研磨声音静止取出，再转至各槽研磨至无声为止。再依上述步骤重复研磨，即可完成先端角之研磨。修磨效果图如下如需调整端面角度，可松掉螺丝（F）调整端面研磨座角度后，必须锁紧螺丝（F）即可。(出厂标准2°)D.刀刃中心之研磨将铣刀夹具组放入中心研磨孔内，轻轻接触砂轮后，靠定位销(G)左右旋转研磨至无声。再依上述步骤重复研磨铣刀另外刀刃中心，即可完成中心之研磨。（右图所示）[(0-180°)按实际旋转达到断刃]修磨效果图如下*通过研磨座上的调整扭轮（H）来控制铣刀中心断刃、连刃。例如：修磨1、3为连刃刀口，方法是将旋扭到底是0°连刃;修磨2、4断刃刀口，方法是将旋扭退至90°-135°断刃E.离隙角之研磨如左图所示方向放入2刃离隙角插槽（J）是修磨2刃离隙角；3、4刃离隙角插槽（I）是修磨3、4刃离隙角，对准定位销（K）后轻推到底研磨至无声取出，换方向重复上述步骤研磨即可完成。修磨效果图如下注意：俢磨几刃铣刀，选择对应的研磨孔。F.刀刃侧刃之修磨完成以上操作后，先关闭马达。先将工件用二刃夹头组装，再用侧刃对刀座校正定位。（以A，B为例）-------------------------------------------------------------------------------------------------------------------------------------------------钻头部A钻头夹具组之组装1.先确定钻头刀柄直径，再选择适当之筒夹与刀具组2.将筒夹以45°角度嵌入夹具并锁紧螺帽3.钻头装入筒夹内，并伸出约35mm左右※锁紧夹头...
