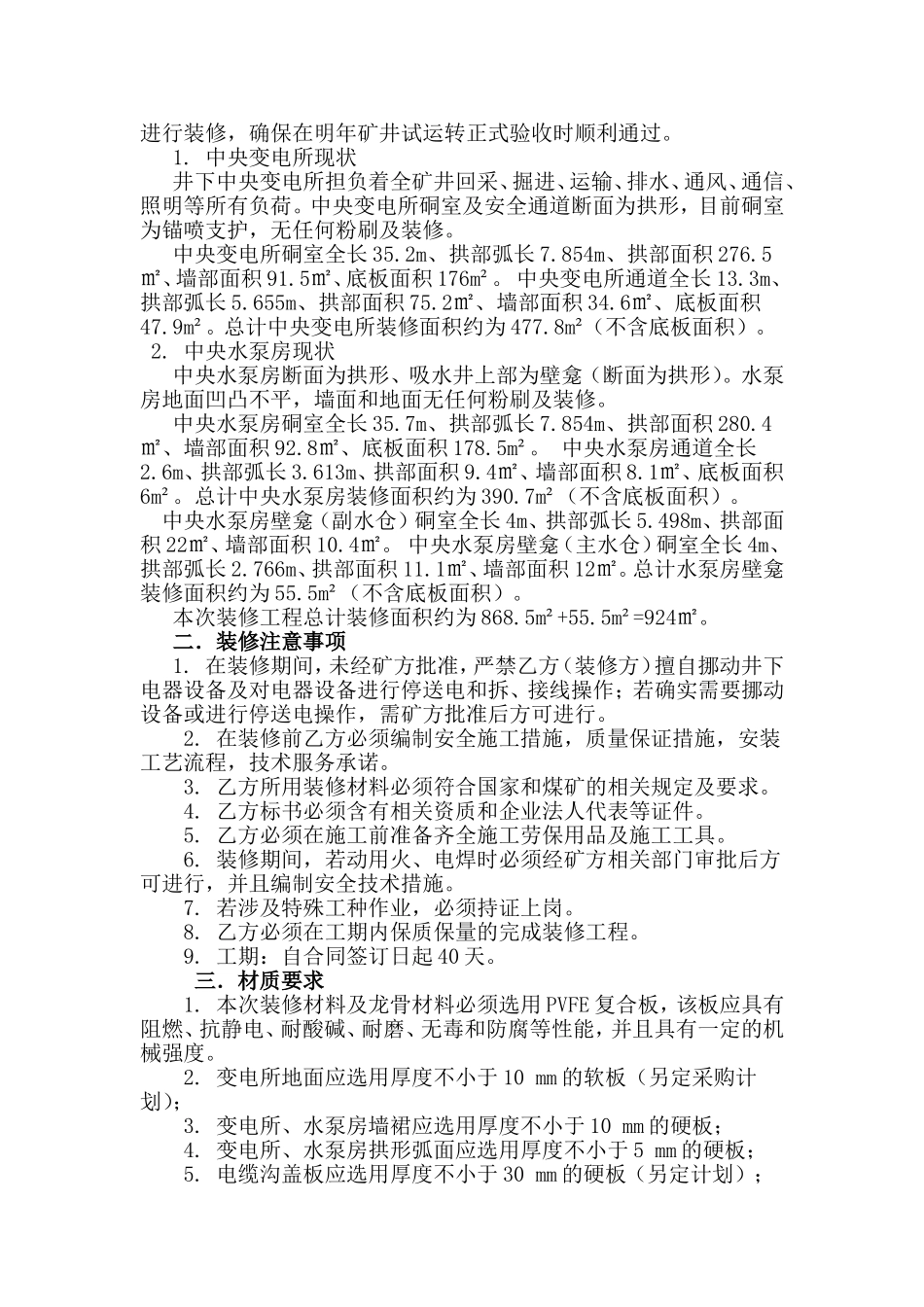

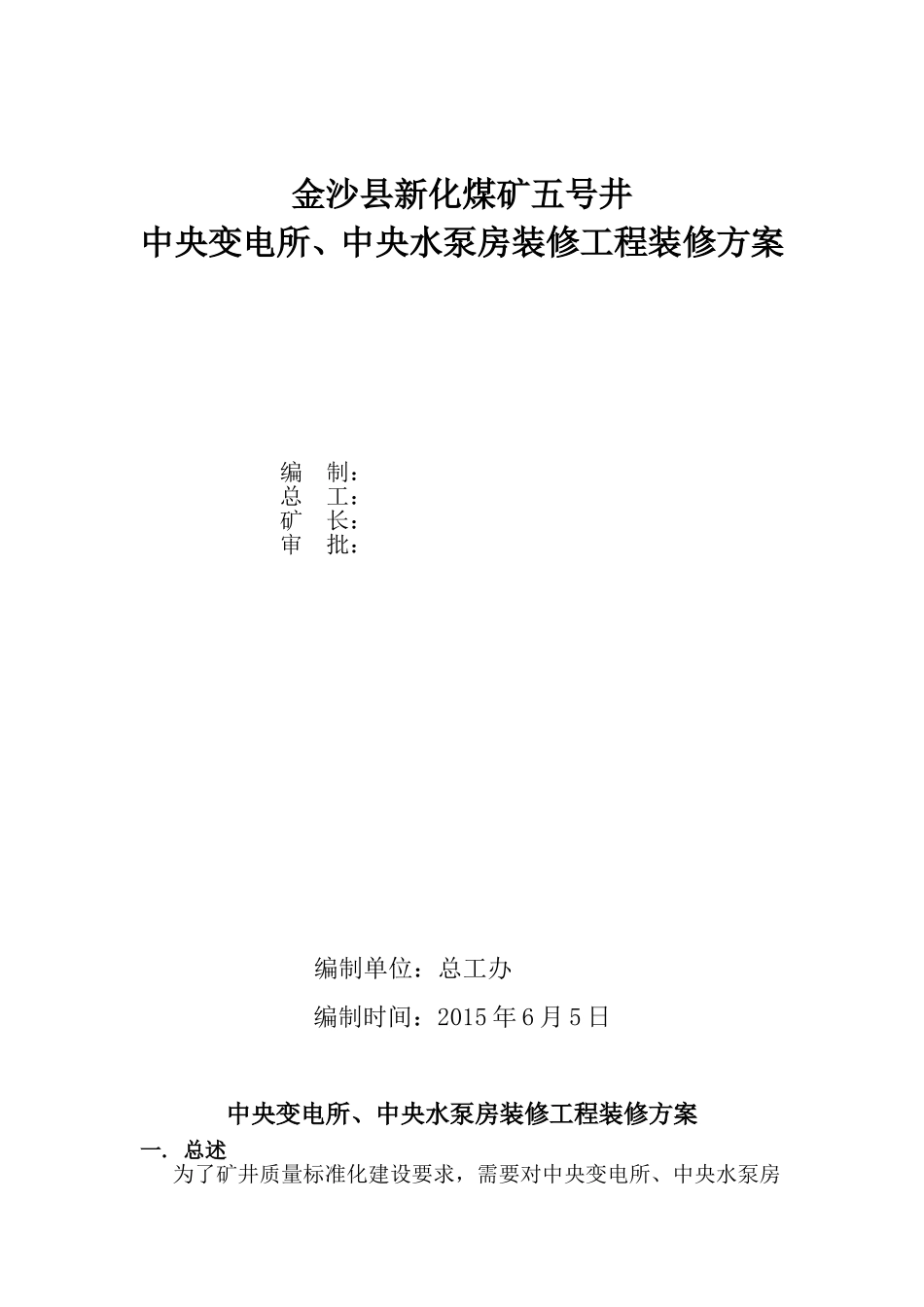

金沙县新化煤矿五号井中央变电所、中央水泵房装修工程装修方案编制：总工：矿长：审批：编制单位：总工办编制时间：2015年6月5日中央变电所、中央水泵房装修工程装修方案一.总述为了矿井质量标准化建设要求，需要对中央变电所、中央水泵房进行装修，确保在明年矿井试运转正式验收时顺利通过。1.中央变电所现状井下中央变电所担负着全矿井回采、掘进、运输、排水、通风、通信、照明等所有负荷。中央变电所硐室及安全通道断面为拱形，目前硐室为锚喷支护，无任何粉刷及装修。中央变电所硐室全长35.2m、拱部弧长7.854m、拱部面积276.5㎡、墙部面积91.5㎡、底板面积176m²。中央变电所通道全长13.3m、拱部弧长5.655m、拱部面积75.2㎡、墙部面积34.6㎡、底板面积47.9m²。总计中央变电所装修面积约为477.8m²（不含底板面积）。2.中央水泵房现状中央水泵房断面为拱形、吸水井上部为壁龛（断面为拱形）。水泵房地面凹凸不平，墙面和地面无任何粉刷及装修。中央水泵房硐室全长35.7m、拱部弧长7.854m、拱部面积280.4㎡、墙部面积92.8㎡、底板面积178.5m²。中央水泵房通道全长2.6m、拱部弧长3.613m、拱部面积9.4㎡、墙部面积8.1㎡、底板面积6m²。总计中央水泵房装修面积约为390.7m²（不含底板面积）。中央水泵房壁龛（副水仓）硐室全长4m、拱部弧长5.498m、拱部面积22㎡、墙部面积10.4㎡。中央水泵房壁龛（主水仓）硐室全长4m、拱部弧长2.766m、拱部面积11.1㎡、墙部面积12㎡。总计水泵房壁龛装修面积约为55.5m²（不含底板面积）。本次装修工程总计装修面积约为868.5m²+55.5m²=924㎡。二．装修注意事项1.在装修期间，未经矿方批准，严禁乙方（装修方）擅自挪动井下电器设备及对电器设备进行停送电和拆、接线操作；若确实需要挪动设备或进行停送电操作，需矿方批准后方可进行。2.在装修前乙方必须编制安全施工措施，质量保证措施，安装工艺流程，技术服务承诺。3.乙方所用装修材料必须符合国家和煤矿的相关规定及要求。4.乙方标书必须含有相关资质和企业法人代表等证件。5.乙方必须在施工前准备齐全施工劳保用品及施工工具。6.装修期间，若动用火、电焊时必须经矿方相关部门审批后方可进行，并且编制安全技术措施。7.若涉及特殊工种作业，必须持证上岗。8.乙方必须在工期内保质保量的完成装修工程。9.工期：自合同签订日起40天。三．材质要求1.本次装修材料及龙骨材料必须选用PVFE复合板，该板应具有阻燃、抗静电、耐酸碱、耐磨、无毒和防腐等性能，并且具有一定的机械强度。2.变电所地面应选用厚度不小于10mm的软板（另定采购计划）；3.变电所、水泵房墙裙应选用厚度不小于10mm的硬板；4.变电所、水泵房拱形弧面应选用厚度不小于5mm的硬板；5.电缆沟盖板应选用厚度不小于30mm的硬板（另定计划）；四、技术要求1.做龙骨应选用厚度不小于10mm的硬板，并且龙骨固定、连接必须可靠；2.龙骨的轮廓应与原硐室形状相似，且墙裙与拱形弧面连接处必须平滑过渡；3.焊接复合板时必须采用专用焊枪及焊条，并且对焊缝进行抛光处理，达到美化效果；4.铺设的地面复合板、墙裙复合板、拱形弧面复合板颜色搭配合理、美观大方；5.选用的复合板规格合理，严禁选用小块板拼凑焊接。五.装修要求（一）中央变电所装修要求1.变电所两个安全出口确保畅通，且通道入口处设有清洗槽，防止室内污染。2.变电所安全通道处应安装防火门；3.变电所及其安全通道硐室内照明灯具齐全、完好，且为防爆灯具；4.变电所内通信设备完好，并能直通地面调度室；5.变电所内所有电缆均敷设在电缆沟内，电缆沟盖板应齐全，并以不同于地面颜色颜色标识；若无电缆沟处应以暗线敷设；电缆沟必须封堵严实。6.变电所有安全通道及检修通道，并以不同颜色标识；7.变电所内高压配电柜、直流屏和低压配电柜下面可以不铺复合板，但高压柜背面与墙面之间应该留有足够距离的检修通道；8.装修变电所地面时，将地面浮土、杂物清理干净后，对地面基层进行处理，保证地面平整干燥，达到安装复合板的强度要求；9.装修变电所墙面时，先对墙面进行基层处理，将墙面的浮尘、杂物清理干净，保证墙面基层表面干燥平整，达到安装复合板的强度要求；10.做变...
