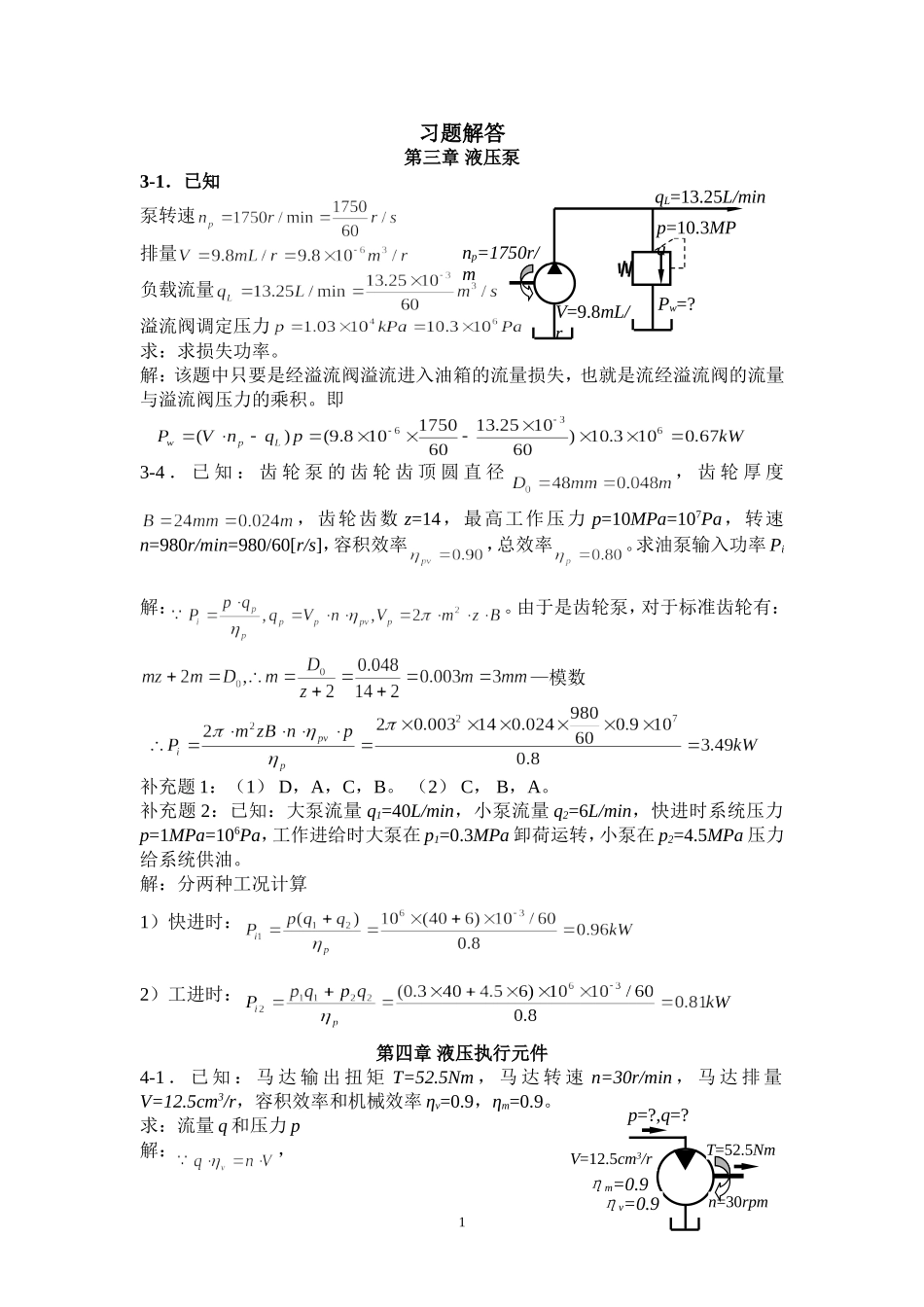

习题解答第三章液压泵3-1．已知泵转速排量负载流量溢流阀调定压力求：求损失功率。解：该题中只要是经溢流阀溢流进入油箱的流量损失，也就是流经溢流阀的流量与溢流阀压力的乘积。即3-4．已知：齿轮泵的齿轮齿顶圆直径，齿轮厚度，齿轮齿数z=14，最高工作压力p=10MPa=107Pa，转速n=980r/min=980/60[r/s]，容积效率，总效率。求油泵输入功率Pi解：。由于是齿轮泵，对于标准齿轮有：—模数补充题1：（1）D，A，C，B。（2）C，B，A。补充题2：已知：大泵流量q1=40L/min，小泵流量q2=6L/min，快进时系统压力p=1MPa=106Pa，工作进给时大泵在p1=0.3MPa卸荷运转，小泵在p2=4.5MPa压力给系统供油。解：分两种工况计算1）快进时：2）工进时：第四章液压执行元件4-1．已知：马达输出扭矩T=52.5Nm，马达转速n=30r/min，马达排量V=12.5cm3/r，容积效率和机械效率ηv=0.9，ηm=0.9。求：流量q和压力p解：，1p=?,q=?ηm=0.9ηv=0.9V=12.5cm3/rT=52.5Nmn=30rpmV=9.8mL/rqL=13.25L/minnp=1750r/mPw=?p=10.3MPa,而4-2．已知：马达排量V=70cm3/r，马达供油压力p=10MPa、供油流量q=100L/min，容积效率ηv=0.92，机械效率ηm=0.94，马达背压力pb=0.2MPa。求：（1）马达输出扭矩T；（2）马达转速n。解：（1）而（2），其中：4-4．已知：缸1、2有效工作面积A1=50cm2、A2=20cm2，负载W1=5000N、W2=4000N，油泵流量qp=3L/min，设两液压缸无摩擦损失和泄漏损失。求：两液压缸的工作压力p1和p2、速度v1和v2。解：压力：对于缸2：，对于缸1：，速度：对于缸1：2A2A1p1p2W1W2qpv2v1ηm=0.94ηv=0.92V=70cm3/rT=?n=?p=10MPapb=0.2MPaq=100L/min对于缸2：4-6．已知：单杆液压缸D=100mm，d=70mm，q=25L/min，p1=2Mpa，p2=0.2MPa。求其牵引力F，速度v及运动方向。解：设无杆腔面积为A1，有杆腔面积为A2。则a)leftwardb)leftwardc)rightward4-8.已知：单杆液压缸的内经D=100mm=0.1m，活塞杆直径d=70mm=0.07m，外负载F=25000N，液压缸的背压力p2=2×105Pa，输入流量q=25L/min=25×10-3m3/min。快进时差动连接，载荷下慢速运动，退回时有杆腔进压力油。求：（1）活塞移动速度？（2）缸筒材料的许用应力[σ]=50MPa，求缸壁厚度？解：（1）求活塞移动速度：A）差动快进时：（这时液压缸的有效工作面积即为活塞杆截面积，因此B）带负载外伸：C）退回时：（2）求液压钢筒壁厚：液压缸壁厚应能满足其推动最大负载时的油缸压力。因此，3a）Ddqp2p1b）p1p2qDdc）p1qDd首先求出推动负载时液压缸中的工作压力p1若是薄壁液压缸，壁厚应满足：式中py=1.5p1=1.5×3.1MPa=4.65MPa，[σ]=50MPa属于薄壁缸，上面的计算正确。4*图示为液压起重机起升装置原理图，重物升、降由液压马达驱动卷筒正、反转实现，卷筒的制动由单作用液压缸完成。卷筒停转时，液压缸有杆腔接通油箱，由弹簧力制动卷筒；卷筒旋转时，高压油克服弹簧力使制动器松开。设卷筒的直径Dj=1m，最大起升重量W=5×104N，最高起升速度v=50m/min，当系统工作压力p=30MPa时，液压缸活塞直径D=50mm，活塞杆直径d=35mm。试求：1）马达的排量V（要求圆整为标准系列值，设马达出口压力为零）；2）油泵的供油流量和驱动功率；3）液压缸的最大液压驱动力；4）选定液压泵和液压马达的结构类型（泵和马达的容积效率均为ηv=0.98，总效率η=0.92）解：1）求马达排量V马达需克服的力矩：，，圆整为V=6L/r2）求油泵供油流量qp油泵供油流量应满足马达转速需求，也就是要满足重物最高起升速度的要求。因此：马达供油流量即为油泵输出流量，因此：3）求液压缸最大驱动力F又4pFDd4）选定液压泵和液压马达的机构类型由于工作压力高达30MPa，选择轴向柱塞泵和径向柱塞式低速大扭矩马达。第五章液压控制阀5-5．解：由于电液换向阀选用了M型中位机能，滑阀中位时油泵卸荷，电液换向阀的先导阀p油口压力为零，不能驱动主换向阀换向。解决方案：将换向阀回油口到油箱之间接入背压阀，保证pb=0.3-0.5MPa的压力。改进后如图5-5-b）。图5-5-a)存在故障的系统图5-5-b)改进后的系统5*-1.接4*题，给系统接入合适的方向阀，确保①卷扬机马达实现正转、反转和任意位置停转；②马达转动时，制动器松开，马...
