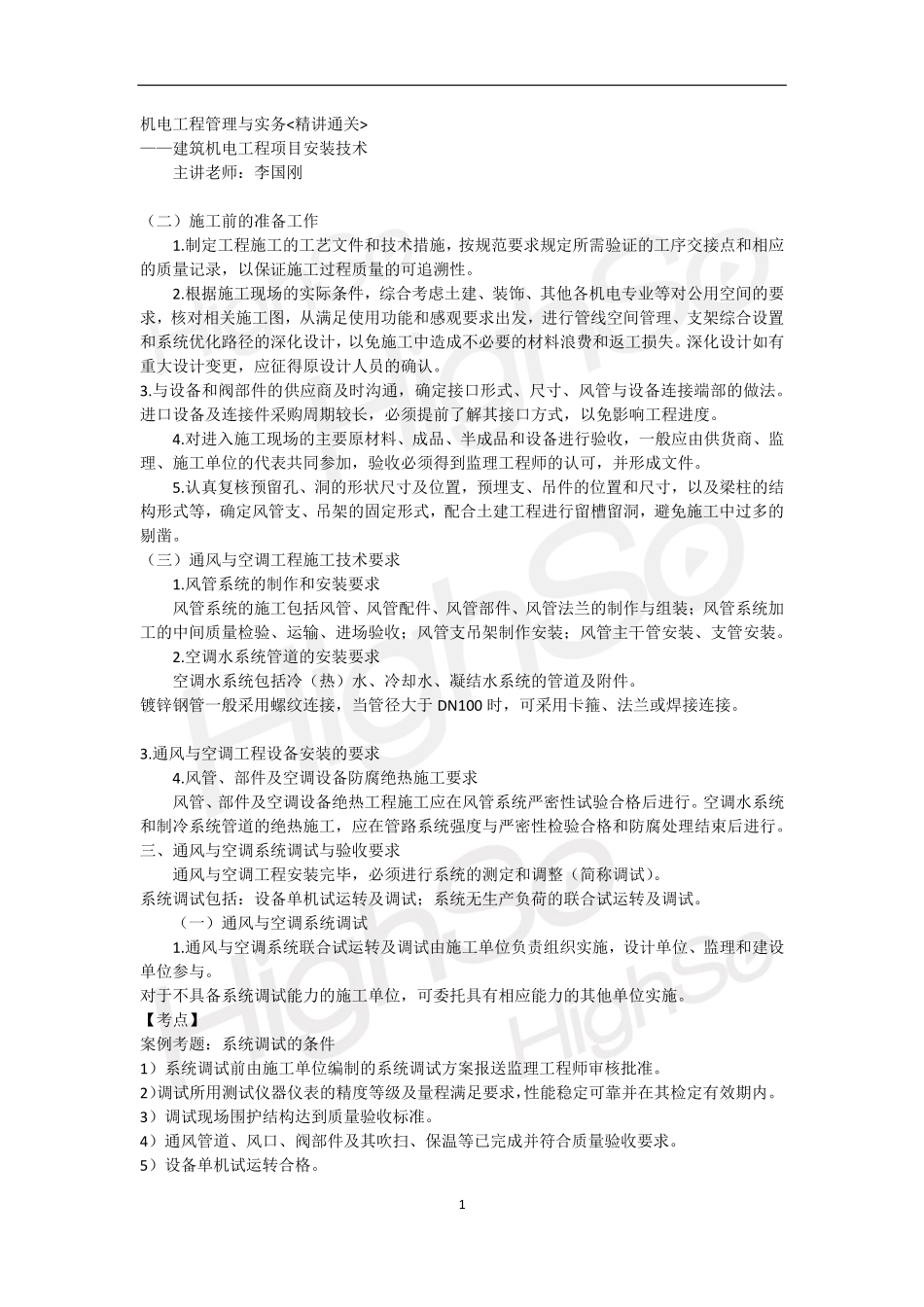

1机电工程管理与实务<精讲通关>——建筑机电工程项目安装技术主讲老师：李国刚（二）施工前的准备工作1.制定工程施工的工艺文件和技术措施，按规范要求规定所需验证的工序交接点和相应的质量记录，以保证施工过程质量的可追溯性。2.根据施工现场的实际条件，综合考虑土建、装饰、其他各机电专业等对公用空间的要求，核对相关施工图，从满足使用功能和感观要求出发，进行管线空间管理、支架综合设置和系统优化路径的深化设计，以免施工中造成不必要的材料浪费和返工损失。深化设计如有重大设计变更，应征得原设计人员的确认。3.与设备和阀部件的供应商及时沟通，确定接口形式、尺寸、风管与设备连接端部的做法。进口设备及连接件采购周期较长，必须提前了解其接口方式，以免影响工程进度。4.对进入施工现场的主要原材料、成品、半成品和设备进行验收，一般应由供货商、监理、施工单位的代表共同参加，验收必须得到监理工程师的认可，并形成文件。5.认真复核预留孔、洞的形状尺寸及位置，预埋支、吊件的位置和尺寸，以及梁柱的结构形式等，确定风管支、吊架的固定形式，配合土建工程进行留槽留洞，避免施工中过多的剔凿。（三）通风与空调工程施工技术要求1.风管系统的制作和安装要求风管系统的施工包括风管、风管配件、风管部件、风管法兰的制作与组装；风管系统加工的中间质量检验、运输、进场验收；风管支吊架制作安装；风管主干管安装、支管安装。2.空调水系统管道的安装要求空调水系统包括冷（热）水、冷却水、凝结水系统的管道及附件。镀锌钢管一般采用螺纹连接，当管径大于DN100时，可采用卡箍、法兰或焊接连接。3.通风与空调工程设备安装的要求4.风管、部件及空调设备防腐绝热施工要求风管、部件及空调设备绝热工程施工应在风管系统严密性试验合格后进行。空调水系统和制冷系统管道的绝热施工，应在管路系统强度与严密性检验合格和防腐处理结束后进行。三、通风与空调系统调试与验收要求通风与空调工程安装完毕，必须进行系统的测定和调整（简称调试）。系统调试包括：设备单机试运转及调试；系统无生产负荷的联合试运转及调试。（一）通风与空调系统调试1.通风与空调系统联合试运转及调试由施工单位负责组织实施，设计单位、监理和建设单位参与。对于不具备系统调试能力的施工单位，可委托具有相应能力的其他单位实施。【考点】案例考题：系统调试的条件1）系统调试前由施工单位编制的系统调试方案报送监理工程师审核批准。2）调试所用测试仪器仪表的精度等级及量程满足要求，性能稳定可靠并在其检定有效期内。3）调试现场围护结构达到质量验收标准。4）通风管道、风口、阀部件及其吹扫、保温等已完成并符合质量验收要求。5）设备单机试运转合格。26）其他专业配套的施工项目（如：给水排水、强弱电及油、汽、气等）已完成，并符合设计和施工质量验收规范的要求。【考点】案例考题：系统调试考核的内容系统调试主要考核：1）室内的空气温度、相对湿度、气流速度、噪声或空气的洁净度能否达到设计要求，是否满足生产工艺或建筑环境要求；2）防排烟系统的风量与正压是否符合设计和消防的规定。3）空调系统带冷（热）源的正常联合试运转，不应少于8小时，当竣工季节与设计条件相差较大时，仅作不带冷（热）源试运转。案例考题：夏季可仅作带冷源的试运转，冬期可仅作带热源的试运转；合同约定保修期一年无效。（二）通风与空调工程竣工验收【考点】案例考题：竣工验收的组织1.施工单位通过无生产负荷的系统运转与调试以及观感质量检查合格，将工程移交建设单位，由建设单位负责组织，施工、设计、监理等单位共同参与验收，合格后办理竣工验收手续。【考点】案例考题：竣工验收的资料管理2.竣工验收资料包括：1）图纸会审记录、设计变更通知书和竣工图；2）主要材料、设备、成品、半成品和仪表的出厂合格证明及试验报告；3）隐蔽工程、工程设备、风管系统、管道系统安装试验及检验记录、设备单机试运转、系统无生产负荷联合试运转与调试、分部（子分部）工程质量验收、观感质量综合检查、安全和功能检验资料核查等记录。【考点】观感质量检查及质量处理——一般不做处理3.观感质...
