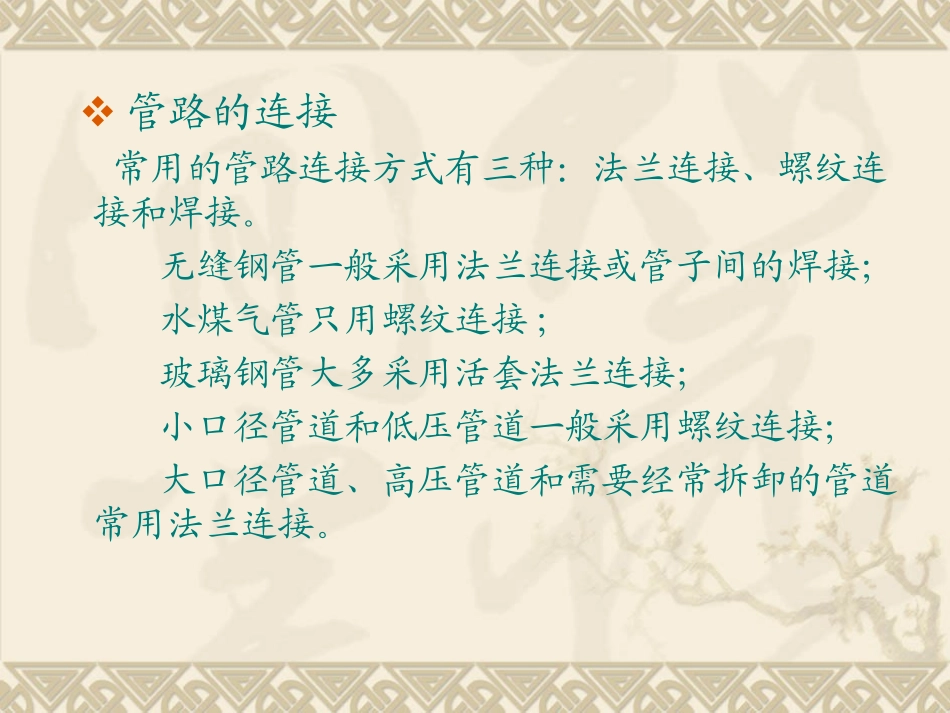

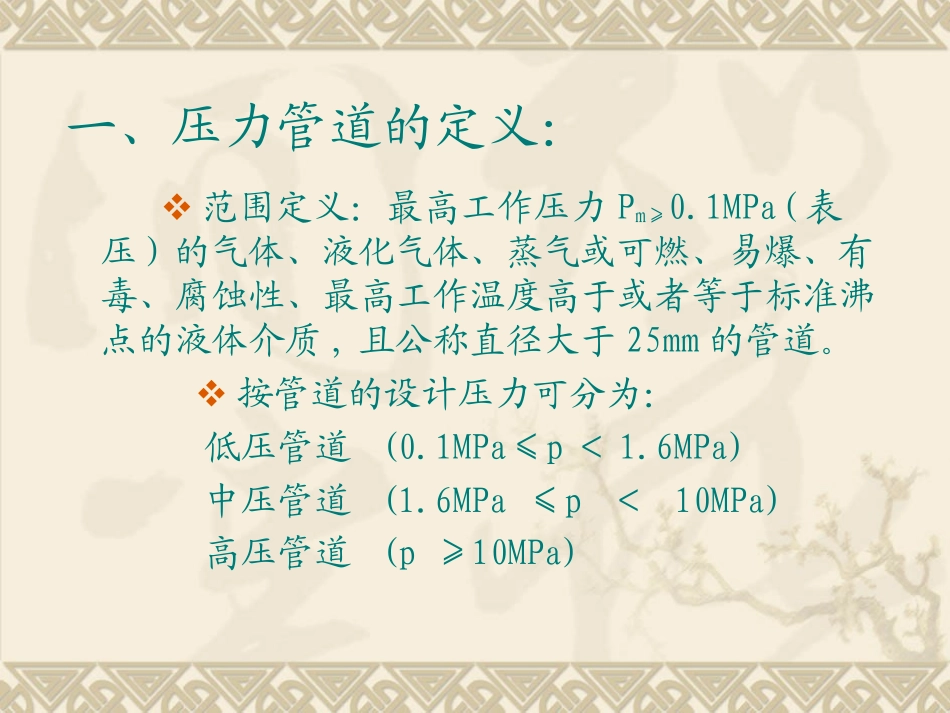

一、压力管道的定义二、压力管道的安全管理三、压力管道安全技术第五节压力管道安全技术一、压力管道的定义：范围定义：最高工作压力Pm≥0.1MPa(表压)的气体、液化气体、蒸气或可燃、易爆、有毒、腐蚀性、最高工作温度高于或者等于标准沸点的液体介质,且公称直径大于25mm的管道。按管道的设计压力可分为：低压管道(0.1MPa≤p＜1.6MPa)中压管道(1.6MPa≤p＜10MPa)高压管道(p≥10MPa)管路的连接常用的管路连接方式有三种：法兰连接、螺纹连接和焊接。无缝钢管一般采用法兰连接或管子间的焊接；水煤气管只用螺纹连接;玻璃钢管大多采用活套法兰连接；小口径管道和低压管道一般采用螺纹连接；大口径管道、高压管道和需要经常拆卸的管道常用法兰连接。二、压力管道的安全管理①贯彻执行《压力管道安全管理与监察规定》及压力管道的技术规范、标准,建立、健全本单位的压力管道安全管理制度。②压力管道及其安全设施必须符合国家有关规定。③应有专职或兼职专业技术人员负责压力管道安全管理工作；压力管道工作的操作人员和压力管道的检验人员必须经过安全技术培训。④按规定对压力管道进行定期检验,并对其附属的仪器仪表、安全保护装置、测量调控装置等定期校验和检修。⑤建立压力管道技术档案,并到单位所在地(市)级质量技术监督行政部门登记。⑥对输送可燃、易爆或有毒介质的压力管道,应建立巡回检查制度,制定应急措施和救援方案,根据需要建立抢救队伍,并定期演练。⑦对事故隐患应及时采取措施进行整改,重大事故隐患应以书面形式报告主管部门和质量技术监督行政部门。⑧按有关规定及时如实向主管部门和当地质量技术监督行政部门等有关部门报告压力管道事故,并协助做好事故调查和善后处理工作,认真总结经验教训,采取相应措施,防止事故重复发生。三、压力管道安全技术1、工业管道易腐蚀部位：①管道的弯曲、拐弯部位,流线型管段中有液体流入而流向又有变化的部位。②在排液管中经常没有液体流动的管段易出现局部腐蚀。③产生气化现象时,与液体接触的部位比与蒸气接触的部位易遭受腐蚀。④液体或蒸汽管道在有温差的状态下使用,易出现局部腐蚀。⑤埋设管道外部的下表面容易产生腐蚀。2.管道的防腐①设计时，根据管道的工况、使用年限等正确选材，并留有合理的腐蚀裕度。②采用合理的防腐措施,如采用涂层防腐、衬里防腐、电化学防腐及使用缓蚀剂等。3.管道的绝热：管道的保温、保冷、加热保护叫绝热。①保温、保冷。为避免介质因为日晒或外界高温而引起蒸发，其管道应予保温;为了避免低温介质因为日晒或外界高温而引起冷损失，其管道应予保冷。②加热保护。生产中，有的管道应采取加热保护措施：例如介质凝固点高于环境温度的流体管道；流体组分中有能形成有害操作的冰或结晶的管道；含有H2S、HCI、Cl2等气体，会出现冷凝或形成水合物的管道；介质在环境温度下黏度很大的管道。加热保护的方式有蒸汽伴管、夹套管及电热带三种。一、起重机械的主要参数二、起重机械的安全装置三、起重机械事故及原因分析四、起重吊运的基本安全要求第六节起重机械安全技术一、起重机械的主要参数①额定起重量。②幅度。旋转臂架型起重机的回转中心线与空载吊具铅垂中心线之间的水平距离。③跨度。桥架型起重机支承中心线之间的水平距离。④起升高度和下降深度。起升高度是指起重机械水平停车面至吊具允许最高位置的垂直距离；下降深度是指起重机械水平停车面至停车面以下吊具允许最低位置的垂直距离。⑤起重力矩。幅度和相应的起吊载荷的乘积,单位为N·m。⑥工作速度。包括起升速度、运行速度、变幅速度和回转速度。二、起重机械的安全装置起重机械的安全防护装置有：超载保护装置、缓冲器、极限位置限制器等。1.超载限制器当起重机超载时它能使起升动作不能实现,从而避免过载。有自动停止型、报警型和综合型。2.力矩限制器它是臂架式起重机的超载保护装置,有电子式和机械式等。3.缓冲器其作用是吸收起重机或起重小车的运行动能,减缓其运行到终点位置时对止挡体的冲击力。4.极限位置限制器用来限制取物装置上升或下降的极限位置，能自动切断电源,使升降机构自动停止。5.防碰撞装置当起重机运行到...
