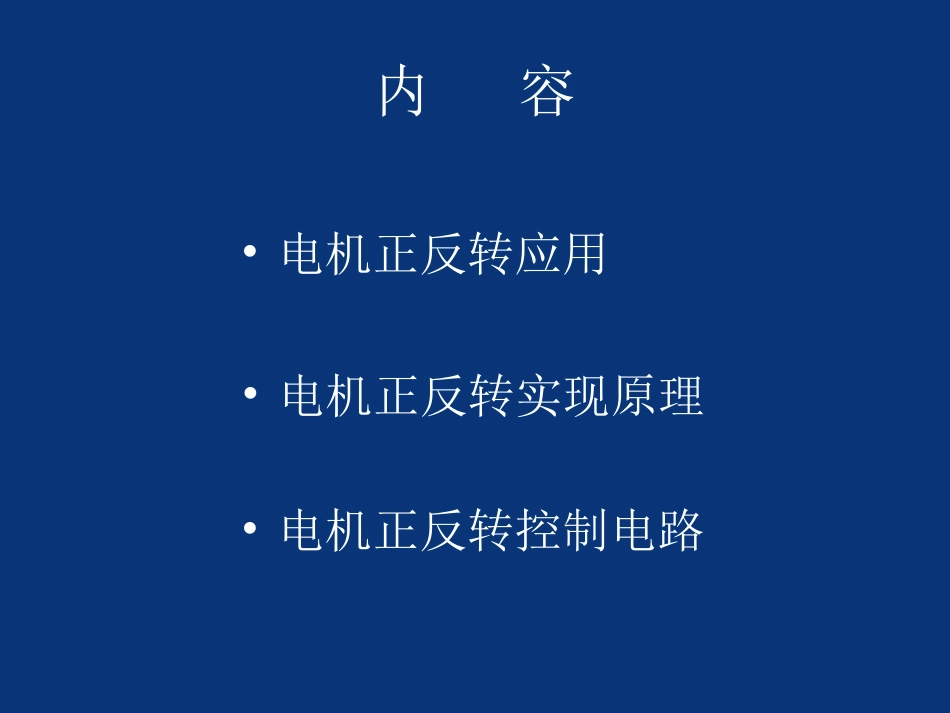

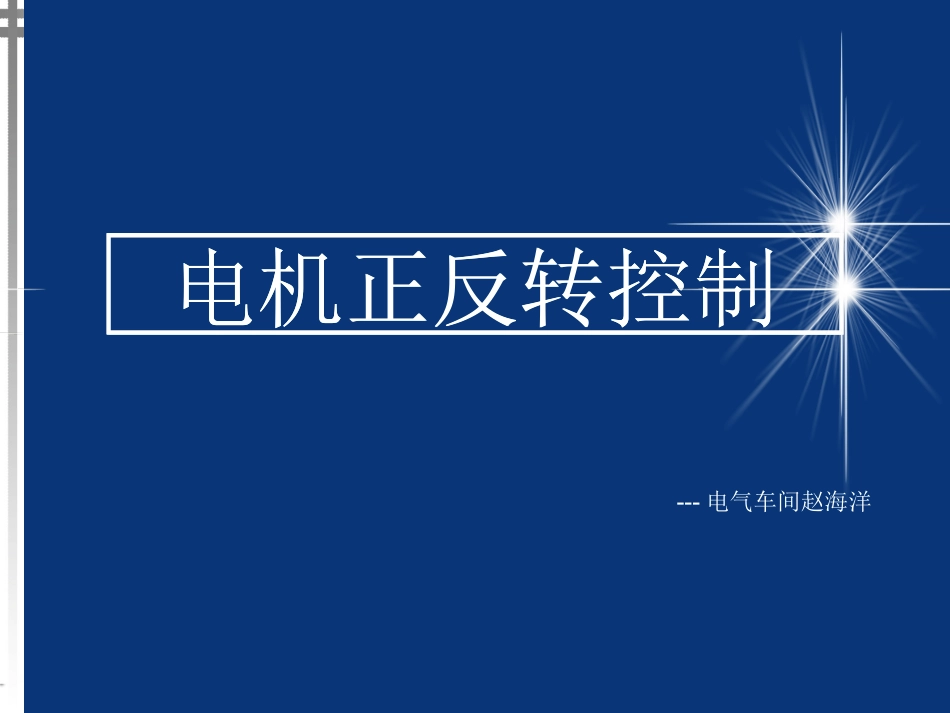

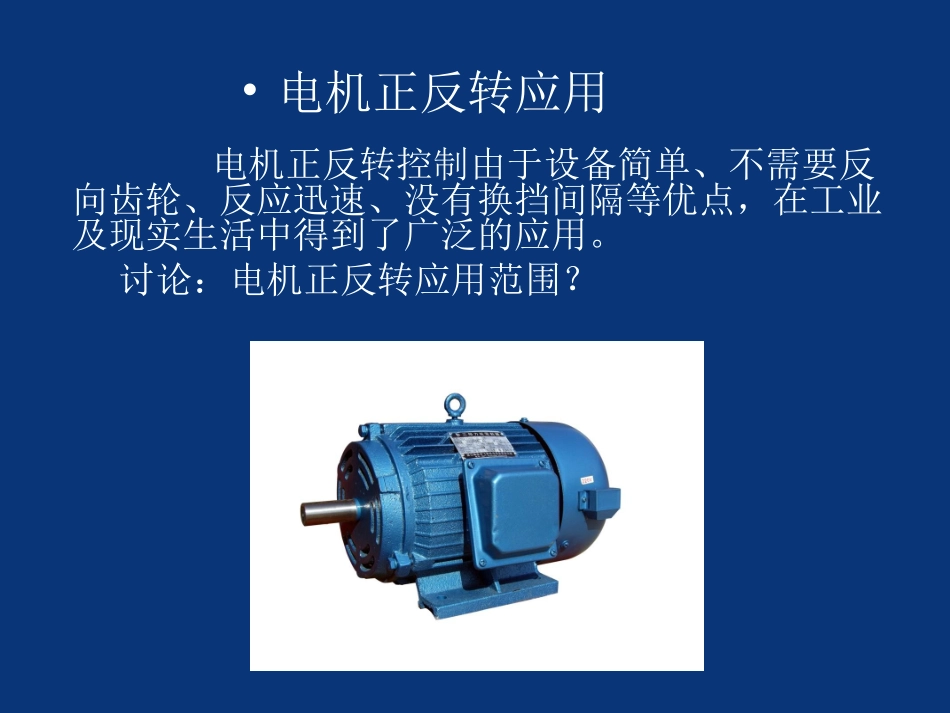

电机正反转控制---电气车间赵海洋电机正反转控制•电机正反转应用范围•电机正反转实现原理•电机正反转控制电路•电机正反转应用内容电机正反转控制由于设备简单、不需要反向齿轮、反应迅速、没有换挡间隔等优点，在工业及现实生活中得到了广泛的应用。讨论：电机正反转应用范围？•电机正反转应用一、电梯•电机正反转应用二、起重机•电机正反转应用三、数控机床•电机正反转应用•电机正反转实现原理三相异步电动机主要由定子和转子组成，在三相异步电动机定子绕组中通入三相交流电，在定子铁芯中会形成一个旋转磁场，在旋转磁场的作用下，电机转子就会按旋转磁场的方向转动。ABC120120120ABC•电机正反转实现原理那么，怎么实现电机的反转呢？通过前面的知识我们知道：电机的转向与定子铁芯中旋转磁场转向相同。因此，通过改变电机定子铁芯中旋转磁场的转向，就可以改变电机的转向，从而实现电机的正反转切换。ABCABC根据三相交流电工作原理，任意更换两相通入电机的三相交流电相序，就可以改变电机定子铁芯中旋转磁场的转向。这就是电机正反转的实现原理。120120120ABC120120120ABCKM2KM1L1L2L3FU1FU2KM1KM2FRSB2SB3SB1KM1KM2FRUVWKM2KM1QS●电机正反转控制电路为防止两个接触器同时得电，主电路发生短路事故，在控制电路中分别串接一对方的辅助常闭触头。FRSB2SB3SB1KM1KM2KM1KM2KM2KM1联锁触头联锁触头当一个接触器得电动作，通过其辅助常闭触头使另一个接触器不能得电动作，接触器之间这种互相制约的作用叫做接触器联锁或互锁。●电机正反转控制电路KM2KM1L1L2L3FU1FU2KM1KM2FRSB2SB3SB1KM1KM2FRUVWKM2KM1QS●电机正反转控制电路
