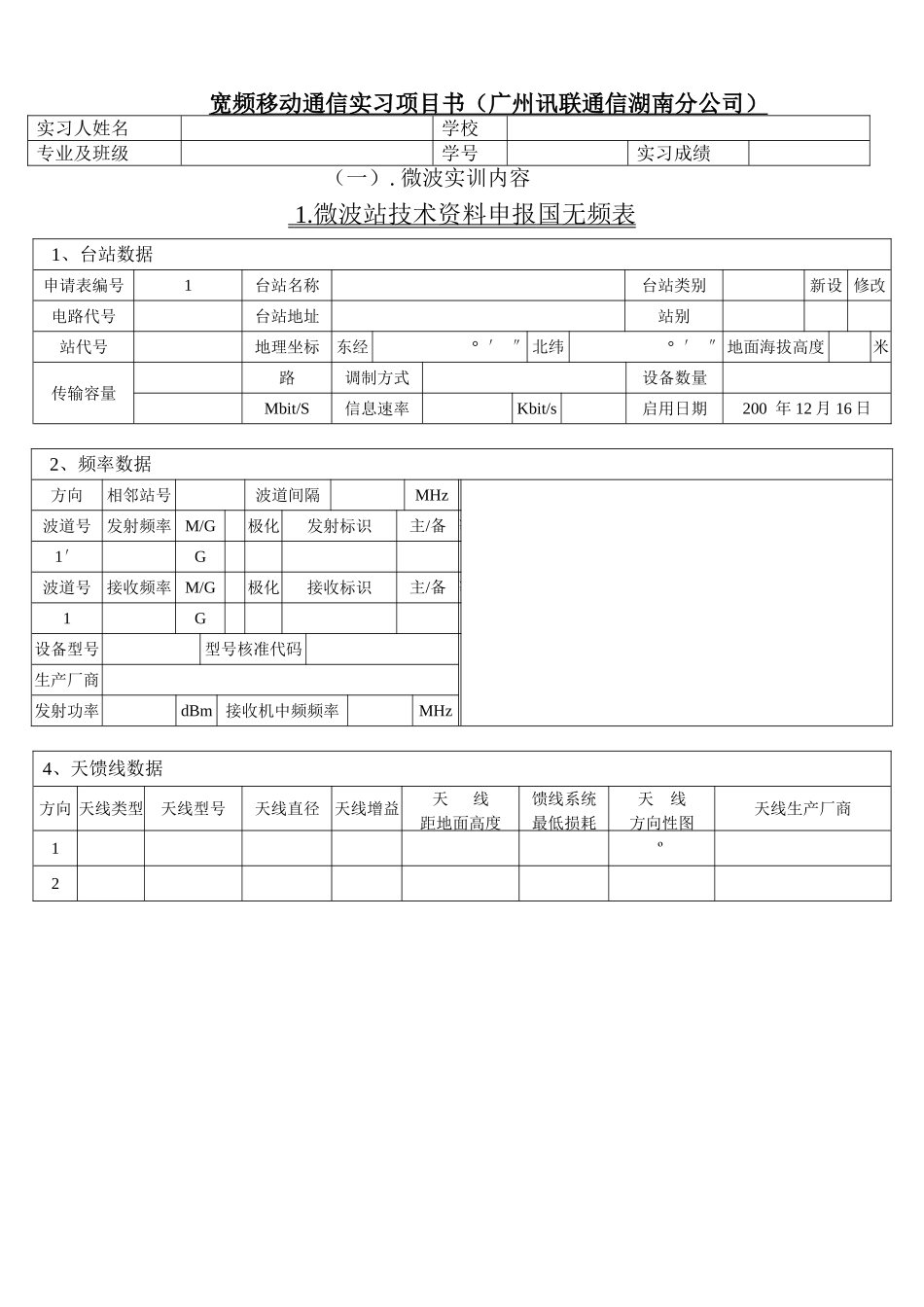

宽频移动通信实习项目书（广州讯联通信湖南分公司）实习人姓名学校专业及班级学号实习成绩（一）.微波实训内容1.微波站技术资料申报国无频表1、台站数据申请表编号1台站名称台站类别新设修改电路代号台站地址站别站代号地理坐标东经°′″北纬°′″地面海拔高度米传输容量路调制方式设备数量Mbit/S信息速率Kbit/s启用日期200年12月16日2、频率数据方向相邻站号波道间隔MHz波道号发射频率M/G极化发射标识主/备波道1′G波道号接收频率M/G极化接收标识主/备波道1G设备型号型号核准代码生产厂商发射功率dBm接收机中频频率MHz4、天馈线数据方向天线类型天线型号天线直径天线增益天线距地面高度馈线系统最低损耗天线方向性图天线生产厂商1º25.“工作方式”栏按以下代码选择填写：S单工H半双工(含异频单工)D双工T时分双工(TDD)F频分双工(FDD)10.“地形特性”栏“*”号左侧填写地貌特性代码，其右侧填写地物特性代码。具体代码如下：地貌特性代码：P准平滑地形I不规则地形地物特性代码：O开阔区L市区M林区S郊区12.“发射标识”栏填写无线电发射的发射特性。由九位字符组成；前四位表示必要带宽值，第五至第七位表示发射类别的基本特性，第八位、第九位表示发射类别的附加特性。详见国标或《设置无线电台(站)申请使用指南》，发射标识示例：16K0F3EJN陆地移动业务中的商用电话32K0G3EJN900MHz模拟蜂窝移动电话系统271KF7WGSM数字蜂窝移动电话系统12K4F1D传输速率为1200bit/s调制方式为FSK的无线寻呼系统13.“发射功率”栏系指发射机的输出功率值，单位是W。并在功率值前选择填写以下功率标志代码：X峰包功率Y平均功率Z载波功率15.“邻道选择性”栏系指接收机对相邻频道信号的抑制能力，单位是dB。若设备性能中无此指标，可在“*”号左侧填写接收机―6dB或―3dB时的带宽值，并在带宽值后注明dB值；在其右侧填写―60dB时的带宽值，单位是kHz。17.“天线类型”栏按以下代码选择填写：BAJ形天线BB布朗天线BC鞭状天线BD高增益全向天线BE对称振子天线BF同轴偶极天线BG折合振子天线阵BT其它类型天线XY引向天线(X表示引向天线的层数，Y表示引向天线的振子总数)18.“天线增益”栏系指相对于半波振子的增益值(Gd)或各向同性增益(Gi)值。单位是dBd或dBi。20.“最大辐射方位角”栏系指自真北(沿顺时针方向)起算的天线最大辐射方向的方位角。用无方向性天线时在此栏内填写(ND)。21.“辐射主瓣角宽”栏系指包含天线最大辐射方向的平面内水平测定的半功率点间的角度。22.“极化方式”栏按以下代码选择填写：H水平线极化V垂直线极化CR右旋圆极化CL左旋圆极化QT其它极化方式2．40公里微波信号储备预算及天馈附件选择微波安装（IOLINK微波）距离40KM视距可视（两端铁塔高度50米）发射功率接收灵敏度（门限）中频电缆长度4根，每根60米中频避雷器个数信号强度预算天线接头型号射频避雷器个数(信号衰耗1.0db/个)天线型号直径及数射频电缆长度（1/2英寸馈线信号衰耗量1.5db/米）定向\抛物面天线水平波束宽度垂直波束宽度天线阻抗射频N型头个数（信号衰耗1.0db/个)中频电缆头数3．微波安装操作实践理论1微波体系结构（ODUIDU射频单元调制解调单元识别）微波定义点对点微波传输单元图（按照实际硬件画出安装意思图：包括射频、中频电缆、地线等等）2天线安装无线信号单位\天线极化理论\E1，E2，E3标准\STM-13馈源安装4射频电缆安装5N型接头制作6中频电缆安装及接地中心频率\频率间隔\接收灵敏度\ISM频率\多径干扰7避雷器安装8天线极化调整9信号储备预算10-48电源连接11网管程序汉化信号调制\QPSK/FSK/FM/AM\QAM/32QAM/64QAM\DSSSOFDM\TF（跳频）\TD/FD\单载波\多载波\常用微波频段（7/8/9/11/13/15/18/26G）12微波性能测试13回环内容（硬回环/软回环）14中频/射频电缆故障判断及检测15天线角度调整4．微波竣工文件测试结果工程名称至微波合同号工程负责人开通日期台站地址地理信息位置备注经度°′″E纬度°′″N海拔终端方位°仰角经度°’”E纬度°’”N海拔基站方位°仰角两点距离40KM台站地址测试项目设置备注实习单位（北）频点TX：RX：极化方式天线直径及增益直径：增益：RSSI电平（L及R）BER实习单位（南）...
