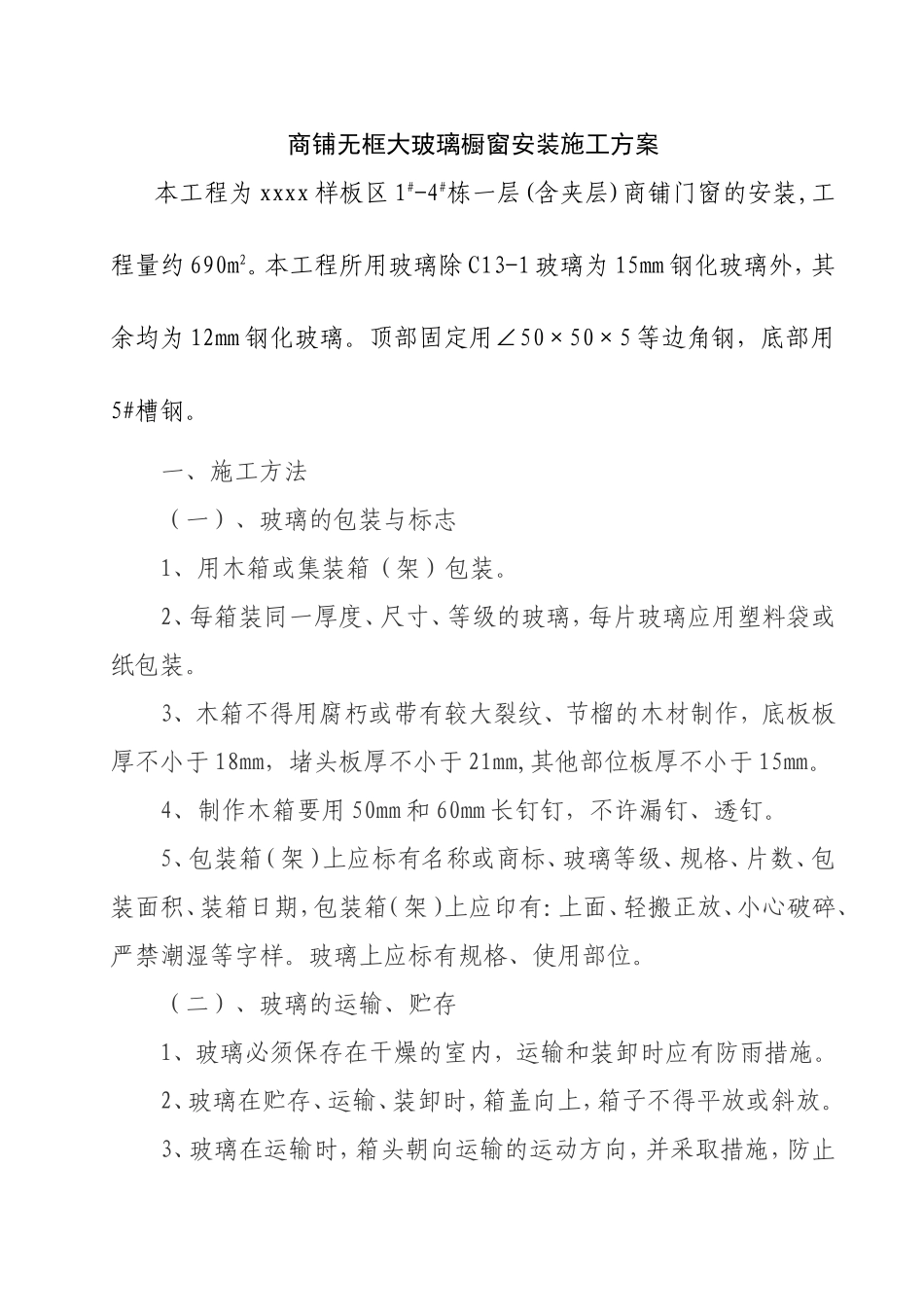

商铺无框大玻璃橱窗安装施工方案本工程为xxxx样板区1#-4#栋一层(含夹层)商铺门窗的安装,工程量约690m2。本工程所用玻璃除C13-1玻璃为15mm钢化玻璃外，其余均为12mm钢化玻璃。顶部固定用∠50×50×5等边角钢，底部用5#槽钢。一、施工方法（一）、玻璃的包装与标志1、用木箱或集装箱（架）包装。2、每箱装同一厚度、尺寸、等级的玻璃，每片玻璃应用塑料袋或纸包装。3、木箱不得用腐朽或带有较大裂纹、节榴的木材制作，底板板厚不小于18mm，堵头板厚不小于21mm,其他部位板厚不小于15mm。4、制作木箱要用50mm和60mm长钉钉，不许漏钉、透钉。5、包装箱（架）上应标有名称或商标、玻璃等级、规格、片数、包装面积、装箱日期，包装箱（架）上应印有：上面、轻搬正放、小心破碎、严禁潮湿等字样。玻璃上应标有规格、使用部位。（二）、玻璃的运输、贮存1、玻璃必须保存在干燥的室内，运输和装卸时应有防雨措施。2、玻璃在贮存、运输、装卸时，箱盖向上，箱子不得平放或斜放。3、玻璃在运输时，箱头朝向运输的运动方向，并采取措施，防止倾倒、滑动。（三）、玻璃的裁切及开孔由于本工程全部使用钢化玻璃，因此玻璃的裁切和开孔必须在生产厂家进行。定货前一定要根据现场的放样定出玻璃的加工尺寸和开孔尺寸及部位。并画出加工大样图，注明使用部位。（四）、现场施工机械现场施工机械主要有电焊机、金属切割机、电锤、台钻、玻璃吸盘等。（五）、玻璃安装1、固定玻璃安装（1）、固定隔墙的安装均应在室内其它工序施工基本完成后进行。固定玻璃隔断及活动玻璃门扇必须统一放线定位，按设计图要求放出玻璃橱窗及玻璃门的定位线，准确地测量地面标高及门窗顶部标高。（2）、安装玻璃橱窗顶部限位槽采用两根∠50×50×5等边角钢，底部限位槽采用5#槽钢。安装方法下部可由所弹中心线引出5#槽钢边线，上部由所弹中心线引出∠50×50×5等边角钢边线，然后按边线进行玻璃橱窗限位槽的安装。（3）、限位槽的安装。下部限位槽可根据所弹槽钢中心线安装120×100×10固定钢板，钢板两端钻φ14的孔，用φ12的膨胀螺栓将钢板固定在楼地面砼上或砼梁顶部上，钢板间距800～1000，钢板安装完毕，将5#槽钢与钢板焊接。上部限位槽安装可先将∠50×50×5等边角钻φ14的孔，根据所弹等边角钢边线，用φ12的膨胀螺栓将钢板固定在顶面砼梁底部上或砼楼板下部，膨胀螺栓间距500。槽钢、钢板及等边角钢安装前均应刷防锈漆两遍。焊接部位补刷防锈漆两遍。（4）、玻璃安装就位。先在底部槽钢内放入厚的硬橡胶垫，用玻璃吸盘器（或玻璃吸盘机）把厚玻璃吸紧吸住，然后手握吸盘把，通过2～3人把厚玻璃板抬起并竖立起来移至安装地点准备就位。就位方法：应把玻璃上部插入橱窗顶部的限位槽内，用力向上抬，然后轻轻落下，把玻璃的下部放到底部槽钢的中心线上。（5）、玻璃固定。玻璃安装就位后，在橱窗的上下限位槽内玻璃的两侧塞入橡胶垫。（6）、注玻璃胶封口。在顶部限位槽两侧空隙内和底托玻璃槽口的两侧以及厚玻璃与墙、柱的对缝处注入玻璃胶。注入顺序应从某一条缝隙的端头开始到末端终止，中途不得停顿。操作要领是：握紧嵌缝枪压柄用力要均匀，同时顺着缝隙移动的速度也要均匀，即随着玻璃胶的挤出，匀速移动注胶口，使玻璃胶在缝隙处形成一条均匀的直线。最后用塑料片刮去多余的玻璃胶并用干净布擦去胶迹。（7）、玻璃之间对接。固定部分的厚玻璃板，由于宽度尺寸过大，必须用两块或两块以上进行拼装而成，两块对齐拼接必然形成接缝，对接缝应留6～8mm的距离（对接缝的玻璃切口必须倒用）。玻璃固定后，要用玻璃胶入缝隙中，注满后同样要用塑料片把胶刮平，使缝隙形成一条洁净的均匀直线，玻璃面上要用干净布擦净胶迹。（8）、玻璃橱窗顶部限位槽外露角钢可在装饰吊顶时隐蔽在吊顶内，下部限位槽外露槽钢可在地面装饰施工时进行隐蔽。2、活动玻璃门安装要点：（1）、根据设计要求和实际测量结果，定好门扇的高度，由生产厂家直接加工，安装时把已经裁割好并经倒角的厚玻璃上下分别装好玻璃门夹。（2）、根据门扇的安装位置和开启方向安装地弹簧。地弹簧应安装牢固。安装后地弹簧的表面应与装饰后的地面表面齐平。...
