净化车间硫胺楼地坪平台维修工程施工方案_-_复制1VIP免费

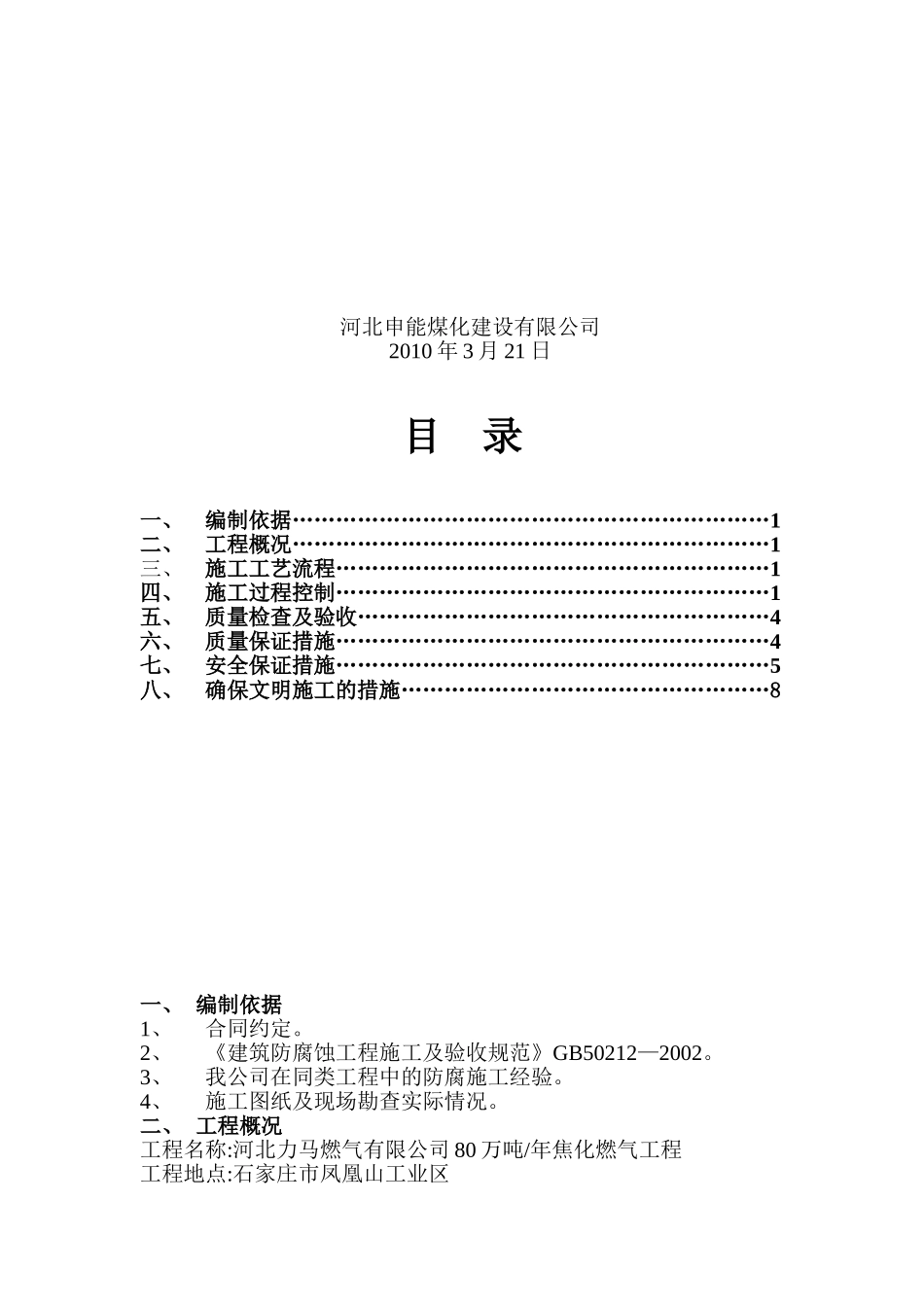

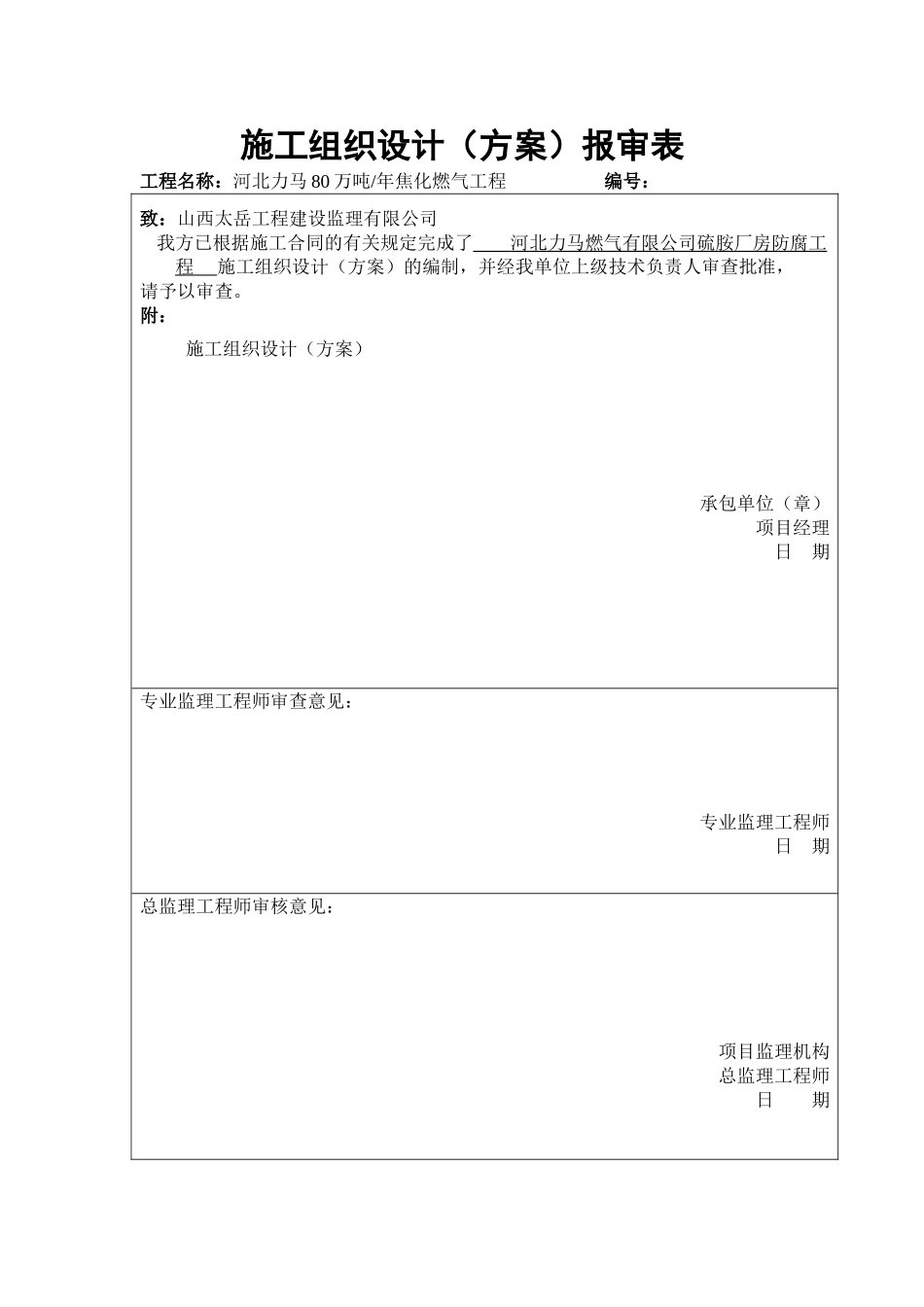

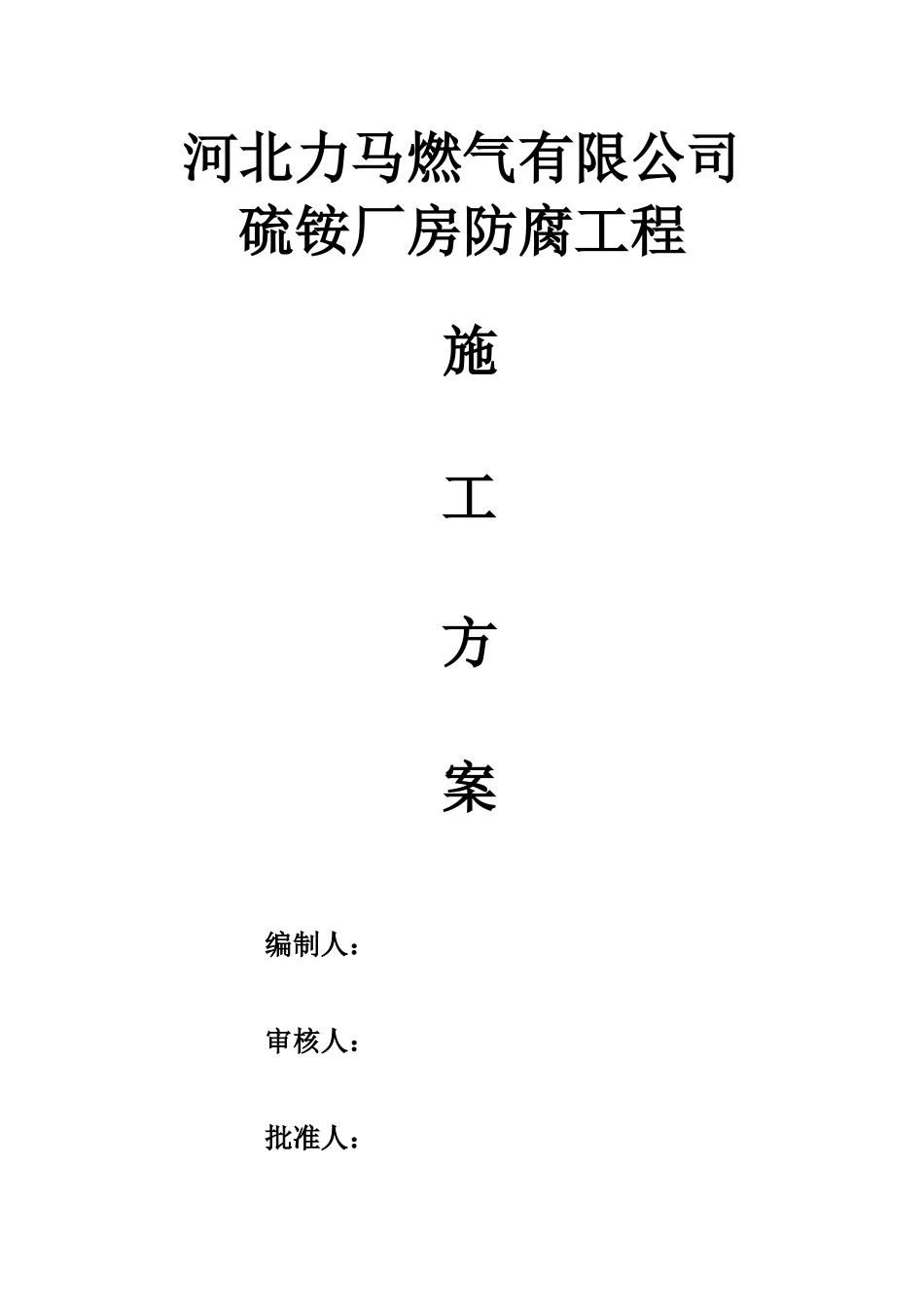

施工组织设计（方案）报审表工程名称：河北力马80万吨/年焦化燃气工程编号：致：山西太岳工程建设监理有限公司我方已根据施工合同的有关规定完成了河北力马燃气有限公司硫胺厂房防腐工程施工组织设计（方案）的编制，并经我单位上级技术负责人审查批准，请予以审查。附：施工组织设计（方案）承包单位（章）项目经理日期专业监理工程师审查意见：专业监理工程师日期总监理工程师审核意见：项目监理机构总监理工程师日期河北力马燃气有限公司硫铵厂房防腐工程施工方案编制人：审核人：批准人：河北申能煤化建设有限公司2010年3月21日目录一、编制依据…………………………………………………………1二、工程概况…………………………………………………………1三、施工工艺流程……………………………………………………1四、施工过程控制……………………………………………………1五、质量检查及验收…………………………………………………4六、质量保证措施……………………………………………………4七、安全保证措施……………………………………………………5八、确保文明施工的措施……………………………………………8一、编制依据1、合同约定。2、《建筑防腐蚀工程施工及验收规范》GB50212—2002。3、我公司在同类工程中的防腐施工经验。4、施工图纸及现场勘查实际情况。二、工程概况工程名称:河北力马燃气有限公司80万吨/年焦化燃气工程工程地点:石家庄市凤凰山工业区工程内容:河北力马燃气有限公司化产硫铵厂房内防腐三、施工工艺流程基层表面处理→涂刷环氧树脂清漆一道→刮涂一道环氧腻子找平→手工粘四布六油环氧玻璃钢→用环氧树脂胶泥铺砌花岗岩板一层。四、施工过程控制1、基层表面处理清理砼基层的油污、浮尘、不牢固砼表面，并要求砼表面15㎝内含水率不大于2%。2、涂刷环氧树脂清漆一道为增加原结构面和腻子之间的粘结力,在刮腻子之前,要先对地面进行清扫,待地面清洁后,对其进行涂刷环氧树脂清漆.2、刮一道环氧腻子找平为增加砂浆和玻璃钢之间的粘结力，在粘环氧树脂玻璃钢之前，先刮一道环氧腻子找平砂浆表面的麻面、蜂窝等不平整部分。3、手工粘四布六油环氧玻璃钢3、1衬布前，采用毛刷蘸取衬布胶料在需衬布的部位均匀地纵横交错涂刷一层胶料。3、2衬布采用从上到下，先墙后地坪、机座等。3、3涂刷衬布胶料后，立即将布卷沿着涂刷胶料的部位铺开，铺衬后的布不宜拉得过紧，布应平直，不得歪扭。3、4布衬平整后，立即用毛刷或辊子、橡胶刮板等工具均匀刮平压实，从布的中央向布的边缘赶尽气泡。衬布应贴紧，无气泡和折皱。3、5布应被衬布胶料浸透，胶料不足处，用毛刷蘸取衬布胶料重新补涂，达到要求为止。3、6衬布之间的接缝采用鱼鳞式搭接，搭接宽度≥15㎝；可以连续铺衬布三至五层，但相邻两层的搭接缝应错开，且宽度≥10㎝。3、7玻璃钢表面应平整光滑，色泽均匀，与基体结合牢固，无起鼓、脱壳等，且固化完全。4、用环氧树脂胶泥铺砌花岗岩板一层4、1花岗岩板应在施工前洗刷干净、无尘土、干燥，使用时应与现场环境温度相宜。4、2铺砌前，花岗岩板须经过挑选整理，同一部位花岗岩板尺寸应一致，并单独堆放，铺底时以宽度为主；砌壁时以长度为主。4、3铺砌前应先试排，灰缝控制在3㎜—5㎜左右，结合缝应控制在8㎜—10㎜左右。表面平整度，用2m直尺检测，空隙度不超过2㎜，预排好应编号堆放。4、4铺砌时，应先砌平面后砌立面，先下后上，按上压下顺序进行，有关的预埋件的安装应在铺砌前安装施工完毕。4、5调配好的胶泥应在初凝前使用完（一般不超过45分钟）。4、6铺砌时应采用揉挤法，并用木木锤或橡胶锤配合敲振，使平缝和立缝有胶泥外溢，对立缝多余胶泥应随时刮去，而平缝多余胶泥须待再砌好6—7块板之后才能刮去，以免因过早刮去而引起灰缝的胶泥沉落和发生裂缝变形。4、7所有灰缝必须饱满密实，不得允许夹带气泡或空鼓。4、8铺砌应采取错缝，不允许直接通缝，其上下两行缝错开尺寸不小于板宽的1/3，相邻两块高差不得大于1.5㎜。4、9为防止立面板压歪变形，每连续砌3—4层后，应停止砌筑，待耐酸胶泥凝固后再继续施工，在耐酸胶泥凝固前连续砌筑一般不...
