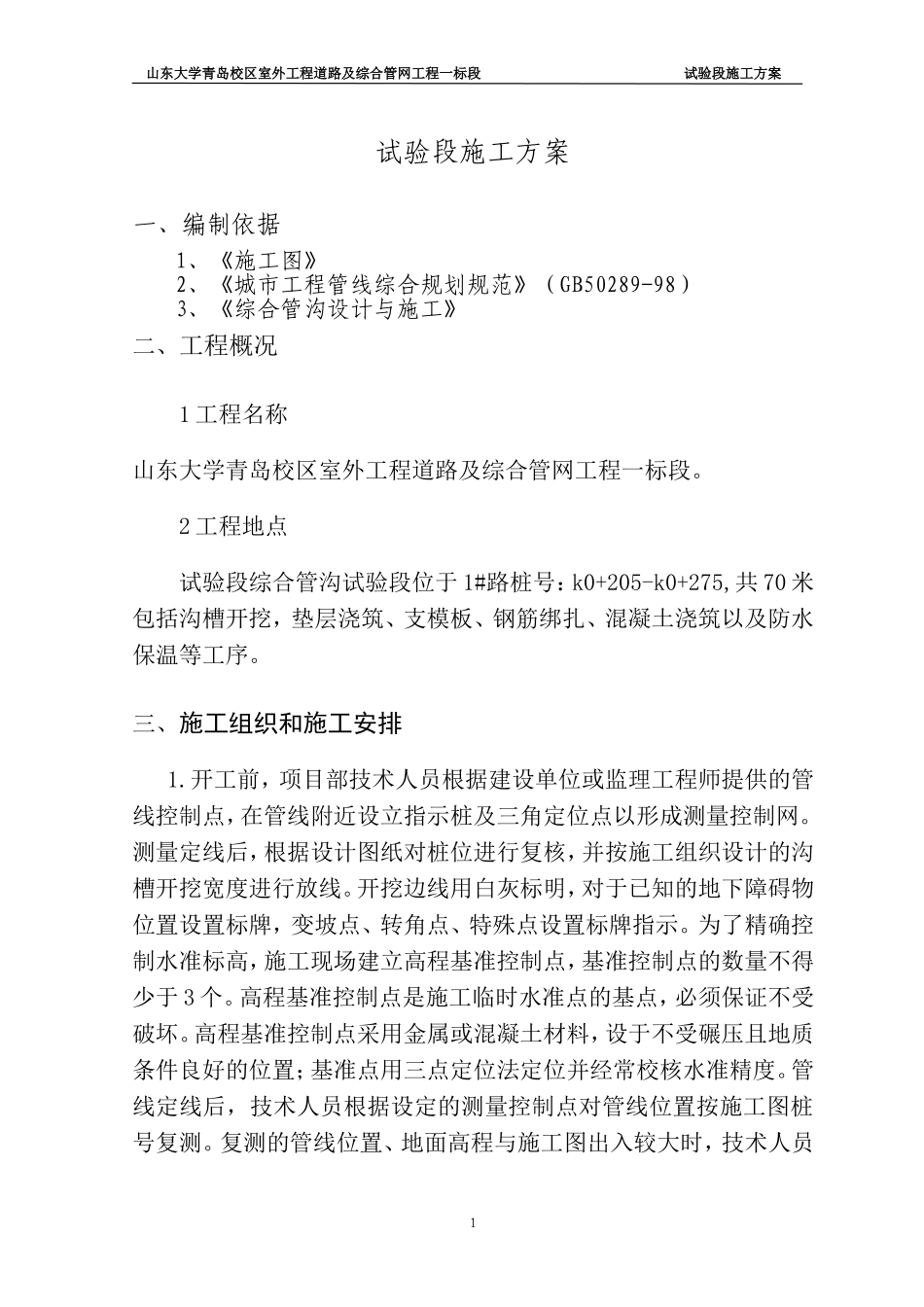

山东大学青岛校区室外工程道路及综合管网工程一标段试验段施工方案试验段施工方案一、编制依据1、《施工图》2、《城市工程管线综合规划规范》（GB50289-98）3、《综合管沟设计与施工》二、工程概况1工程名称山东大学青岛校区室外工程道路及综合管网工程一标段。2工程地点试验段综合管沟试验段位于1#路桩号：k0+205-k0+275,共70米包括沟槽开挖，垫层浇筑、支模板、钢筋绑扎、混凝土浇筑以及防水保温等工序。三、施工组织和施工安排1.开工前，项目部技术人员根据建设单位或监理工程师提供的管线控制点，在管线附近设立指示桩及三角定位点以形成测量控制网。测量定线后，根据设计图纸对桩位进行复核，并按施工组织设计的沟槽开挖宽度进行放线。开挖边线用白灰标明，对于已知的地下障碍物位置设置标牌，变坡点、转角点、特殊点设置标牌指示。为了精确控制水准标高，施工现场建立高程基准控制点，基准控制点的数量不得少于3个。高程基准控制点是施工临时水准点的基点，必须保证不受破坏。高程基准控制点采用金属或混凝土材料，设于不受碾压且地质条件良好的位置；基准点用三点定位法定位并经常校核水准精度。管线定线后，技术人员根据设定的测量控制点对管线位置按施工图桩号复测。复测的管线位置、地面高程与施工图出入较大时，技术人员1山东大学青岛校区室外工程道路及综合管网工程一标段试验段施工方案应与监理工程师或业主及时联系和确认，以便按实际情况处理。测量放线完成后，经监理工程师验收合格后方可进行下道工序。2.管沟土建施工综合管沟内敷设消防管道、自喷管道、中水管道、给水管道、热力管道、电信电缆和预留管位，综合管沟配备专用检修口、投料口、出线口、排水设施和监测监控系统，便于管沟的运行和管理。3.施工工艺测量放线→沟槽开挖→基础处理→垫层底板钢筋绑扎→底板模板支设→底板砼浇筑→底板防水→侧墙钢筋绑扎→侧墙模板支设→顶板模板支设→顶板钢筋绑扎→侧墙、顶板砼浇筑→砼养护→模板拆除。3.1沟槽开挖3.1.1沟槽开挖前的准备工作：根据设计图纸的设计要求进行测量放线，定出中心桩、槽边线。先查明开挖段的地下管线及其它地下构筑物情况，会同有关部门作出妥善处理，确保施工安全。沟槽开挖前应做好沟槽外四周的排水工作，保证场外地表水不流入沟槽。按工程监测要求，开挖前先布置各种类型的观测点，并测定初始资料。准备好所有的机械设备及场内外运输道路，以利土方开挖工作连续快速完成。3.1.2沟槽开挖方法：土方开挖采用放坡开挖，根据现场实际放坡。3.1.3开挖方式以机械开挖为主，人工开挖进行配合。土方采用分段分层开挖的方式进行，开挖深度3.0m以内的采用挖掘机一次开挖至距沟槽底20.0cm，开挖深度超过3.0m的，采用挖掘机分两次开挖至距沟槽底20.0cm，挖出的土方堆放在沟槽边线1米以外的地点，或者经业主的要求，挖出的土方用自卸车运送到指定堆场沟槽基底标高以上20cm的土层，采用人工开挖、清理、平整，以免2山东大学青岛校区室外工程道路及综合管网工程一标段试验段施工方案扰动基底土，严禁超挖。沟槽开挖过程中，不同土层面标高须报验监理、业主确认，并做好记录。土层与设计不符时，及时通知设计、监理单位，由设计、监理及施工单位共同商讨处理方法。3.2钢筋施工在铺好的底模上进行标高复核，轴线测设，并经监理复核后方可进行钢筋施工。钢筋绑扎分2次进行，在底模支设完毕后绑扎底板和腹板钢筋，在顶模支设完毕后绑扎顶板钢筋。3.2.1钢筋的材料要求：钢筋根据施工图纸、施工说明及现行的国家标准的有关规定，委托加工厂定型后送至现场。成型钢筋具有出厂质量证明书和试验报告单。进场钢筋应按有关标准的规定抽样试验合格。钢筋分批堆放整齐，上架堆放，避免锈蚀污染，表面洁净无损。不得使用带有颗粒状和片状老锈的钢筋。3.2.2钢筋的连接：本工程管沟纵向主筋骨架采用闪光对焊为主，钢筋在地面弯曲成型后垂直运输至沟槽内绑扎成型。局部需要在现场焊接的采用搭接焊，满足单面焊≥10d、双面焊≥5d的要求。纵向钢筋焊接接头保证同一截面接头不超过50％，截面错开1m以上。3.2.3钢筋的绑扎要求：梁体靠近转角和外围处的相交点，必须牢扎，其...
