升降式油烟机系统VIP免费

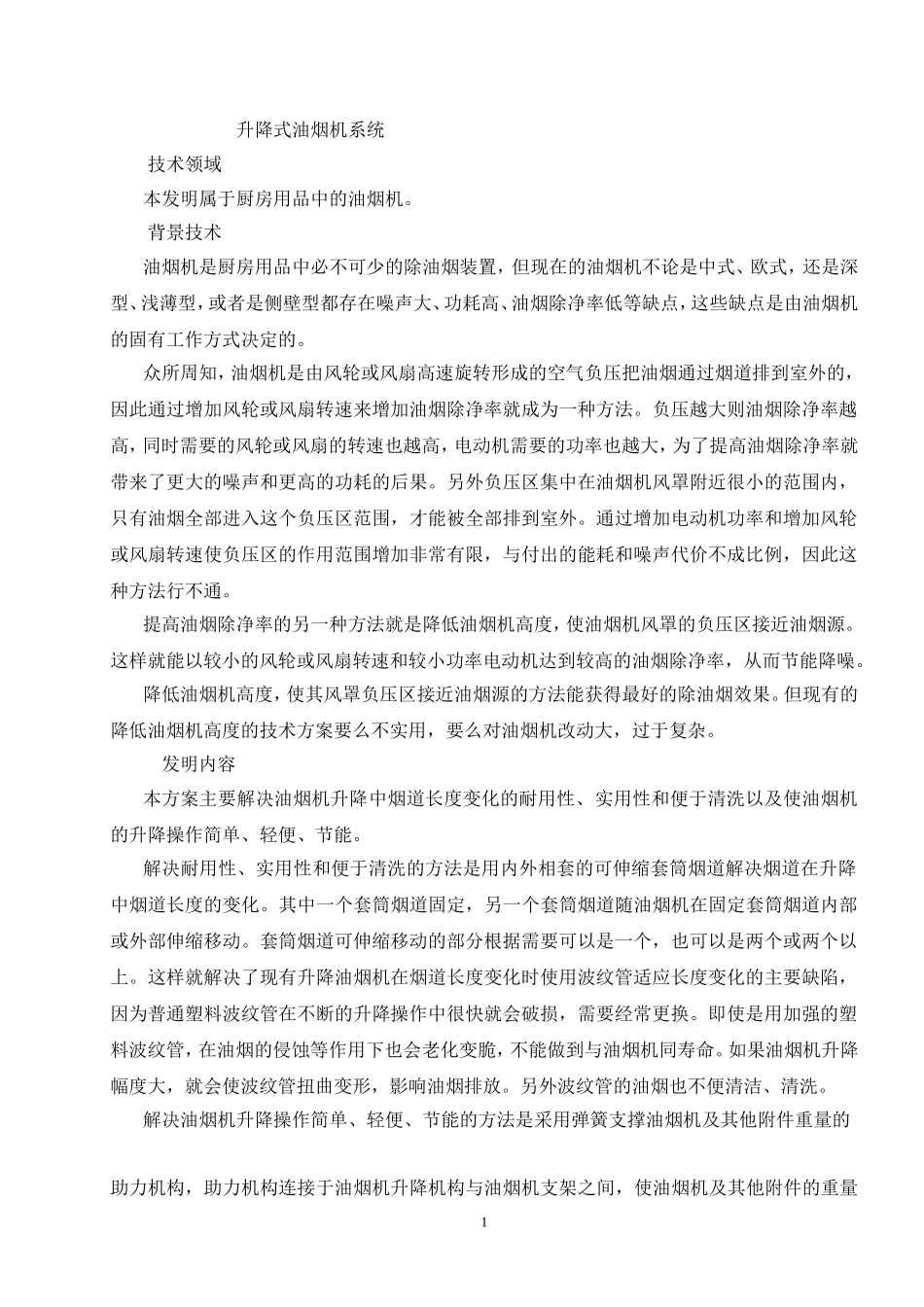

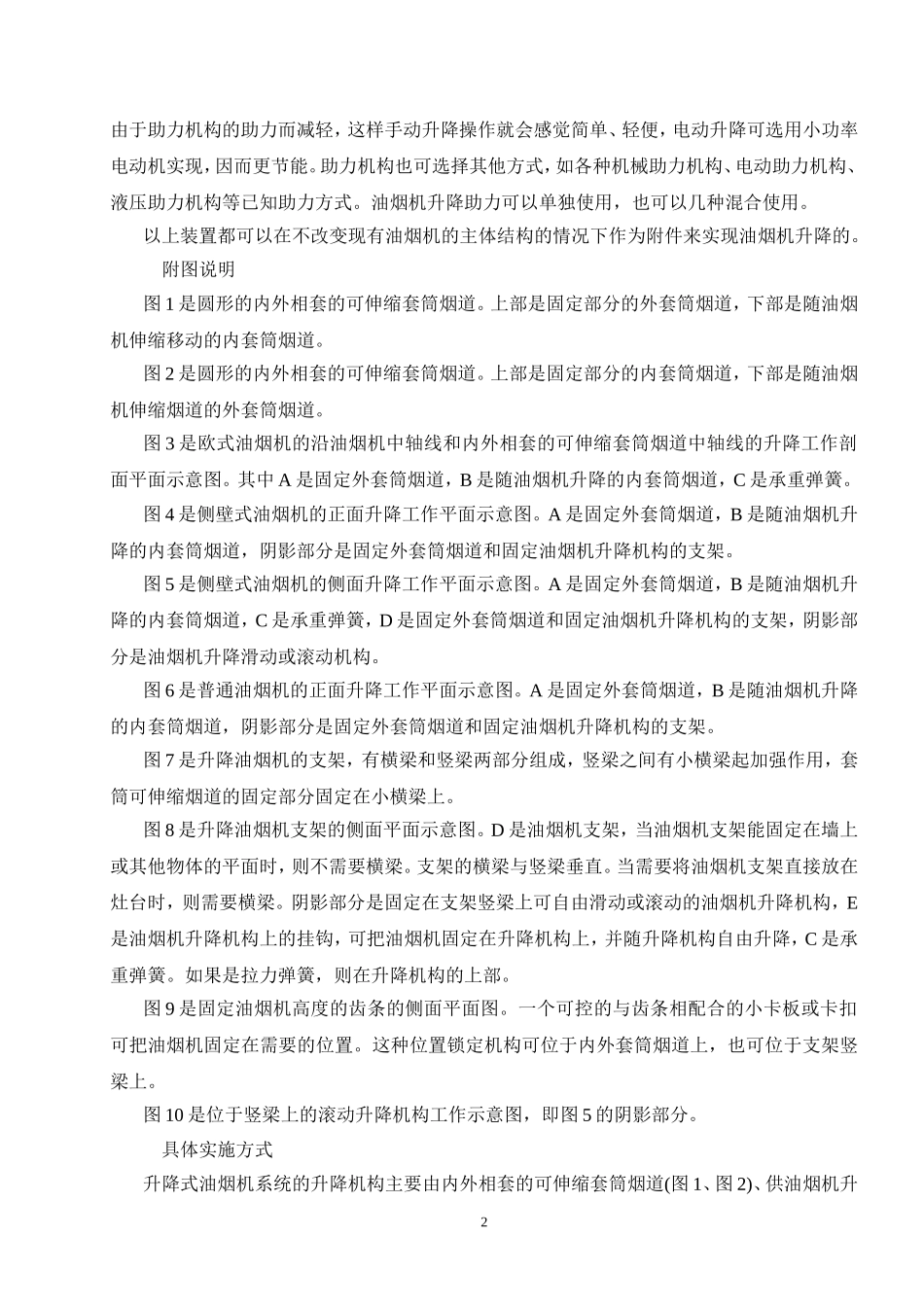

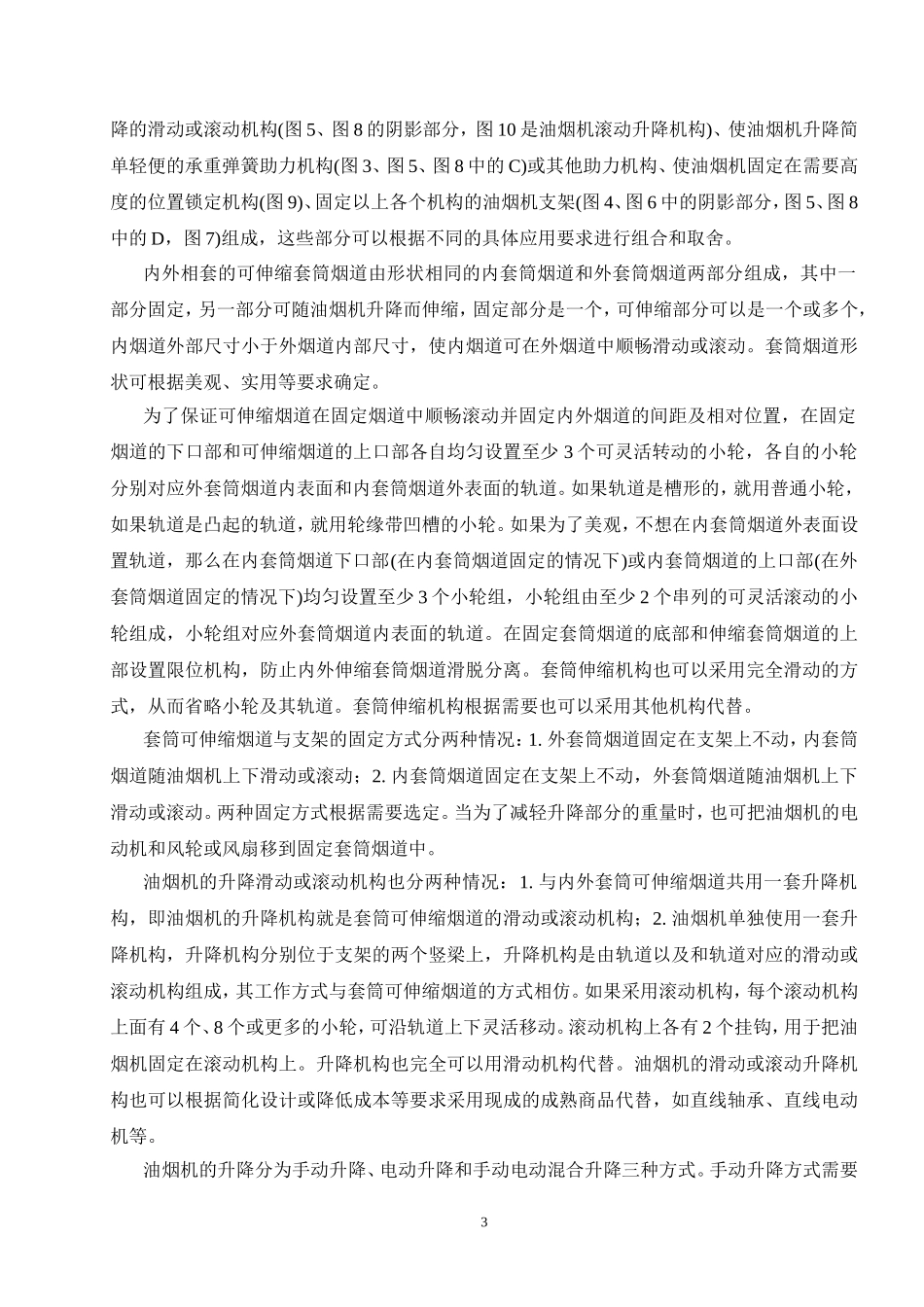

1升降式油烟机系统技术领域本发明属于厨房用品中的油烟机。背景技术油烟机是厨房用品中必不可少的除油烟装置，但现在的油烟机不论是中式、欧式，还是深型、浅薄型，或者是侧壁型都存在噪声大、功耗高、油烟除净率低等缺点，这些缺点是由油烟机的固有工作方式决定的。众所周知，油烟机是由风轮或风扇高速旋转形成的空气负压把油烟通过烟道排到室外的，因此通过增加风轮或风扇转速来增加油烟除净率就成为一种方法。负压越大则油烟除净率越高，同时需要的风轮或风扇的转速也越高，电动机需要的功率也越大，为了提高油烟除净率就带来了更大的噪声和更高的功耗的后果。另外负压区集中在油烟机风罩附近很小的范围内，只有油烟全部进入这个负压区范围，才能被全部排到室外。通过增加电动机功率和增加风轮或风扇转速使负压区的作用范围增加非常有限，与付出的能耗和噪声代价不成比例，因此这种方法行不通。提高油烟除净率的另一种方法就是降低油烟机高度，使油烟机风罩的负压区接近油烟源。这样就能以较小的风轮或风扇转速和较小功率电动机达到较高的油烟除净率，从而节能降噪。降低油烟机高度，使其风罩负压区接近油烟源的方法能获得最好的除油烟效果。但现有的降低油烟机高度的技术方案要么不实用，要么对油烟机改动大，过于复杂。发明内容本方案主要解决油烟机升降中烟道长度变化的耐用性、实用性和便于清洗以及使油烟机的升降操作简单、轻便、节能。解决耐用性、实用性和便于清洗的方法是用内外相套的可伸缩套筒烟道解决烟道在升降中烟道长度的变化。其中一个套筒烟道固定，另一个套筒烟道随油烟机在固定套筒烟道内部或外部伸缩移动。套筒烟道可伸缩移动的部分根据需要可以是一个，也可以是两个或两个以上。这样就解决了现有升降油烟机在烟道长度变化时使用波纹管适应长度变化的主要缺陷，因为普通塑料波纹管在不断的升降操作中很快就会破损，需要经常更换。即使是用加强的塑料波纹管，在油烟的侵蚀等作用下也会老化变脆，不能做到与油烟机同寿命。如果油烟机升降幅度大，就会使波纹管扭曲变形，影响油烟排放。另外波纹管的油烟也不便清洁、清洗。解决油烟机升降操作简单、轻便、节能的方法是采用弹簧支撑油烟机及其他附件重量的助力机构，助力机构连接于油烟机升降机构与油烟机支架之间，使油烟机及其他附件的重量2由于助力机构的助力而减轻，这样手动升降操作就会感觉简单、轻便，电动升降可选用小功率电动机实现，因而更节能。助力机构也可选择其他方式，如各种机械助力机构、电动助力机构、液压助力机构等已知助力方式。油烟机升降助力可以单独使用，也可以几种混合使用。以上装置都可以在不改变现有油烟机的主体结构的情况下作为附件来实现油烟机升降的。附图说明图1是圆形的内外相套的可伸缩套筒烟道。上部是固定部分的外套筒烟道，下部是随油烟机伸缩移动的内套筒烟道。图2是圆形的内外相套的可伸缩套筒烟道。上部是固定部分的内套筒烟道，下部是随油烟机伸缩烟道的外套筒烟道。图3是欧式油烟机的沿油烟机中轴线和内外相套的可伸缩套筒烟道中轴线的升降工作剖面平面示意图。其中A是固定外套筒烟道，B是随油烟机升降的内套筒烟道，C是承重弹簧。图4是侧壁式油烟机的正面升降工作平面示意图。A是固定外套筒烟道，B是随油烟机升降的内套筒烟道，阴影部分是固定外套筒烟道和固定油烟机升降机构的支架。图5是侧壁式油烟机的侧面升降工作平面示意图。A是固定外套筒烟道，B是随油烟机升降的内套筒烟道，C是承重弹簧，D是固定外套筒烟道和固定油烟机升降机构的支架，阴影部分是油烟机升降滑动或滚动机构。图6是普通油烟机的正面升降工作平面示意图。A是固定外套筒烟道，B是随油烟机升降的内套筒烟道，阴影部分是固定外套筒烟道和固定油烟机升降机构的支架。图7是升降油烟机的支架，有横梁和竖梁两部分组成，竖梁之间有小横梁起加强作用，套筒可伸缩烟道的固定部分固定在小横梁上。图8是升降油烟机支架的侧面平面示意图。D是油烟机支架，当油烟机支架能固定在墙上或其他物体的平面时，则不需要横梁。支架的横梁与竖梁垂直。当需要将油烟机支架直接放在灶台时，则需要横梁。阴影部分是固定...
