溪洛渡水电站开挖阶段工程量计量签证管理VIP免费

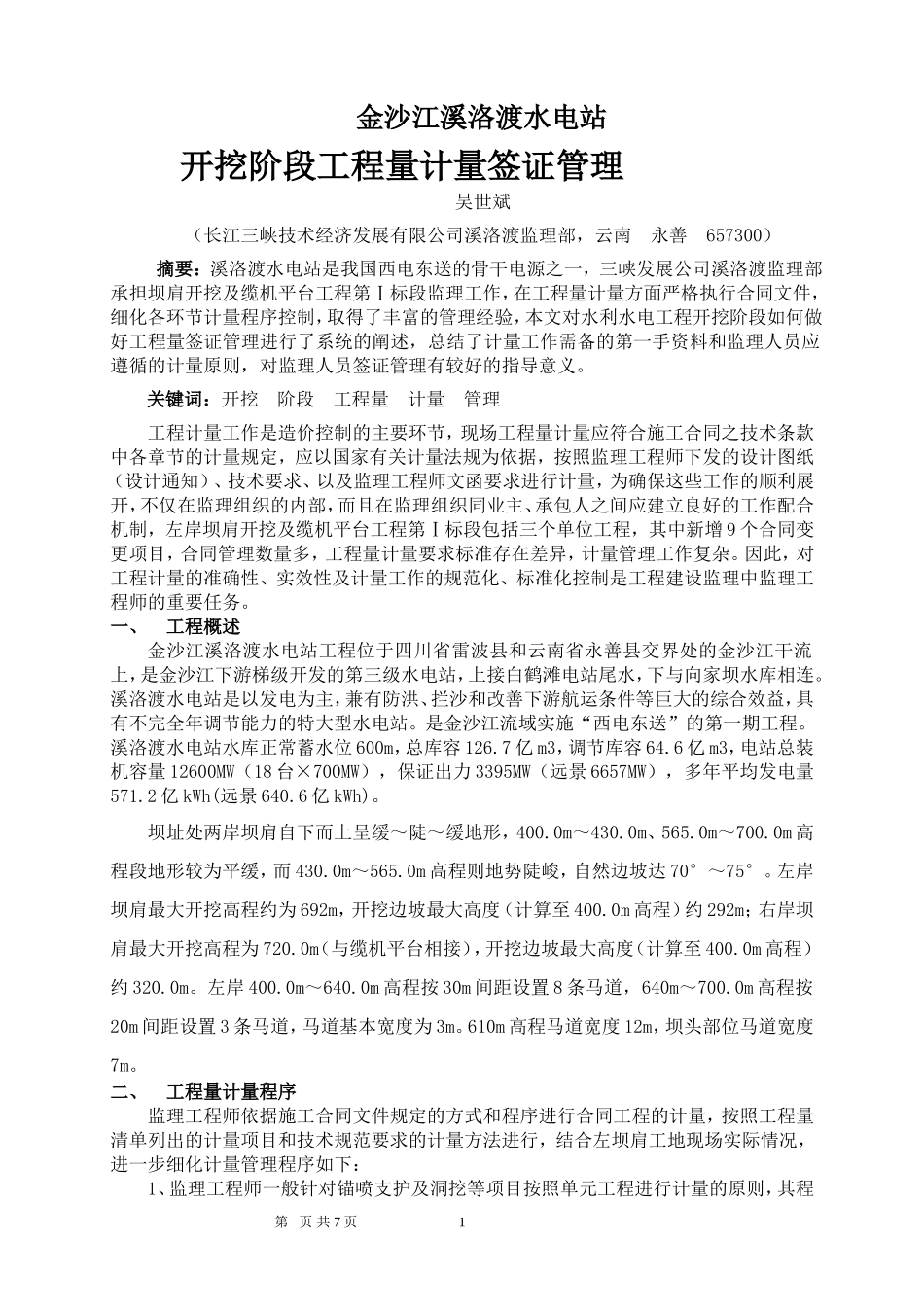

金沙江溪洛渡水电站开挖阶段工程量计量签证管理吴世斌（长江三峡技术经济发展有限公司溪洛渡监理部，云南永善657300）摘要：溪洛渡水电站是我国西电东送的骨干电源之一，三峡发展公司溪洛渡监理部承担坝肩开挖及缆机平台工程第Ⅰ标段监理工作，在工程量计量方面严格执行合同文件，细化各环节计量程序控制，取得了丰富的管理经验，本文对水利水电工程开挖阶段如何做好工程量签证管理进行了系统的阐述，总结了计量工作需备的第一手资料和监理人员应遵循的计量原则，对监理人员签证管理有较好的指导意义。关键词：开挖阶段工程量计量管理工程计量工作是造价控制的主要环节，现场工程量计量应符合施工合同之技术条款中各章节的计量规定，应以国家有关计量法规为依据，按照监理工程师下发的设计图纸（设计通知）、技术要求、以及监理工程师文函要求进行计量，为确保这些工作的顺利展开，不仅在监理组织的内部，而且在监理组织同业主、承包人之间应建立良好的工作配合机制，左岸坝肩开挖及缆机平台工程第Ⅰ标段包括三个单位工程，其中新增9个合同变更项目，合同管理数量多，工程量计量要求标准存在差异，计量管理工作复杂。因此，对工程计量的准确性、实效性及计量工作的规范化、标准化控制是工程建设监理中监理工程师的重要任务。一、工程概述金沙江溪洛渡水电站工程位于四川省雷波县和云南省永善县交界处的金沙江干流上，是金沙江下游梯级开发的第三级水电站，上接白鹤滩电站尾水，下与向家坝水库相连。溪洛渡水电站是以发电为主，兼有防洪、拦沙和改善下游航运条件等巨大的综合效益，具有不完全年调节能力的特大型水电站。是金沙江流域实施“西电东送”的第一期工程。溪洛渡水电站水库正常蓄水位600m，总库容126.7亿m3，调节库容64.6亿m3，电站总装机容量12600MW（18台×700MW），保证出力3395MW（远景6657MW），多年平均发电量571.2亿kWh(远景640.6亿kWh)。坝址处两岸坝肩自下而上呈缓～陡～缓地形，400.0m～430.0m、565.0m～700.0m高程段地形较为平缓，而430.0m～565.0m高程则地势陡峻，自然边坡达70°～75°。左岸坝肩最大开挖高程约为692m，开挖边坡最大高度（计算至400.0m高程）约292m；右岸坝肩最大开挖高程为720.0m（与缆机平台相接），开挖边坡最大高度（计算至400.0m高程）约320.0m。左岸400.0m～640.0m高程按30m间距设置8条马道，640m～700.0m高程按20m间距设置3条马道，马道基本宽度为3m。610m高程马道宽度12m，坝头部位马道宽度7m。二、工程量计量程序监理工程师依据施工合同文件规定的方式和程序进行合同工程的计量，按照工程量清单列出的计量项目和技术规范要求的计量方法进行，结合左坝肩工地现场实际情况，进一步细化计量管理程序如下：1、监理工程师一般针对锚喷支护及洞挖等项目按照单元工程进行计量的原则，其程第页共7页1序：施工部位（一般以单元工程为单位）已施工完成----承包人提供完整的单元工程验收资料----单元工程施工质量经监理工程师验收合格----承包人提交《工程量签字表》（附相关计量依据）---监理工程师进行工程量审核签证----合同工程结算的依据。2、原始地形测量确认程序：在进行明挖和回填工作之前，必须要对开挖和回填区域内的原始地形和断面进行测量，比例不得小于1:500。在测量时，提前通知监理工程师，监理工程师将全过程参加此项测量工作，测量资料作为计量依据。成图时，发现由于现场点位不到位、密度不够或出现错点的情况，立即到现场对此部位进行检查和补充测量。原始地形资料经过施工单位、监理单位、业主单位测量共同审查和批准后才能进行下一步的工作。3、土石分界测量程序：在开挖过程中，覆盖层被剥离后，出现需要进行系统钻孔和爆破作业的岩石开挖面时，通知监理工程师到现场进行确认并测量，测量资料作为土方和石方的分界面；4、月计量测量程序：每月的土石方开挖方量收方测量，以实际开挖完成现状进行测量，然后计算出每月完成的土石方量；5、其它计量测量程序：包含喷混凝土面积的测量，混凝土浇筑基础和非标准体型的测量，排水沟、截水沟开挖和砌筑方量的测量，孤石的丈量等工作，都要通知监理工程师到现场一起进行共同测量，...
