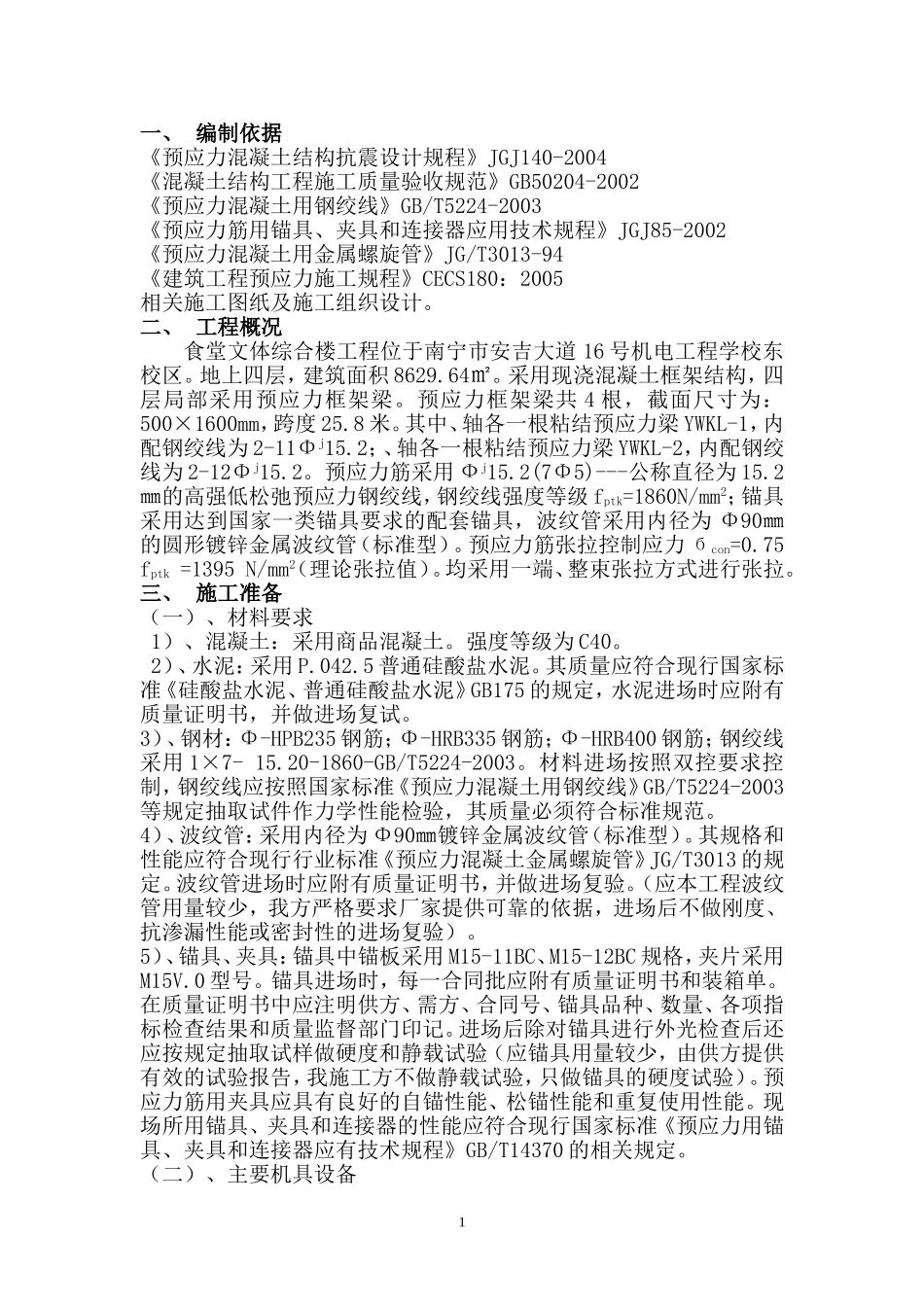

一、编制依据《预应力混凝土结构抗震设计规程》JGJ140-2004《混凝土结构工程施工质量验收规范》GB50204-2002《预应力混凝土用钢绞线》GB/T5224-2003《预应力筋用锚具、夹具和连接器应用技术规程》JGJ85-2002《预应力混凝土用金属螺旋管》JG/T3013-94《建筑工程预应力施工规程》CECS180：2005相关施工图纸及施工组织设计。二、工程概况食堂文体综合楼工程位于南宁市安吉大道16号机电工程学校东校区。地上四层，建筑面积8629.64㎡。采用现浇混凝土框架结构，四层局部采用预应力框架梁。预应力框架梁共4根，截面尺寸为：500×1600mm，跨度25.8米。其中、轴各一根粘结预应力梁YWKL-1，内配钢绞线为2-11Φj15.2；、轴各一根粘结预应力梁YWKL-2，内配钢绞线为2-12Φj15.2。预应力筋采用Фj15.2(7Φ5)---公称直径为15.2㎜的高强低松弛预应力钢绞线，钢绞线强度等级fptk=1860N/mm2；锚具采用达到国家一类锚具要求的配套锚具，波纹管采用内径为Φ90㎜的圆形镀锌金属波纹管（标准型）。预应力筋张拉控制应力бcon=0.75fptk=1395N/mm2（理论张拉值）。均采用一端、整束张拉方式进行张拉。三、施工准备（一）、材料要求1）、混凝土：采用商品混凝土。强度等级为C40。2）、水泥：采用P.042.5普通硅酸盐水泥。其质量应符合现行国家标准《硅酸盐水泥、普通硅酸盐水泥》GB175的规定，水泥进场时应附有质量证明书，并做进场复试。3）、钢材：Φ-HPB235钢筋；Φ-HRB335钢筋；Φ-HRB400钢筋；钢绞线采用1×7-15.20-1860-GB/T5224-2003。材料进场按照双控要求控制，钢绞线应按照国家标准《预应力混凝土用钢绞线》GB/T5224-2003等规定抽取试件作力学性能检验，其质量必须符合标准规范。4）、波纹管：采用内径为Φ90㎜镀锌金属波纹管（标准型）。其规格和性能应符合现行行业标准《预应力混凝土金属螺旋管》JG/T3013的规定。波纹管进场时应附有质量证明书，并做进场复验。（应本工程波纹管用量较少，我方严格要求厂家提供可靠的依据，进场后不做刚度、抗渗漏性能或密封性的进场复验）。5）、锚具、夹具：锚具中锚板采用M15-11BC、M15-12BC规格，夹片采用M15V.0型号。锚具进场时，每一合同批应附有质量证明书和装箱单。在质量证明书中应注明供方、需方、合同号、锚具品种、数量、各项指标检查结果和质量监督部门印记。进场后除对锚具进行外光检查后还应按规定抽取试样做硬度和静载试验（应锚具用量较少，由供方提供有效的试验报告，我施工方不做静载试验，只做锚具的硬度试验）。预应力筋用夹具应具有良好的自锚性能、松锚性能和重复使用性能。现场所用锚具、夹具和连接器的性能应符合现行国家标准《预应力用锚具、夹具和连接器应有技术规程》GB/T14370的相关规定。（二）、主要机具设备1钢筋冷拉装置、3000KN液压穿心式千斤顶、液压电动油泵、标尺、切割机、砂浆搅拌机、灌浆泵、贮浆桶、过滤筛，灌浆嘴等。（三）、劳动力准备管理人员：专业分包单位应安排专职施工员、质检员、质安员到现场进行预应力梁工程的施工，总包单位项目部履行总包管理职责。具体施工人数由分包单位按照总包单位给定的合同工期合理安排进场施工。施工人员必须佩戴上岗证。（四）、作业条件1）、所用材料已进场，并做好验收和复试。2）、工人已进场，做好三级教育和技术交底、安全交底。3）、模板安装完成、预应力梁钢筋已绑扎好。4）、波纹管、钢绞线已铺设预埋完成，端部节点已安装好。5）、混凝土已浇筑完成，并且已达到设计强度。6）、灌浆用的水泥浆及封端混凝土的配合比已经试验确定。7）、张拉区平整、畅通，有安全防护措施。8）、所用机具设备已全部进场，已安装调试正常。9）、工人已进行技术交底，预应力筋的张拉吨位与相应的压力表读数、钢筋计算伸长率已计算并挂设于明显位置处，便于操作时观察、掌握。四、施工工期安排当预应力梁的钢筋笼铺设完毕后，预应力施工队立即进行预应力筋的布设；砼强度达到设计强度后，进行预应力筋的张拉。预应力筋的加工，安排在支撑安装、模板制作过程中完成，保持连续流水作业，不另占用时间，预应力筋的铺设、安装及张拉时间安排如下：预应力筋的布设：2天预应力筋的张拉、灌浆：2天...
