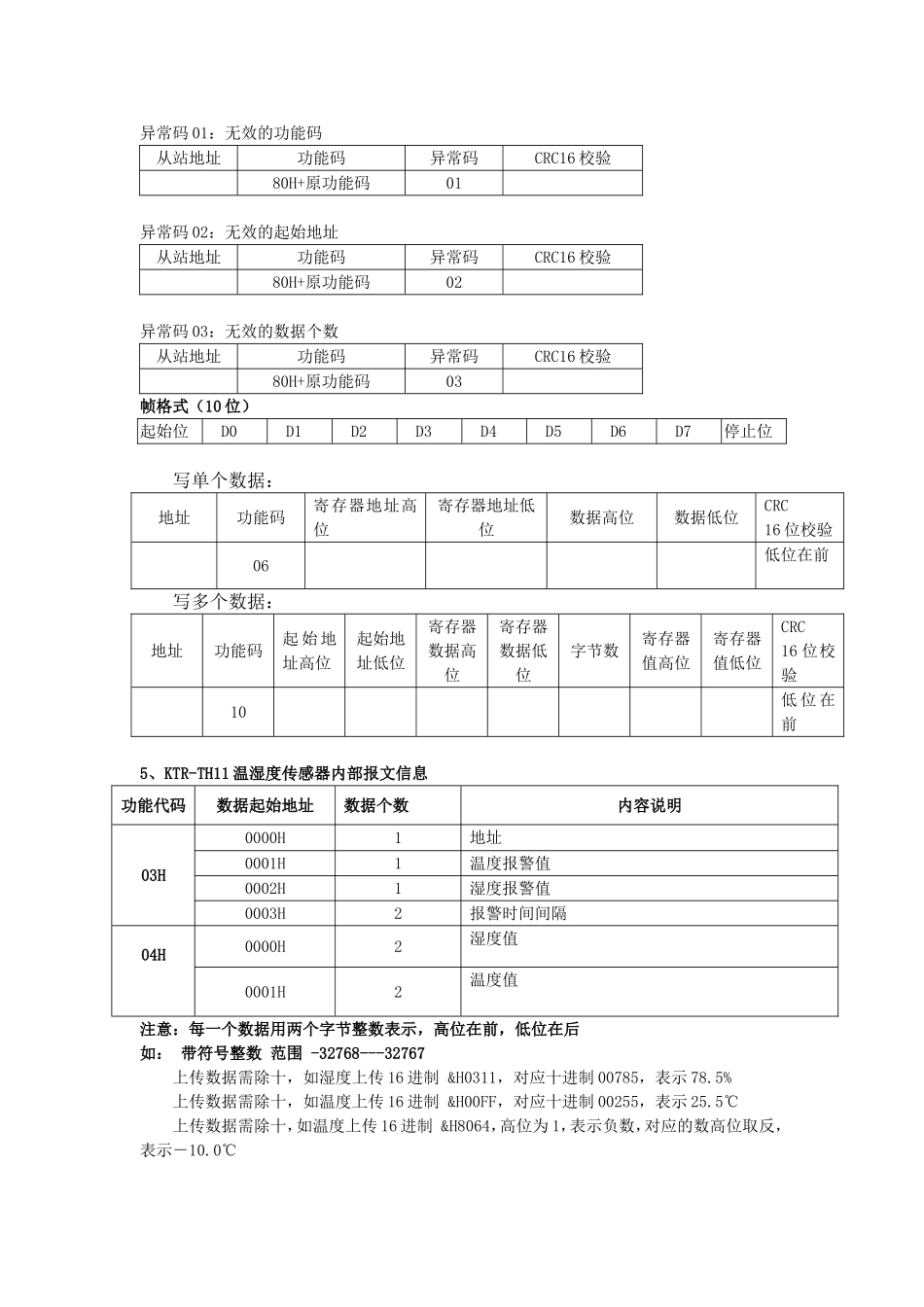

温湿度传感器（MODBUS）通讯协议1、概述通信协议详细地描述了KTR-TH11的输入和输出命令、信息和数据，以便第三方使用和开发。1.1通信协议的作用使信息和数据在上位机（主站）和KTR-TH11之间有效地传递，允许访问KTR-TH11的所有测量数据。KTR-TH11温湿度传感器可以实时采集现场温湿度的值,具备一个RS485通讯口，能满足小型温湿度监控系统的要求。其功能和技术指标参见用户手册。KTR-TH11温湿度传感器通信协议采用MODBUSRTU协议,本协议规定了应用系统中主机与KTR-TH11温湿度传感器之间，在应用层的通信协议，它在应用系统中所处的位置如下图所示：主机本协议所处的位置从机:温湿度传感器1.2物理接口：连接上位机的主通信口，采用标准串行RS485通讯口，使用接线端子。信息传输方式为异步方式，起始位1位，数据位8位，停止位1位，无校验。数据传输缺省速率为9600b/s2、MODBURTU通信协议详述2．1协议基本规则以下规则确定在回路控制器和其他串行通信回路中设备的通信规则。1）所有回路通信应遵照主/从方式。在这种方式下，信息和数据在单个主站和从站（监控设备）之间传递。2）主站将初始化和控制所有在通信回路上传递的信息。3）无论如何都不能从一个从站开始通信。4）所有环路上的通信都以“打包”方式发生。一个包裹就是一个简单的字符串（每个字符串8位），一个包裹中最多可含255个字节。组成这个包裹的字节构成标准异步串行数据，并按8位数据位，1位停止位，无校验位的方式传递。串行数据流由类似于RS232C中使用的设备产生。5）所有回路上的传送均分为两种打包方式：A)主/从传送B)从/主传送6）若主站或任何从站接收到含有未知命令的包裹，则该包裹将被忽略，且接收站不予响应。2．2数据帧结构描述RS485每个数据帧组成如下：RTU模式地址功能代码数据数量数据1...数据nCRC16位校验3、按键功能第一个按键：长按5秒进入设置设备地址模式，长按5秒退出设置设备地址模式。第二个按键：向上循环翻动功能。第三个按键：增加设定值。(1)设置设备地址模式（在此模式中不再更新温湿度和接收发送数据）正常上电等待屏幕显示Waiting…后，长按下第一个按键5秒进入设置设备地址模式，显示SETADDR:XXX。按第二个按键切换设备地址的百十个位，按第三个按键增加设备地址。（设备地址范围：001~255）。在设置设备模式中，长安第一个按键就是确定设备地址并自动保存，显示SETSUCCEED。如果在设置设备地址模式中长达5秒没有按键被按下，那么设备就会自动退出设置设备地址模式并自动重启设备,显示SETERROR。4、传输格式(1)命令报文格式读数据：地址功能码数据起始地址高位数据起始地址低位数据个数高位数据个数低位CRC16位校验03或04低位在前返回：地址功能码字节长度数据1输入数据2输入…CRC16位校验03或04高位在前低位在前写数据：地址功能码数据起始地址高位数据起始地址低位数据个数高位数据个数低位CRC16位校验03或04低位在前(2)、异常应答返回异常码01：无效的功能码从站地址功能码异常码CRC16校验80H+原功能码01异常码02：无效的起始地址从站地址功能码异常码CRC16校验80H+原功能码02异常码03：无效的数据个数从站地址功能码异常码CRC16校验80H+原功能码03帧格式（10位）起始位D0D1D2D3D4D5D6D7停止位写单个数据：地址功能码寄存器地址高位寄存器地址低位数据高位数据低位CRC16位校验06低位在前写多个数据：地址功能码起始地址高位起始地址低位寄存器数据高位寄存器数据低位字节数寄存器值高位寄存器值低位CRC16位校验10低位在前5、KTR-TH11温湿度传感器内部报文信息功能代码数据起始地址数据个数内容说明03H0000H1地址0001H1温度报警值0002H1湿度报警值0003H2报警时间间隔04H0000H2湿度值0001H2温度值注意：每一个数据用两个字节整数表示，高位在前，低位在后如：带符号整数范围-32768---32767上传数据需除十，如湿度上传16进制&H0311，对应十进制00785，表示78.5%上传数据需除十，如温度上传16进制&H00FF，对应十进制00255，表示25.5℃上传数据需除十，如温度上传16进制&H8064，高位为1，表示负数，对应的数高位取反，表示－10.0℃6、网络采样定时KTR-TH11温湿度传感器中，上位机读取数据每次间...
