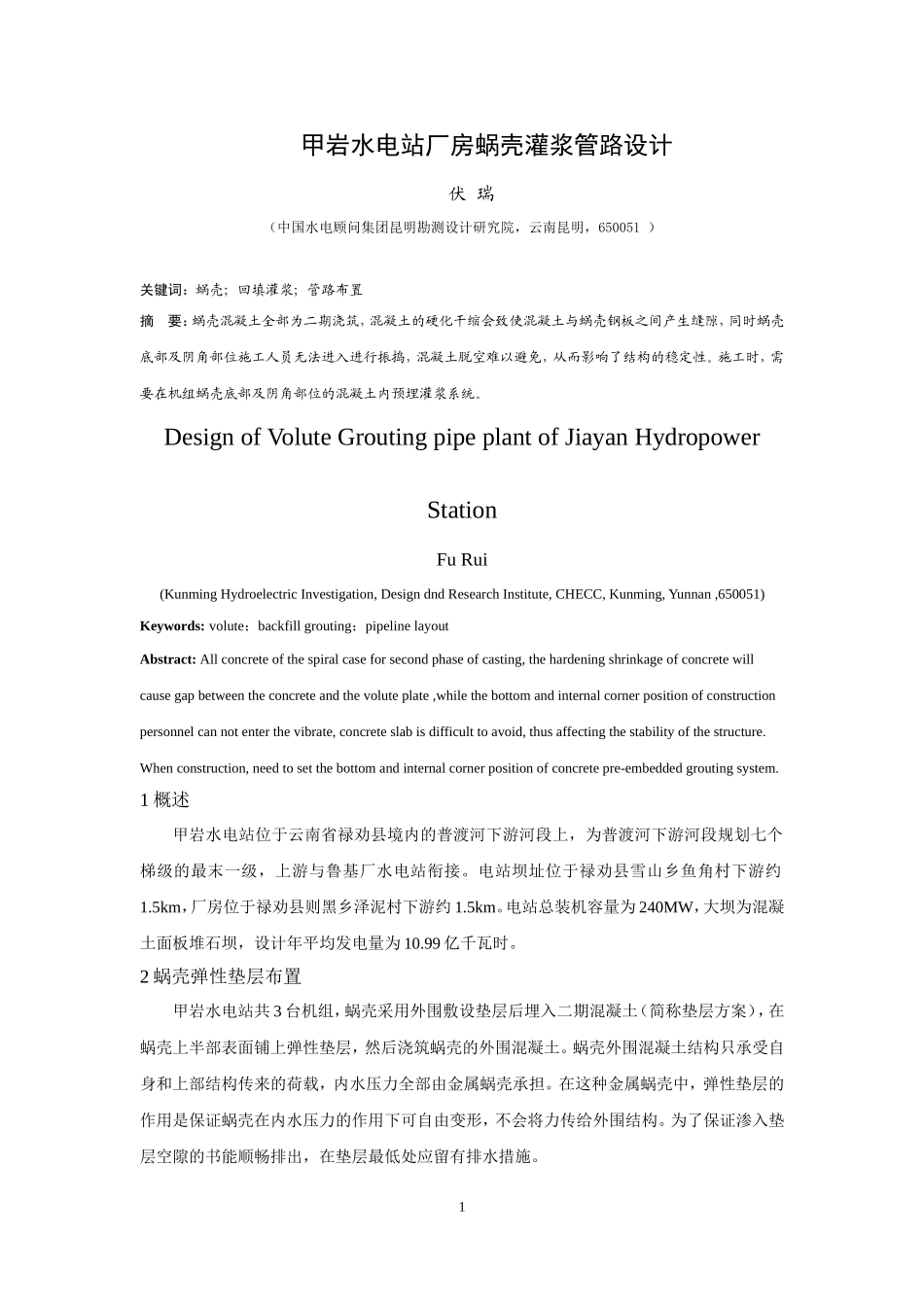

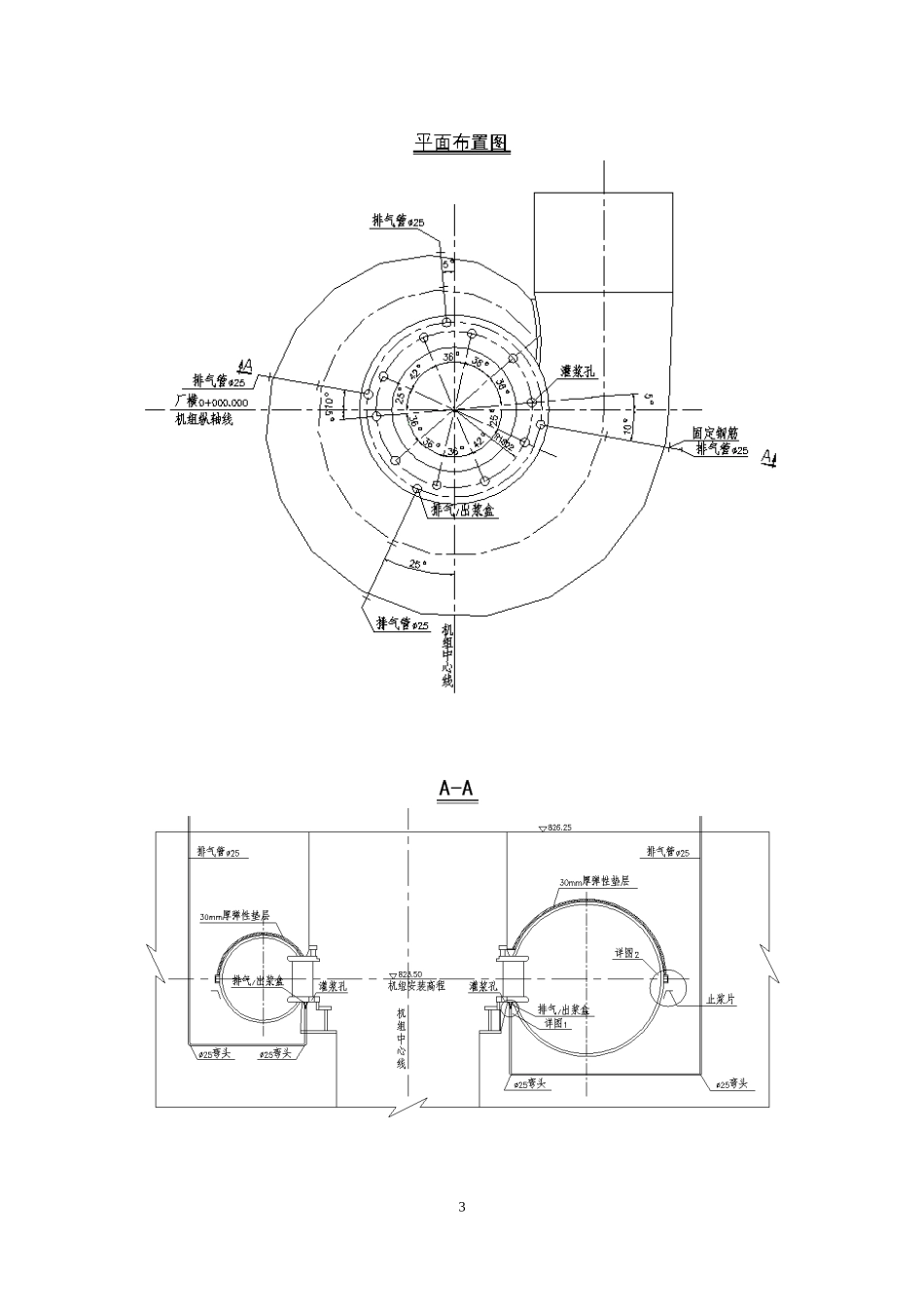

甲岩水电站厂房蜗壳灌浆管路设计伏瑞（中国水电顾问集团昆明勘测设计研究院，云南昆明，650051）关键词：蜗壳；回填灌浆；管路布置摘要：蜗壳混凝土全部为二期浇筑，混凝土的硬化干缩会致使混凝土与蜗壳钢板之间产生缝隙，同时蜗壳底部及阴角部位施工人员无法进入进行振捣，混凝土脱空难以避免，从而影响了结构的稳定性。施工时，需要在机组蜗壳底部及阴角部位的混凝土内预埋灌浆系统。DesignofVoluteGroutingpipeplantofJiayanHydropowerStationFuRui(KunmingHydroelectricInvestigation,DesigndndResearchInstitute,CHECC,Kunming,Yunnan,650051)Keywords:volute；backfillgrouting；pipelinelayoutAbstract:Allconcreteofthespiralcaseforsecondphaseofcasting,thehardeningshrinkageofconcretewillcausegapbetweentheconcreteandthevoluteplate,whilethebottomandinternalcornerpositionofconstructionpersonnelcannotenterthevibrate,concreteslabisdifficulttoavoid,thusaffectingthestabilityofthestructure.Whenconstruction,needtosetthebottomandinternalcornerpositionofconcretepre-embeddedgroutingsystem.1概述甲岩水电站位于云南省禄劝县境内的普渡河下游河段上，为普渡河下游河段规划七个梯级的最末一级，上游与鲁基厂水电站衔接。电站坝址位于禄劝县雪山乡鱼角村下游约1.5km，厂房位于禄劝县则黑乡泽泥村下游约1.5km。电站总装机容量为240MW，大坝为混凝土面板堆石坝，设计年平均发电量为10.99亿千瓦时。2蜗壳弹性垫层布置甲岩水电站共3台机组，蜗壳采用外围敷设垫层后埋入二期混凝土（简称垫层方案），在蜗壳上半部表面铺上弹性垫层，然后浇筑蜗壳的外围混凝土。蜗壳外围混凝土结构只承受自身和上部结构传来的荷载，内水压力全部由金属蜗壳承担。在这种金属蜗壳中，弹性垫层的作用是保证蜗壳在内水压力的作用下可自由变形，不会将力传给外围结构。为了保证渗入垫层空隙的书能顺畅排出，在垫层最低处应留有排水措施。13灌浆管路布置3.1排气/出浆盒及排气管的布置按照《水工建筑物水泥灌浆施工技术规范》要求和现场实际情况，每台机组将旋转空间分成4个灌浆区域，10个灌浆孔由厂家预留在水轮机座环下，4根排气管布置在4个断面上。排气口采用出浆盒的结构形式，出浆盒四周紧贴蜗壳钢衬，与蜗壳固定方式为焊接。排气管采用φ25无缝钢管，沿蜗壳底部边缘伸入到水轮机层高程以上2cm。3.2止浆片的布置止浆片宽度为1.5mm，搭接长度为15cm，紧贴在蜗壳钢衬上。止浆片安装在蜗壳腰线下部，蜗壳钢管进口处和蜗壳末端的底部止浆片闭合，严防蜗壳上半圆进浆。4灌浆技术要求灌浆应在水轮机层高程以下二期混凝土浇筑后60天，机墩混凝土浇筑完毕后进行，灌浆压力0.1~0.2Mpa，10个灌浆孔同步施灌，若排气管未出浆，则应从未出浆排气管进行反灌。灌浆浆液水灰比视脱空情况可采用1：1、0.8：1、0.6：1。在设计压力下，灌浆管停止进浆5分钟后可结束灌浆。灌浆时应对蜗壳进行观测，遇有异常情况应立即停灌并及时采用措施（如调整灌浆压力），以防蜗壳失稳。灌浆结束7~14天后，采用锤击法进行检测，若脱空面积≥0.5m2，应进行钻孔补灌。5结语蜗壳座环及基础阴角区混凝土脱空难以绝对避免，为提高钢衬与混凝土之间的密实度，采用预埋灌浆管路。出浆盒管路均为DN25的钢管，安装便利，容易固定，对混凝土的浇筑影响较小。便于底部浆液回填密实，能防止蜗壳抬动变形，从而不影响后期机组安装，且机组运行时，蜗壳受力均匀，减少振动。附图：23参考文献：[1]刘文清.最新水利水电灌浆工程施工工艺与技术标准实用手册[M].安徽：安徽文化音像出版社.2004.[2]朱耀文，余小宝，汪文亮等，三峡三期右岸电站厂房工程蜗壳二期混凝土施工技术[J].葛洲坝集团科技，2006，4：38-41.[3]DL/T5148-2001，水工建筑物水泥灌浆施工技术规范[S].北京：中国电力出版社，2002.作者简介：伏瑞（1987-），女，云南曲靖人，助理工程师，2008年毕业于华北水利水电学院，中国水电顾问集团昆明勘测设计研究院从事水电工程设计工作5年。联系电话：0871-63062643，手机：15025185472，邮箱332932224@qq.com。4
