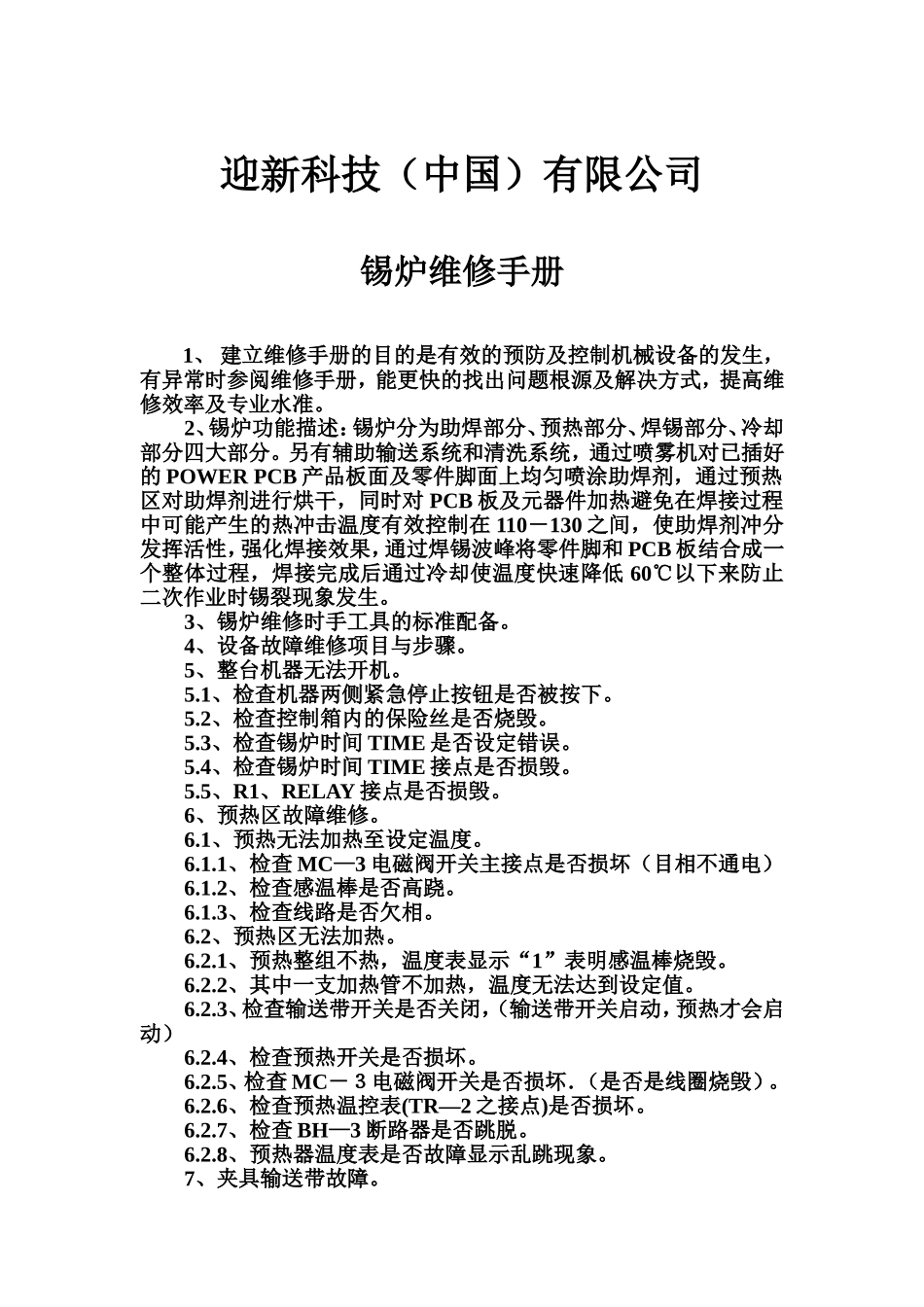

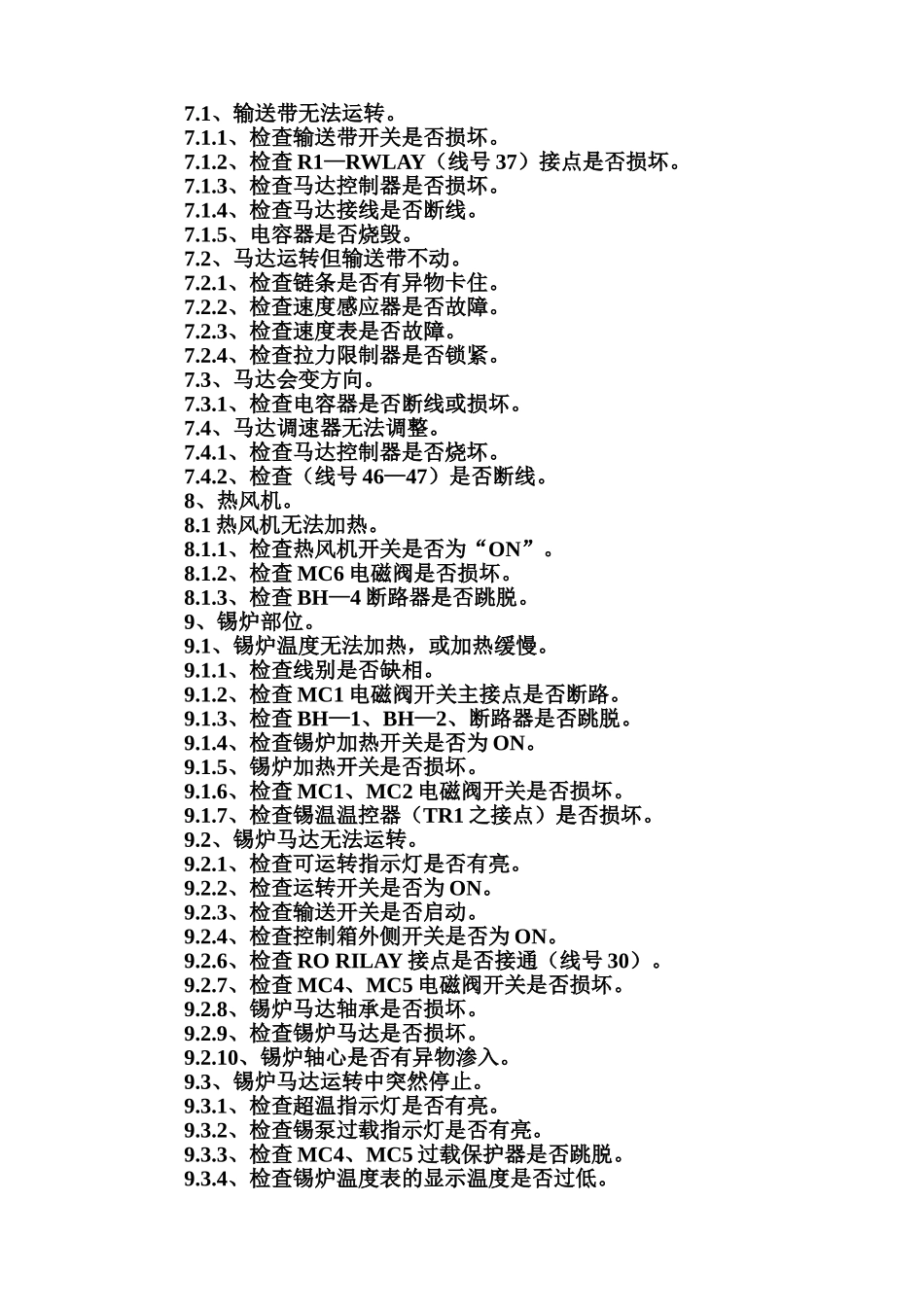

迎新科技（中国）有限公司锡炉维修手册1、建立维修手册的目的是有效的预防及控制机械设备的发生，有异常时参阅维修手册，能更快的找出问题根源及解决方式，提高维修效率及专业水准。2、锡炉功能描述：锡炉分为助焊部分、预热部分、焊锡部分、冷却部分四大部分。另有辅助输送系统和清洗系统，通过喷雾机对已插好的POWERPCB产品板面及零件脚面上均匀喷涂助焊剂，通过预热区对助焊剂进行烘干，同时对PCB板及元器件加热避免在焊接过程中可能产生的热冲击温度有效控制在110－130之间，使助焊剂冲分发挥活性，强化焊接效果，通过焊锡波峰将零件脚和PCB板结合成一个整体过程，焊接完成后通过冷却使温度快速降低60℃以下来防止二次作业时锡裂现象发生。3、锡炉维修时手工具的标准配备。4、设备故障维修项目与步骤。5、整台机器无法开机。5.1、检查机器两侧紧急停止按钮是否被按下。5.2、检查控制箱内的保险丝是否烧毁。5.3、检查锡炉时间TIME是否设定错误。5.4、检查锡炉时间TIME接点是否损毁。5.5、R1、RELAY接点是否损毁。6、预热区故障维修。6.1、预热无法加热至设定温度。6.1.1、检查MC—3电磁阀开关主接点是否损坏（目相不通电）6.1.2、检查感温棒是否高跷。6.1.3、检查线路是否欠相。6.2、预热区无法加热。6.2.1、预热整组不热，温度表显示“1”表明感温棒烧毁。6.2.2、其中一支加热管不加热，温度无法达到设定值。6.2.3、检查输送带开关是否关闭，（输送带开关启动，预热才会启动）6.2.4、检查预热开关是否损坏。6.2.5、检查MC－３电磁阀开关是否损坏．（是否是线圈烧毁）。6.2.6、检查预热温控表(TR—2之接点)是否损坏。6.2.7、检查BH—3断路器是否跳脱。6.2.8、预热器温度表是否故障显示乱跳现象。7、夹具输送带故障。7.1、输送带无法运转。7.1.1、检查输送带开关是否损坏。7.1.2、检查R1—RWLAY（线号37）接点是否损坏。7.1.3、检查马达控制器是否损坏。7.1.4、检查马达接线是否断线。7.1.5、电容器是否烧毁。7.2、马达运转但输送带不动。7.2.1、检查链条是否有异物卡住。7.2.2、检查速度感应器是否故障。7.2.3、检查速度表是否故障。7.2.4、检查拉力限制器是否锁紧。7.3、马达会变方向。7.3.1、检查电容器是否断线或损坏。7.4、马达调速器无法调整。7.4.1、检查马达控制器是否烧坏。7.4.2、检查（线号46—47）是否断线。8、热风机。8.1热风机无法加热。8.1.1、检查热风机开关是否为“ON”。8.1.2、检查MC6电磁阀是否损坏。8.1.3、检查BH—4断路器是否跳脱。9、锡炉部位。9.1、锡炉温度无法加热，或加热缓慢。9.1.1、检查线别是否缺相。9.1.2、检查MC1电磁阀开关主接点是否断路。9.1.3、检查BH—1、BH—2、断路器是否跳脱。9.1.4、检查锡炉加热开关是否为ON。9.1.5、锡炉加热开关是否损坏。9.1.6、检查MC1、MC2电磁阀开关是否损坏。9.1.7、检查锡温温控器（TR1之接点）是否损坏。9.2、锡炉马达无法运转。9.2.1、检查可运转指示灯是否有亮。9.2.2、检查运转开关是否为ON。9.2.3、检查输送开关是否启动。9.2.4、检查控制箱外侧开关是否为ON。9.2.6、检查RORILAY接点是否接通（线号30）。9.2.7、检查MC4、MC5电磁阀开关是否损坏。9.2.8、锡炉马达轴承是否损坏。9.2.9、检查锡炉马达是否损坏。9.2.10、锡炉轴心是否有异物渗入。9.3、锡炉马达运转中突然停止。9.3.1、检查超温指示灯是否有亮。9.3.2、检查锡泵过载指示灯是否有亮。9.3.3、检查MC4、MC5过载保护器是否跳脱。9.3.4、检查锡炉温度表的显示温度是否过低。9.3.5、检查锡炉两侧的紧急停止开关是否被按下。9.3.6、检查锡炉马达的线相是否缺相。
