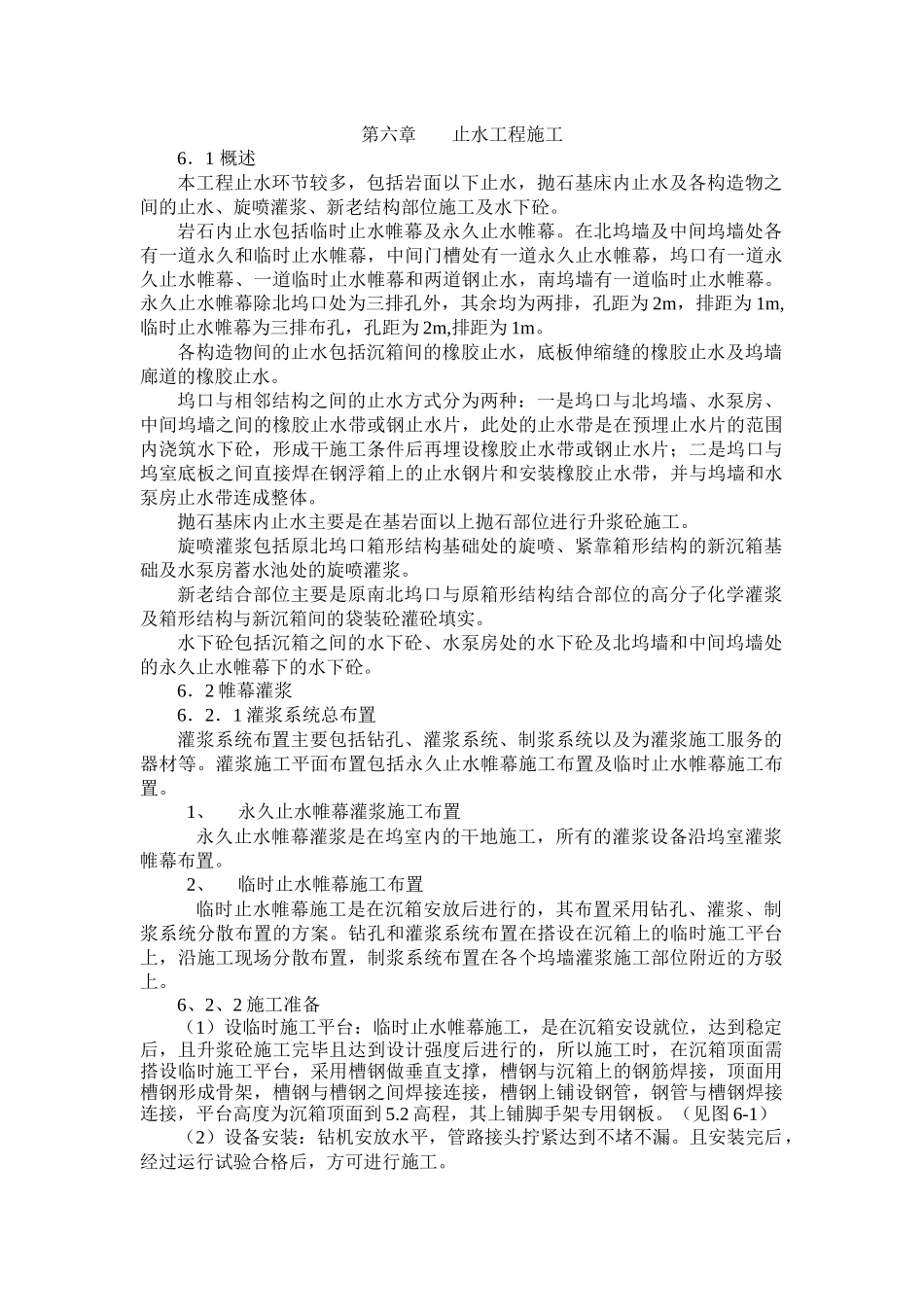

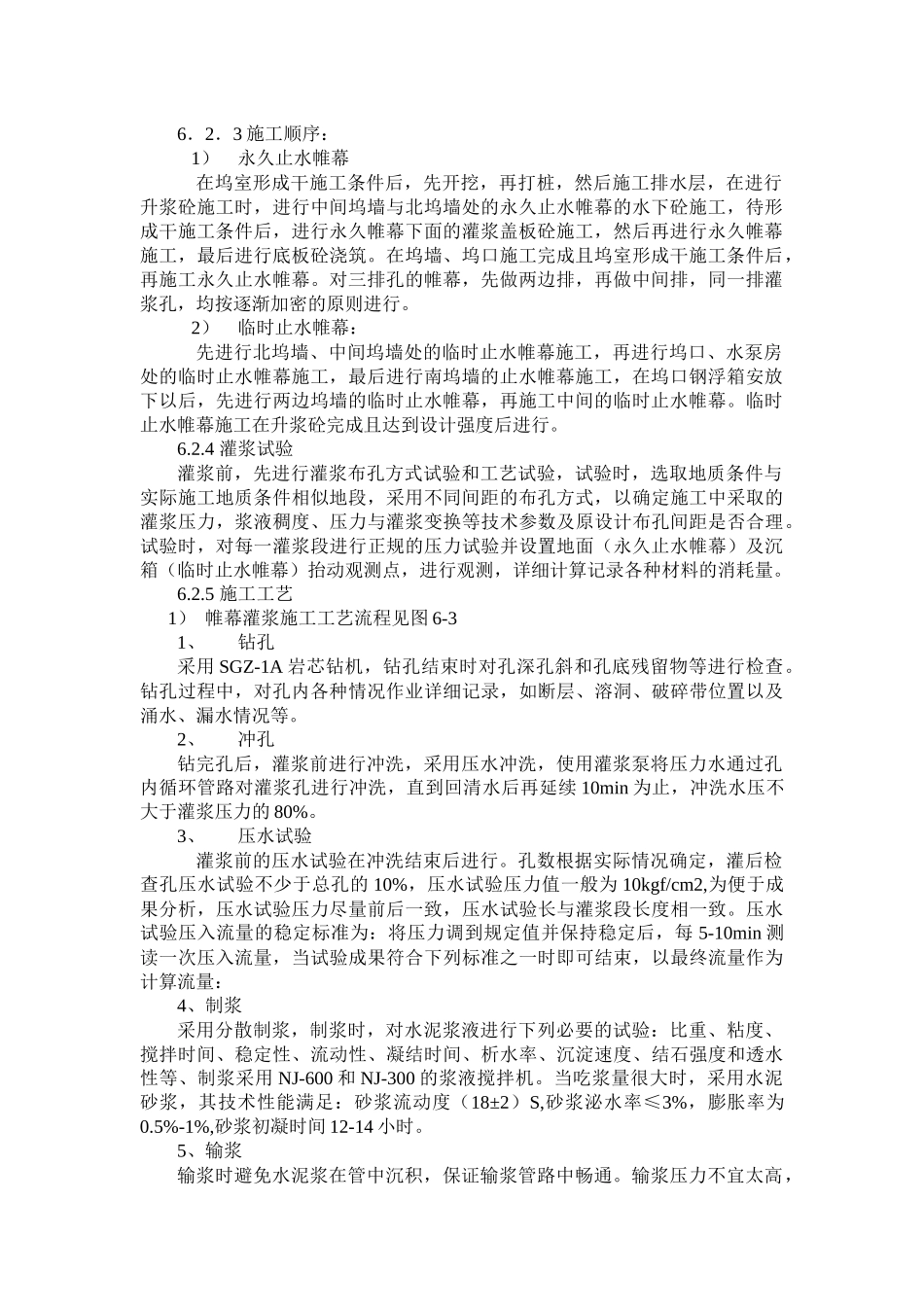

第六章止水工程施工6．1概述本工程止水环节较多，包括岩面以下止水，抛石基床内止水及各构造物之间的止水、旋喷灌浆、新老结构部位施工及水下砼。岩石内止水包括临时止水帷幕及永久止水帷幕。在北坞墙及中间坞墙处各有一道永久和临时止水帷幕，中间门槽处有一道永久止水帷幕，坞口有一道永久止水帷幕、一道临时止水帷幕和两道钢止水，南坞墙有一道临时止水帷幕。永久止水帷幕除北坞口处为三排孔外，其余均为两排，孔距为2m，排距为1m,临时止水帷幕为三排布孔，孔距为2m,排距为1m。各构造物间的止水包括沉箱间的橡胶止水，底板伸缩缝的橡胶止水及坞墙廊道的橡胶止水。坞口与相邻结构之间的止水方式分为两种：一是坞口与北坞墙、水泵房、中间坞墙之间的橡胶止水带或钢止水片，此处的止水带是在预埋止水片的范围内浇筑水下砼，形成干施工条件后再埋设橡胶止水带或钢止水片；二是坞口与坞室底板之间直接焊在钢浮箱上的止水钢片和安装橡胶止水带，并与坞墙和水泵房止水带连成整体。抛石基床内止水主要是在基岩面以上抛石部位进行升浆砼施工。旋喷灌浆包括原北坞口箱形结构基础处的旋喷、紧靠箱形结构的新沉箱基础及水泵房蓄水池处的旋喷灌浆。新老结合部位主要是原南北坞口与原箱形结构结合部位的高分子化学灌浆及箱形结构与新沉箱间的袋装砼灌砼填实。水下砼包括沉箱之间的水下砼、水泵房处的水下砼及北坞墙和中间坞墙处的永久止水帷幕下的水下砼。6．2帷幕灌浆6．2．1灌浆系统总布置灌浆系统布置主要包括钻孔、灌浆系统、制浆系统以及为灌浆施工服务的器材等。灌浆施工平面布置包括永久止水帷幕施工布置及临时止水帷幕施工布置。1、永久止水帷幕灌浆施工布置永久止水帷幕灌浆是在坞室内的干地施工，所有的灌浆设备沿坞室灌浆帷幕布置。2、临时止水帷幕施工布置临时止水帷幕施工是在沉箱安放后进行的，其布置采用钻孔、灌浆、制浆系统分散布置的方案。钻孔和灌浆系统布置在搭设在沉箱上的临时施工平台上，沿施工现场分散布置，制浆系统布置在各个坞墙灌浆施工部位附近的方驳上。6、2、2施工准备（1）设临时施工平台：临时止水帷幕施工，是在沉箱安设就位，达到稳定后，且升浆砼施工完毕且达到设计强度后进行的，所以施工时，在沉箱顶面需搭设临时施工平台，采用槽钢做垂直支撑，槽钢与沉箱上的钢筋焊接，顶面用槽钢形成骨架，槽钢与槽钢之间焊接连接，槽钢上铺设钢管，钢管与槽钢焊接连接，平台高度为沉箱顶面到5.2高程，其上铺脚手架专用钢板。（见图6-1）（2）设备安装：钻机安放水平，管路接头拧紧达到不堵不漏。且安装完后，经过运行试验合格后，方可进行施工。6．2．3施工顺序：1）永久止水帷幕在坞室形成干施工条件后，先开挖，再打桩，然后施工排水层，在进行升浆砼施工时，进行中间坞墙与北坞墙处的永久止水帷幕的水下砼施工，待形成干施工条件后，进行永久帷幕下面的灌浆盖板砼施工，然后再进行永久帷幕施工，最后进行底板砼浇筑。在坞墙、坞口施工完成且坞室形成干施工条件后，再施工永久止水帷幕。对三排孔的帷幕，先做两边排，再做中间排，同一排灌浆孔，均按逐渐加密的原则进行。2）临时止水帷幕：先进行北坞墙、中间坞墙处的临时止水帷幕施工，再进行坞口、水泵房处的临时止水帷幕施工，最后进行南坞墙的止水帷幕施工，在坞口钢浮箱安放下以后，先进行两边坞墙的临时止水帷幕，再施工中间的临时止水帷幕。临时止水帷幕施工在升浆砼完成且达到设计强度后进行。6.2.4灌浆试验灌浆前，先进行灌浆布孔方式试验和工艺试验，试验时，选取地质条件与实际施工地质条件相似地段，采用不同间距的布孔方式，以确定施工中采取的灌浆压力，浆液稠度、压力与灌浆变换等技术参数及原设计布孔间距是否合理。试验时，对每一灌浆段进行正规的压力试验并设置地面（永久止水帷幕）及沉箱（临时止水帷幕）抬动观测点，进行观测，详细计算记录各种材料的消耗量。6.2.5施工工艺1）帷幕灌浆施工工艺流程见图6-31、钻孔采用SGZ-1A岩芯钻机，钻孔结束时对孔深孔斜和孔底残留物等进行检查。钻孔过程中，对孔内各种情况作业详细记录，如断层、溶洞、破碎带位置以及涌水、漏水情况等。2、冲孔钻完孔后...
