高碳铬轴承钢的热处理VIP免费

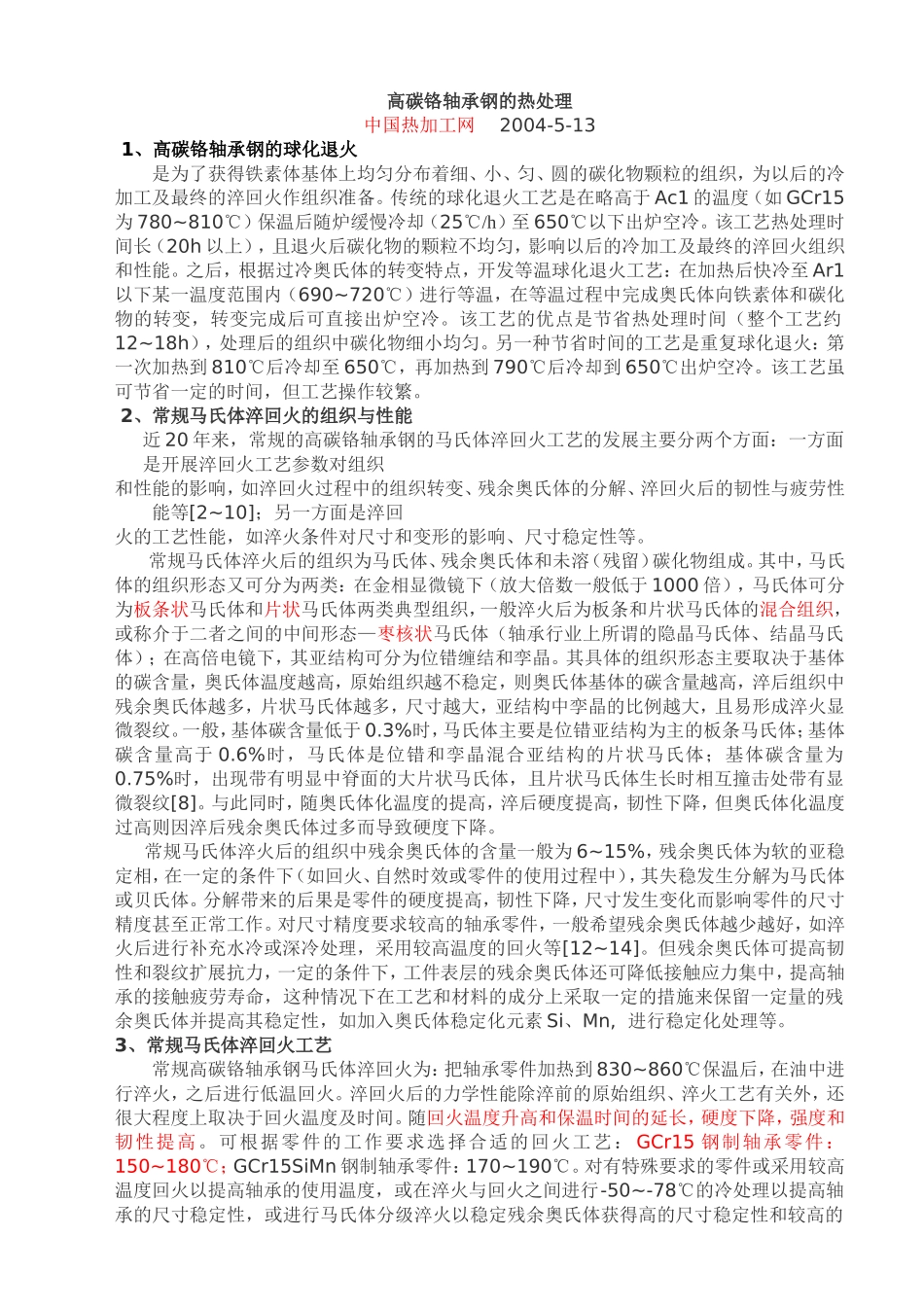

高碳铬轴承钢的热处理中国热加工网2004-5-131、高碳铬轴承钢的球化退火是为了获得铁素体基体上均匀分布着细、小、匀、圆的碳化物颗粒的组织，为以后的冷加工及最终的淬回火作组织准备。传统的球化退火工艺是在略高于Ac1的温度（如GCr15为780~810℃）保温后随炉缓慢冷却（25℃/h）至650℃以下出炉空冷。该工艺热处理时间长（20h以上），且退火后碳化物的颗粒不均匀，影响以后的冷加工及最终的淬回火组织和性能。之后，根据过冷奥氏体的转变特点，开发等温球化退火工艺：在加热后快冷至Ar1以下某一温度范围内（690~720℃）进行等温，在等温过程中完成奥氏体向铁素体和碳化物的转变，转变完成后可直接出炉空冷。该工艺的优点是节省热处理时间（整个工艺约12~18h），处理后的组织中碳化物细小均匀。另一种节省时间的工艺是重复球化退火：第一次加热到810℃后冷却至650℃，再加热到790℃后冷却到650℃出炉空冷。该工艺虽可节省一定的时间，但工艺操作较繁。2、常规马氏体淬回火的组织与性能近20年来，常规的高碳铬轴承钢的马氏体淬回火工艺的发展主要分两个方面：一方面是开展淬回火工艺参数对组织和性能的影响，如淬回火过程中的组织转变、残余奥氏体的分解、淬回火后的韧性与疲劳性能等[2~10]；另一方面是淬回火的工艺性能，如淬火条件对尺寸和变形的影响、尺寸稳定性等。常规马氏体淬火后的组织为马氏体、残余奥氏体和未溶（残留）碳化物组成。其中，马氏体的组织形态又可分为两类：在金相显微镜下（放大倍数一般低于1000倍），马氏体可分为板条状马氏体和片状马氏体两类典型组织，一般淬火后为板条和片状马氏体的混合组织，或称介于二者之间的中间形态—枣核状马氏体（轴承行业上所谓的隐晶马氏体、结晶马氏体）；在高倍电镜下，其亚结构可分为位错缠结和孪晶。其具体的组织形态主要取决于基体的碳含量，奥氏体温度越高，原始组织越不稳定，则奥氏体基体的碳含量越高，淬后组织中残余奥氏体越多，片状马氏体越多，尺寸越大，亚结构中孪晶的比例越大，且易形成淬火显微裂纹。一般，基体碳含量低于0.3%时，马氏体主要是位错亚结构为主的板条马氏体；基体碳含量高于0.6%时，马氏体是位错和孪晶混合亚结构的片状马氏体；基体碳含量为0.75%时，出现带有明显中脊面的大片状马氏体，且片状马氏体生长时相互撞击处带有显微裂纹[8]。与此同时，随奥氏体化温度的提高，淬后硬度提高，韧性下降，但奥氏体化温度过高则因淬后残余奥氏体过多而导致硬度下降。常规马氏体淬火后的组织中残余奥氏体的含量一般为6~15%，残余奥氏体为软的亚稳定相，在一定的条件下（如回火、自然时效或零件的使用过程中），其失稳发生分解为马氏体或贝氏体。分解带来的后果是零件的硬度提高，韧性下降，尺寸发生变化而影响零件的尺寸精度甚至正常工作。对尺寸精度要求较高的轴承零件，一般希望残余奥氏体越少越好，如淬火后进行补充水冷或深冷处理，采用较高温度的回火等[12~14]。但残余奥氏体可提高韧性和裂纹扩展抗力，一定的条件下，工件表层的残余奥氏体还可降低接触应力集中，提高轴承的接触疲劳寿命，这种情况下在工艺和材料的成分上采取一定的措施来保留一定量的残余奥氏体并提高其稳定性，如加入奥氏体稳定化元素Si、Mn,进行稳定化处理等。3、常规马氏体淬回火工艺常规高碳铬轴承钢马氏体淬回火为：把轴承零件加热到830~860℃保温后，在油中进行淬火，之后进行低温回火。淬回火后的力学性能除淬前的原始组织、淬火工艺有关外，还很大程度上取决于回火温度及时间。随回火温度升高和保温时间的延长，硬度下降，强度和韧性提高。可根据零件的工作要求选择合适的回火工艺：GCr15钢制轴承零件：150~180℃；GCr15SiMn钢制轴承零件：170~190℃。对有特殊要求的零件或采用较高温度回火以提高轴承的使用温度，或在淬火与回火之间进行-50~-78℃的冷处理以提高轴承的尺寸稳定性，或进行马氏体分级淬火以稳定残余奥氏体获得高的尺寸稳定性和较高的韧性。不少学者对加热过程中的转变进行了研究，如奥氏体的形成、奥氏体的再结晶、残留碳化物的分布及使用非球化组织作为原始组织等。G.Lowisch等两次奥氏体化后淬火的轴承钢100...
