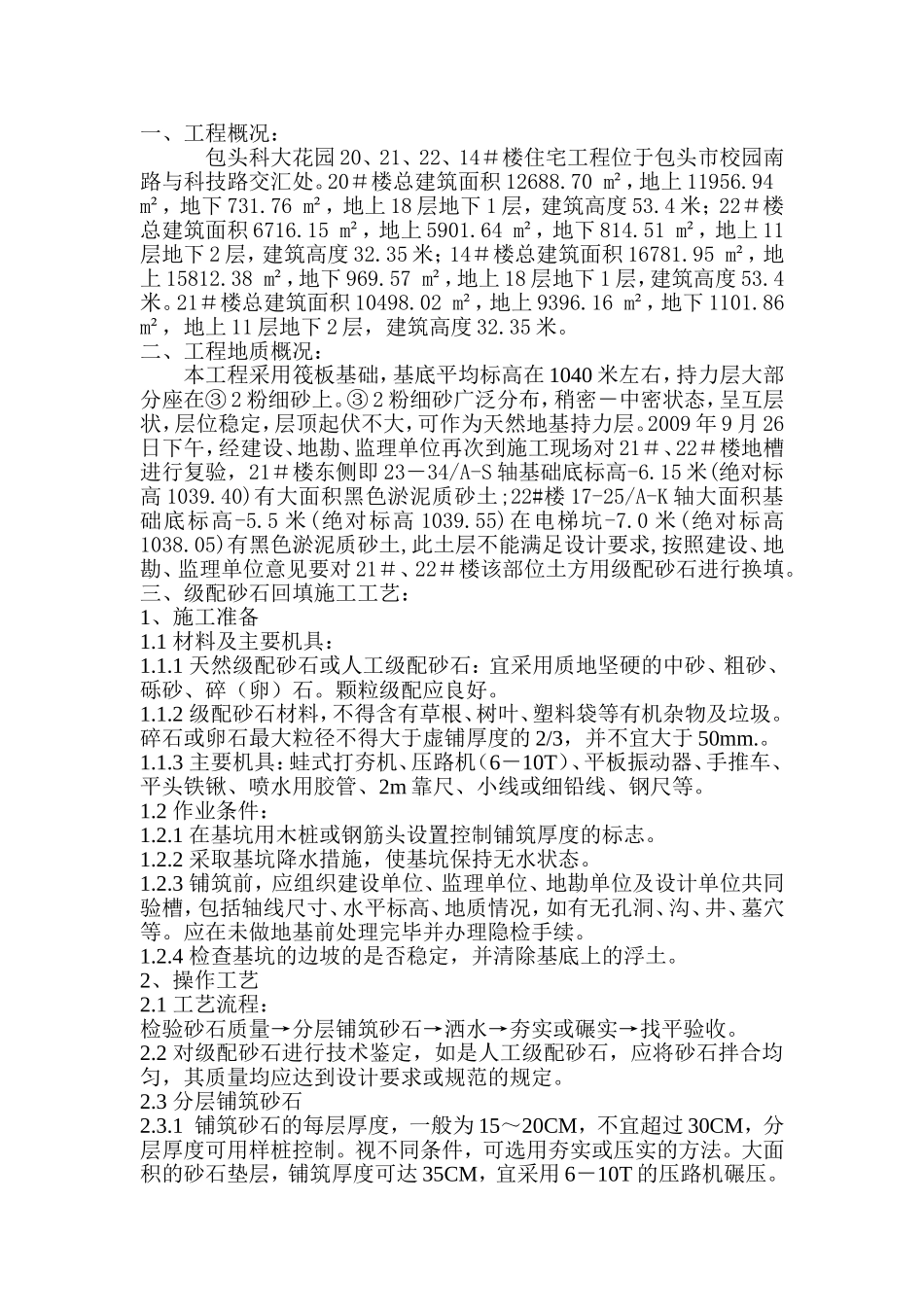

一、工程概况：包头科大花园20、21、22、14＃楼住宅工程位于包头市校园南路与科技路交汇处。20＃楼总建筑面积12688.70m²，地上11956.94m²，地下731.76m²，地上18层地下1层，建筑高度53.4米；22＃楼总建筑面积6716.15m²，地上5901.64m²，地下814.51m²，地上11层地下2层，建筑高度32.35米；14＃楼总建筑面积16781.95m²，地上15812.38m²，地下969.57m²，地上18层地下1层，建筑高度53.4米。21＃楼总建筑面积10498.02m²，地上9396.16m²，地下1101.86m²，地上11层地下2层，建筑高度32.35米。二、工程地质概况：本工程采用筏板基础，基底平均标高在1040米左右，持力层大部分座在③2粉细砂上。③2粉细砂广泛分布，稍密－中密状态，呈互层状，层位稳定，层顶起伏不大，可作为天然地基持力层。2009年9月26日下午，经建设、地勘、监理单位再次到施工现场对21＃、22＃楼地槽进行复验，21＃楼东侧即23－34/A-S轴基础底标高-6.15米(绝对标高1039.40)有大面积黑色淤泥质砂土;22#楼17-25/A-K轴大面积基础底标高-5.5米(绝对标高1039.55)在电梯坑-7.0米(绝对标高1038.05)有黑色淤泥质砂土,此土层不能满足设计要求,按照建设、地勘、监理单位意见要对21＃、22＃楼该部位土方用级配砂石进行换填。三、级配砂石回填施工工艺：1、施工准备1.1材料及主要机具：1.1.1天然级配砂石或人工级配砂石：宜采用质地坚硬的中砂、粗砂、砾砂、碎（卵）石。颗粒级配应良好。1.1.2级配砂石材料，不得含有草根、树叶、塑料袋等有机杂物及垃圾。碎石或卵石最大粒径不得大于虚铺厚度的2/3，并不宜大于50mm.。1.1.3主要机具：蛙式打夯机、压路机（6－10T）、平板振动器、手推车、平头铁锹、喷水用胶管、2m靠尺、小线或细铅线、钢尺等。1.2作业条件：1.2.1在基坑用木桩或钢筋头设置控制铺筑厚度的标志。1.2.2采取基坑降水措施，使基坑保持无水状态。1.2.3铺筑前，应组织建设单位、监理单位、地勘单位及设计单位共同验槽，包括轴线尺寸、水平标高、地质情况，如有无孔洞、沟、井、墓穴等。应在未做地基前处理完毕并办理隐检手续。1.2.4检查基坑的边坡的是否稳定，并清除基底上的浮土。2、操作工艺2.1工艺流程：检验砂石质量→分层铺筑砂石→洒水→夯实或碾实→找平验收。2.2对级配砂石进行技术鉴定，如是人工级配砂石，应将砂石拌合均匀，其质量均应达到设计要求或规范的规定。2.3分层铺筑砂石2.3.1铺筑砂石的每层厚度，一般为15～20CM，不宜超过30CM，分层厚度可用样桩控制。视不同条件，可选用夯实或压实的方法。大面积的砂石垫层，铺筑厚度可达35CM，宜采用6－10T的压路机碾压。2.3.2砂石地基地面宜铺设在同一标高上，如深度不同时，基土面应挖成踏步和斜坡形，搭槎处应注意压（夯）实。施工应按先深后浅的顺序进行。2.3.3分段施工时，接槎处应做成斜坡，每层接槎处的水平距离应错开50－100CM，并应充分压（夯）实。2.3.4铺筑的砂石应级配均匀。如发现砂窝或石子成堆现象，应将该处砂子或石子挖出，分别填入级配好的砂石。2.4洒水：铺筑级配砂石在夯实碾压前，应根据其干湿程度和气候条件，适当地洒水以保持砂石的最佳含水量，一般为8％～12％。2.5夯实或碾压；夯实或碾压的遍数根据地基处理方案要求定。采用压路机往复碾压，一般碾压不少于4遍，其轮距搭接不小于50CM。边缘和转角处应用平板振动器或蛙式打夯机补夯密实。2.6找平和验收：2.6.1施工时应分层找平，夯压密实，并应设置纯砂检查点，用200CM³环刀取样，测定干砂的质量密度。下层密实度合格后，方可进行上层施工。2.6.2最后一层压（夯）完成后，表面应拉线找平，并且要符合设计规定的标高。3.质量标准3.1保证项目：3.1.1基底土质必须符合设计（地勘）要求。3.1.2纯砂检查点的干砂质量密度，必须符合设计要求和施工规范的规定。3.2基本项目：3.2.1级配砂石的配料正确，拌合均匀，虚铺厚度符合规定，夯压密实。3.2.2分层留接槎位置正确，方法合理，接槎夯压密实，平整。3.3质量控制目标（见下表）砂石地基的允许偏差项次项目允许偏差mm检验方法1顶面标高±15用水准仪或拉线和尺量检查2表面平整度20用2m靠尺和锲形塞尺量检查4.成品保护4.1回填砂石时，...
