冻结法施工工法VIP免费

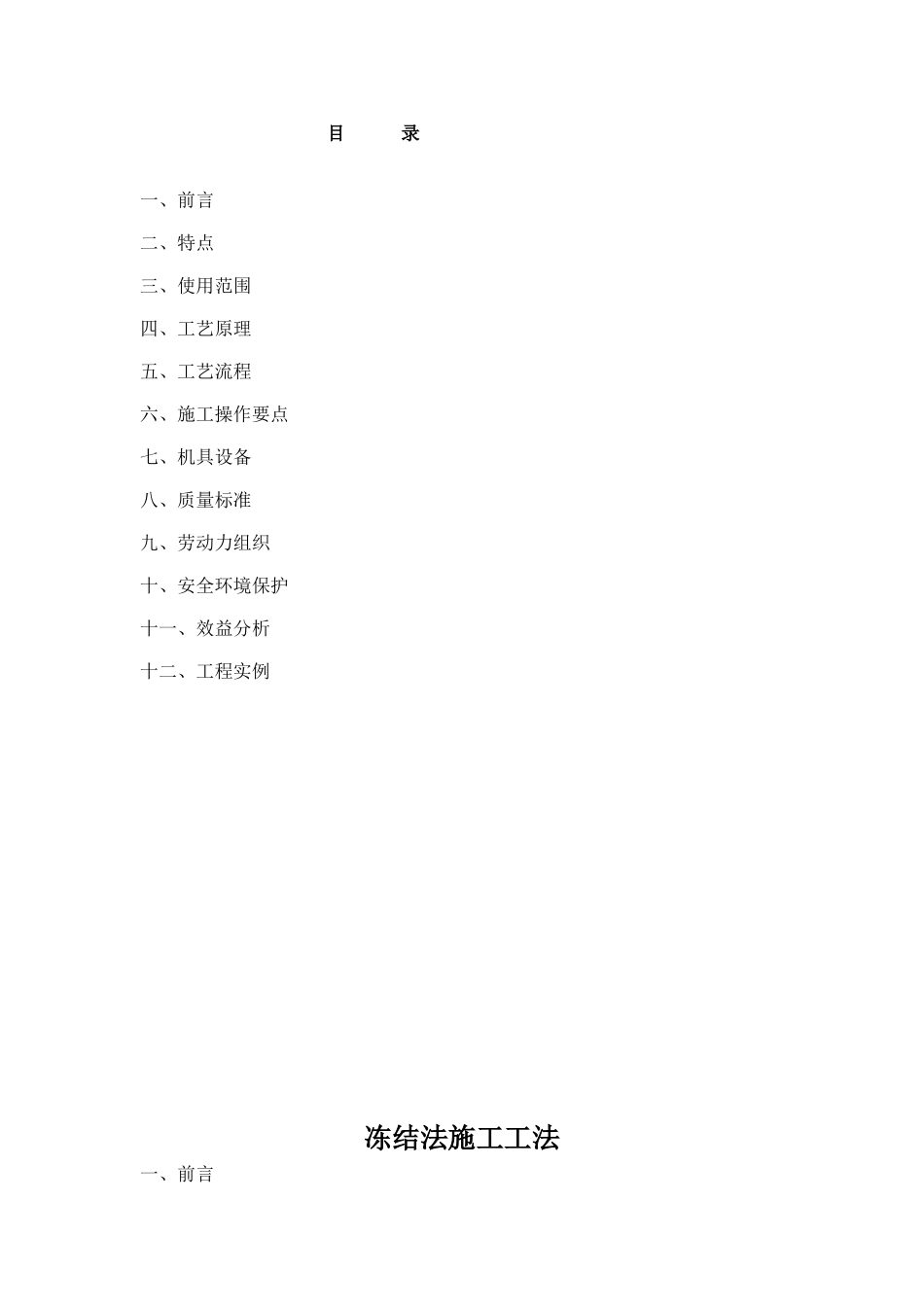

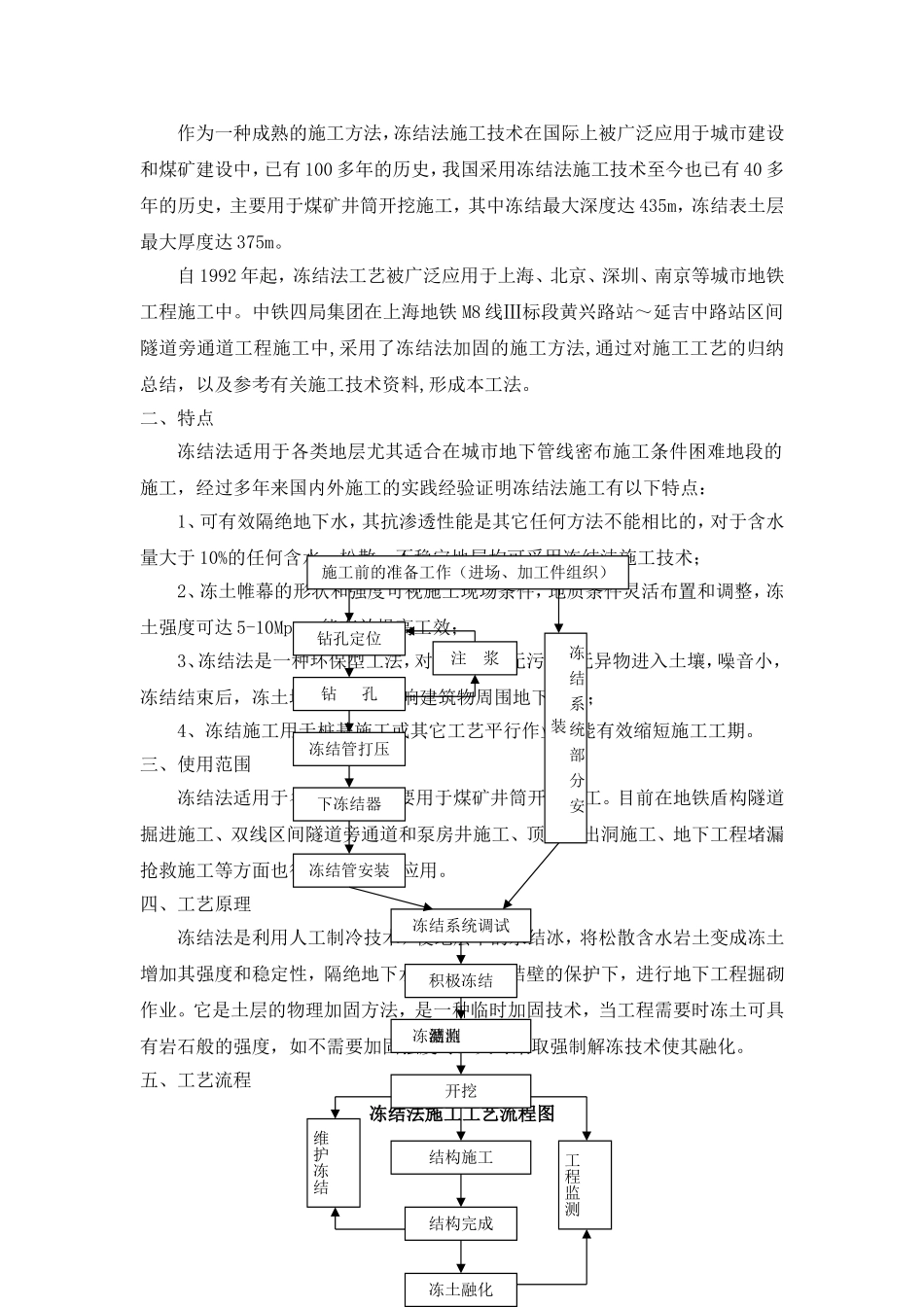

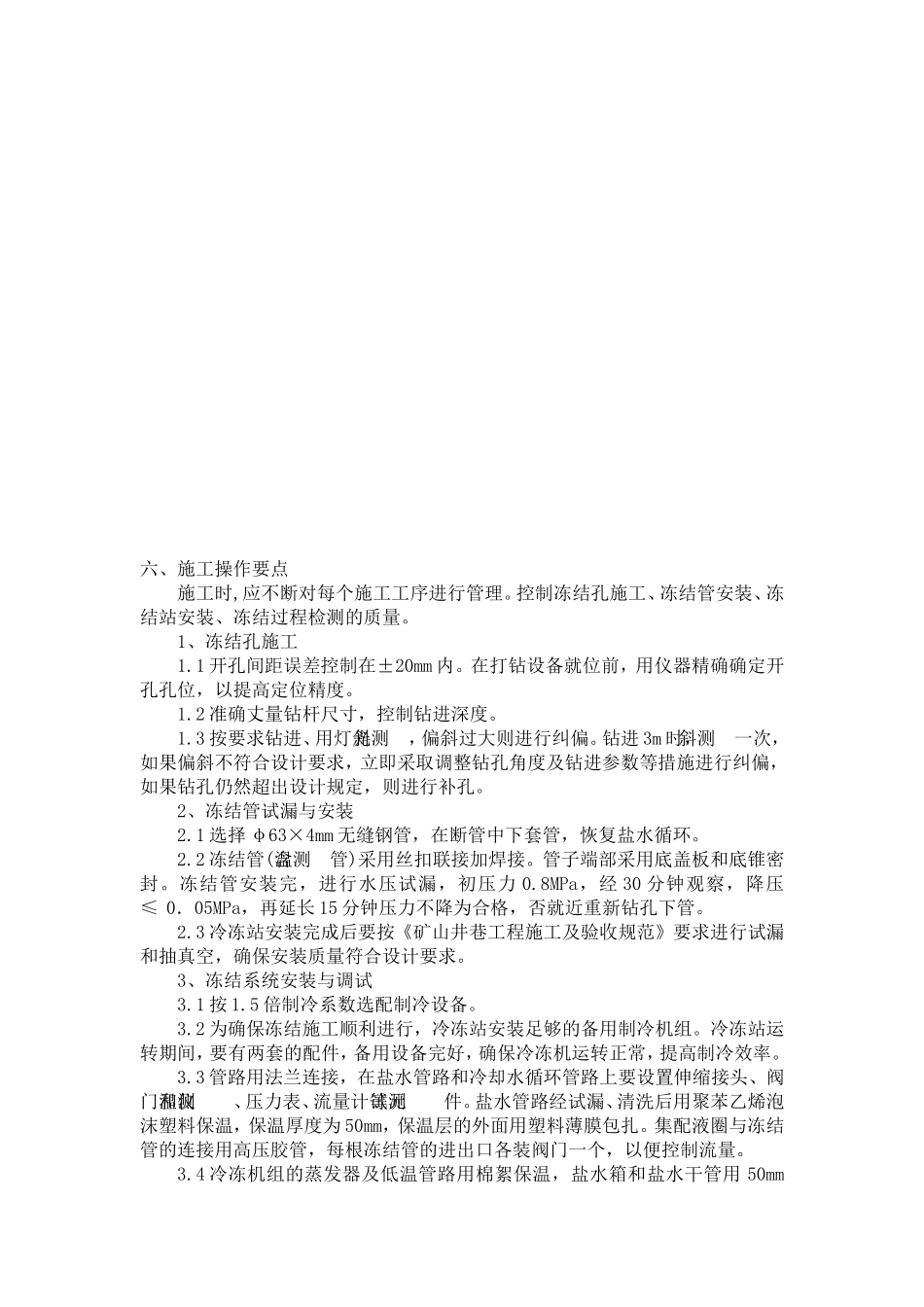

目录一、前言二、特点三、使用范围四、工艺原理五、工艺流程六、施工操作要点七、机具设备八、质量标准九、劳动力组织十、安全环境保护十一、效益分析十二、工程实例冻结法施工工法一、前言作为一种成熟的施工方法，冻结法施工技术在国际上被广泛应用于城市建设和煤矿建设中，已有100多年的历史，我国采用冻结法施工技术至今也已有40多年的历史，主要用于煤矿井筒开挖施工，其中冻结最大深度达435m，冻结表土层最大厚度达375m。自1992年起，冻结法工艺被广泛应用于上海、北京、深圳、南京等城市地铁工程施工中。中铁四局集团在上海地铁M8线Ⅲ标段黄兴路站～延吉中路站区间隧道旁通道工程施工中,采用了冻结法加固的施工方法,通过对施工工艺的归纳总结，以及参考有关施工技术资料,形成本工法。二、特点冻结法适用于各类地层尤其适合在城市地下管线密布施工条件困难地段的施工，经过多年来国内外施工的实践经验证明冻结法施工有以下特点：1、可有效隔绝地下水，其抗渗透性能是其它任何方法不能相比的，对于含水量大于10%的任何含水、松散，不稳定地层均可采用冻结法施工技术；2、冻土帷幕的形状和强度可视施工现场条件，地质条件灵活布置和调整，冻土强度可达5-10Mpa，能有效提高工效；3、冻结法是一种环保型工法，对周围环境无污染，无异物进入土壤，噪音小，冻结结束后，冻土墙融化，不影响建筑物周围地下结构；4、冻结施工用于桩基施工或其它工艺平行作业，能有效缩短施工工期。三、使用范围冻结法适用于各类地层，主要用于煤矿井筒开挖施工。目前在地铁盾构隧道掘进施工、双线区间隧道旁通道和泵房井施工、顶管进出洞施工、地下工程堵漏抢救施工等方面也得到了广泛的应用。四、工艺原理冻结法是利用人工制冷技术，使地层中的水结冰，将松散含水岩土变成冻土增加其强度和稳定性，隔绝地下水，以便在冻结壁的保护下，进行地下工程掘砌作业。它是土层的物理加固方法，是一种临时加固技术，当工程需要时冻土可具有岩石般的强度，如不需要加固强度时，又可采取强制解冻技术使其融化。五、工艺流程冻结法施工工艺流程图施工前的准备工作（进场、加工件组织）钻孔定位钻孔冻结管打压下冻结器冻结管安装冻结系统调试积极冻结开挖结构完成维护冻结冻结系统部分安装工程监测注浆冻结测温监测结构施工冻土融化六、施工操作要点施工时,应不断对每个施工工序进行管理。控制冻结孔施工、冻结管安装、冻结站安装、冻结过程检测的质量。1、冻结孔施工1.1开孔间距误差控制在±20mm内。在打钻设备就位前，用仪器精确确定开孔孔位，以提高定位精度。1.2准确丈量钻杆尺寸，控制钻进深度。1.3按要求钻进、用灯光测斜，偏斜过大则进行纠偏。钻进3m时，测斜一次，如果偏斜不符合设计要求，立即采取调整钻孔角度及钻进参数等措施进行纠偏，如果钻孔仍然超出设计规定，则进行补孔。2、冻结管试漏与安装2.1选择φ63×4mm无缝钢管，在断管中下套管，恢复盐水循环。2.2冻结管(含测温管)采用丝扣联接加焊接。管子端部采用底盖板和底锥密封。冻结管安装完，进行水压试漏，初压力0.8MPa，经30分钟观察，降压≤0．05MPa，再延长15分钟压力不降为合格，否就近重新钻孔下管。2.3冷冻站安装完成后要按《矿山井巷工程施工及验收规范》要求进行试漏和抽真空，确保安装质量符合设计要求。3、冻结系统安装与调试3.1按1.5倍制冷系数选配制冷设备。3.2为确保冻结施工顺利进行，冷冻站安装足够的备用制冷机组。冷冻站运转期间，要有两套的配件，备用设备完好，确保冷冻机运转正常，提高制冷效率。3.3管路用法兰连接，在盐水管路和冷却水循环管路上要设置伸缩接头、阀门和测温仪、压力表、流量计等测试元件。盐水管路经试漏、清洗后用聚苯乙烯泡沫塑料保温，保温厚度为50mm，保温层的外面用塑料薄膜包扎。集配液圈与冻结管的连接用高压胶管，每根冻结管的进出口各装阀门一个，以便控制流量。3.4冷冻机组的蒸发器及低温管路用棉絮保温，盐水箱和盐水干管用50mm厚的聚苯乙烯泡沫塑料板保温。3.5机组充氟和冷冻机加油按照设备使用说明书的要求进行。首先进行制冷系统的检漏和氮气冲洗，在确保系统无渗漏后，再充氟加油。3.6设备安...
