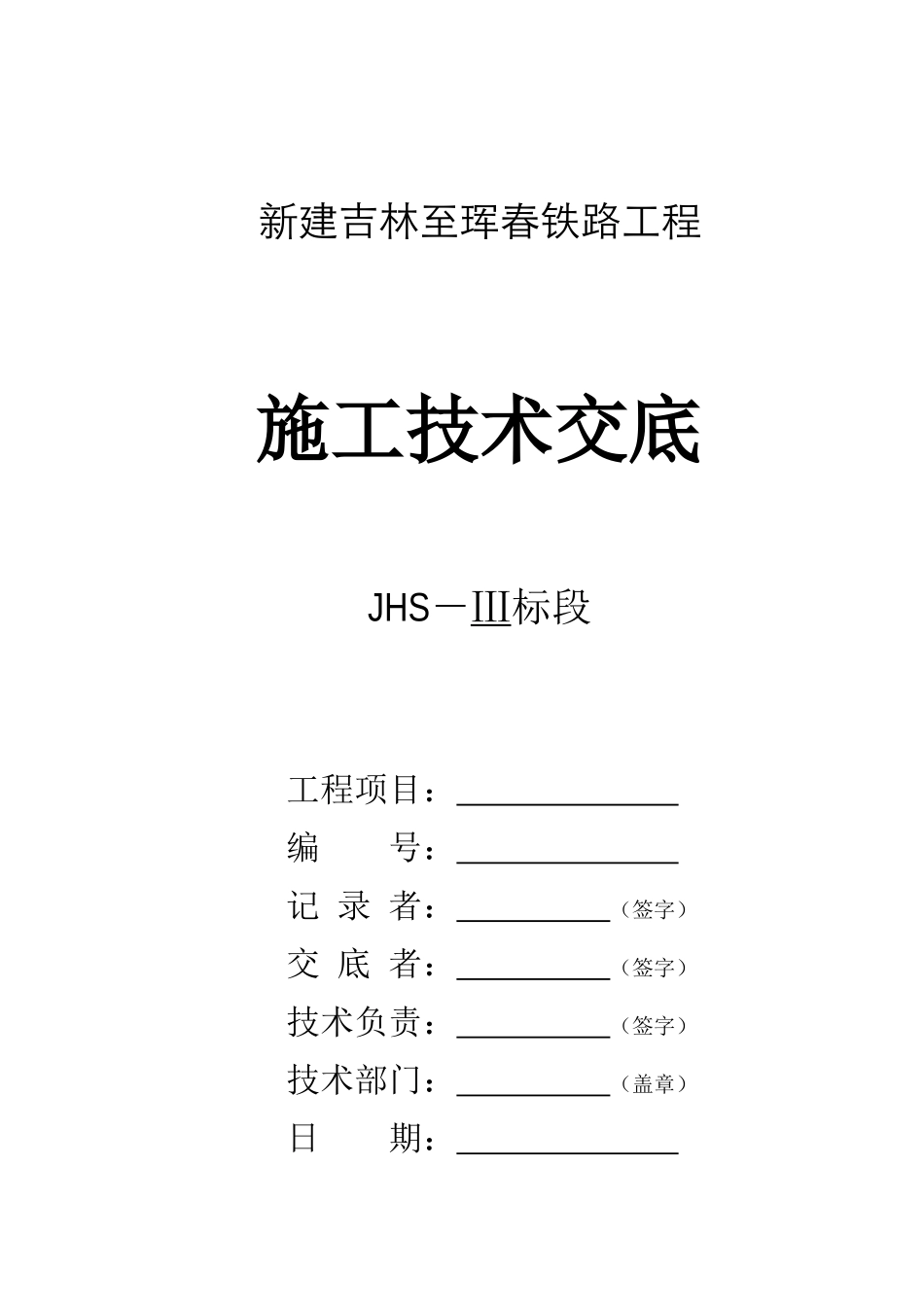

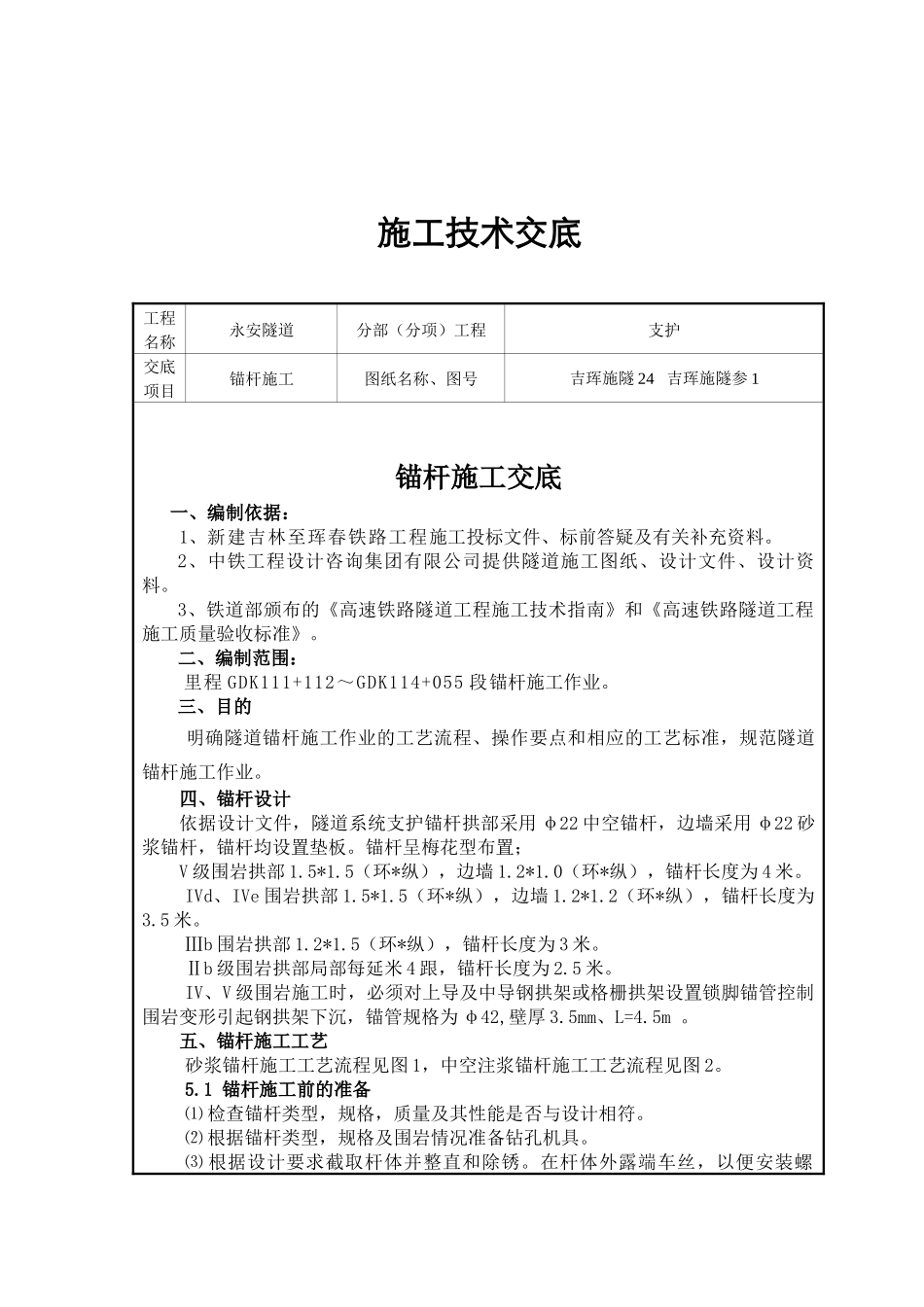

新建吉林至珲春铁路工程施工技术交底JHS－Ⅲ标段工程项目：编号：记录者：（签字）交底者：（签字）技术负责：（签字）技术部门：（盖章）日期：施工技术交底工程名称永安隧道分部（分项）工程支护交底项目锚杆施工图纸名称、图号吉珲施隧24吉珲施隧参1锚杆施工交底一、编制依据：1、新建吉林至珲春铁路工程施工投标文件、标前答疑及有关补充资料。2、中铁工程设计咨询集团有限公司提供隧道施工图纸、设计文件、设计资料。3、铁道部颁布的《高速铁路隧道工程施工技术指南》和《高速铁路隧道工程施工质量验收标准》。二、编制范围：里程GDK111+112～GDK114+055段锚杆施工作业。三、目的明确隧道锚杆施工作业的工艺流程、操作要点和相应的工艺标准，规范隧道锚杆施工作业。四、锚杆设计依据设计文件，隧道系统支护锚杆拱部采用φ22中空锚杆，边墙采用φ22砂浆锚杆，锚杆均设置垫板。锚杆呈梅花型布置；V级围岩拱部1.5*1.5（环*纵），边墙1.2*1.0（环*纵），锚杆长度为4米。IVd、IVe围岩拱部1.5*1.5（环*纵），边墙1.2*1.2（环*纵），锚杆长度为3.5米。Ⅲb围岩拱部1.2*1.5（环*纵），锚杆长度为3米。Ⅱb级围岩拱部局部每延米4跟，锚杆长度为2.5米。IV、V级围岩施工时，必须对上导及中导钢拱架或格栅拱架设置锁脚锚管控制围岩变形引起钢拱架下沉，锚管规格为φ42,壁厚3.5mm、L=4.5m。五、锚杆施工工艺砂浆锚杆施工工艺流程见图1，中空注浆锚杆施工工艺流程见图2。5.1锚杆施工前的准备⑴检查锚杆类型，规格，质量及其性能是否与设计相符。⑵根据锚杆类型，规格及围岩情况准备钻孔机具。⑶根据设计要求截取杆体并整直和除锈。在杆体外露端车丝，以便安装螺母，在杆体每隔1米安放隔离件，以使杆体在孔内居中，保证有足够的保护层。5.2锚杆钻孔锚杆钻孔利用自制多功能台架配合风动凿岩机成孔，施工中严格按照设计间距布孔，钻孔方向尽可能垂直结构面或初喷砼表面；锚杆孔比杆径大15㎜，深度误差不得大于±50mm；成孔后采用高压风清孔。图1砂浆锚杆施工工艺流程图5.3注浆及安装5.3.1砂浆锚杆的注浆安装：锚杆注浆安装前须先做好材料、机具、脚手平台和场地准备工作，注浆材料使用硅酸盐或普通硅酸盐42.5水泥，粒径小于2.5mm的砂子，并须过筛，胶骨比1:1，水灰比0.40，砂浆标号不小于M20。砂浆锚杆作业程序是：先注浆，后放锚杆，具体操作是：先将水注入牛角泵内，并倒入少量砂浆，初压水和稀浆湿润管路，然后再将已调好的砂浆倒入泵内。将注浆管插至锚杆眼底，将泵盖压紧密封，一切就绪后，慢慢打开阀门开始注浆。在气压推动下，将砂浆不断压入眼底，注浆管跟着缓缓退出眼孔，并始终保持注浆管口埋在砂浆内，以免浆中出现空洞，将注浆管全部抽出后，立即把锚杆插入眼孔，然后用木楔堵塞眼口，防止砂浆流失。锚杆孔中必须注满砂浆，发现不满须拨出锚杆重新注浆。注浆管不准对人放置，以防止高压喷出物射击伤人。砂浆应随用随拌，在初凝前全部用完，使用掺速凝剂砂浆时，一次拌制砂浆数量不应多于3个孔，以免时间过长，使砂浆在泵、管中凝结。锚注完成后，应及时清洗，整理注浆用具，除掉砂浆凝聚物，为下次使用创造好条件。待水泥浆体的强度达到10Mpa后安装垫板和紧固螺帽。5.3.2中空注浆锚杆的注浆安装：锚杆安装：采用自制多功能台架配合风枪人工钻孔，钻进至设计深度后，高压风清孔；检查孔中是否有异物堵塞；若有，应清除干净，再将锚杆插入孔内，锚杆外露长度满足安装止浆塞、垫板螺栓为宜；将止浆塞通过锚杆外露端打入10cm左右，安装垫板及螺母，此时不宜上紧。锚杆注浆：检查注浆泵及其零部件是否备齐和正常，熟悉有关泵的操作程序。用水或风检查孔体是否畅通，孔口返水或返风即可。迅速将锚杆和注浆管及泵用快速接头连接好。配制浆液，水灰比、和易性符合设计和规范要求。开动注浆泵注浆，整个过程应连续不停顿，一次完成，观察到浆液从止浆塞边缘流出或压力表达到设计值，即可停泵。完成一根锚杆注浆后，迅速卸下注浆软管并安装至另一根锚杆，进行注浆。完成整个注浆后，及时清洗及保养注浆泵。灰浆达到设计强度后，上紧垫板及螺母。六、材料规格及材质要求1、砂浆锚杆：采用牌号HRB...
