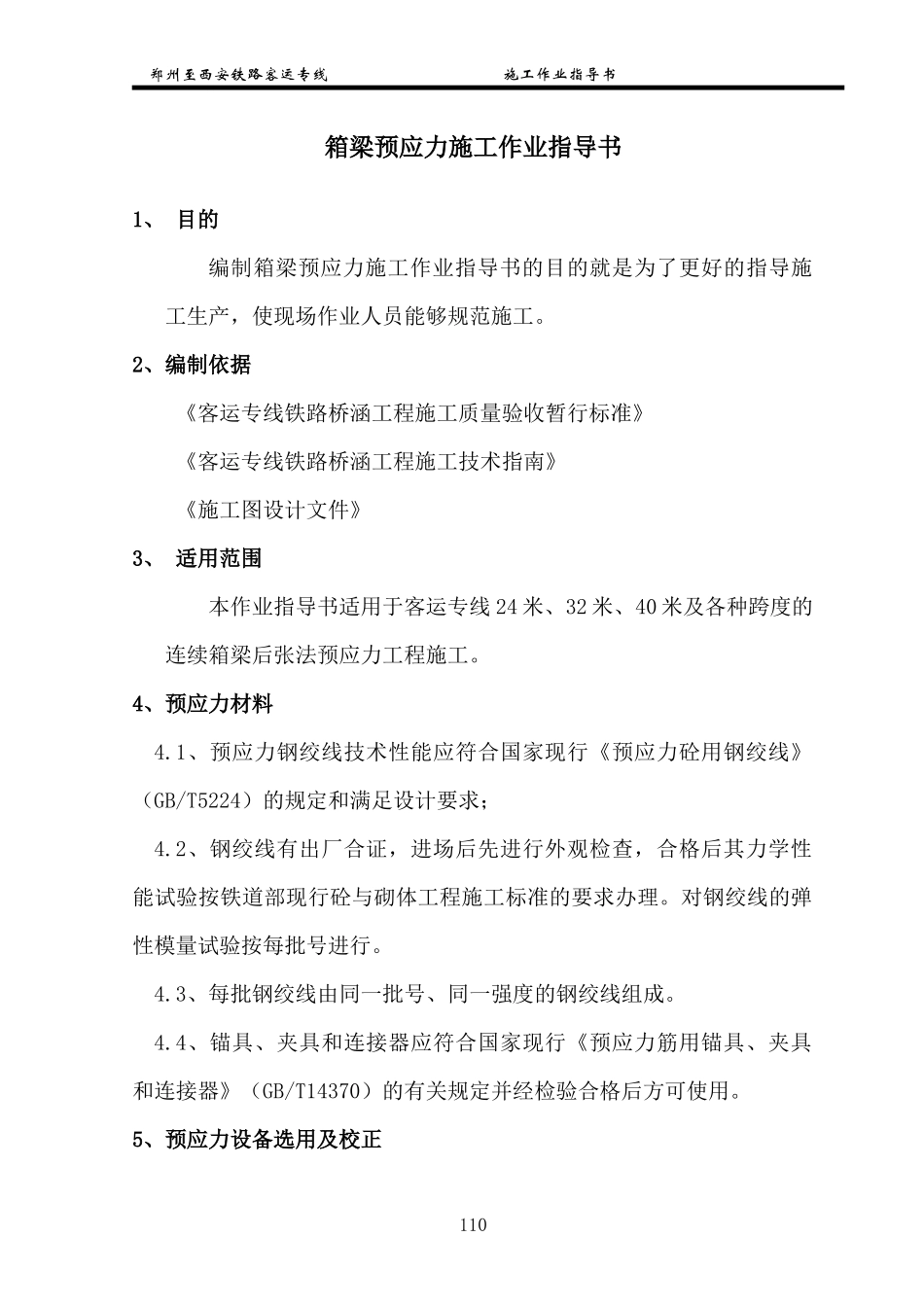

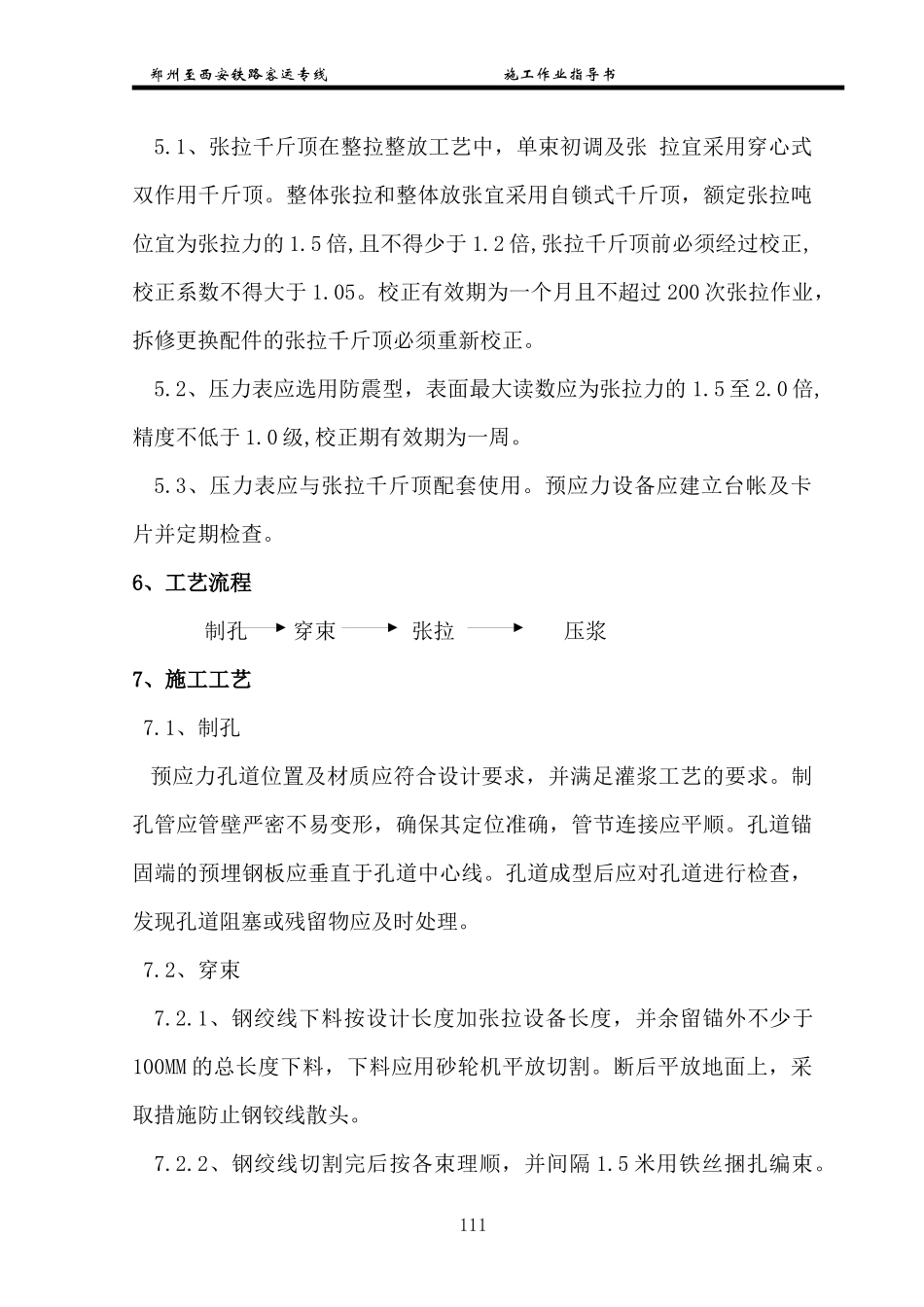

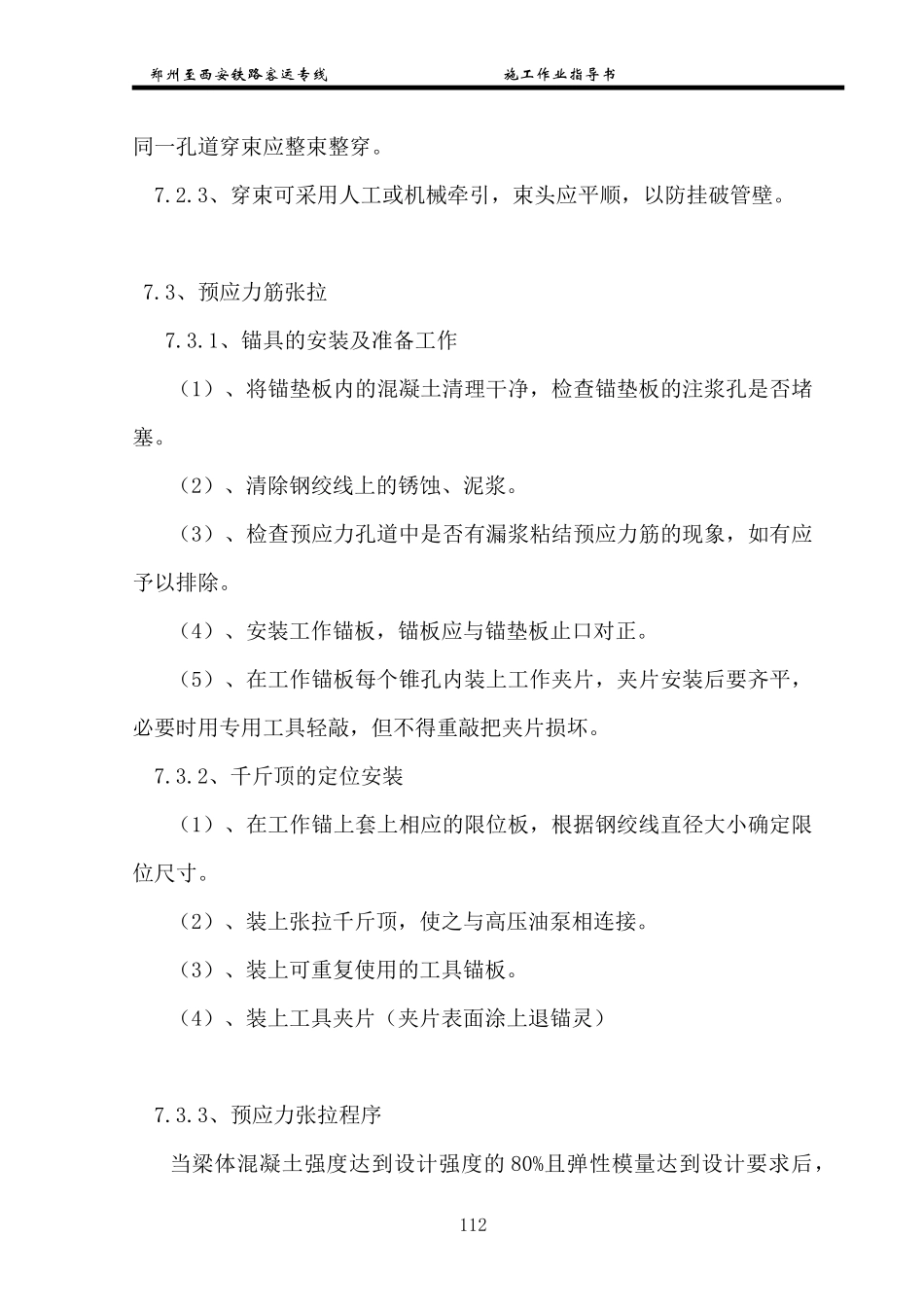

郑州至西安铁路客运专线施工作业指导书箱梁预应力施工作业指导书1、目的编制箱梁预应力施工作业指导书的目的就是为了更好的指导施工生产，使现场作业人员能够规范施工。2、编制依据《客运专线铁路桥涵工程施工质量验收暂行标准》《客运专线铁路桥涵工程施工技术指南》《施工图设计文件》3、适用范围本作业指导书适用于客运专线24米、32米、40米及各种跨度的连续箱梁后张法预应力工程施工。4、预应力材料4.1、预应力钢绞线技术性能应符合国家现行《预应力砼用钢绞线》（GB/T5224）的规定和满足设计要求；4.2、钢绞线有出厂合证，进场后先进行外观检查，合格后其力学性能试验按铁道部现行砼与砌体工程施工标准的要求办理。对钢绞线的弹性模量试验按每批号进行。4.3、每批钢绞线由同一批号、同一强度的钢绞线组成。4.4、锚具、夹具和连接器应符合国家现行《预应力筋用锚具、夹具和连接器》（GB/T14370）的有关规定并经检验合格后方可使用。5、预应力设备选用及校正110郑州至西安铁路客运专线施工作业指导书5.1、张拉千斤顶在整拉整放工艺中，单束初调及张拉宜采用穿心式双作用千斤顶。整体张拉和整体放张宜采用自锁式千斤顶，额定张拉吨位宜为张拉力的1.5倍,且不得少于1.2倍,张拉千斤顶前必须经过校正,校正系数不得大于1.05。校正有效期为一个月且不超过200次张拉作业，拆修更换配件的张拉千斤顶必须重新校正。5.2、压力表应选用防震型，表面最大读数应为张拉力的1.5至2.0倍,精度不低于1.0级,校正期有效期为一周。5.3、压力表应与张拉千斤顶配套使用。预应力设备应建立台帐及卡片并定期检查。6、工艺流程制孔穿束张拉压浆7、施工工艺7.1、制孔预应力孔道位置及材质应符合设计要求，并满足灌浆工艺的要求。制孔管应管壁严密不易变形，确保其定位准确，管节连接应平顺。孔道锚固端的预埋钢板应垂直于孔道中心线。孔道成型后应对孔道进行检查，发现孔道阻塞或残留物应及时处理。7.2、穿束7.2.1、钢绞线下料按设计长度加张拉设备长度，并余留锚外不少于100MM的总长度下料，下料应用砂轮机平放切割。断后平放地面上，采取措施防止钢铰线散头。7.2.2、钢绞线切割完后按各束理顺，并间隔1.5米用铁丝捆扎编束。111郑州至西安铁路客运专线施工作业指导书同一孔道穿束应整束整穿。7.2.3、穿束可采用人工或机械牵引，束头应平顺，以防挂破管壁。7.3、预应力筋张拉7.3.1、锚具的安装及准备工作（1）、将锚垫板内的混凝土清理干净，检查锚垫板的注浆孔是否堵塞。（2）、清除钢绞线上的锈蚀、泥浆。（3）、检查预应力孔道中是否有漏浆粘结预应力筋的现象，如有应予以排除。（4）、安装工作锚板，锚板应与锚垫板止口对正。（5）、在工作锚板每个锥孔内装上工作夹片，夹片安装后要齐平，必要时用专用工具轻敲，但不得重敲把夹片损坏。7.3.2、千斤顶的定位安装（1）、在工作锚上套上相应的限位板，根据钢绞线直径大小确定限位尺寸。（2）、装上张拉千斤顶，使之与高压油泵相连接。（3）、装上可重复使用的工具锚板。（4）、装上工具夹片（夹片表面涂上退锚灵）7.3.3、预应力张拉程序当梁体混凝土强度达到设计强度的80%且弹性模量达到设计要求后，112郑州至西安铁路客运专线施工作业指导书即可进行早期部分张拉。在梁体混凝土强度达到设计强度的100%且弹性模量达100%时，混凝土龄期满足10d方能进行终张拉。张拉时的强度要求以现场同条件养护混凝土试块的试压报告为准。在进行第一孔梁张拉时需要对管道摩阻损失、锚圈摩阻损失进行测量。根据测量结果对张拉控制应力作适当调整，确保有效应力值。箱梁两侧腹板宜对称张拉，其不平衡束最大不超过一束，张拉同束钢绞线应由两端对称同步进行，且按设计规定的编号及张拉顺序张拉。张拉时分级加载，按照10%σk→20%σk→100%σk→0对应的张拉力分别量测伸长值。张拉控制采用张拉应力和伸长值双控，以张拉应力控制为主，以伸长值进行校核，当实际伸长值与理论伸长值差超过6％时，应停止张拉，等查明原因并采取措施后再进行施工。张拉程序为：0→10％σk→100％σk（持荷5min锚固）→补拉100％σk（测量长度）→锚固σk为张拉时的控制应力（包括预应力损失在内），...
