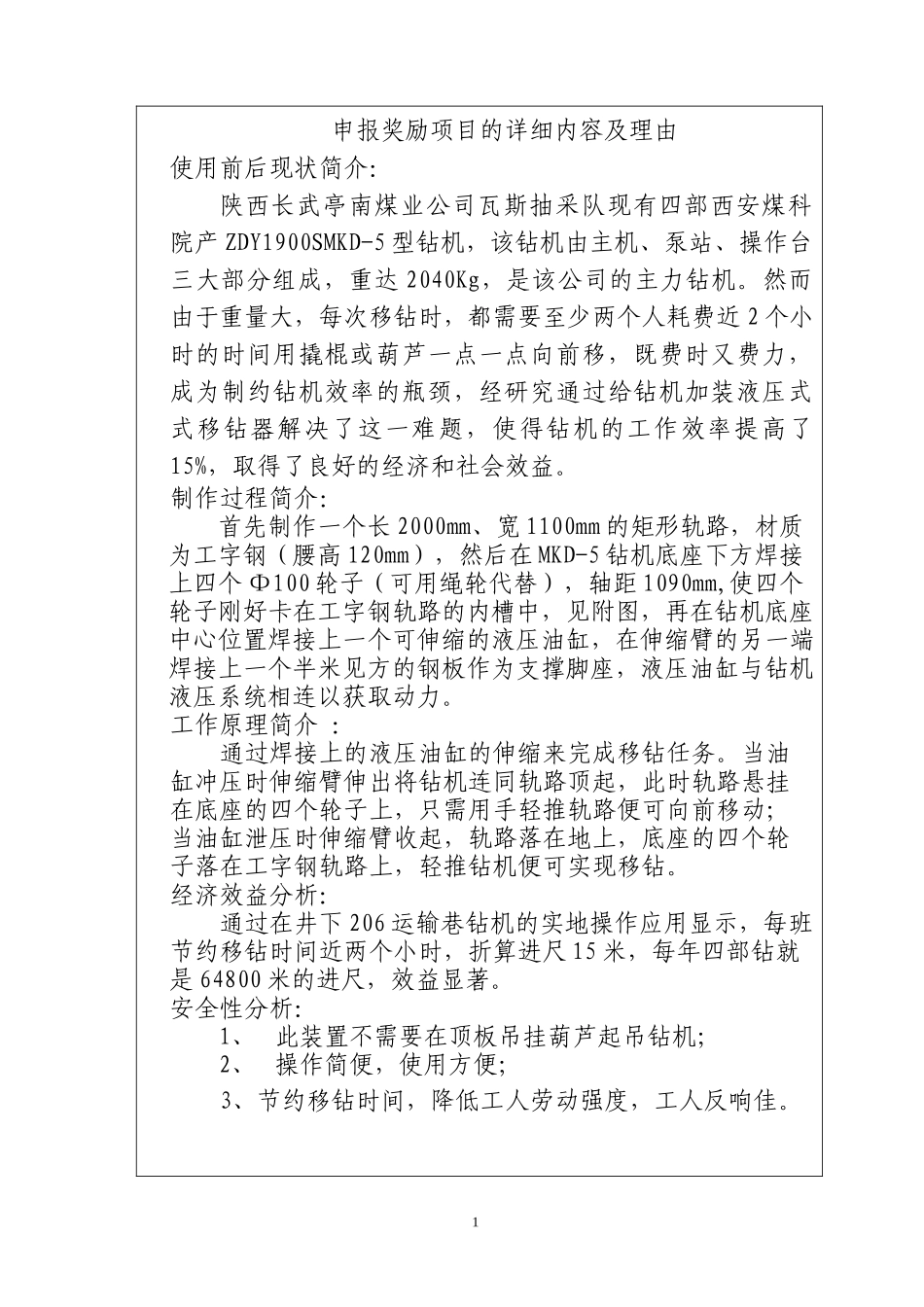

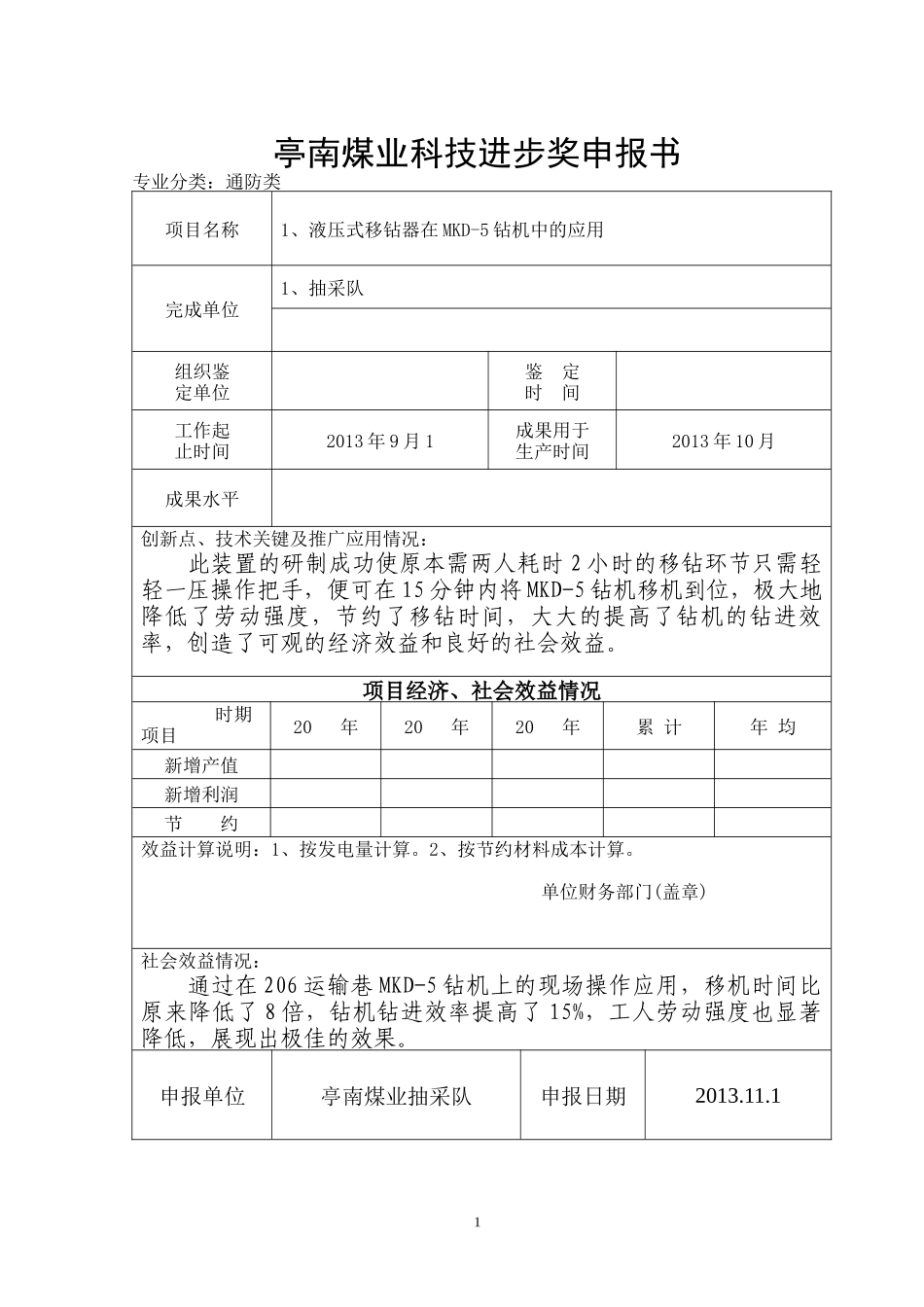

亭南煤业科技进步奖申报书专业分类：通防类项目名称1、液压式移钻器在MKD-5钻机中的应用完成单位1、抽采队组织鉴定单位鉴定时间工作起止时间2013年9月1成果用于生产时间2013年10月成果水平创新点、技术关键及推广应用情况：此装置的研制成功使原本需两人耗时2小时的移钻环节只需轻轻一压操作把手，便可在15分钟内将MKD-5钻机移机到位，极大地降低了劳动强度，节约了移钻时间，大大的提高了钻机的钻进效率，创造了可观的经济效益和良好的社会效益。项目经济、社会效益情况时期项目20年20年20年累计年均新增产值新增利润节约效益计算说明：1、按发电量计算。2、按节约材料成本计算。单位财务部门(盖章)社会效益情况：通过在206运输巷MKD-5钻机上的现场操作应用，移机时间比原来降低了8倍，钻机钻进效率提高了15%，工人劳动强度也显著降低，展现出极佳的效果。申报单位亭南煤业抽采队申报日期2013.11.11申报奖励项目的详细内容及理由使用前后现状简介：陕西长武亭南煤业公司瓦斯抽采队现有四部西安煤科院产ZDY1900SMKD-5型钻机，该钻机由主机、泵站、操作台三大部分组成，重达2040Kg，是该公司的主力钻机。然而由于重量大，每次移钻时，都需要至少两个人耗费近2个小时的时间用撬棍或葫芦一点一点向前移，既费时又费力，成为制约钻机效率的瓶颈，经研究通过给钻机加装液压式式移钻器解决了这一难题，使得钻机的工作效率提高了15%，取得了良好的经济和社会效益。制作过程简介：首先制作一个长2000mm、宽1100mm的矩形轨路，材质为工字钢（腰高120mm），然后在MKD-5钻机底座下方焊接上四个Φ100轮子（可用绳轮代替），轴距1090mm,使四个轮子刚好卡在工字钢轨路的内槽中，见附图，再在钻机底座中心位置焊接上一个可伸缩的液压油缸，在伸缩臂的另一端焊接上一个半米见方的钢板作为支撑脚座，液压油缸与钻机液压系统相连以获取动力。工作原理简介：通过焊接上的液压油缸的伸缩来完成移钻任务。当油缸冲压时伸缩臂伸出将钻机连同轨路顶起，此时轨路悬挂在底座的四个轮子上，只需用手轻推轨路便可向前移动；当油缸泄压时伸缩臂收起，轨路落在地上，底座的四个轮子落在工字钢轨路上，轻推钻机便可实现移钻。经济效益分析：通过在井下206运输巷钻机的实地操作应用显示，每班节约移钻时间近两个小时，折算进尺15米，每年四部钻就是64800米的进尺，效益显著。安全性分析：1、此装置不需要在顶板吊挂葫芦起吊钻机；2、操作简便，使用方便；3、节约移钻时间，降低工人劳动强度，工人反响佳。1主要完成人员情况表项目名称1、液压式钻机移动器完成单位陕西长武亭南煤业有限责任公司抽采队序号姓名性别年龄职称、职务对本项目贡献内容1王吉斋男46队长方案指导2唐在录男49书记/助工方案指导3张宝第男24技术员项目具体实施4尹志勇男技术员项目具体实施5李富裕男中技项目具体实施注：1、每个项目的此页按汇总表顺序装订在一起；2、按公司要求，项目完成人员每个项目数量不超过11人。2泄压时轮子与轨道相对位置冲压时轮子与轨道相对位置3申报奖励项目的详细内容及理由现状简介：陕西长武亭南煤业公司瓦斯抽采队现有四部西安煤科院产ZDY1900SMKD-5型钻机，该钻机由主机、泵站、操作台三大部分组成，重达2040Kg，是该公司的主力钻机。然而由于重量大，每次移钻时，都需要至少两个人耗费近2个小时的时间用撬棍或葫芦一点一点向前移，既费时又费力，成为制约钻机效率的瓶颈，经研究通过给钻机加装液压式式移钻器解决了这一难题，使得钻机的工作效率提高了15%，取得了良好的经济和社会效益。制作过程简介：首先制作一个长2000mm、宽1100mm的矩形轨路，材质为工字钢（腰高120mm），然后在MKD-5钻机底座下方焊接上四个Φ100轮子（可用绳轮代替），轴距1090mm,使四个轮子刚好卡在工字钢轨路的内槽中，见附图，再在钻机底座中心位置焊接上一个可伸缩的液压油缸，在伸缩臂的另一端焊接上一个半米见方的钢板作为支撑脚座，液压油缸与钻机液压系统相连以获取动力。工作原理简介：通过焊接上的液压油缸的伸缩来完成移钻任务。当油缸冲压时伸缩臂伸出将钻机连同轨路顶起，此时轨路悬挂在底座的四个轮子上，只需用手轻推轨路...
