甲板线的特点VIP免费

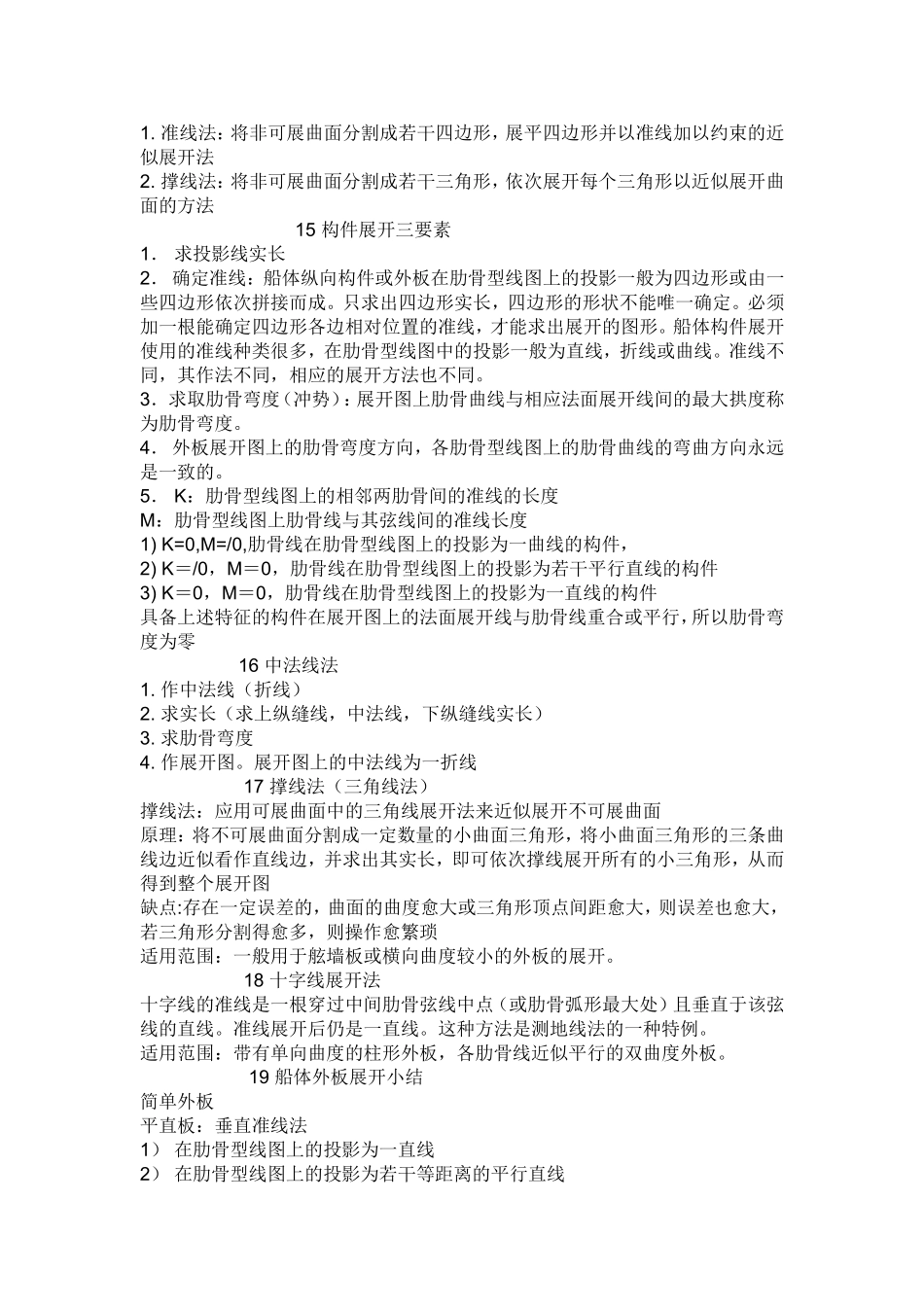

甲板线的特点同一层甲板自首至尾所有的横剖线的形状都相同，型深处的甲板横剖线称为梁拱曲线，又称为抛势线，梁拱曲线能表示所有的甲析横剖线形状；同一层甲板从中心至两舷所有的纵剖线形状相同，是A的必然结果，甲板中线能表示所有甲板纵剖线形状；对于多层甲板来讲，各层甲板中线具有相同的弯曲度，甲板间高度是相对甲板中线的垂直高度。2甲板线放样的步骤1．划纵剖线图上的甲板边线，2．划水线图上的甲板边线；3．划横剖线图上的甲板边线；4．划纵剖线图上的甲板中心线；此方法称为边线返中线法，由边线作中线对于多层甲板而言，存在中线返边线法。3型线精确性体现的方面1.投影一致性：任意一点在各视图上的长，宽，高型值应吻合：2.协调性：同组型线的间距大小有规律变化，不时大时小，3.光顺性：型线曲率和缓变化，没有局部凹凸和突变。4梁拱样板全船只需要制作型宽处，（般在中横剖面处）的一块梁拱样板，梁拱样板的作用：绘制纵剖线图上的甲板中心线，绘制肋骨型线图上的横梁线。5舷侧边平线和船底底平线1．侧平线：横剖线与舷侧平面的切点（或交点）的轨迹线；2．底平线：横剖线与船底平面的切点（或交点）的轨迹线；3．划法：在站线上用样条录取切点（或交点）的半宽值（底平线）或高度值（侧平线），置于水线图或纵剖图对应的站线上，用样条连顺。如果不光顺，则要进行修顺并将改动的点返划到横剖线图上去修正横剖线。斜剖线可以综合检验型线的光顺性。6肋骨型线的放样方法和步骤1．设置肋骨线在纵剖线图和半宽水线图上，根据肋位，作各肋位剖面的投影直线。2.量取肋骨型值量取每号肋骨线与各水线，纵剖线，甲板边线，舷墙顶线等型线交点的半宽，高度值3.绘制肋骨型线按肋骨型值表或型值棒将每号肋骨的半宽，高度型值转录到横剖线图上，用样条将同肋骨型值点连顺。7首柱放样的主要内容1.修改和确定首圆弧半径，绘制各水线，甲板边线，甲板折角线和舷墙顶线等的首圆弧，2.绘制首柱板与外板的接缝线，3.绘制首部肋骨根部型线。8肋骨型线放样的内容1.绘制船体肋骨型线（所求肋位处的全宽肋骨型线）、2.绘制各肋位处的横梁曲线，注：[船体制图]中肋骨型线图表达的内容：1.肋骨型线只作一半，2.外板接缝线（边接缝线和分段接缝线）3.构件交线4.假想连线9尾轴出口处肋骨型线的光顺要求1.保证轴壳本身的光顺性（横向和纵向）横向：圆弧纵向：斜剖轴壳曲线光顺（各肋位处的圆弧半径变化有规律）2.保证轴壳纵向及横向都能与船体曲面光顺过渡横向：反圆弧纵向：反圆弧圆心曲线光顺10纵向结构线放样的内容1．在肋骨型线图上划出纵向构件的结构理论线或投影线（即：与船体型表面的交线，与肋骨剖面的交线及其边界线的投影线）11外板接缝线的排列1.外板接缝线的排列，主要是参照设计提供的肋骨型线图和外板展开图2.外板纵缝线排列首先：在中横剖面肋骨线上，按设计板宽排列平板龙骨，舭部列板和舷顶列板等主要受力列板，并按同样的板宽向首，尾延伸，绘出其光顺的纵缝线。然后：根据钢板规格和其它工艺要求，从中部向首，尾排列其它列板的纵缝线。3.横缝线平行于肋骨剖面，而且要求布置在1/4或3/4肋距附近（从局部强度来看，该处的距为零，容易保证强度。若布置发生困难时，则应排在1/3或2/3肋距处，避免排在1/2肋位处，因为此处为弯矩峰值。）12求空间直线段的实长的原理和方法1．原理：根据正投影的基本性质，当空间直线段在某一投影面或与某一投影面平行时，该直线段在此投影面上的投影反映实长。2．方法（直角三角形法，旋转法，变换投影面法）把空间任意位置的直线段投影到与之平行的投影面上使投影面平行于空间任意位置的直线段13可展曲面的构件的展开1.柱面--平行线法柱面展开三要素1）正断线的实长2）素线的实长3）正断线与素线的相对位置2.锥面（包括台面）--放射线法3.任意可展曲面--三角形法14船体构件展开的方法根据构件（例如外板和纵向构件）在肋骨型线图上的投影求出其在展开后的真实形状和尺寸船体构件展开的方法：1.准线法：将非可展曲面分割成若干四边形，展平四边形并以准线加以约束的近似展开法2.撑线法：将非可展曲面分割成若干三角形，依次展开每个三角形以近似...
