仿电镀银树脂及推荐配方VIP免费

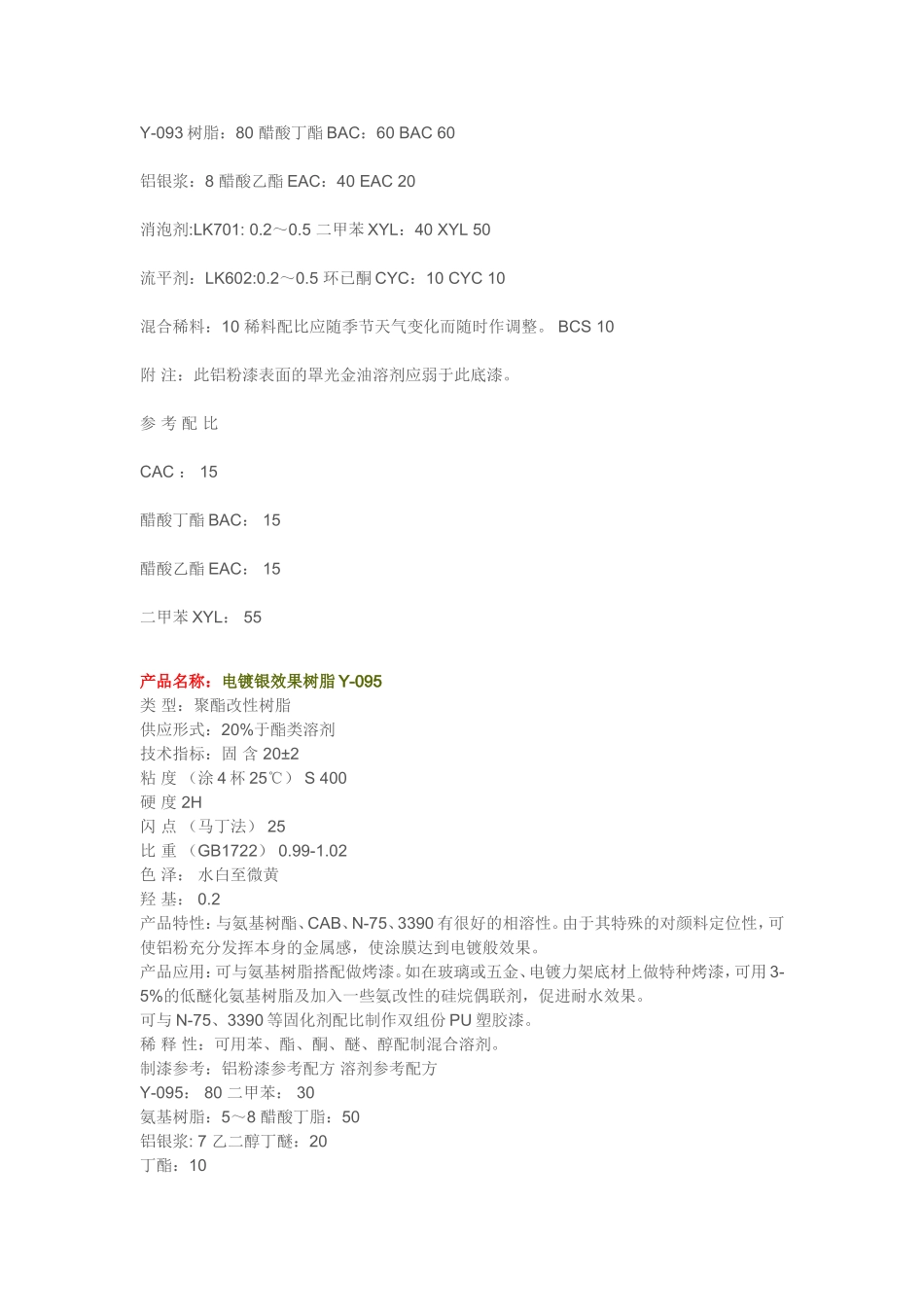

仿电镀银树脂字体大小：大|中|小2010-07-3115:10阅读(421)评论(0)分类：产品名称：电镀银效果树脂Y-092类型：醋酸纤维素改性树脂供应形式：25%于酯类溶剂技术指标：固体份25±2粘度（pa.s/25℃）400比重1.02玻璃化温度95硬度H色泽水白至淡黄应用：由于其特殊的对铝粉的定位漂浮性，能使得普通铝粉充分发挥本身的金属感,使漆膜达到电镀般的效果。60-80℃环境中烘烤10分钟,48小时后耐酒精擦拭100次以上,故可作高档电子产品的单组份面漆.稀释性：与NC、CAB热塑性丙烯酸树脂有很好的相溶性。用苯、酯、酮、醚、醇类溶剂适当调配慢干的混合溶剂作本品的稀释剂。制漆参考：铝粉漆参考配方喷涂混合稀料配方Y-092树脂：80丁酮：15铝银浆：7丙酮：22.5消泡剂:LK701：0.2-0.5丁酯:20流平剂：LK702:0.2-0.5乙二醇丁醚:20丁酯：5S-150溶剂油:22.5丁酮：5乙二醇丁醚：3注意事项:稀料配比应针对各种底材和季节变化而随时作相应的调整。油漆体系中也可添加各类助剂以达到客户特定的要求。产品名称：电镀银效果树脂Y-093类型：纤维素混合型丙烯酸树脂供应形式：32%于酯类溶剂技术指标：固含32±2粘度（涂4杯25℃）S600酸值<5色泽水白至微黄硬度H耐酒精40次应用：由于其特殊的对颜料的定位性，故多应用于高档单组份铝粉漆、珠光漆，能起到定向排列、缩小闪光粒径、增加金属感白亮度的特殊效果。注意事项：对ABS附着力极佳，耐醇24小时后70次，导电、硬度均能达到一般要求。稀释性：溶于酯类、酮类等强混合溶剂，不溶于甲苯、二甲苯等。制漆参考：铝粉漆参考配方喷涂混合稀料配方夏季冬季Y-093树脂：80醋酸丁酯BAC：60BAC60铝银浆：8醋酸乙酯EAC：40EAC20消泡剂:LK701:0.2～0.5二甲苯XYL：40XYL50流平剂：LK602:0.2～0.5环已酮CYC：10CYC10混合稀料：10稀料配比应随季节天气变化而随时作调整。BCS10附注：此铝粉漆表面的罩光金油溶剂应弱于此底漆。参考配比CAC：15醋酸丁酯BAC：15醋酸乙酯EAC：15二甲苯XYL：55产品名称：电镀银效果树脂Y-095类型：聚酯改性树脂供应形式：20%于酯类溶剂技术指标：固含20±2粘度（涂4杯25℃）S400硬度2H闪点（马丁法）25比重（GB1722）0.99-1.02色泽：水白至微黄羟基：0.2产品特性：与氨基树酯、CAB、N-75、3390有很好的相溶性。由于其特殊的对颜料定位性，可使铝粉充分发挥本身的金属感，使涂膜达到电镀般效果。产品应用：可与氨基树脂搭配做烤漆。如在玻璃或五金、电镀力架底材上做特种烤漆，可用3-5%的低醚化氨基树脂及加入一些氨改性的硅烷偶联剂，促进耐水效果。可与N-75、3390等固化剂配比制作双组份PU塑胶漆。稀释性：可用苯、酯、酮、醚、醇配制混合溶剂。制漆参考：铝粉漆参考配方溶剂参考配方Y-095：80二甲苯：30氨基树脂：5～8醋酸丁脂：50铝银浆:7乙二醇丁醚：20丁酯：10消泡剂：LK701：0.2～0.5流平剂：LK602：0.2～0.5干燥条件：130℃～180℃5～20分钟附注：本品也可与各类固化剂（5～8%加量）配比做双组份塑胶漆，效果优于常规羟基丙烯酸树脂。产品名称：电镀银效果树脂Y-096类型：醋酸纤维素改性树脂供应形式：25%于酯类溶剂技术指标：固体份25±2粘度（pa.s/25℃）220比重1.02玻璃化温度95硬度HB色泽水白至淡黄应用：由于其特殊的对铝粉的定位漂浮性，能使得普通铝粉充分发挥本身的金属感,使漆膜达到电镀般的效果。对HIPS,PC,PC+ABS底材附着力好，60-80℃环境中烘烤10分钟,48小时后耐酒精擦拭100次以上,故可作高档电子产品的单组份面漆.稀释性：与NC，CAB，热塑性丙烯酸树脂有很好的相溶性。用苯、酯、酮、醚、醇类溶剂适当调配慢干的混合溶剂作本品的稀释剂。制漆参考：铝粉漆参考配方Y-096树脂：80铝银浆：7流平剂：LK-602:0.2-0.5丁酯：5丁酮：5乙二醇丁醚：3注意事项:稀料配比应针对各种底材和季节变化而随时作相应的调整，对HIPS底材要用相对弱的溶剂，以防出现咬底。油漆体系中也可添加各类助剂以达到客户特定的要求。以上资料仅供参考，请按需要试验。包装贮存：200kg和25KG原封塑料桶，置于阴凉处可贮存一年以上。
