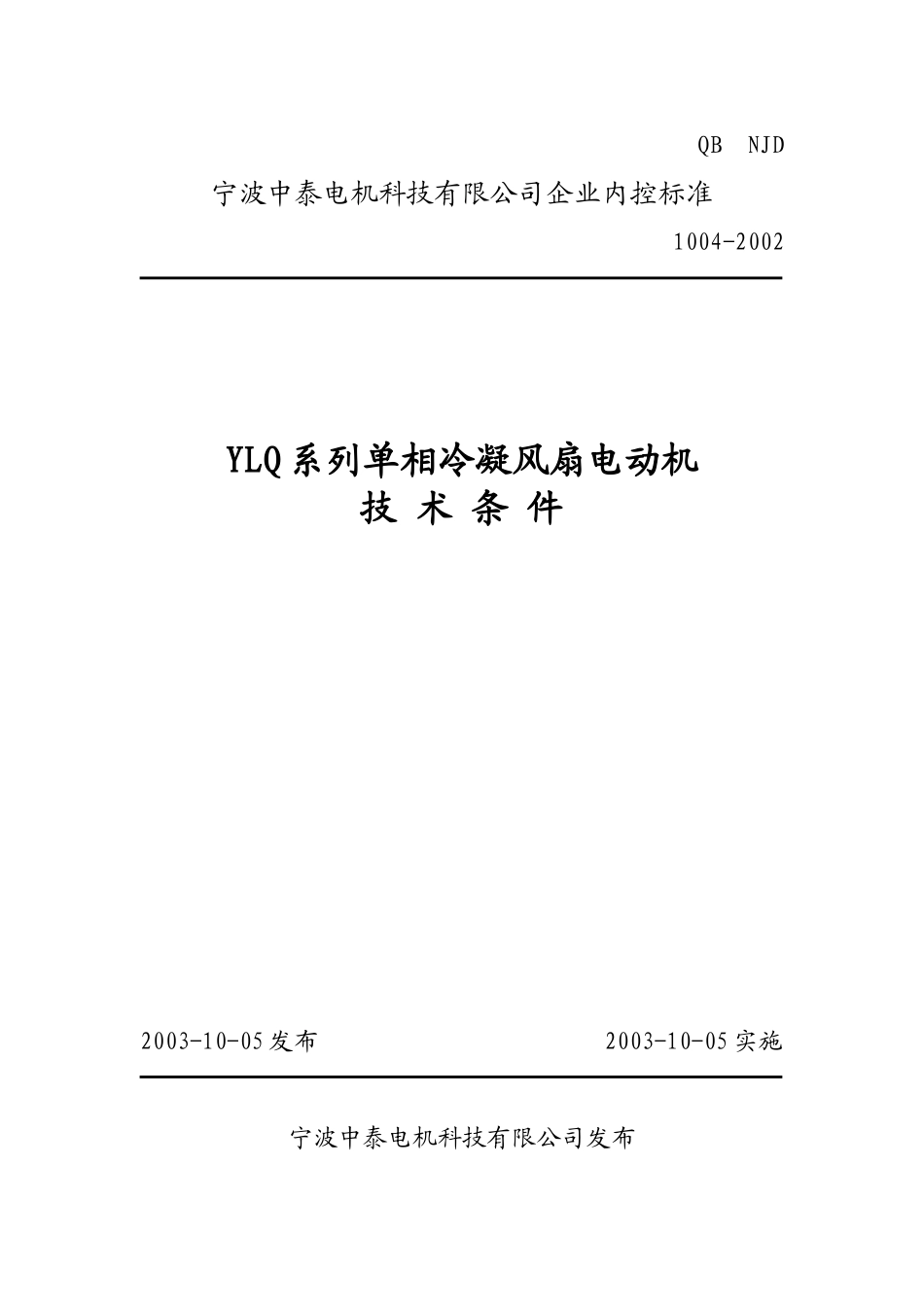

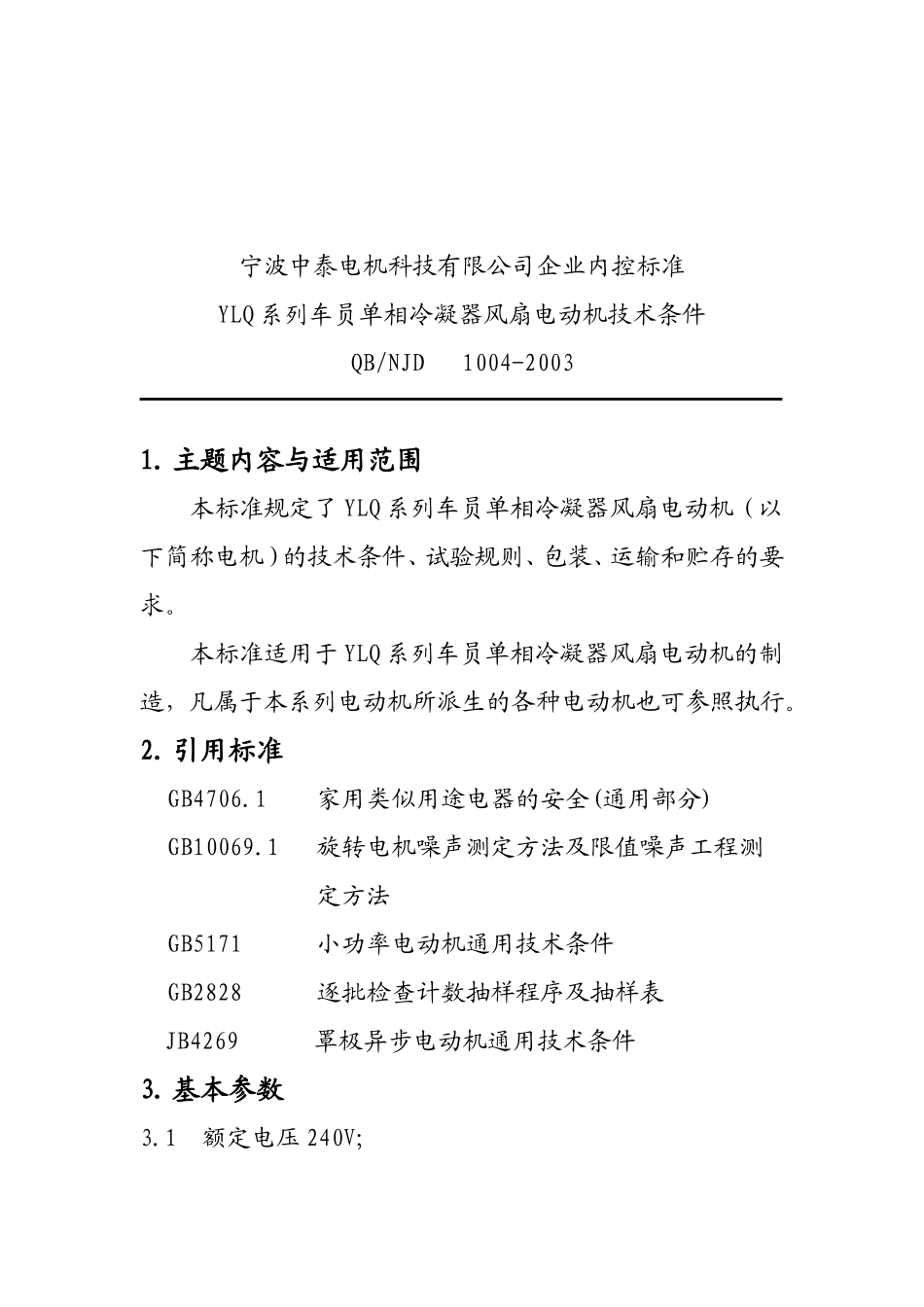

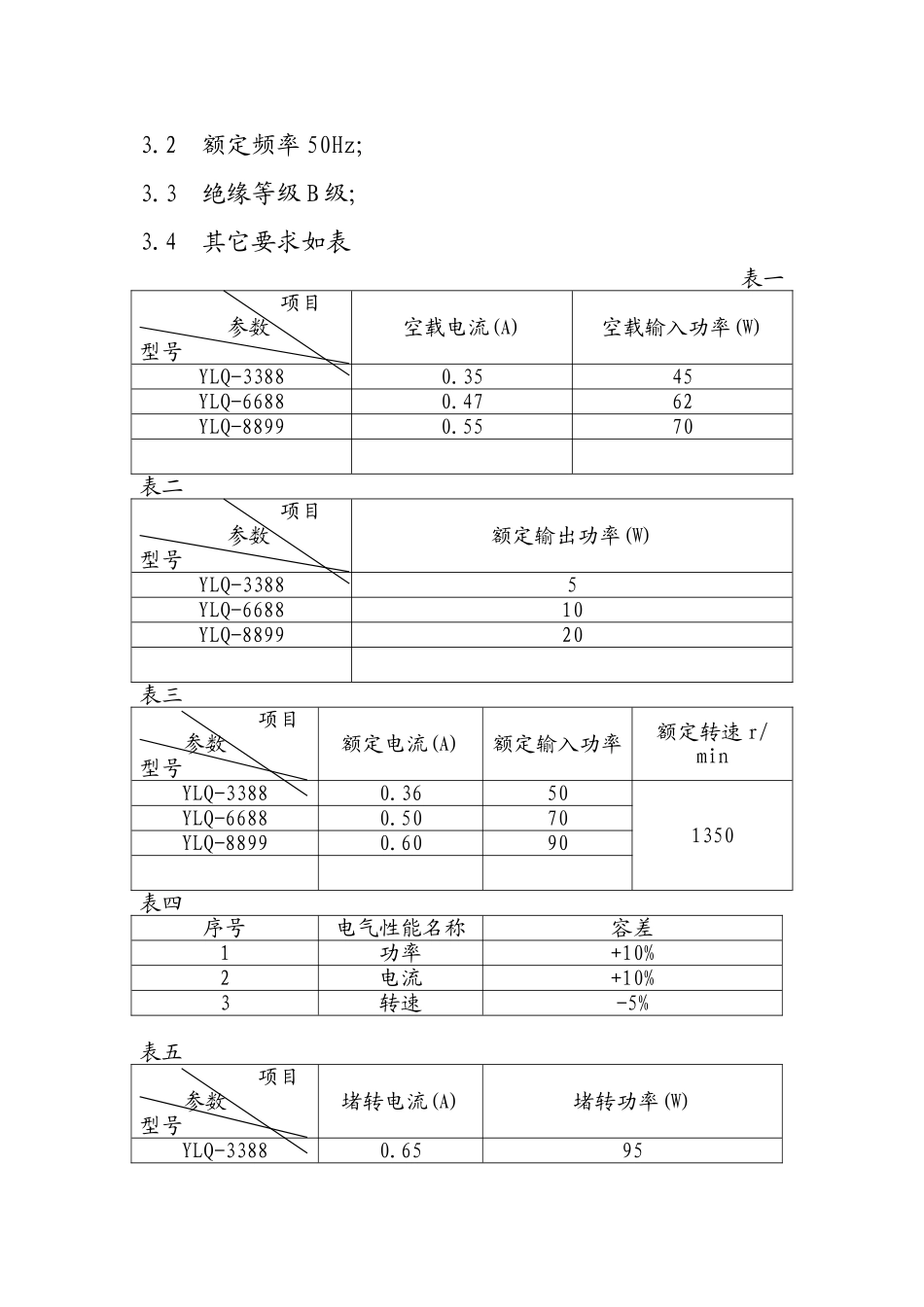

QBNJD宁波中泰电机科技有限公司企业内控标准1004-2002YLQ系列单相冷凝风扇电动机技术条件2003-10-05发布2003-10-05实施宁波中泰电机科技有限公司发布宁波中泰电机科技有限公司企业内控标准YLQ系列车员单相冷凝器风扇电动机技术条件QB/NJD1004-20031.主题内容与适用范围本标准规定了YLQ系列车员单相冷凝器风扇电动机（以下简称电机）的技术条件、试验规则、包装、运输和贮存的要求。本标准适用于YLQ系列车员单相冷凝器风扇电动机的制造，凡属于本系列电动机所派生的各种电动机也可参照执行。2.引用标准GB4706.1家用类似用途电器的安全(通用部分)GB10069.1旋转电机噪声测定方法及限值噪声工程测定方法GB5171小功率电动机通用技术条件GB2828逐批检查计数抽样程序及抽样表JB4269罩极异步电动机通用技术条件3.基本参数3.1额定电压240V;3.2额定频率50Hz;3.3绝缘等级B级;3.4其它要求如表表一项目参数型号空载电流(A)空载输入功率(W)YLQ-33880.3545YLQ-66880.4762YLQ-88990.5570表二项目参数型号额定输出功率(W)YLQ-33885YLQ-668810YLQ-889920表三项目参数型号额定电流(A)额定输入功率额定转速r/minYLQ-33880.36501350YLQ-66880.5070YLQ-88990.6090表四序号电气性能名称容差1功率+10%2电流+10%3转速-5%表五项目参数型号堵转电流(A)堵转功率(W)YLQ-33880.6595YLQ-66880.90140YLQ-88991.201604.技术要求4.1电机须按经规定的程序批准的图样和技术文件进行制造。4.2绝缘电阻按6.1条试验方法，其带电部位与接电端或非带电外露金属之间的绝缘电阻应大于10兆欧。4.3电气强度按6.2条试验方法其带电部位与接电端或非带电外露金属之间应能承受工频50Hz1500V历时1min的电气绝缘强度试验.4.4升电机定子绕组的温升限值（电阻法）为85K（带风叶）。4.5噪音电机在运行时应无明显异常杂音,按6.4条方法测定其噪音应小于48分贝(A计权)。4.6电机旋转方向从贴有商标的出轴端看为顺时针.5．检验规则产品检验分出厂检验和形式检验两种。5.1出厂检验5.1.1每台电机须经出厂检验合格后才能出厂。5.1.2出厂检验项目包括a).外观检验；b).转动检验；c).机械尺寸检验；d).定子绕阻对机壳及其相互间的耐压试验;e).定子绕阻匝间绝缘试验;f).空载电流、功率的测定。5.2型式检验5.2.1每批待出厂电机必须抽样二台，送质检科测试室进行形式检验。5.2.2形式检验项目包括a).出厂检验的全部项目；b).额定电流、功率和额定转速的测定；c).温升的试验；d).耐久性试验。6．试验方法6.1绝缘电阻测定时环境的湿度应小于85%，用直流500V兆欧表测定带电部位与接电端或外露金属部位之间的绝缘电阻。6.2电气强度试验时环境温度应小于85%，试验时无击穿及闪络现象，试验整定电流为10毫安，在批量秤时可将试验电压提高20%，时间为1秒替代。6.3温升用电阻法测定，试验电机在额定状态下运行，其连续运行时间不小于2小时。6.4噪声测定电机在空载运行情况下，离电机四周0.5米处和声级计测定,测定时背景噪音应小于40分贝.6.5试验仪器a).测量电流、电压、功率的测试仪器精度应在1.5级以上;b).电阻测定用的仪器精度在0.2级以上。7.包装、运输、贮存7．1包装、运输电机在包装前轴伸应采取临时性防锈涂封保护措施。包装箱或包装盒在运输过程中应小心轻放，避免碰撞和敲击，严禁与酸碱腐蚀物品放在一起。7.2贮存电机应放在环境空气-5～+40℃，相对湿度不大于90%，清洁、通风良好的库房内，空气不得含有腐蚀性气体。
