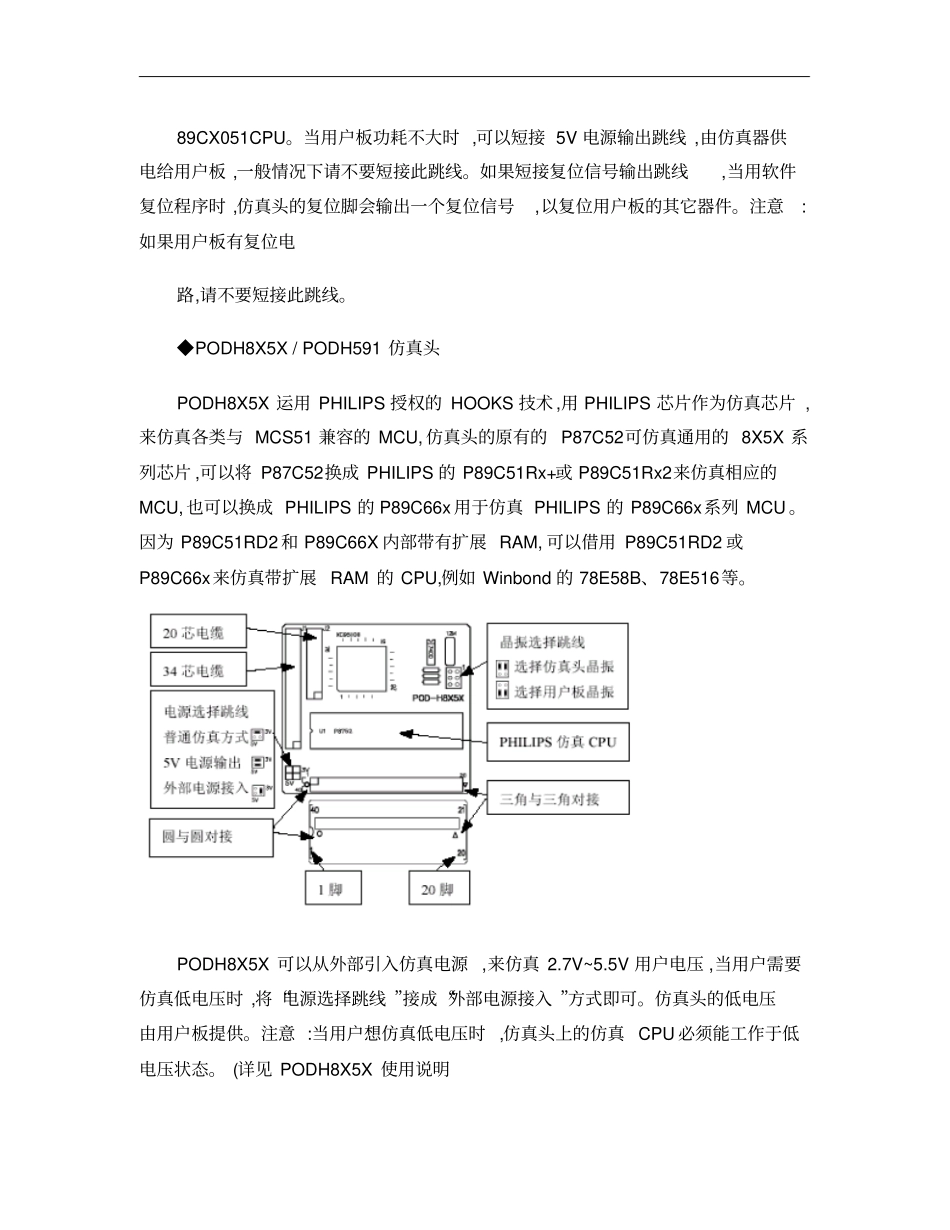

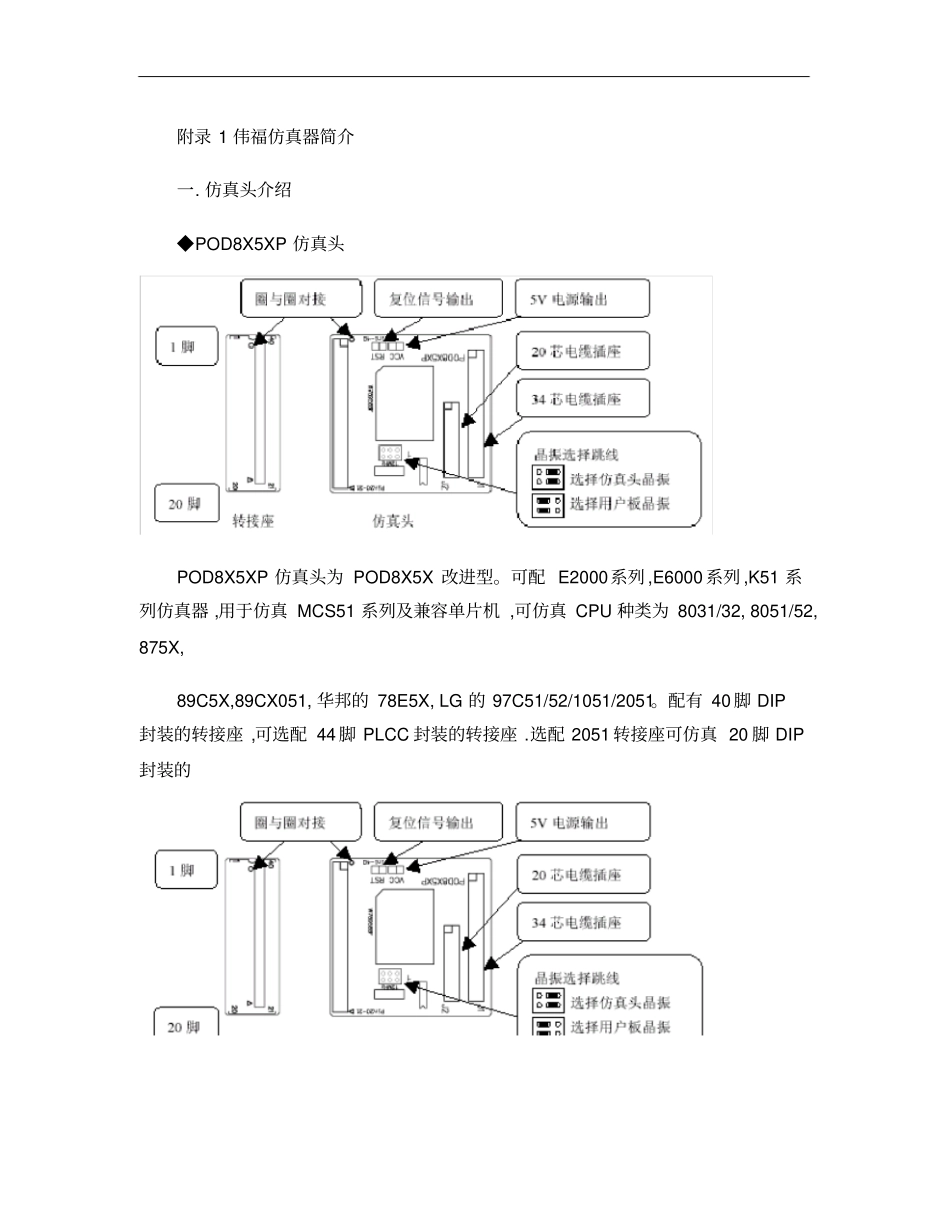

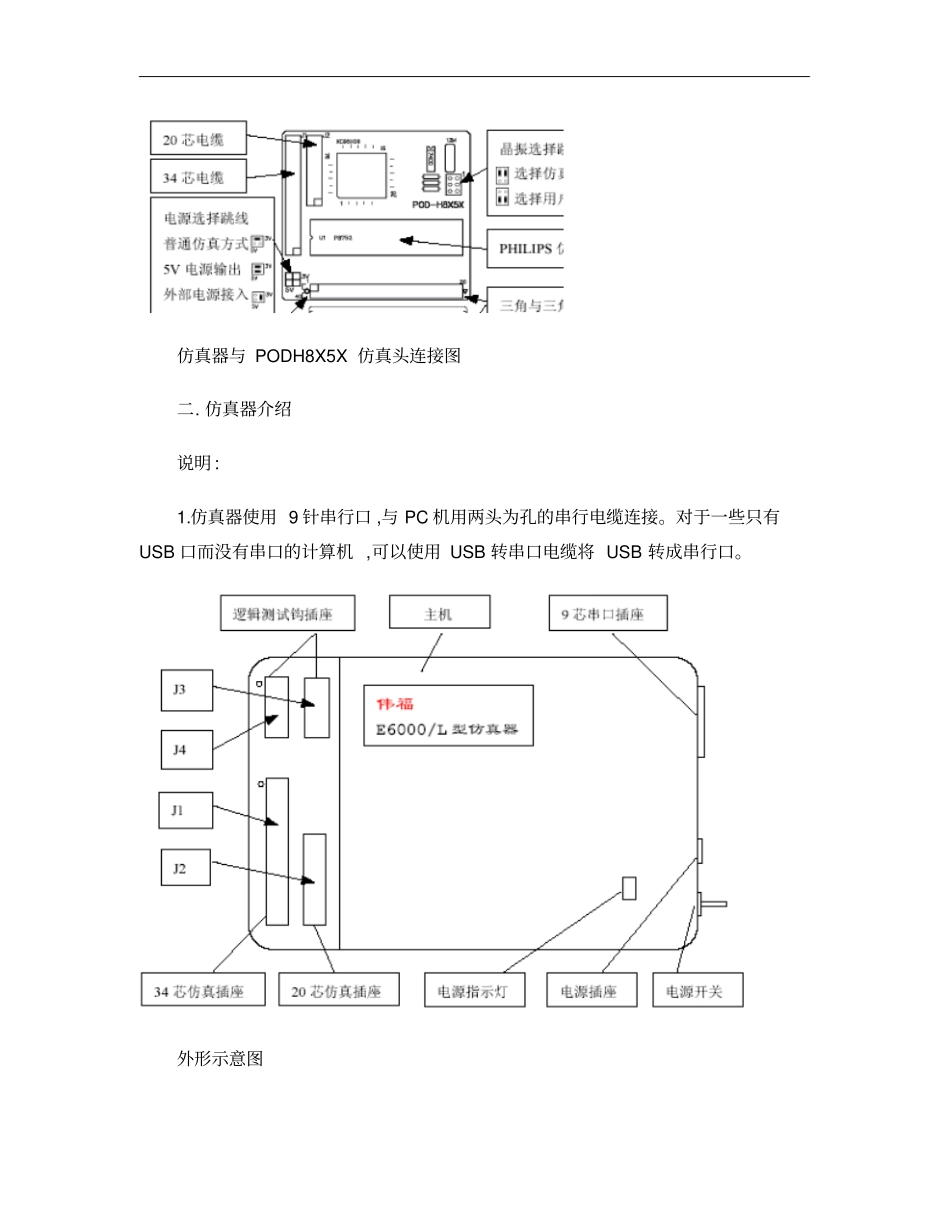

附录1伟福仿真器简介一.仿真头介绍◆POD8X5XP仿真头POD8X5XP仿真头为POD8X5X改进型。可配E2000系列,E6000系列,K51系列仿真器,用于仿真MCS51系列及兼容单片机,可仿真CPU种类为8031/32,8051/52,875X,89C5X,89CX051,华邦的78E5X,LG的97C51/52/1051/2051。配有40脚DIP封装的转接座,可选配44脚PLCC封装的转接座.选配2051转接座可仿真20脚DIP封装的89CX051CPU。当用户板功耗不大时,可以短接5V电源输出跳线,由仿真器供电给用户板,一般情况下请不要短接此跳线。如果短接复位信号输出跳线,当用软件复位程序时,仿真头的复位脚会输出一个复位信号,以复位用户板的其它器件。注意:如果用户板有复位电路,请不要短接此跳线。◆PODH8X5X/PODH591仿真头PODH8X5X运用PHILIPS授权的HOOKS技术,用PHILIPS芯片作为仿真芯片,来仿真各类与MCS51兼容的MCU,仿真头的原有的P87C52可仿真通用的8X5X系列芯片,可以将P87C52换成PHILIPS的P89C51Rx+或P89C51Rx2来仿真相应的MCU,也可以换成PHILIPS的P89C66x用于仿真PHILIPS的P89C66x系列MCU。因为P89C51RD2和P89C66X内部带有扩展RAM,可以借用P89C51RD2或P89C66x来仿真带扩展RAM的CPU,例如Winbond的78E58B、78E516等。PODH8X5X可以从外部引入仿真电源,来仿真2.7V~5.5V用户电压,当用户需要仿真低电压时,将“电源选择跳线”接成“外部电源接入”方式即可。仿真头的低电压由用户板提供。注意:当用户想仿真低电压时,仿真头上的仿真CPU必须能工作于低电压状态。(详见PODH8X5X使用说明仿真器与PODH8X5X仿真头连接图二.仿真器介绍说明:1.仿真器使用9针串行口,与PC机用两头为孔的串行电缆连接。对于一些只有USB口而没有串口的计算机,可以使用USB转串口电缆将USB转成串行口。外形示意图串行电缆内部连接2.根据仿真器型号不同,逻辑测试钩插座可能只有一个。3.根据仿真器型号不同,可能会没有20芯仿真电缆插座。4.电源为直流5V/1A(最小,电源插孔的极性为内“正”外“负”。K51L/K51T/K51S51系列专用型仿真器PhilipsH51L/H51T/H51S系列专用型仿真器三、WINDOWS软件安装1.将光盘放入光驱,光盘会自动运行,出现安装提示。2.选择“安装WINDOWS”软件3.按照安装程序的提示,输入相应内容。4.继续安装,直至结束.若光驱自动运行被关闭,用户可以打开光盘的目录(文件夹,执行SETUP.EXE,按照安装程序的提示,输入相应的内容,直至结束。在安装过程中,如果用户没有指定安装目录,安装完成后,会在C:盘建立一个C:\WAVE6000目录(文件夹,结构如下:四、编译器安装伟福仿真系统已内嵌汇编编译器(伟福汇编器,同时留有第三方的编译器的接口,方便用户使用高级语言调试程序.编译器请用户自备.安装51系列CPU的编译器1.进入盘根目录,建立C:\COMP51子目录(文件夹2.将第三方的51编译器复制到C:\COMP51子目录(文件夹下.3.在[主菜单|仿真器|仿真器设置|语言]对话框的[编译器路径]指定为C:\COMP51(参见仿真器设置如果用户将第三方编译器安装在硬盘的其它位置,请在[编译器路径]指明其位置.例如:“C:”五、开发环境(1文件(F文件|打开文件打开用户程序,进行编辑。如果文件已经在项目中,可以在项目窗口中双击相应文件名打开文件.文件|保存文件保存用户程序。用户在修改程序后,如果进行编译,则在编译前,系统会自动将修改过的文件存盘.文件|新建文件建立一个新的用户程序,在存盘的时候,系统会要求用户输入文件名.文件|另存为将用户程序存成另外一个文件,原来的文件内容不会改变文件|重新打开在重新打开的下拉菜单中有最近打开过的文件及项目,选择相应的文件名或项目名就可以重新打开文件或项目。仿真器设置包括仿真器类型,仿真头(POD类型,CPU类型,显示格式和产生的目标文件类型可以用以下几种方法设置仿真器.o在项目窗口中双击第一行,将打开仿真器设置窗口,对仿真器进行设置.o按鼠标右键,在弹出菜单中选择[仿真器设置].o主菜单仿真器|仿真器设置.加入模块文件o按鼠标右键,在弹出菜单中选择[加入模块文件]o主菜单项目|加入模块文件加入包含文件o按鼠标右键,在弹出菜单中选择[加入包含文件]o主菜单项目|加入包含文件用户可以将以前单文件方式仿真转为WINDOWS下的项目方式进行仿真1.主菜单文件|新建项目,在新建项目时,前一个项...
