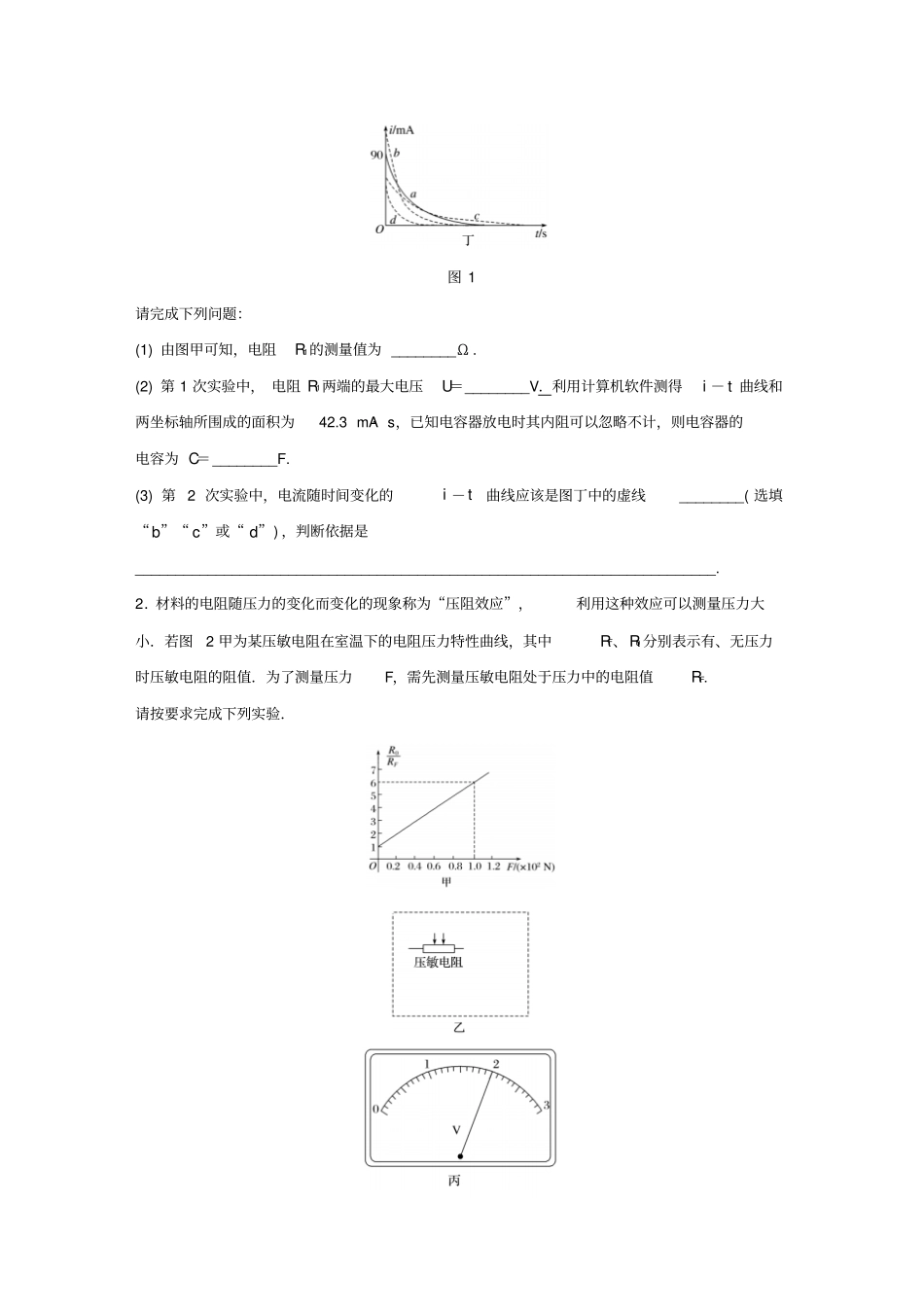

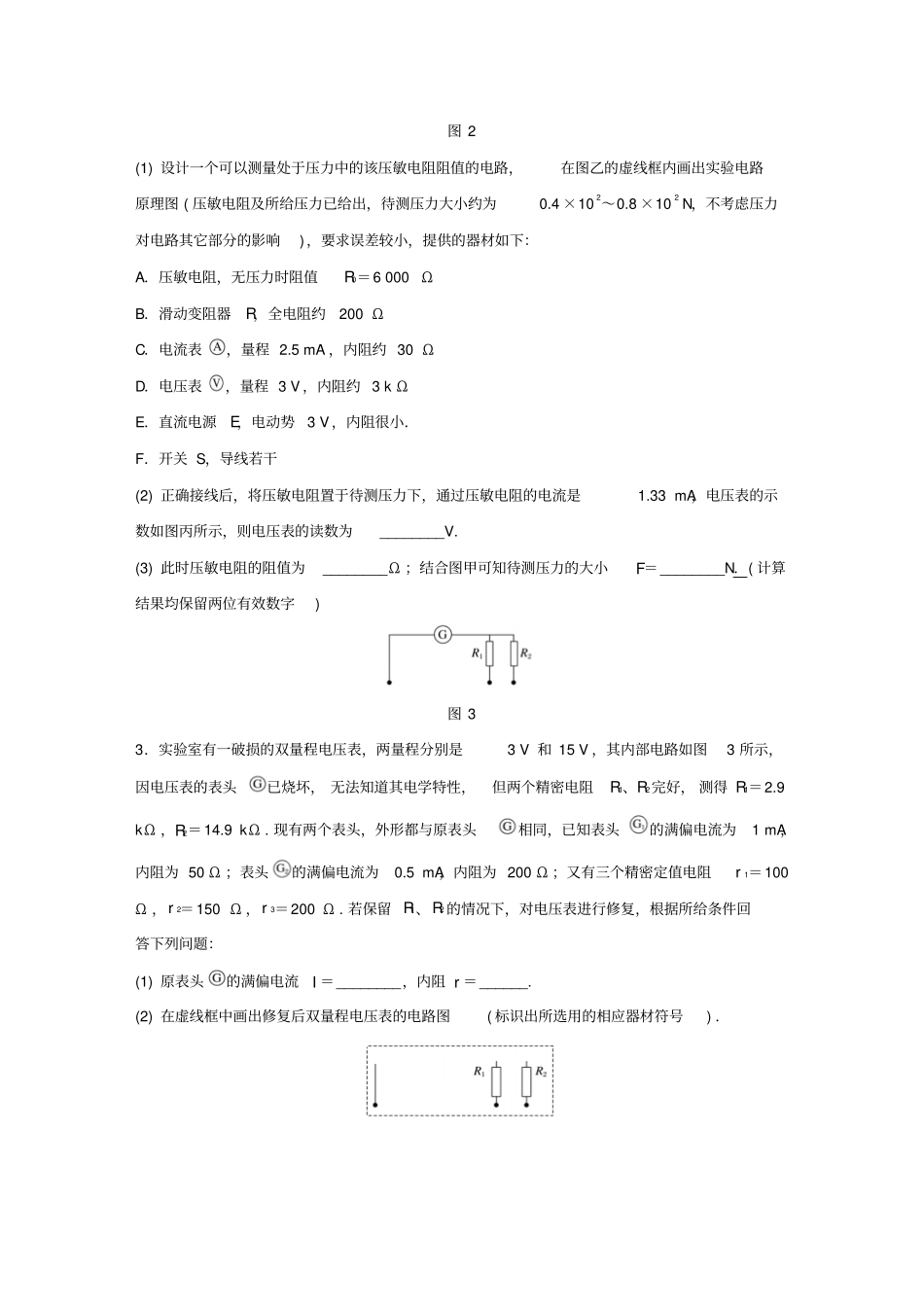

电学创新实验[方法点拨](1)结合闭合电路欧姆定律、串并联电路特点，去理解电路找出测量量与已知量间的关系．(2)熟练掌握基本实验的原理、实验方法等是解决创新实验的关键．1．用下列器材测量电容器的电容：一块多用电表，一台直流稳压电源，一个待测电容器(额定电压16V)，定值电阻R1(阻值未知)，定值电阻R2＝150Ω，电流传感器、数据采集器和计算机，单刀双掷开关S，导线若干．实验过程如下：实验次数实验步骤第1次①用多用电表“×10”挡测量电阻R1，指针偏转如图1甲所示.②将电阻R1等器材按照图乙正确连接电路，将开关S与1端连接，电源向电容器充电.③将开关S掷向2端，测得电流随时间变化的i－t曲线如图丙中的实线a所示.第2次④用电阻R2替换R1，重复上述实验步骤②③，测得电流随时间变化的i－t曲线如图丁中的某条虚线所示.说明：两次实验中电源输出的直流电压恒定且相同.图1请完成下列问题：(1)由图甲可知，电阻R1的测量值为________Ω.(2)第1次实验中，电阻R1两端的最大电压U＝________V．利用计算机软件测得i－t曲线和两坐标轴所围成的面积为42.3mA·s，已知电容器放电时其内阻可以忽略不计，则电容器的电容为C＝________F.(3)第2次实验中，电流随时间变化的i－t曲线应该是图丁中的虚线________(选填“b”“c”或“d”)，判断依据是________________________________________________________________________.2．材料的电阻随压力的变化而变化的现象称为“压阻效应”，利用这种效应可以测量压力大小．若图2甲为某压敏电阻在室温下的电阻压力特性曲线，其中RF、R0分别表示有、无压力时压敏电阻的阻值．为了测量压力F，需先测量压敏电阻处于压力中的电阻值RF.请按要求完成下列实验．图2(1)设计一个可以测量处于压力中的该压敏电阻阻值的电路，在图乙的虚线框内画出实验电路原理图(压敏电阻及所给压力已给出，待测压力大小约为0.4×102～0.8×102N，不考虑压力对电路其它部分的影响)，要求误差较小，提供的器材如下：A．压敏电阻，无压力时阻值R0＝6000ΩB．滑动变阻器R，全电阻约200ΩC．电流表，量程2.5mA，内阻约30ΩD．电压表，量程3V，内阻约3kΩE．直流电源E，电动势3V，内阻很小．F．开关S，导线若干(2)正确接线后，将压敏电阻置于待测压力下，通过压敏电阻的电流是1.33mA，电压表的示数如图丙所示，则电压表的读数为________V.(3)此时压敏电阻的阻值为________Ω；结合图甲可知待测压力的大小F＝________N．(计算结果均保留两位有效数字)图33．实验室有一破损的双量程电压表，两量程分别是3V和15V，其内部电路如图3所示，因电压表的表头已烧坏，无法知道其电学特性，但两个精密电阻R1、R2完好，测得R1＝2.9kΩ，R2＝14.9kΩ.现有两个表头，外形都与原表头相同，已知表头的满偏电流为1mA，内阻为50Ω；表头的满偏电流为0.5mA，内阻为200Ω；又有三个精密定值电阻r1＝100Ω，r2＝150Ω，r3＝200Ω.若保留R1、R2的情况下，对电压表进行修复，根据所给条件回答下列问题：(1)原表头的满偏电流I＝________，内阻r＝______.(2)在虚线框中画出修复后双量程电压表的电路图(标识出所选用的相应器材符号)．图4(3)某学习小组利用修复的电压表，再加上可以使用的以下器材测量一未知电阻Rx的阻值．电流表A，量程0～5mA，内阻未知；最大阻值约为100Ω的滑动变阻器；电源E，电动势约3V；开关S、导线若干．由于不知道未知电阻的阻值范围，学习小组为精确测出未知电阻的阻值，选择合适的电路，请你帮助他们在图4中补充完整电路连接，正确连线后读得电压表示数为2.40V，电流表示数为4.00mA，则未知电阻阻值Rx为________Ω.4．某同学利用满偏电流为500μA的电流表、热敏电阻等制作电子温度计．(1)制作的实验过程中需要测出该电流表的内阻Rg，所用的电路如图5，主要步骤是：①接通开关S1，调节变阻器R1，使指针偏转到满刻度；②保持R1不变，再接通开关S2，调节电阻箱R2，使指针偏转到满刻度的一半，读出此时R2的阻值为299.0Ω，可认为Rg＝R2.实验时，电路中的变阻器R1和电源有下列器材可供选择：图5A．变阻器(0～200Ω)B．变阻器(0～20kΩ)C．电源(1.5V，内阻不计)D．电源(9V，内阻不计)为了...
