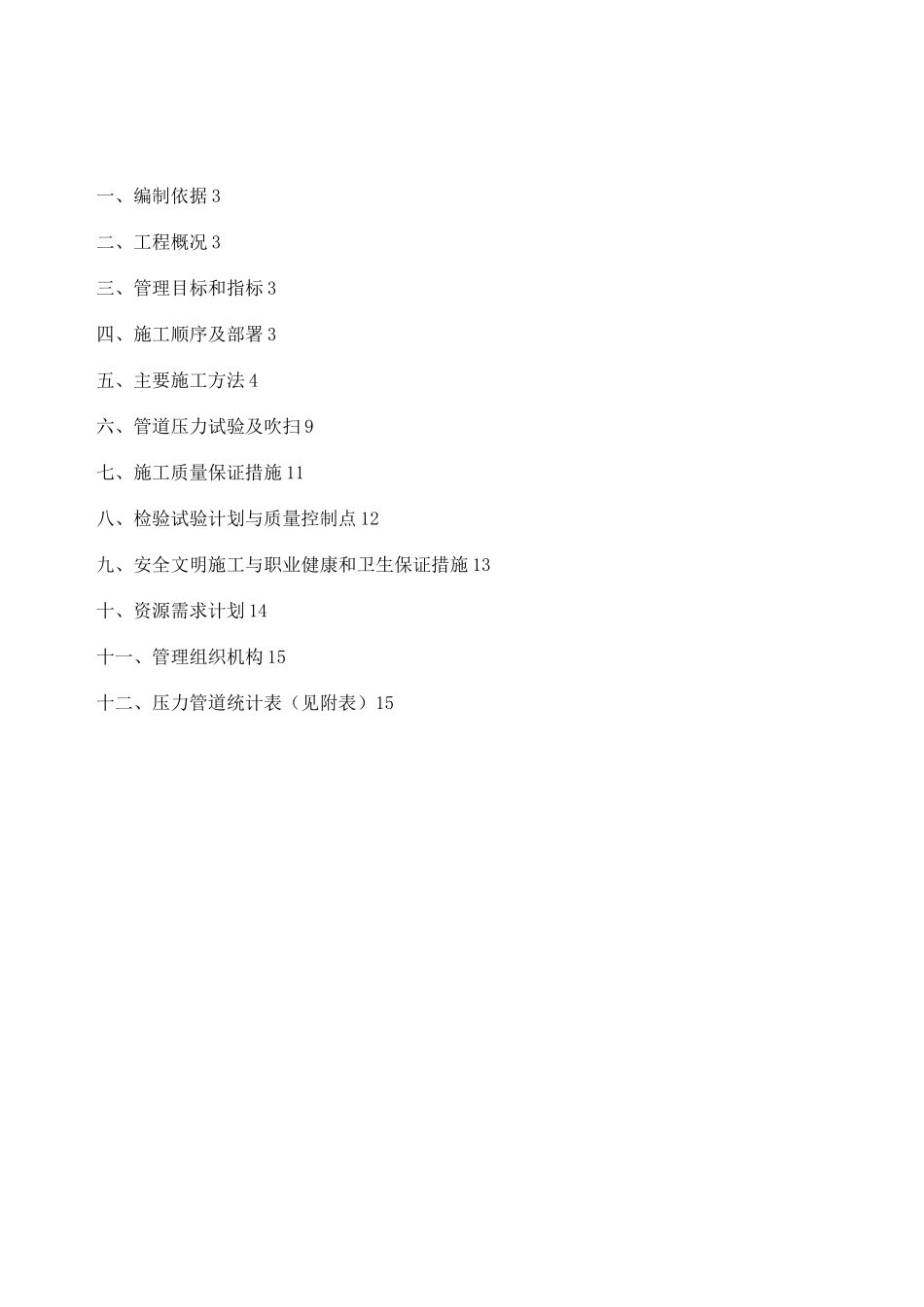

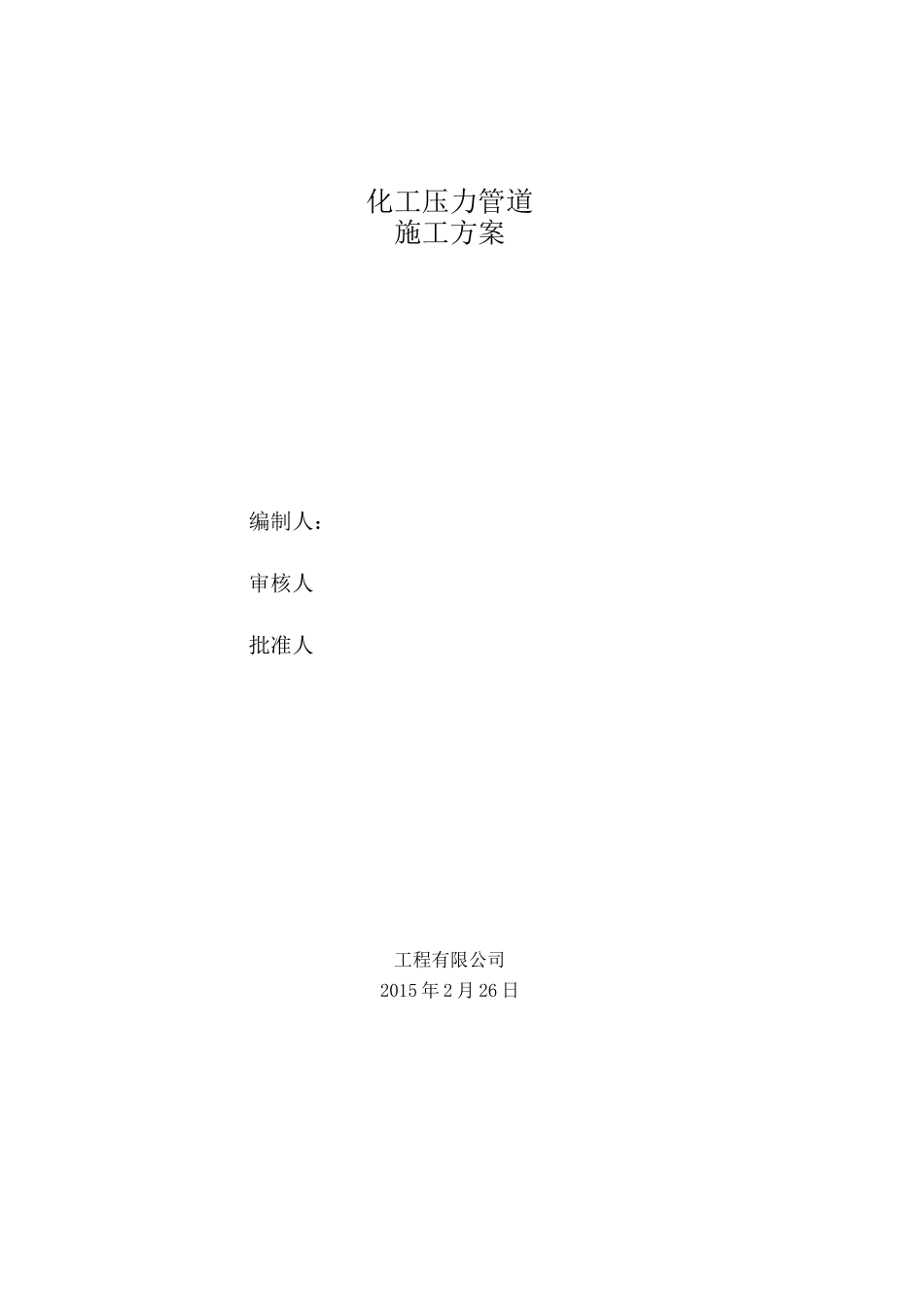

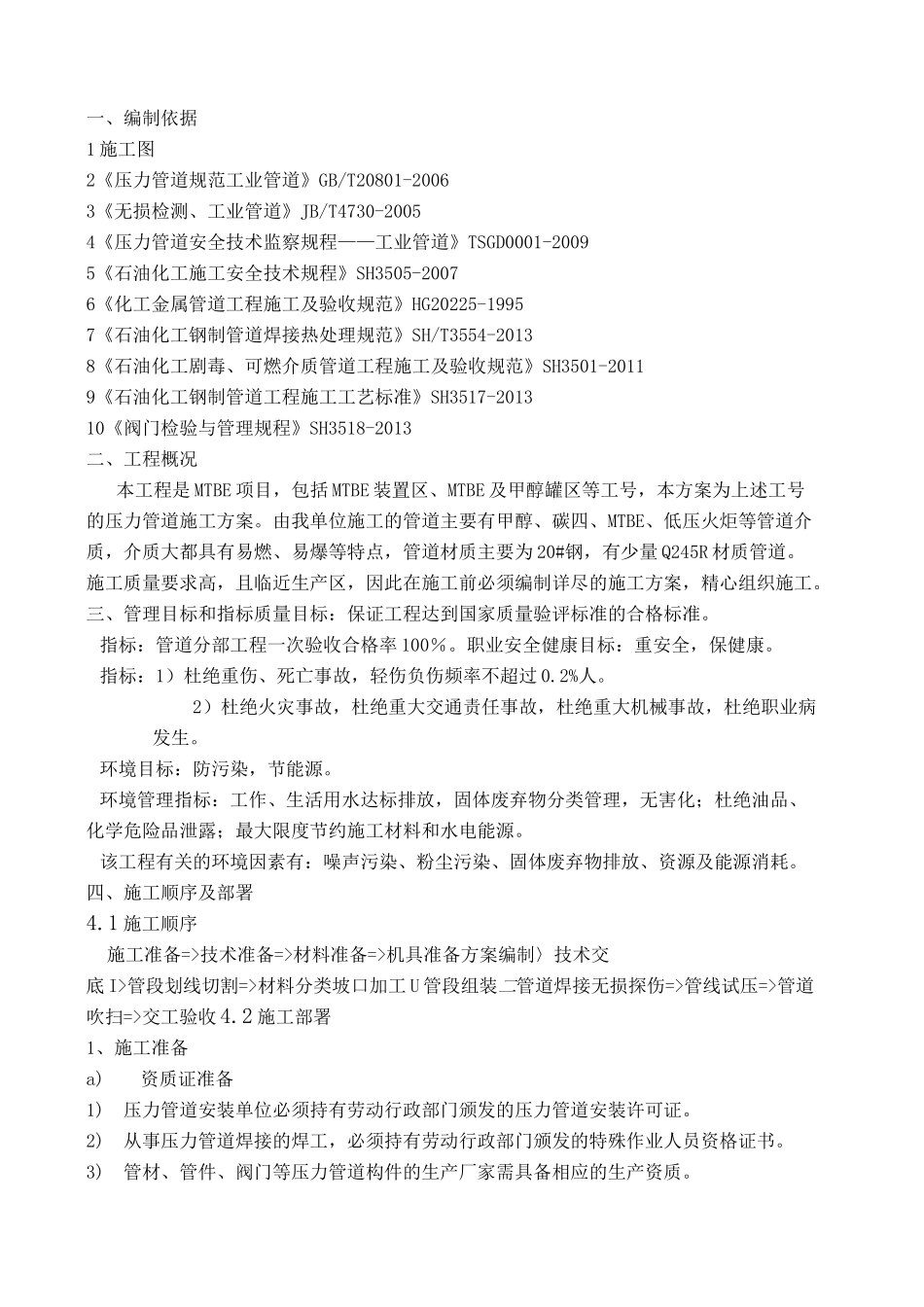

化工压力管道施工方案编制人：审核人批准人工程有限公司2015年2月26日一、编制依据3二、工程概况3三、管理目标和指标3四、施工顺序及部署3五、主要施工方法4六、管道压力试验及吹扫9七、施工质量保证措施11八、检验试验计划与质量控制点12九、安全文明施工与职业健康和卫生保证措施13十、资源需求计划14十一、管理组织机构15十二、压力管道统计表（见附表）15一、编制依据1施工图2《压力管道规范工业管道》GB/T20801-20063《无损检测、工业管道》JB/T4730-20054《压力管道安全技术监察规程——工业管道》TSGD0001-20095《石油化工施工安全技术规程》SH3505-20076《化工金属管道工程施工及验收规范》HG20225-19957《石油化工钢制管道焊接热处理规范》SH/T3554-20138《石油化工剧毒、可燃介质管道工程施工及验收规范》SH3501-20119《石油化工钢制管道工程施工工艺标准》SH3517-201310《阀门检验与管理规程》SH3518-2013二、工程概况本工程是MTBE项目，包括MTBE装置区、MTBE及甲醇罐区等工号，本方案为上述工号的压力管道施工方案。由我单位施工的管道主要有甲醇、碳四、MTBE、低压火炬等管道介质，介质大都具有易燃、易爆等特点，管道材质主要为20#钢，有少量Q245R材质管道。施工质量要求高，且临近生产区，因此在施工前必须编制详尽的施工方案，精心组织施工。三、管理目标和指标质量目标：保证工程达到国家质量验评标准的合格标准。指标：管道分部工程一次验收合格率100％。职业安全健康目标：重安全，保健康。指标：1）杜绝重伤、死亡事故，轻伤负伤频率不超过0.2%人。2）杜绝火灾事故，杜绝重大交通责任事故，杜绝重大机械事故，杜绝职业病发生。环境目标：防污染，节能源。环境管理指标：工作、生活用水达标排放，固体废弃物分类管理，无害化；杜绝油品、化学危险品泄露；最大限度节约施工材料和水电能源。该工程有关的环境因素有：噪声污染、粉尘污染、固体废弃物排放、资源及能源消耗。四、施工顺序及部署4.1施工顺序施工准备=>技术准备=>材料准备=>机具准备方案编制〉技术交底I>管段划线切割=>材料分类坡口加工U管段组装二管道焊接无损探伤=>管线试压=>管道吹扫=>交工验收4.2施工部署1、施工准备a)资质证准备1)压力管道安装单位必须持有劳动行政部门颁发的压力管道安装许可证。2)从事压力管道焊接的焊工，必须持有劳动行政部门颁发的特殊作业人员资格证书。3)管材、管件、阀门等压力管道构件的生产厂家需具备相应的生产资质。b)技术准备1)熟悉业主提供的设计图纸和各种文字资料，准确理解设计意图及业主的要求；2)图纸审核：在清楚工艺流程和设计意图的前提下，审核每一张图纸，主要包括：介质流程与安装图是否相符一致，安装图中是否存在设计漏项，安装图中设计标高、尺寸有无问题，材料数量有无遗漏等，如有疑问，应提前与设计人员联系，以期及早解决，避免或减少备料对施工计划和进度的影响。3)技术人员已经向参加施工的有关人员进行了技术交底。c)材料准备按照施工总体计划，编制出管道施工计划，做好管道预制材料的准备工作，主要是编制材料的使用计划、核对图纸需用数量和实际到货数量情况，核实材料的质量证件、材质、规格、型号、件数、批号等与设计资料及相关标准是否相符，把好材料的到货验收关，确认管道预制开工条件。材料按计划备料，入库分区堆放，标识清晰。d)施工机具准备根据工程内容及施工需要，配备足够数量的施工机具，运抵现场的施工机具经调试合格，按施工总平面布置图划分的施工区域，合理布置施工机具。电焊机、“三气”气瓶的摆放均采用压型钢板制作防雨棚露天布置。配电箱按机具布置的情况统一布置。五、主要施工方法1.1一般规定1.1.1管道组成件及管道支承件在安装前必须进行检验，其产品必须具有制造厂的质量证明书，并应按设计要求核对其规格、型号、材质，并进行外观检查。管道组成件表面应无裂纹、缩孔、夹渣、折迭、重皮等缺陷，表面不得有超过壁厚负偏差的锈蚀和凹陷。螺纹密封面应良好，精度及光洁度达到设计要求。1.1.2钢管的质量证明书上应注明：a)供货方名称或印记；b)标准号；c)钢的牌号；d)炉罐号、批号、交货状态；e)品种名称、规格...
