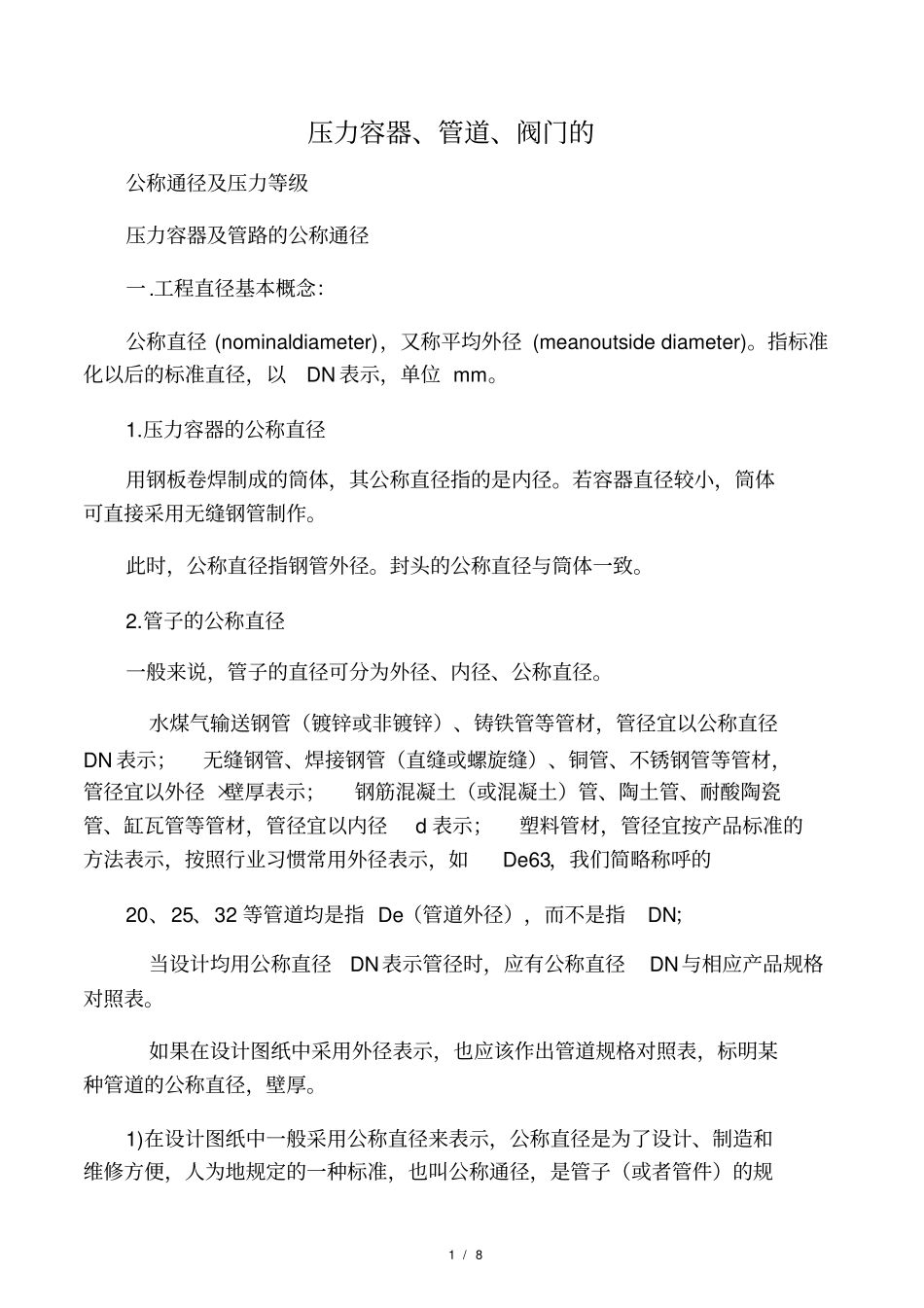

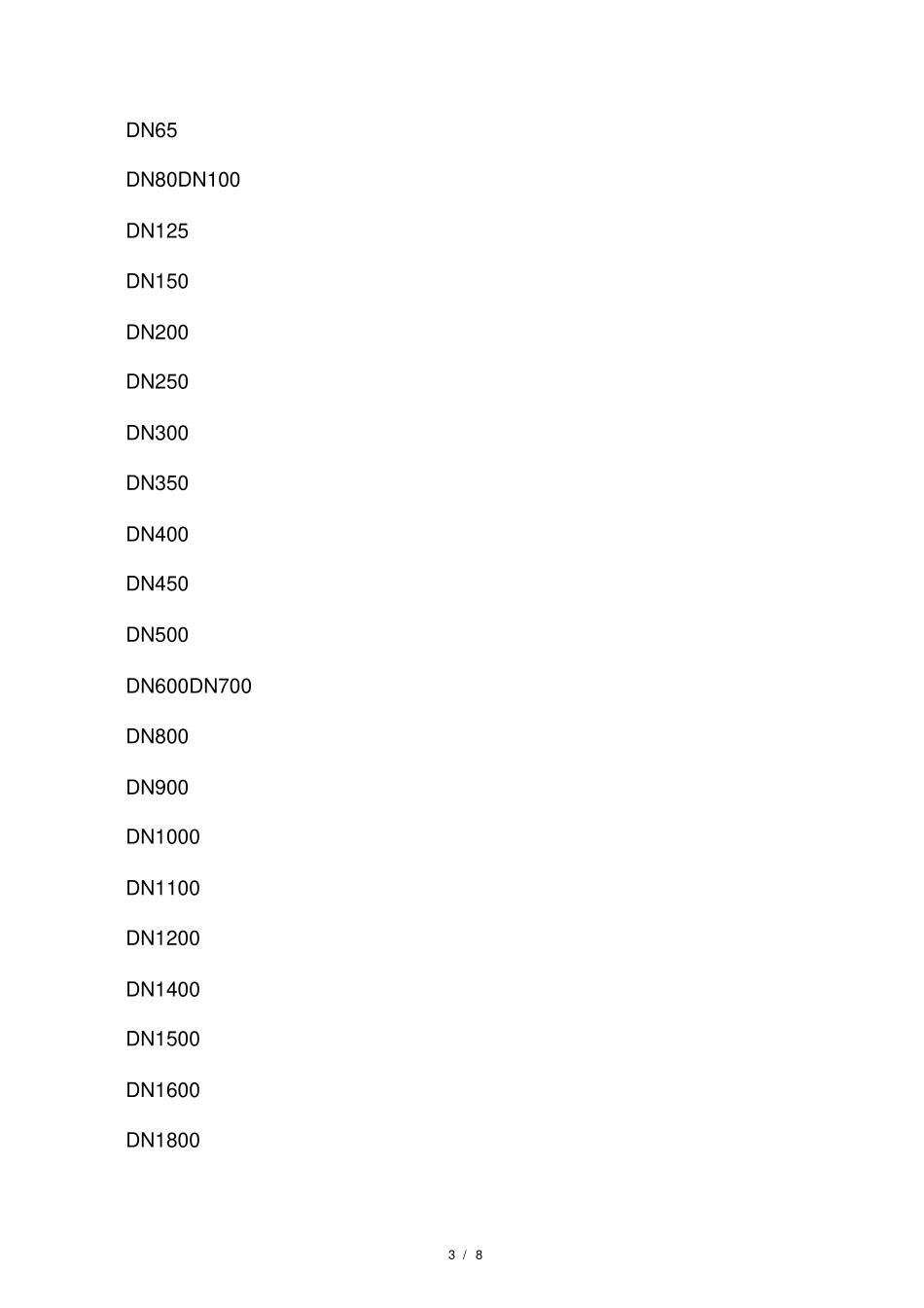

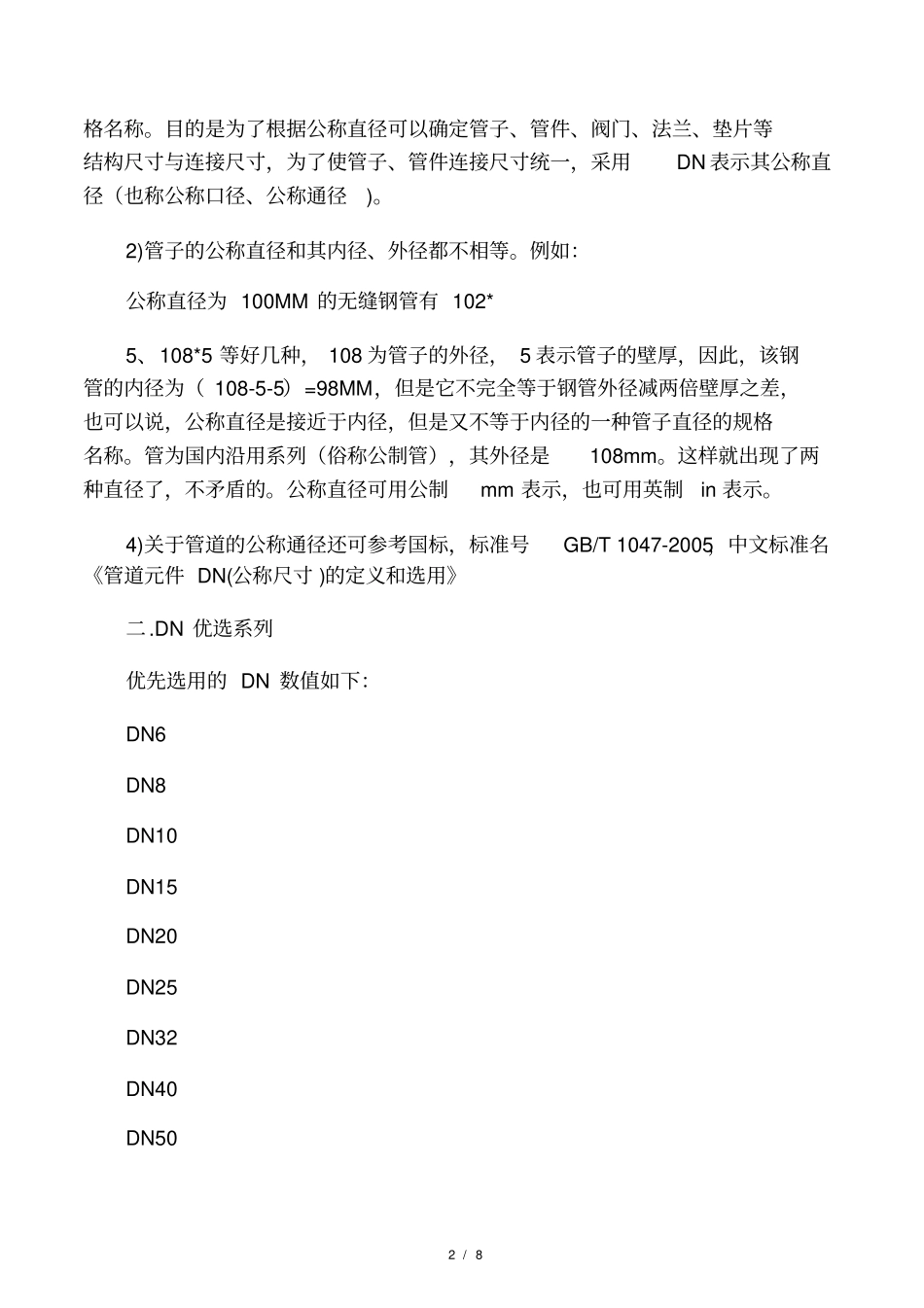

1/8压力容器、管道、阀门的公称通径及压力等级压力容器及管路的公称通径一.工程直径基本概念：公称直径(nominaldiameter)，又称平均外径(meanoutsidediameter)。指标准化以后的标准直径，以DN表示，单位mm。1.压力容器的公称直径用钢板卷焊制成的筒体，其公称直径指的是内径。若容器直径较小，筒体可直接采用无缝钢管制作。此时，公称直径指钢管外径。封头的公称直径与筒体一致。2.管子的公称直径一般来说，管子的直径可分为外径、内径、公称直径。水煤气输送钢管（镀锌或非镀锌）、铸铁管等管材，管径宜以公称直径DN表示；无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径宜以外径×壁厚表示；钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示；塑料管材，管径宜按产品标准的方法表示，按照行业习惯常用外径表示，如De63，我们简略称呼的20、25、32等管道均是指De（管道外径），而不是指DN；当设计均用公称直径DN表示管径时，应有公称直径DN与相应产品规格对照表。如果在设计图纸中采用外径表示，也应该作出管道规格对照表，标明某种管道的公称直径，壁厚。1)在设计图纸中一般采用公称直径来表示，公称直径是为了设计、制造和维修方便，人为地规定的一种标准，也叫公称通径，是管子（或者管件）的规2/8格名称。目的是为了根据公称直径可以确定管子、管件、阀门、法兰、垫片等结构尺寸与连接尺寸，为了使管子、管件连接尺寸统一，采用DN表示其公称直径（也称公称口径、公称通径)。2)管子的公称直径和其内径、外径都不相等。例如：公称直径为100MM的无缝钢管有102*5、108*5等好几种，108为管子的外径，5表示管子的壁厚，因此，该钢管的内径为（108-5-5）=98MM，但是它不完全等于钢管外径减两倍壁厚之差，也可以说，公称直径是接近于内径，但是又不等于内径的一种管子直径的规格名称。管为国内沿用系列（俗称公制管），其外径是108mm。这样就出现了两种直径了，不矛盾的。公称直径可用公制mm表示，也可用英制in表示。4)关于管道的公称通径还可参考国标，标准号GB/T1047-2005，中文标准名《管道元件DN(公称尺寸)的定义和选用》二.DN优选系列优先选用的DN数值如下：DN6DN8DN10DN15DN20DN25DN32DN40DN503/8DN65DN80DN100DN125DN150DN200DN250DN300DN350DN400DN450DN500DN600DN700DN800DN900DN1000DN1100DN1200DN1400DN1500DN1600DN18004/8DN2000DN2200DN2400DN2600DN2800DN3000DN3200DN3400DN3600DN3800DN4000三.DN尺寸公英制对照1英寸=25.4毫米=8英分俗称四分(4英分)俗称六分(6英分)公英制对照表英1123寸In.毫米公称DN通径英Size寸896In.毫米65070075080085090000DN四.钢管壁厚表示方法钢管壁厚表示方法有管子表号、钢管壁厚尺寸和管子重量三种方法1.以管子表号"Sch"表示壁厚管子表号是管子设计压力与设计温度下材料许用应力的比值乘以1000,并经圆整后的数值。即：Sch＝P/[σ]t×1000ANSIB36.10壁厚等级：Sch10、Sch20、Sch30、Sch5/840、Sch60、Sch80、Sch100、Sch120、Sch140、Sch160十个等级；ANSIB36.19壁厚等级：Sch5s、Sch10s、Sch40s、Sch80s四个等级；2.以钢管壁厚尺寸表示中国、ISO、日本部分钢管标准采用3.是以管子重量表示管壁厚度,它将管子壁厚分为三种：标准重量管,以STD表示加厚管，以XS表示特厚管，以XXS表示。对于DN≤250mn的管子，Sch40相当于STD，DN<200mm的管子,Sch80相当于XS。压力等级划分知识一.压力等级划分基本概念：我们通常所用的PN，CLass，都是压力的一种表示方法，他们分别代表两种不同的“公称压力体系”。PN是德国（包括我国）为代表的欧洲体系，是以120℃的许用工作压力为基准的“公称压力”体系，是提供参考用的一个方便的圆整数，是近似于折合常温的耐压MPa数；CLass美标是一种美国为代表的以某个温度下的许用工6/8作压力为代表的“温度压力体系”，美国的温度压力体系中，除150LB以260度为基准外，其他各级均以454度为基准。国内阀门也常使用PN表示公称压力。对碳钢阀体的控制阀，指在200℃以下应用时允许的最大工作压力；对铸铁阀体，指在120℃以下应用时允许的最大工作压力；对不锈钢阀体的控制...
