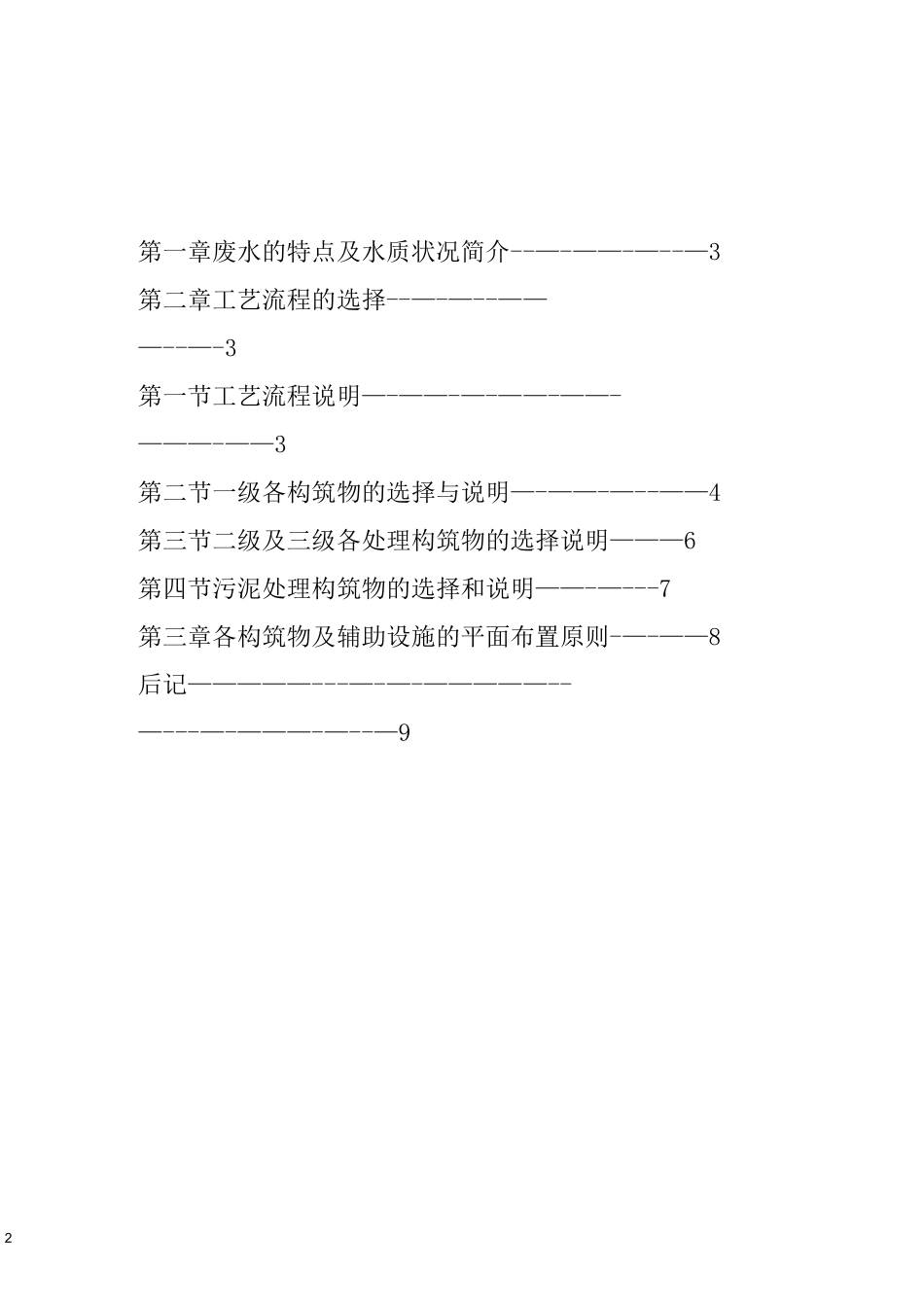

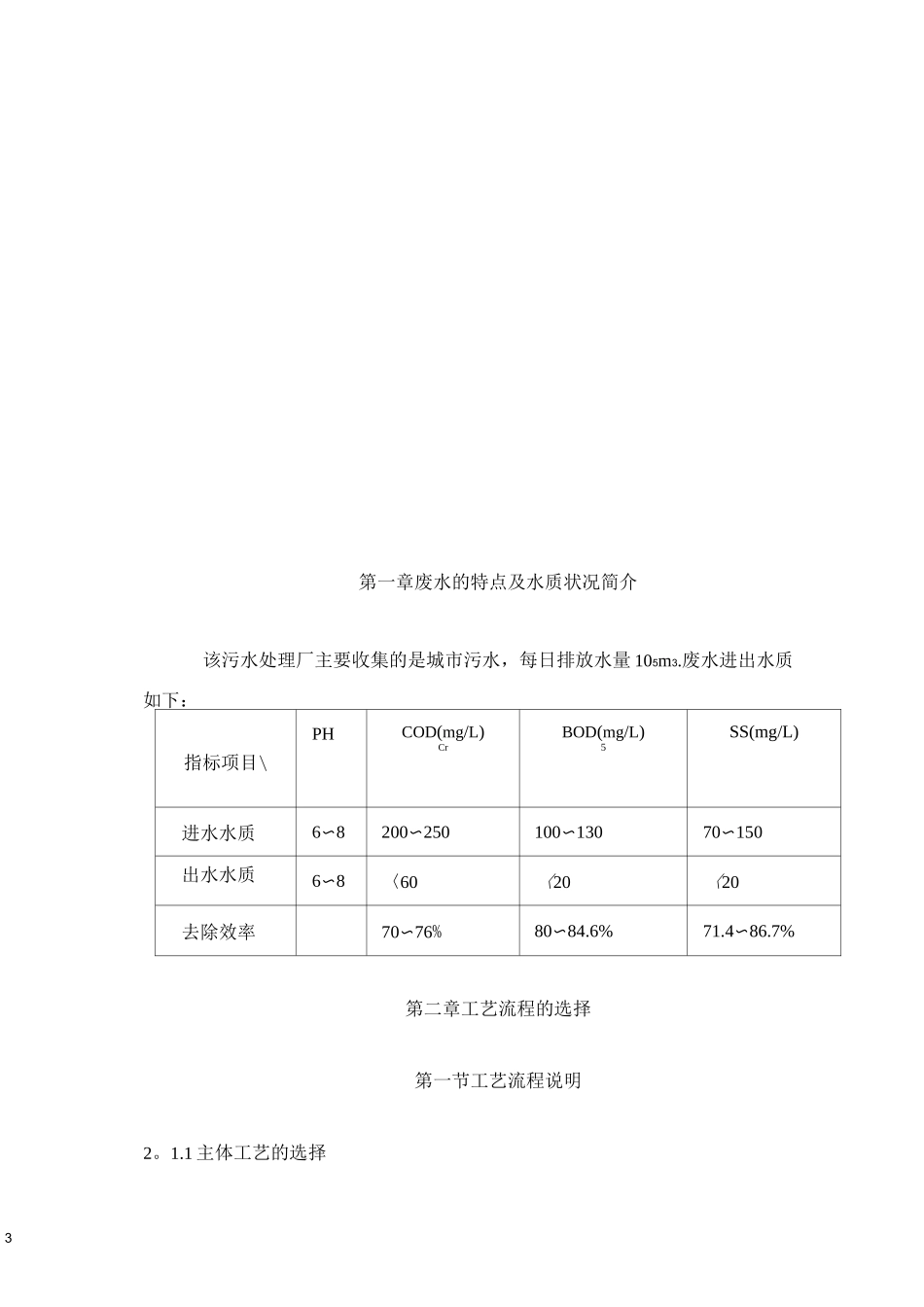

1某城市污水处理厂污水处理工艺设计设计说明书专业：环境工程设计者：冀平学号：20046831指导老师:闫金霞2第一章废水的特点及水质状况简介--—-——-—--—3第二章工艺流程的选择--—-—--———--—-3第一节工艺流程说明—-——-—-——-——-———-——3第二节一级各构筑物的选择与说明—-——-—--——4第三节二级及三级各处理构筑物的选择说明———6第四节污泥处理构筑物的选择和说明——-—---7第三章各构筑物及辅助设施的平面布置原则-—-——8后记—————---—-—-—————--—---—-———-—--—93第一章废水的特点及水质状况简介该污水处理厂主要收集的是城市污水，每日排放水量105m3.废水进出水质如下：指标项目\PHCOD(mg/L)CrBOD(mg/L)5SS(mg/L)进水水质6〜8200〜250100〜13070〜150出水水质6〜8〈60〈20〈20去除效率70〜76%80〜84.6%71.4〜86.7%第二章工艺流程的选择第一节工艺流程说明2。1.1主体工艺的选择4本设计采用了普通活性污泥法,原因如下：根据进出水质的要求可以看到,废水处理无N和P的要求，且氧化沟的占地面积较大，普通活性污泥法的运行比较稳定，效率也较高。2.1。2工艺流程方案的比较和选择传统活性污泥法氧化沟优点：1。有机物经历了第一阶段的吸附和第二阶段的代谢的完整过程，活性污泥也历了一个从池道端的对数增长，经减速增长到池末端的内源呼吸的完全生长周期2。在池首端和前段混合液中的溶解氧浓度较低3。效果好,BOD除率达90%以上缺点：1。曝气池首端有机污染物负荷高，耗氧速度也高2.暴气池溶积大,基建费用高3.供氧与需氧不平衡4。对进水水质，水量变化的适应性较低，动行效果易受水质,水量变化的影响优点：1•可考虑不设初沉池,有机性悬浮物在氧化化沟内能太到好氧稳定的程度2.可考虑不单敲边鼓二次沉淀池，可少去污泥回流装置。3。BOD负荷低缺点：1。占地面积较大2。1。3污水处理工艺流程水路:―水T机械格栅T提升泵T辐流初沉池T曝气池T辐流二沉池T消毒池T巴氏计量槽泥路：初沉池、曝气池和二沉池的污泥T浓缩池T消化池T脱水车间T晾晒场T外2.1.4工艺流程的说明5废水首先经过机械格栅（一粗一中）去除废水中较大的悬浮物，经提升泵将废水提升到曝气沉砂池，去除污水中砂子煤渣等比重较大的颗粒。然后污水进入辐流式初沉池作预处理，去除较细小的悬浮有机物；然后进入曝气池，污泥中的微生物处理除去BOD、COD等有机物，再进入辐流式二沉池进行泥水分离，部5分活性污泥回流到曝气池，以保证曝气池有足够的微生物分解有机物，出水经加氯接触池消毒后经巴氏计量槽排入水体.初沉池、曝气池和二沉池的污泥混合后进入污泥浓缩池浓缩后降低污泥中的含水率，浓缩池的上清液回流到初沉池进行再处理，再经污泥消化池处理含有机物的污泥，防治污泥腐烂发臭，消化后的污泥再经带式压滤机进行脱水，污泥晾晒后外运。第二节一级各构筑物的选择与说明2。2.1格栅格栅是用以去除废水中较大的悬浮物或漂浮物,以减轻后续处理构筑物的负荷，用来去除那些可能堵塞水泵机组驻管道阀门的较粗大悬浮物，并保证后续处理设施能正常运行的装置，采用地下式,上面设盖板。选用一粗一中。设计参数：粗格栅：栅间距45mm，间隙数75，栅槽宽度3.74m，安装倾角60。，栅前水深0.4m，水流过栅流速0.9m/s，通过格栅的水头损失0.041m，栅槽总长度0.165m，栅后槽总高度0.7m,栅条断面形状为迎水、背水面均为锐边矩形，栅渣量为1.67m3/d中格栅：栅间距25mm，间隙数112,栅槽宽度3.91m，安装倾角60。，栅前水深0.4m,水流过栅流速0.9m/s，通过格栅的水头损失0.077m,栅槽总长度0.145m，栅后槽总高度0.7m，栅条断面形状为迎水、背水面均为锐边矩形，栅渣量为1.33m3/d2.2。2提升泵房污水提升泵用以提高污水的水位，保证污水能够在整个污水处理流程过程中流过，从而达到污水的净化.污水提升前水位（即泵站吸水池最低水位），提升后水位。提升静扬程，水泵水头损失，从而需水泵扬程。采用MN系列污水泵，该泵提升流量，扬程，转速，功率，效率。占地面积为,即为圆形泵房,高。泵房为半地下式，地下埋深，水泵为自灌式。2。2.3曝气沉砂池沉砂池的作用是从污水中将比重较大的颗粒去除,其工作原理...
