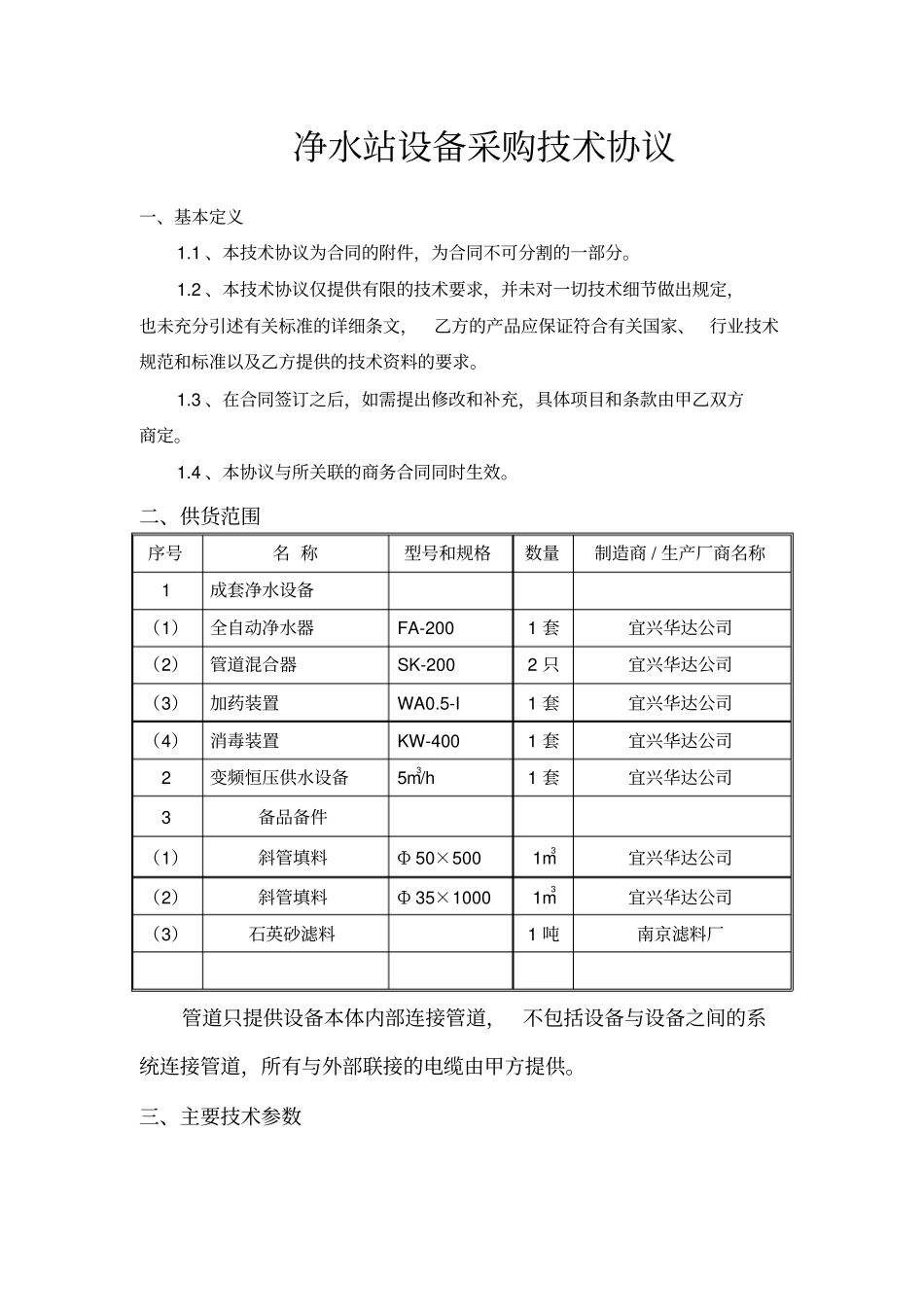

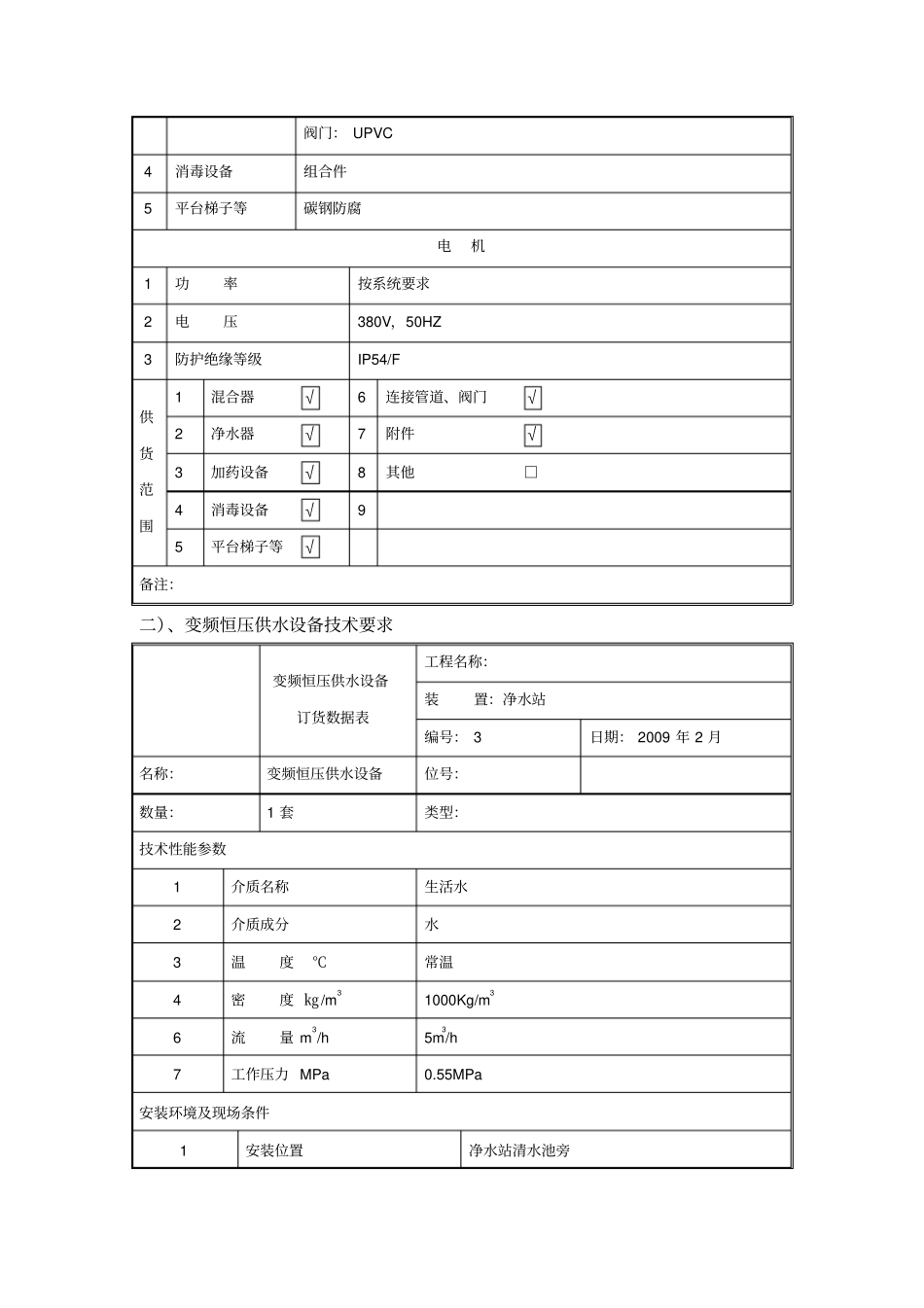

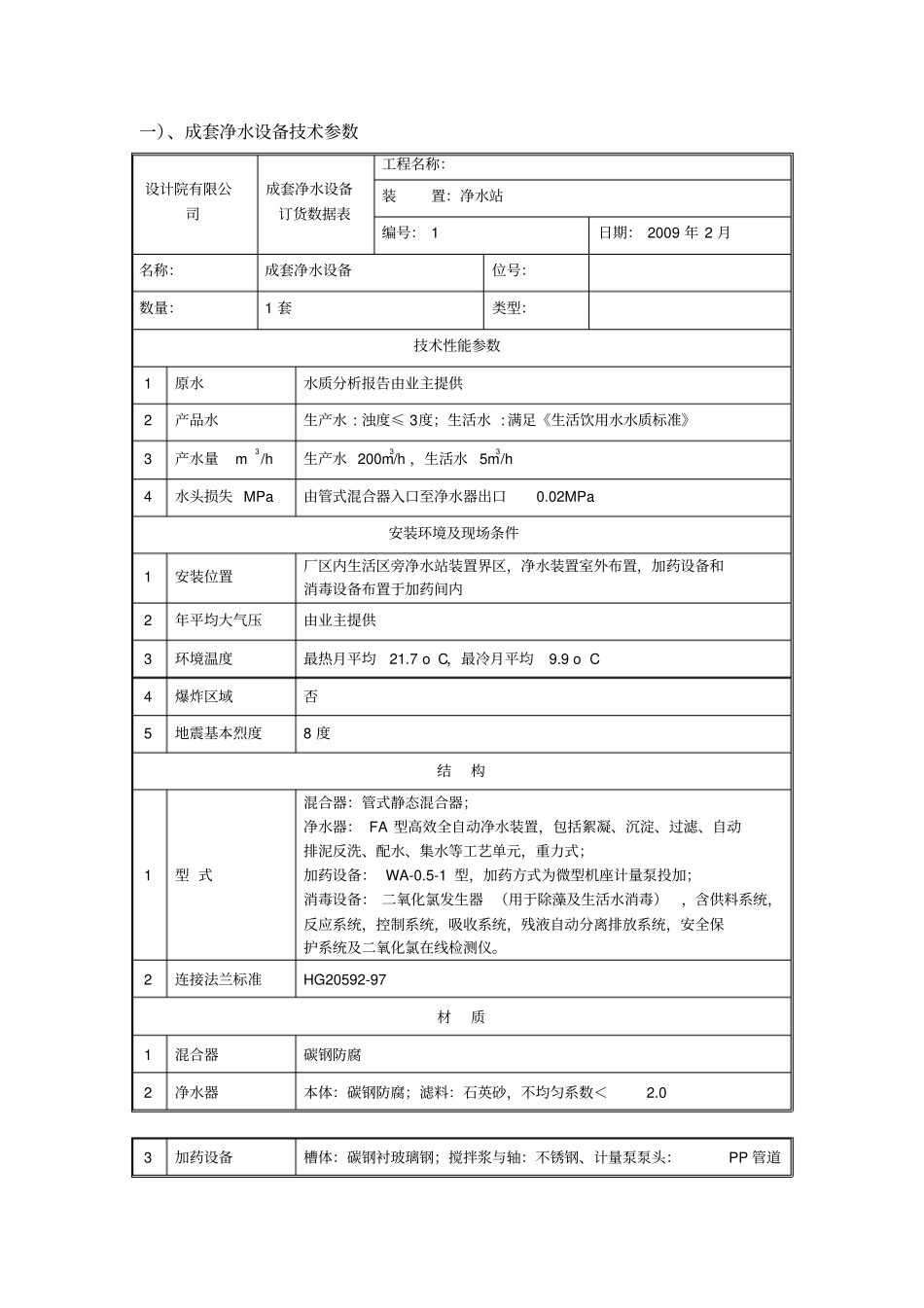

净水站设备采购技术协议一、基本定义1.1、本技术协议为合同的附件，为合同不可分割的一部分。1.2、本技术协议仅提供有限的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准的详细条文，乙方的产品应保证符合有关国家、行业技术规范和标准以及乙方提供的技术资料的要求。1.3、在合同签订之后，如需提出修改和补充，具体项目和条款由甲乙双方商定。1.4、本协议与所关联的商务合同同时生效。二、供货范围序号名称型号和规格数量制造商/生产厂商名称1成套净水设备（1）全自动净水器FA-2001套宜兴华达公司（2）管道混合器SK-2002只宜兴华达公司（3）加药装置WA0.5-I1套宜兴华达公司（4）消毒装置KW-4001套宜兴华达公司2变频恒压供水设备5m3/h1套宜兴华达公司3备品备件（1）斜管填料Ф50×5001m3宜兴华达公司（2）斜管填料Ф35×10001m3宜兴华达公司（3）石英砂滤料1吨南京滤料厂管道只提供设备本体内部连接管道，不包括设备与设备之间的系统连接管道，所有与外部联接的电缆由甲方提供。三、主要技术参数一）、成套净水设备技术参数设计院有限公司成套净水设备订货数据表工程名称：装置：净水站编号：1日期：2009年2月名称：成套净水设备位号：数量：1套类型：技术性能参数1原水水质分析报告由业主提供2产品水生产水:浊度≤3度；生活水:满足《生活饮用水水质标准》3产水量m3/h生产水200m3/h，生活水5m3/h4水头损失MPa由管式混合器入口至净水器出口0.02MPa安装环境及现场条件1安装位置厂区内生活区旁净水站装置界区，净水装置室外布置，加药设备和消毒设备布置于加药间内2年平均大气压由业主提供3环境温度最热月平均21.7oC，最冷月平均9.9oC4爆炸区域否5地震基本烈度8度结构1型式混合器：管式静态混合器；净水器：FA型高效全自动净水装置，包括絮凝、沉淀、过滤、自动排泥反洗、配水、集水等工艺单元，重力式；加药设备：WA-0.5-1型，加药方式为微型机座计量泵投加；消毒设备：二氧化氯发生器（用于除藻及生活水消毒），含供料系统，反应系统，控制系统，吸收系统，残液自动分离排放系统，安全保护系统及二氧化氯在线检测仪。2连接法兰标准HG20592-97材质1混合器碳钢防腐2净水器本体：碳钢防腐；滤料：石英砂，不均匀系数＜2.03加药设备槽体：碳钢衬玻璃钢；搅拌浆与轴：不锈钢、计量泵泵头：PP管道阀门：UPVC4消毒设备组合件5平台梯子等碳钢防腐电机1功率按系统要求2电压380V，50HZ3防护绝缘等级IP54/F供货范围1混合器√6连接管道、阀门√2净水器√7附件√3加药设备√8其他□4消毒设备√95平台梯子等√备注：二）、变频恒压供水设备技术要求变频恒压供水设备订货数据表工程名称：装置：净水站编号：3日期：2009年2月名称：变频恒压供水设备位号：数量：1套类型：技术性能参数1介质名称生活水2介质成分水3温度℃常温4密度㎏/m31000Kg/m36流量m3/h5m3/h7工作压力MPa0.55MPa安装环境及现场条件1安装位置净水站清水池旁2年平均大气压由业主提供3环境温度最热月平均21.7oC，最冷月平均9.9oC4爆炸区域否5地震基本烈度8度结构1型式变频调速成套供水设备：BHGG5.0/2-0.6主泵组：Q=5m3/h，H=55m；两台变频控制柜：DFK-S4-2V隔膜式气压罐Φ400×1500，主管DN50配钢制基础，阀门，仪表，附件2连接法兰标准HG20592-97材质1功率按系统2电压380V3防护绝缘等级IP55/F1泵组√6阀门√供货范围2控制柜√7附件√3远传压力表√8其他□4钢制基础√5气压罐√备注：三）、设备技术说明【A、200T/h成套净水设备】1、设备技术标准；FA型高效全自动净水装置Q/320282BBG001—2000SQ型全自动过滤装置Q/320282BBG002—2000SD型高效全自动沉淀装置Q/320282BBG004—2000WA型加药装置Q/320282BBG003—2000聚合氯化铝（PAC）GB15892—1995水处理设备制造技术条件JB2932-1996水处理设备油漆包装技术条件ZBJ98003-1987手工电焊焊接的基本型式及尺寸GB958-1996焊剂层下自动焊与自动焊焊接接头的基本型式及尺寸GB986-1996机电产品通用技术条件GB/T13384-19922、设计参数处理水量：Q=200m3/h进水水质：进水浊度≤3000mg/L出水水质：出水浊度≤3mg/L；浑浊度：≤3mg/LPH值：6.5-8.5用途：可达到生活饮用水水质标准（...
