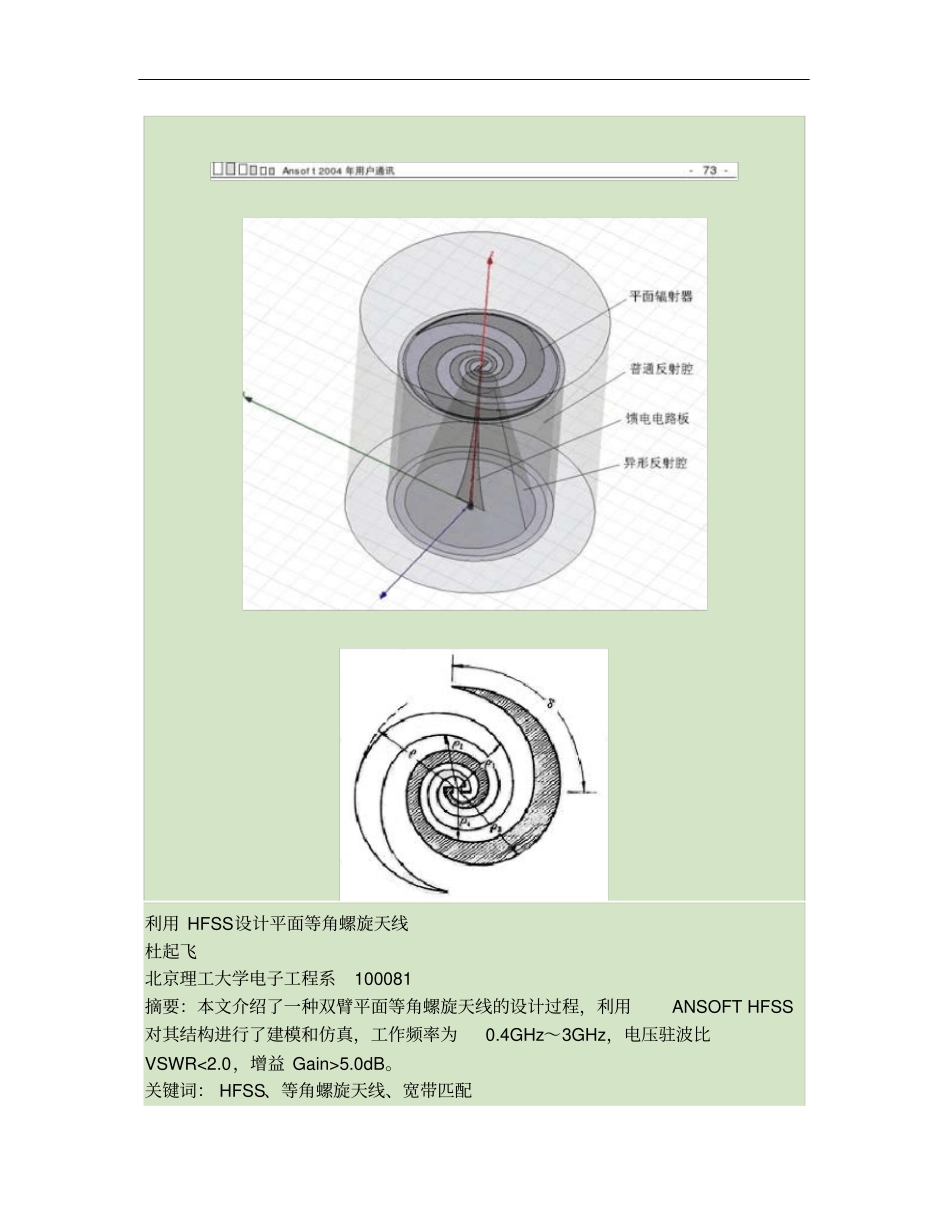

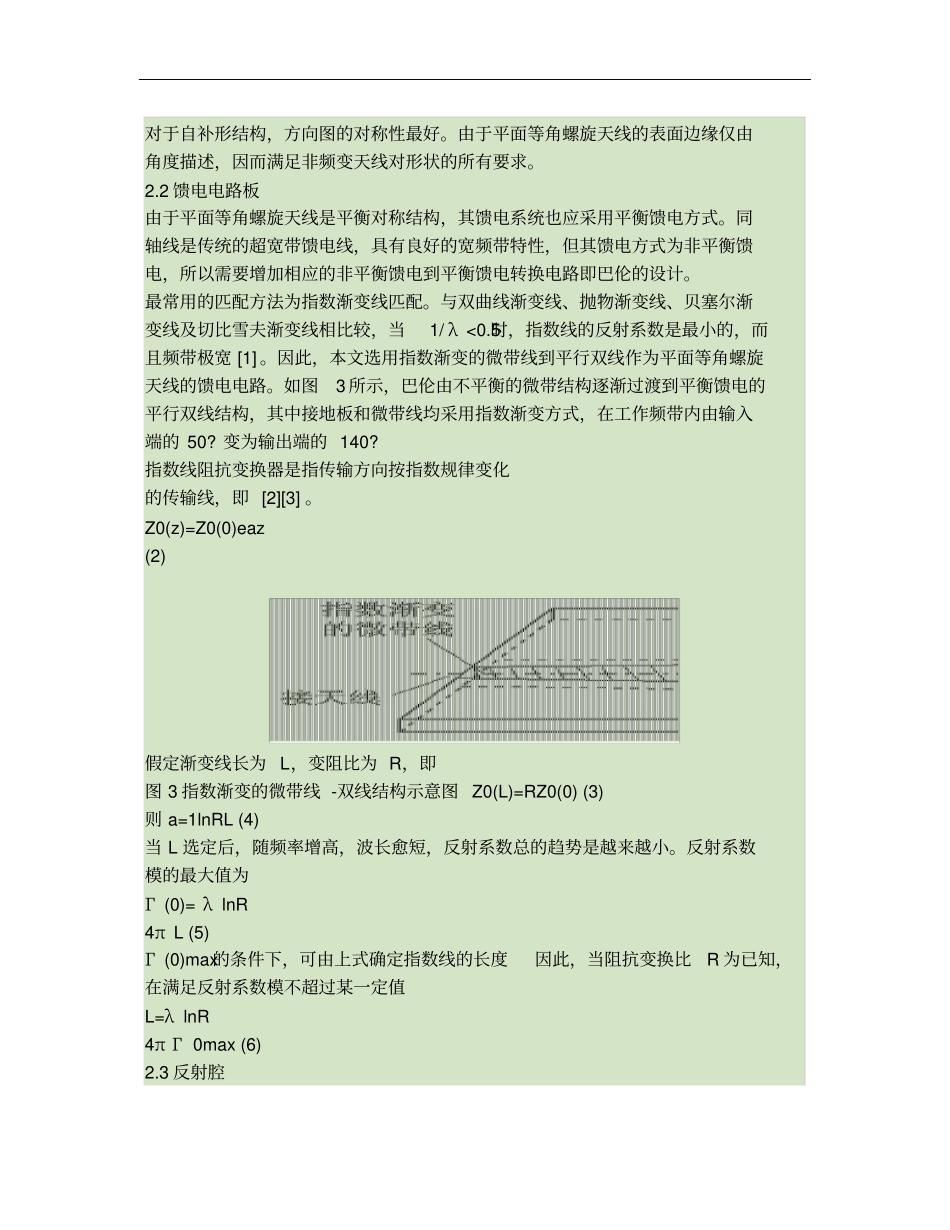

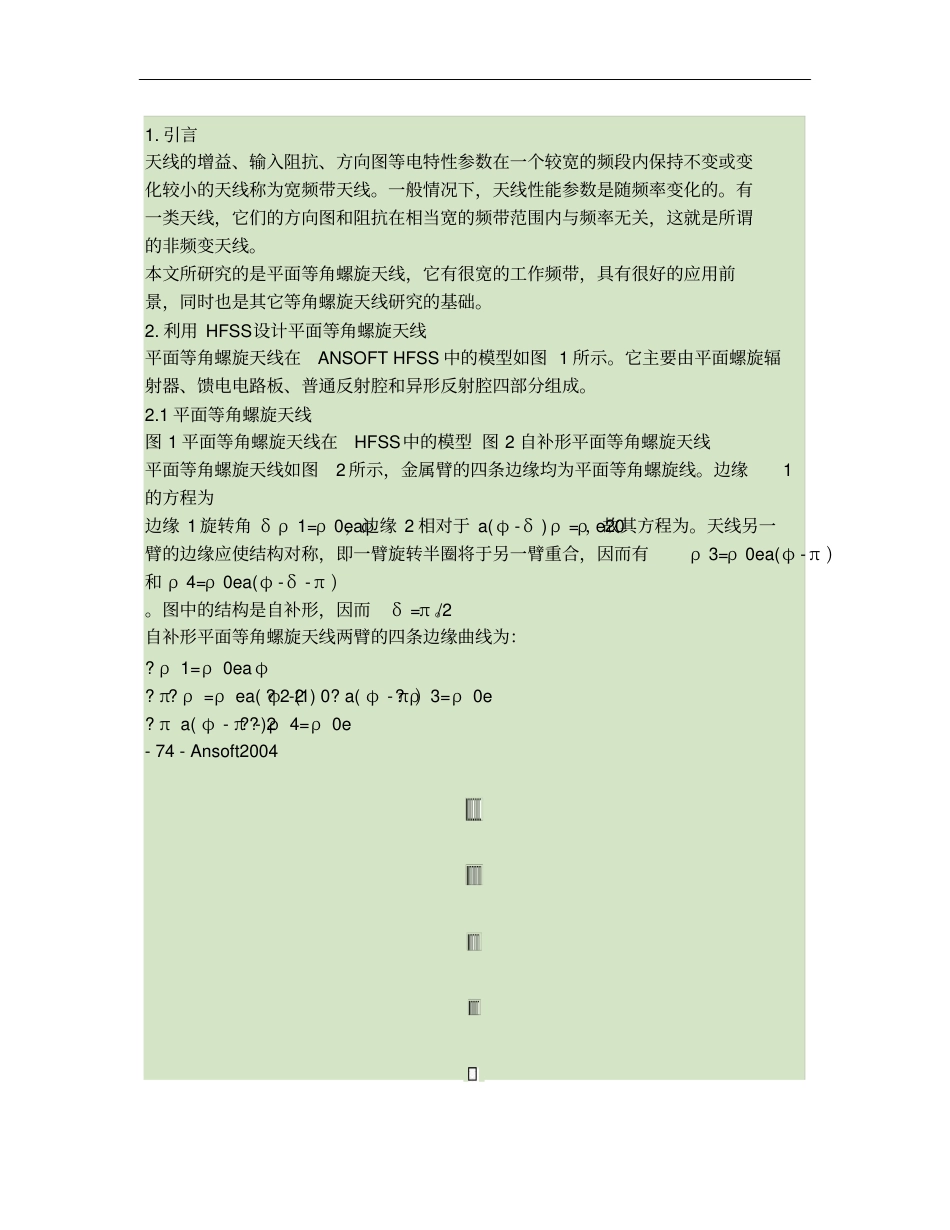

利用HFSS设计平面等角螺旋天线杜起飞北京理工大学电子工程系100081摘要：本文介绍了一种双臂平面等角螺旋天线的设计过程，利用ANSOFTHFSS对其结构进行了建模和仿真，工作频率为0.4GHz～3GHz，电压驻波比VSWR<2.0，增益Gain>5.0dB。关键词：HFSS、等角螺旋天线、宽带匹配1.引言天线的增益、输入阻抗、方向图等电特性参数在一个较宽的频段内保持不变或变化较小的天线称为宽频带天线。一般情况下，天线性能参数是随频率变化的。有一类天线，它们的方向图和阻抗在相当宽的频带范围内与频率无关，这就是所谓的非频变天线。本文所研究的是平面等角螺旋天线，它有很宽的工作频带，具有很好的应用前景，同时也是其它等角螺旋天线研究的基础。2.利用HFSS设计平面等角螺旋天线平面等角螺旋天线在ANSOFTHFSS中的模型如图1所示。它主要由平面螺旋辐射器、馈电电路板、普通反射腔和异形反射腔四部分组成。2.1平面等角螺旋天线图1平面等角螺旋天线在HFSS中的模型图2自补形平面等角螺旋天线平面等角螺旋天线如图2所示，金属臂的四条边缘均为平面等角螺旋线。边缘1的方程为边缘1旋转角δρ1=ρ0eaφ，边缘2相对于a(φ-δ)ρ=ρe20，故其方程为。天线另一臂的边缘应使结构对称，即一臂旋转半圈将于另一臂重合，因而有ρ3=ρ0ea(φ-π)和ρ4=ρ0ea(φ-δ-π)。图中的结构是自补形，因而δ=π/2。自补形平面等角螺旋天线两臂的四条边缘曲线为：?ρ1=ρ0eaφ?π?ρ=ρea(φ-2?2(1)0?a(φ-π)?ρ3=ρ0e?πa(φ-π-)2??ρ4=ρ0e-74-Ansoft2004对于自补形结构，方向图的对称性最好。由于平面等角螺旋天线的表面边缘仅由角度描述，因而满足非频变天线对形状的所有要求。2.2馈电电路板由于平面等角螺旋天线是平衡对称结构，其馈电系统也应采用平衡馈电方式。同轴线是传统的超宽带馈电线，具有良好的宽频带特性，但其馈电方式为非平衡馈电，所以需要增加相应的非平衡馈电到平衡馈电转换电路即巴伦的设计。最常用的匹配方法为指数渐变线匹配。与双曲线渐变线、抛物渐变线、贝塞尔渐变线及切比雪夫渐变线相比较，当1/λ<0.5时，指数线的反射系数是最小的，而且频带极宽[1]。因此，本文选用指数渐变的微带线到平行双线作为平面等角螺旋天线的馈电电路。如图3所示，巴伦由不平衡的微带结构逐渐过渡到平衡馈电的平行双线结构，其中接地板和微带线均采用指数渐变方式，在工作频带内由输入端的50?变为输出端的140?指数线阻抗变换器是指传输方向按指数规律变化的传输线，即[2][3]。Z0(z)=Z0(0)eaz(2)假定渐变线长为L，变阻比为R，即图3指数渐变的微带线-双线结构示意图Z0(L)=RZ0(0)(3)则a=1lnRL(4)当L选定后，随频率增高，波长愈短，反射系数总的趋势是越来越小。反射系数模的最大值为Γ(0)=λlnR4πL(5)Γ(0)max的条件下，可由上式确定指数线的长度因此，当阻抗变换比R为已知，在满足反射系数模不超过某一定值L=λlnR4πΓ0max(6)2.3反射腔理论和实践证明，普通反射腔的侧壁对天线轴比和增益的影响较大，因此在设计时，在允许的尺寸范围内，应使腔体直径尽可能大。对于普通的平面等角螺旋天线，多在腔体内添入微波吸收材料，这样做可显著提高天线的驻波比、带宽和轴比特性，但是，天线的效率却大大下降，因此决定不加微波吸收材料。但这会使天线方向图带宽变窄。由于天线的能量主要集中在主辐射区，当频率改变时，它的主辐射区直径也随之改变。如果能够使反射波在任意频率点，它到达平面螺旋辐射器表面所经过的路径的长度都等于该频率波长的二分之一，那么该天线仍然满足宽频带特性思路，我们设计了如图1所示天线结构中的异形反射腔。异形反射腔体设计一般满足以下几点:⑴顶端直径d处的周长等于其所对应频率点的主辐射区的周长。在这里，取为最高工作频率点的波长；⑵顶端直径d处到平面螺旋辐射器表面的距离h等于其所对应频率点波长的四分之一。在这里，取为最高工作频率点波长的四分之一；⑶底端直径D处的周长的取值同⑴，在这里取为最低工作频率点的波长；⑷底端到平面螺旋辐射器表面的距离的取值H同⑵，在这里取为最低工作频率点波长的四分之一。[4]。按照这种3.仿真结果利用ANSOFTHFSS在0.4GHz～3GHz频率范围内对...
