力雕雕刻机软件操作说明VIP免费

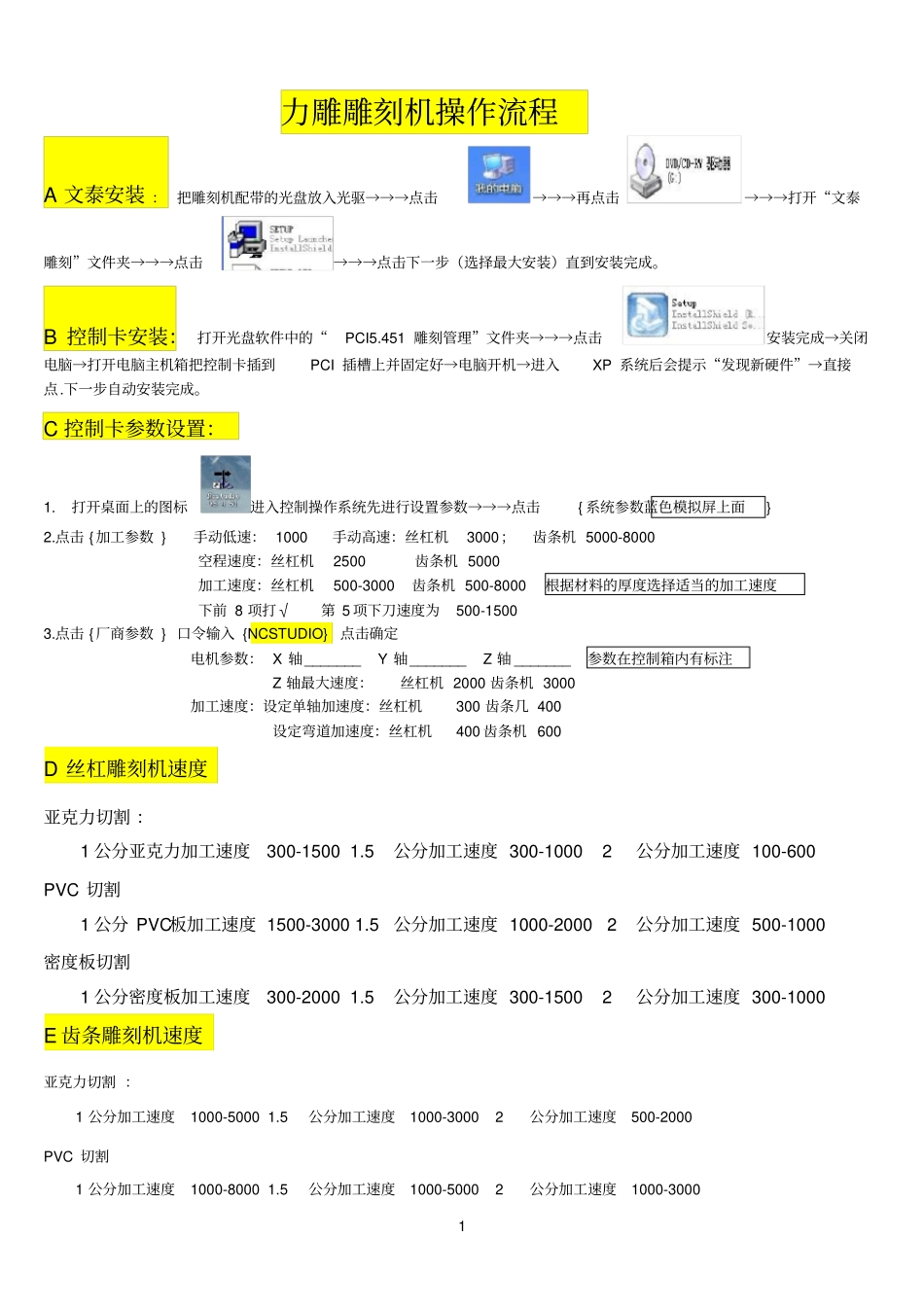

1力雕雕刻机操作流程A文泰安装：把雕刻机配带的光盘放入光驱→→→点击→→→再点击→→→打开“文泰雕刻”文件夹→→→点击→→→点击下一步（选择最大安装）直到安装完成。B控制卡安装：打开光盘软件中的“PCI5.451雕刻管理”文件夹→→→点击安装完成→关闭电脑→打开电脑主机箱把控制卡插到PCI插槽上并固定好→电脑开机→进入XP系统后会提示“发现新硬件”→直接点.下一步自动安装完成。C控制卡参数设置：1.打开桌面上的图标进入控制操作系统先进行设置参数→→→点击{系统参数蓝色模拟屏上面}2.点击{加工参数}手动低速：1000手动高速：丝杠机3000；齿条机5000-8000空程速度：丝杠机2500齿条机5000加工速度：丝杠机500-3000齿条机500-8000根据材料的厚度选择适当的加工速度下前8项打√第5项下刀速度为500-15003.点击{厂商参数}口令输入{NCSTUDIO}点击确定电机参数：X轴_______Y轴_______Z轴_______参数在控制箱内有标注Z轴最大速度：丝杠机2000齿条机3000加工速度：设定单轴加速度：丝杠机300齿条几400设定弯道加速度：丝杠机400齿条机600D丝杠雕刻机速度亚克力切割：1公分亚克力加工速度300-15001.5公分加工速度300-10002公分加工速度100-600PVC切割1公分PVC板加工速度1500-30001.5公分加工速度1000-20002公分加工速度500-1000密度板切割1公分密度板加工速度300-20001.5公分加工速度300-15002公分加工速度300-1000E齿条雕刻机速度亚克力切割：1公分加工速度1000-50001.5公分加工速度1000-30002公分加工速度500-2000PVC切割1公分加工速度1000-80001.5公分加工速度1000-50002公分加工速度1000-30002密度板切割1公分加工速度1000-80001.5公分加工速度1000-60002公分加工速度1000-3000注：齿条机刀夹选用参考：Φ3.175、雕刻最高速度在5000以内Φ4、Φ6雕刻最高速度在8000之内F文泰排版操作：共8步骤1.点击桌面的图标→→→进入文泰操作软件2.根据材料的实际尺寸设置版面的尺寸大小3.点击软件右侧的图标→→→在设置版面的框内输入字或图形，以字为例。4.用鼠标点击字后，字的外框形成红色的虚线框，称为字块→点击设置字体→用鼠标在选中的字块上点击右键显示输入字的大小并选定完全绝对字号→→→点击确认5.用鼠标放在字块上，按着左键将字块拖到版面的左下角6.做路径只对版面上选中的字快起作用，如版面上的字块都没选中，则对版面上所有的字块做路径。7做路径：31.标牌类：选2D如图→→→显示出如图→→输入雕刻深度如图双色板一般为0.05-0.1→→→→→→选中二次加工方式为勾边→→→点击确认。道具补偿和保留尖叫始终选中2.切割类：选割→→→显示输入“雕刻深度”数值为材料的厚度《初次运行文泰软件时把“三维路径”去掉》如图→→→点击→→→显示选”直刀”并且输入相应的刀具参数→→→点击确认→→→再点击确认→→→接着版面上的字即可显示出雕刻路径。8路径保存：点击→→→显示→→→点击→→→显示4→→→保存类型为：G-CODEFILES（*.nc）并输入文件名→→→点击保存→→→输入“抬刀距离”切割方式：抬刀距离为材料的厚度标牌方式：抬刀距离为3-10mm→→→点击确认路径文件保存完成。G控制系统操作：初次安装运行需要重新设置“系统参数”2.点击桌面上的图标进入控制系统2点击软件左上角的“文件”项→→→先”卸载”之前的文件→→→点击打开文件输入所雕刻的文件→→→→点击图标仿真显示所雕刻的路径文件3点击“系统参数”→→→根据材料和刀具情况输入相应的“加工速度”→→→点击“加工轨迹”→返回仿真版面4点击软件右下角“手动”（X-左X+右Y+后Y-前Z+电机上Z-电机下）→→→点相应的方向键（X-左Y-前）将雕刻头移到台面左下角（刀具不可超出平台的PVC）→→→点将“刀具”点动5到PVC平台表面→→点连续→→点“设置原点图标”XYZ的坐标均变成0如图5点主轴旋转ON运行主轴转起6点击执行开始雕刻刀具设置方法1平底尖刀：主要用于雕刻标牌类的材料，也可切割0.1-2mm厚的非金属材料。如：雕刻金属材料则选用金属专用的平底尖刀，注意下刀速度要慢一般速度为100-500（在控制系统系统参数功能设置），根据材质的硬度可分层雕刻。W1为刀的直径Φ3.175Φ4、Φ6W2...
