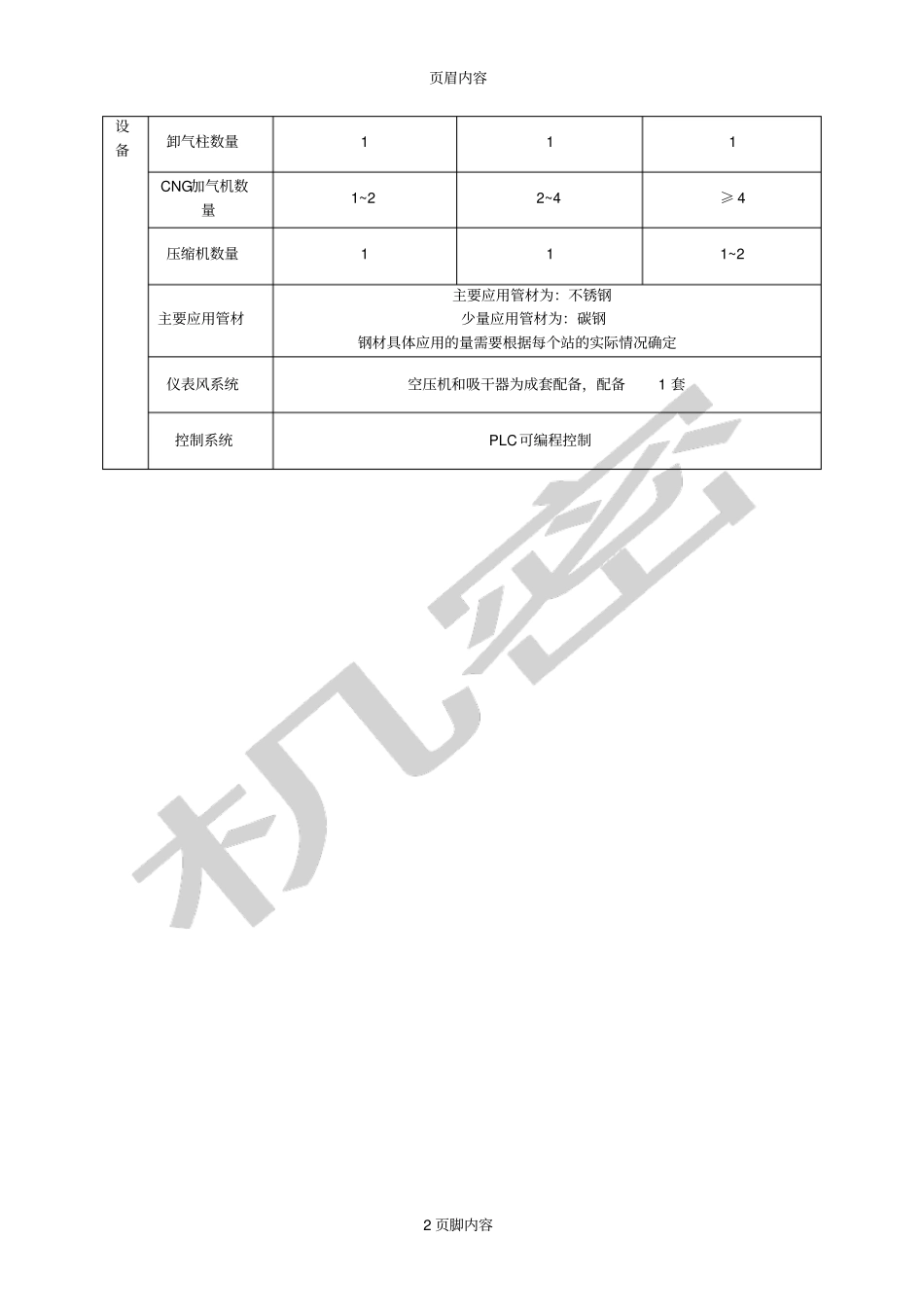

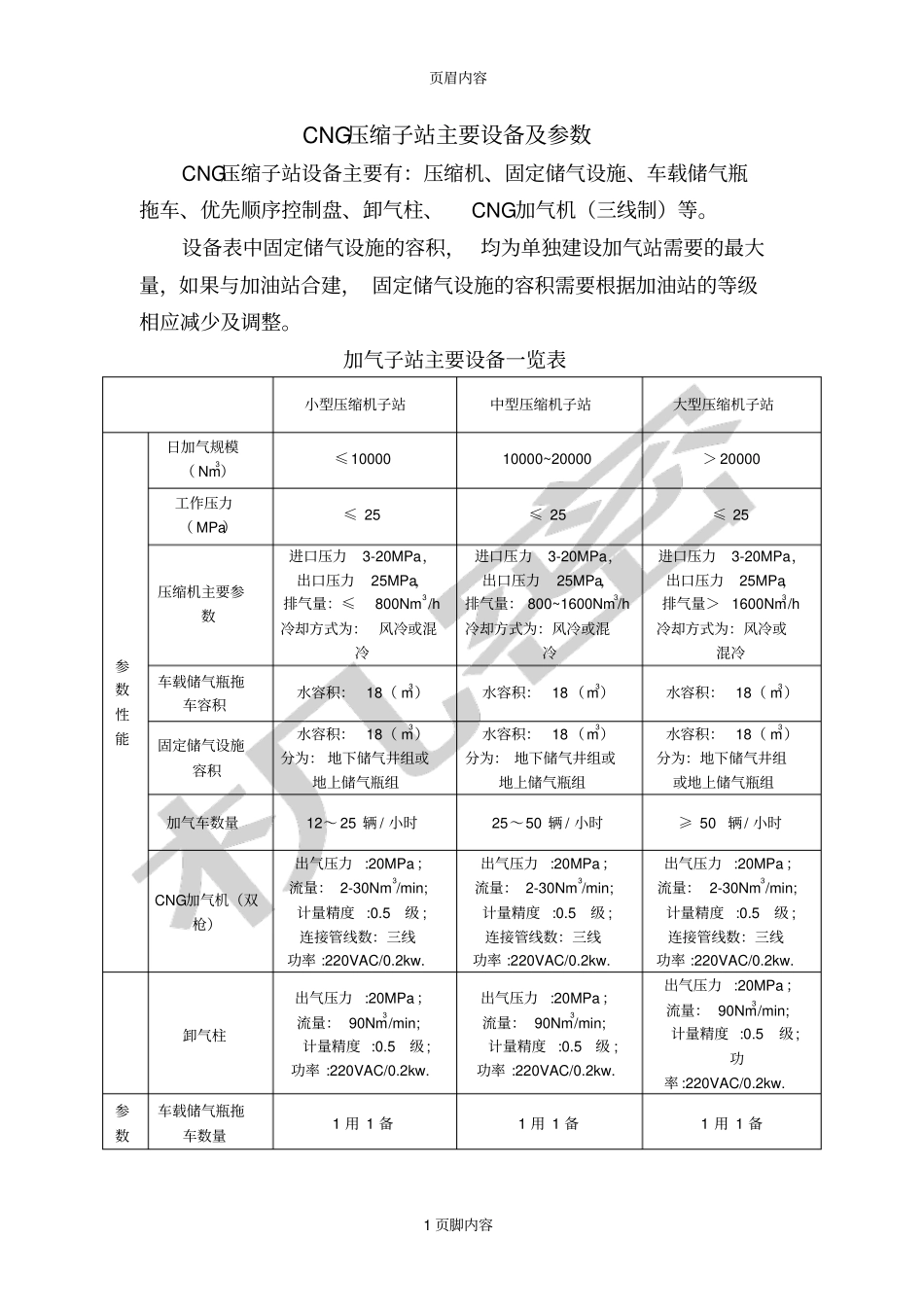

页眉内容1页脚内容CNG压缩子站主要设备及参数CNG压缩子站设备主要有：压缩机、固定储气设施、车载储气瓶拖车、优先顺序控制盘、卸气柱、CNG加气机（三线制）等。设备表中固定储气设施的容积，均为单独建设加气站需要的最大量，如果与加油站合建，固定储气设施的容积需要根据加油站的等级相应减少及调整。加气子站主要设备一览表小型压缩机子站中型压缩机子站大型压缩机子站参数性能日加气规模（Nm3）≤1000010000~20000＞20000工作压力（MPa）≤25≤25≤25压缩机主要参数进口压力3-20MPa，出口压力25MPa，排气量：≤800Nm3/h冷却方式为：风冷或混冷进口压力3-20MPa，出口压力25MPa，排气量：800~1600Nm3/h冷却方式为：风冷或混冷进口压力3-20MPa，出口压力25MPa，排气量＞1600Nm3/h冷却方式为：风冷或混冷车载储气瓶拖车容积水容积：18（m3）水容积：18（m3）水容积：18（m3）固定储气设施容积水容积：18（m3）分为：地下储气井组或地上储气瓶组水容积：18（m3）分为：地下储气井组或地上储气瓶组水容积：18（m3）分为：地下储气井组或地上储气瓶组加气车数量12～25辆/小时25～50辆/小时≥50辆/小时CNG加气机（双枪）出气压力:20MPa；流量：2-30Nm3/min;计量精度:0.5级;连接管线数：三线功率:220VAC/0.2kw.出气压力:20MPa；流量：2-30Nm3/min;计量精度:0.5级;连接管线数：三线功率:220VAC/0.2kw.出气压力:20MPa；流量：2-30Nm3/min;计量精度:0.5级;连接管线数：三线功率:220VAC/0.2kw.卸气柱出气压力:20MPa；流量：90Nm3/min;计量精度:0.5级;功率:220VAC/0.2kw.出气压力:20MPa；流量：90Nm3/min;计量精度:0.5级;功率:220VAC/0.2kw.出气压力:20MPa；流量：90Nm3/min;计量精度:0.5级;功率:220VAC/0.2kw.参数车载储气瓶拖车数量1用1备1用1备1用1备页眉内容2页脚内容设备卸气柱数量111CNG加气机数量1~22~4≥4压缩机数量111~2主要应用管材主要应用管材为：不锈钢少量应用管材为：碳钢钢材具体应用的量需要根据每个站的实际情况确定仪表风系统空压机和吸干器为成套配备，配备1套控制系统PLC可编程控制页眉内容3页脚内容CNG液压子站主要设备及参数CNG液压子站设备主要有：液压增压（橇）装置、车载储气瓶拖车（专用）、CNG加气机（一线制）等。加气子站主要设备一览表小型压缩机子站中型压缩机子站大型压缩机子站参数性能日加气规模（Nm3）≤1000010000~20000＞20000工作压力（MPa）≤20≤20≤20液压增压（橇）装置主要参数工作压力：20MPa排气量：1000Nm3/h设备配套：子站橇体1台，卸气系统1台，仪表风气源设备1套（仪表风气源设备包括：空气压缩机成套设备、气源软管），安全放空系统，橇体带拌热工作压力：20MPa排气量：2000Nm3/h设备配套：子站橇体1台，卸气系统1台，仪表风气源设备1套（仪表风气源设备包括：空气压缩机成套设备、气源软管），安全放空系统，橇体带拌热工作压力：20MPa排气量：3000Nm3/h设备配套：子站橇体1台，卸气系统1台，仪表风气源设备1套（仪表风气源设备包括：空气压缩机成套设备、气源软管），安全放空系统，橇体带拌热车载储气瓶拖车容积水容积：18（m3）水容积：18（m3）水容积：18（m3）加气车数量12～25辆/小时25～50辆/小时≥50辆/小时CNG加气机（双枪）进气压力：20Mpa，出气压力:20Mpa流量：2-30Nm3/min售气计量精度0.5%连接管线数：单线功率:220VAC/0.2kw进气压力：20Mpa，出气压力:20Mpa流量：2-30Nm3/min售气计量精度0.5%连接管线数：单线功率:220VAC/0.2kw进气压力：20Mpa，出气压力:20Mpa流量：2-30Nm3/min售气计量精度0.5%连接管线数：单线功率:220VAC/0.2kw成品气含油ppm≤10≤10≤10参数设备车载储气瓶拖车数量1用1备1用1备1用1备CNG加气机数量1~22~4≥4液压增压（橇）装置111~2主要应用管材主要应用管材为：不锈钢钢材具体应用的量需要根据每个站的实际情况确定页眉内容4页脚内容仪表风系统空压机和吸干器为成套配备，配备1套控制系统PLC可编程控制CNG常规站主要设备及参数CNG常规加气站设备主要有：压缩机、调压计量装置、脱硫装置、脱水装置、固定储气设施、优先顺序盘、加气机（三线制）等。设备表中固定储气设施的容积，均为单独建设加气...
