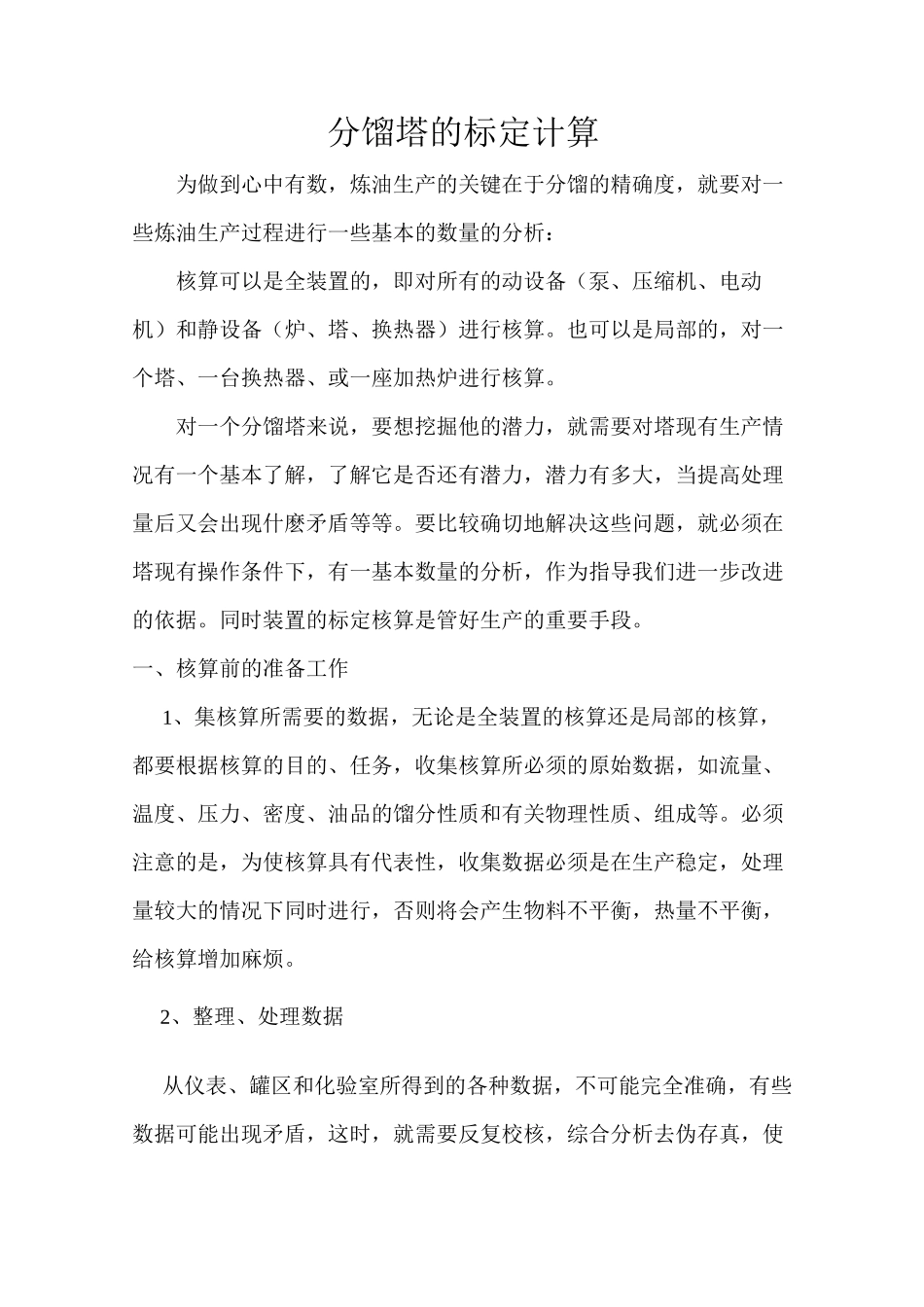

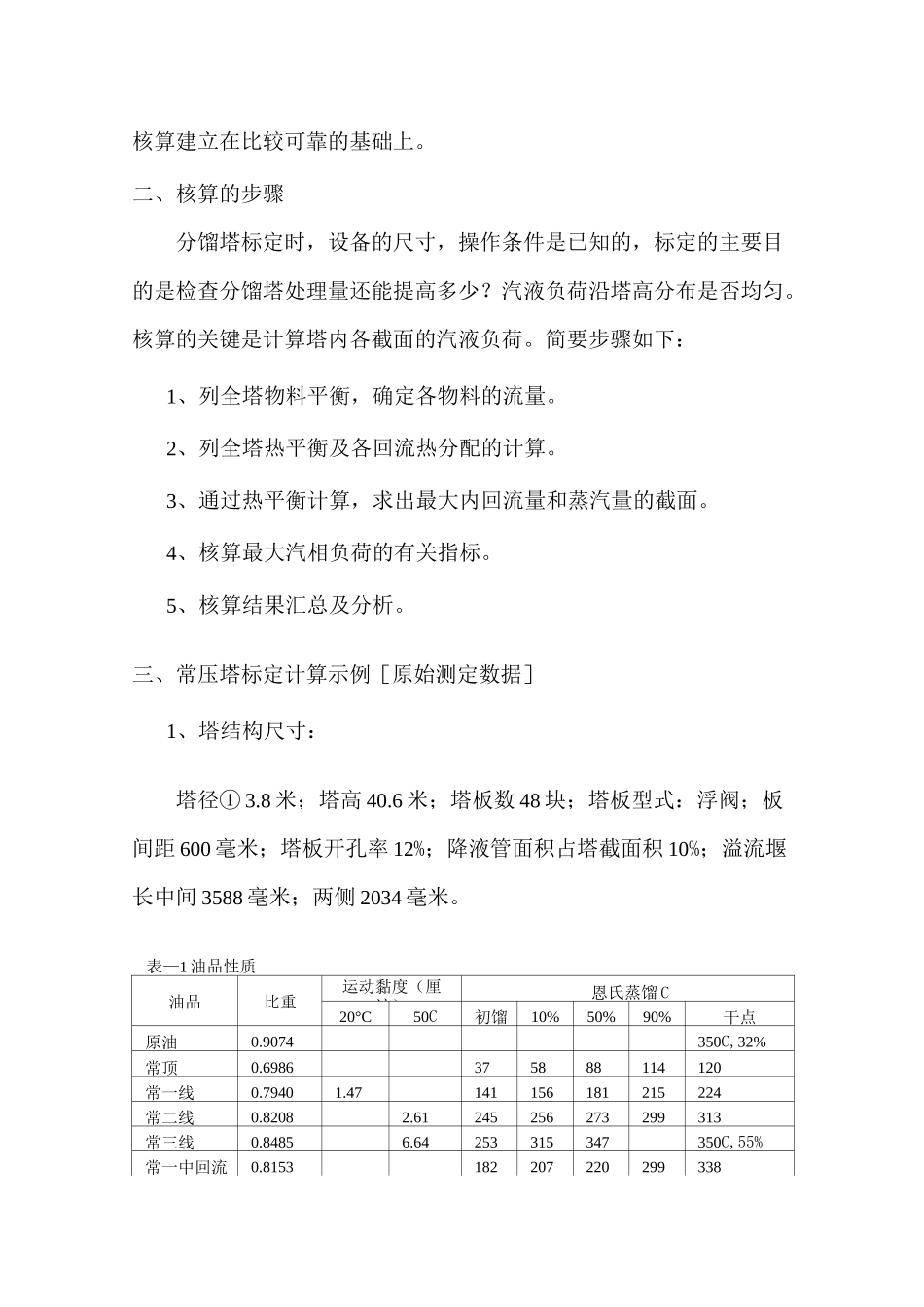

分馏塔的标定计算为做到心中有数,炼油生产的关键在于分馏的精确度,就要对一些炼油生产过程进行一些基本的数量的分析:核算可以是全装置的,即对所有的动设备(泵、压缩机、电动机)和静设备(炉、塔、换热器)进行核算。也可以是局部的,对一个塔、一台换热器、或一座加热炉进行核算。对一个分馏塔来说,要想挖掘他的潜力,就需要对塔现有生产情况有一个基本了解,了解它是否还有潜力,潜力有多大,当提高处理量后又会出现什麽矛盾等等。要比较确切地解决这些问题,就必须在塔现有操作条件下,有一基本数量的分析,作为指导我们进一步改进的依据。同时装置的标定核算是管好生产的重要手段。一、核算前的准备工作1、集核算所需要的数据,无论是全装置的核算还是局部的核算,都要根据核算的目的、任务,收集核算所必须的原始数据,如流量、温度、压力、密度、油品的馏分性质和有关物理性质、组成等。必须注意的是,为使核算具有代表性,收集数据必须是在生产稳定,处理量较大的情况下同时进行,否则将会产生物料不平衡,热量不平衡,给核算增加麻烦。2、整理、处理数据从仪表、罐区和化验室所得到的各种数据,不可能完全准确,有些数据可能出现矛盾,这时,就需要反复校核,综合分析去伪存真,使核算建立在比较可靠的基础上。二、核算的步骤分馏塔标定时,设备的尺寸,操作条件是已知的,标定的主要目的是检查分馏塔处理量还能提高多少?汽液负荷沿塔高分布是否均匀。核算的关键是计算塔内各截面的汽液负荷。简要步骤如下:1、列全塔物料平衡,确定各物料的流量。2、列全塔热平衡及各回流热分配的计算。3、通过热平衡计算,求出最大内回流量和蒸汽量的截面。4、核算最大汽相负荷的有关指标。5、核算结果汇总及分析。三、常压塔标定计算示例[原始测定数据]1、塔结构尺寸:塔径①3.8米;塔高40.6米;塔板数48块;塔板型式:浮阀;板间距600毫米;塔板开孔率12%;降液管面积占塔截面积10%;溢流堰长中间3588毫米;两侧2034毫米。表—1油品性质油品比重运动黏度(厘沱)恩氏蒸馏C20°C50C初馏10%50%90%干点原油0.9074350C,32%常顶0.6986375888114120常一线0.79401.47141156181215224常二线0.82082.61245256273299313常三线0.84856.64253315347350C,55%常一中回流0.8153182207220299338常二中回流0.83177.853.66247281299319339常底重油0.9334292335350C,17%94°>常顶11X103公斤/时58C一顶回流37.5X103公斤/时115433C常一中回流52.7X103公斤/时148C水蒸气0.5X103公斤/时常一线18.5X103公斤/时206CI121C433C244C常二中回流44.8X103公斤/时丿0水蒸气0.55X103公斤/时〜常二线26X103公斤/时291CI未吹314C卜常三线28X103公斤/时361C原油337.5X103公斤433C蒸气4.0X103公斤/时表压0.65公斤/厘米.常底重油252.7X103公斤/时图—1分馏塔测定数据(压力值为表压)二、测定数据:各点温度、压力及流量数据见图—1。外压为700毫米汞柱。体积平均沸点t体=tio%+150%+190%358+88+1143=E恩氏蒸馏曲线斜率N=190%-110%114-58800.7(°C/1)、物料平衡见表—2常压塔物料平衡表表—2入方出方物料流量公斤/时%物料流量公斤/时%原油337.5X103100常顶11.0X1033.2常一线18.5X1035.5常二线26.0X1037.7常三线28.0X1038.3重油252.7X10374.9损失1.3X1030.4总计337.5X103100总计337.5X1031002)、油品性质有关数据计算见表—3油品性质数据表表—3物料体积平均沸点(体)C恩氏蒸馏线斜率C/%中平均沸点C立方平均沸点C比重指数API特性因数K分子量M常顶870.783857012.393常一线1830.7417918145.611.7142常二线2750.532732744012.0222常三线3470.834234534.512.15297一中回流2190.2821821841.111.7170二中回流3000.529729937.712.0244常底重油19.51、算步骤以常顶为例如下:查计算图表得:中平均沸点t=87-4=83C中立方平均沸点t一=87-2=85°C立141.5141.5比重指数API=-131.5=-131.5=70d15.60.703715.6(常顶比重t420=0.6986换算为t1155..66=0.7037)查计算图表得特性因数K=12.3平均分子量M=93其它油品的物理性数据的计算方法与上同,计算结果列入表—3中。2、作全塔热平衡(封闭圈I)同时可校核原始数据是否准确,(见表—4)3、...
