富美家防火板FormicaHPL施工指南VIP免费

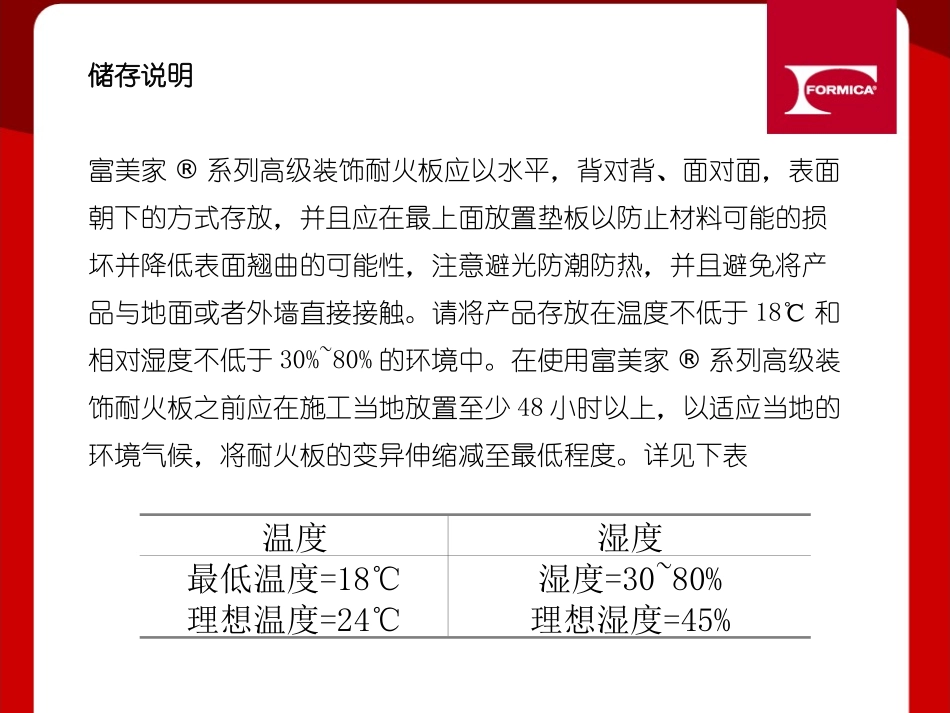

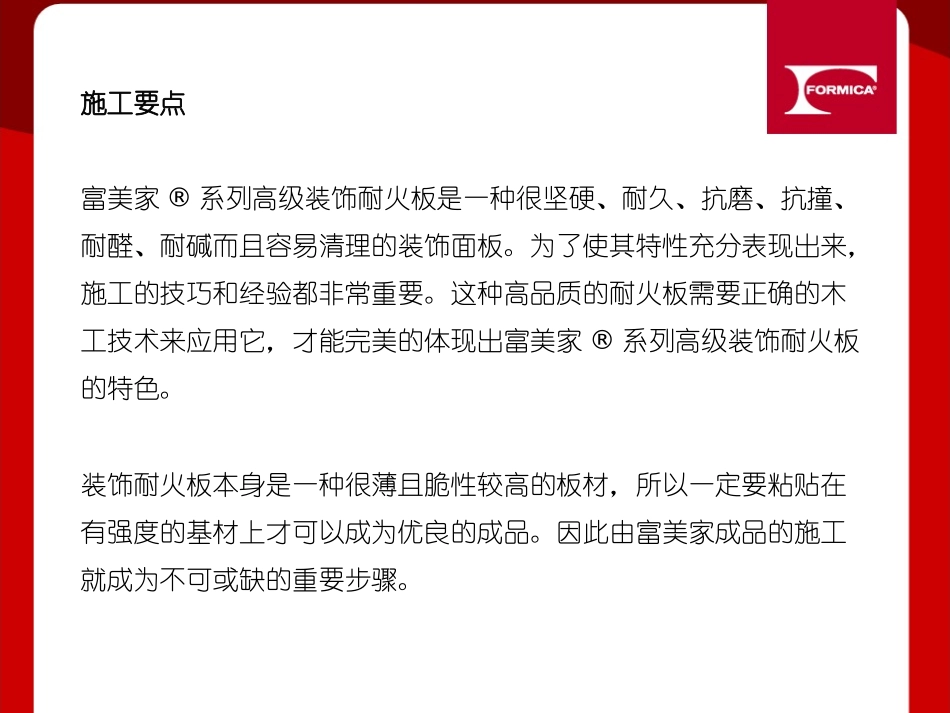

FabricationGuideFabricationGuide施工指南施工指南储存说明富美家®系列高级装饰耐火板应以水平，背对背、面对面，表面朝下的方式存放，并且应在最上面放置垫板以防止材料可能的损坏并降低表面翘曲的可能性，注意避光防潮防热，并且避免将产品与地面或者外墙直接接触。请将产品存放在温度不低于18℃和相对湿度不低于30%~80%的环境中。在使用富美家®系列高级装饰耐火板之前应在施工当地放置至少48小时以上，以适应当地的环境气候，将耐火板的变异伸缩减至最低程度。详见下表温度湿度最低温度=18℃湿度=30~80%理想温度=24℃理想湿度=45%施工要点富美家®系列高级装饰耐火板是一种很坚硬、耐久、抗磨、抗撞、耐醛、耐碱而且容易清理的装饰面板。为了使其特性充分表现出来，施工的技巧和经验都非常重要。这种高品质的耐火板需要正确的木工技术来应用它，才能完美的体现出富美家®系列高级装饰耐火板的特色。装饰耐火板本身是一种很薄且脆性较高的板材，所以一定要粘贴在有强度的基材上才可以成为优良的成品。因此由富美家成品的施工就成为不可或缺的重要步骤。材料选用：1.选用品质良好的富美家®系列高级装饰耐火板和基材作为施工原料。富美家®建议使用刨花板（塑合板），中密度纤维板(MDF)和细木工板作为富美家®系列高级装饰耐火板的基材。基材应砂磨平整，干净，无油腻，厚度均匀。灰泥板（干墙），混凝土，石膏板，实木或栈板不建议用作基材。注意：就平整性而言以刨花板最佳，以结构强度而言以细木工板最为理想。由于温度及相对湿度的环境影响，会有一定程度的尺寸变异，因此需要在大面积使用时，考虑基材的结构及密度。2.选用良好品质的工具来配合施工，富美家®推荐使用碳钢质的手工或电动工具，以轻松应对质地坚硬的富美家®系列高级装饰耐火板，使切断面干净、光滑、没有缺口。在选用手工具时，最好选用有金属手柄的。注意：在利用刀片切割富美家®系列高级装饰耐火板时，一定要注意从色纸的以免进刀，然后象切割玻璃一般划下去。3.选用品质良好的粘合剂，富美家®系列高级装饰耐火板施工最常用的胶为白胶（PVAC）及强力胶（NeopreneSolvent）,强力胶较为方便。注意：在使用白胶（PVAC）后，应将成品放在冷压机内加压2~3个小时，强力胶则只要粘贴上去后，使用丁型滚轮压匀即可。4.选用品质良好的平衡板。两种不同类型的材料有时会被贴合在基材的表面和底面，因此基材两面贴的应该是相同伸张变异的材料，无论温度或相对湿度的影响如何，其产生的变化值应该相近。为了达到良好的平衡效果，采用同一生产厂商制作的背板贴于底部，可减少问题的产生。注意：一般情况况下可以采用其它材料作为平衡板，如薄木片、饱和纸或布漆等。但这种方式需要考虑材料的品质及等级，并事先做好试验工作，在采用前就应断定其效果，若无法预知其结果，则应避免适应其它材料作为底衬材料，尤其在大面积墙板及高湿度场所时，更须考虑与耐火板搭配的平衡板品质。施工说明：1.胶合前条件的控制：耐火板及基材在贴合前，一定要达到某些条件要求。所以该两项材料存储时的平衡及湿度的含量就相当重要，太潮湿或太干燥对往后的贴合有相当程度的影响。材料太过干燥，除了对胶合产生困难外，同时大量吸湿的结果会导致板材大幅的伸张既扭曲变形，影响施工。理想的情况为温度24℃，相对湿度为45%左右，其控制方式如下，最低理想最大最低理想最大相对湿度工作环境30%45%60%耐火板4%5%6%刨花板8%10%12%细木工板8%10%12%实木8%10%12%条件说明相对湿度及含水率环境温度（℃）18℃24℃-含水率控制方式说明：①在贴合前基板、耐火板及粘合剂需置于同一个环境中10天以上，让空气在每片材料空间中流通。并要求其相对湿度应与施工现场条件一样。②如果空间有限，则每片基材上下用耐火板背对背叠置在一起需要3天时间，并且需要耐火板及基板的相对湿度及含水率满足上表，并在准备胶合之前才可将之堆叠起来。③假如可预知贴合后的材料能保持其良好的稳定性，则基材及耐火板可置放于相对湿度相当低的控制室内，或是增加温度（40℃时20小时；或者50℃时10小时），使材料能避免日后因收缩、挤压而变形，温度控制的条件不要高...
