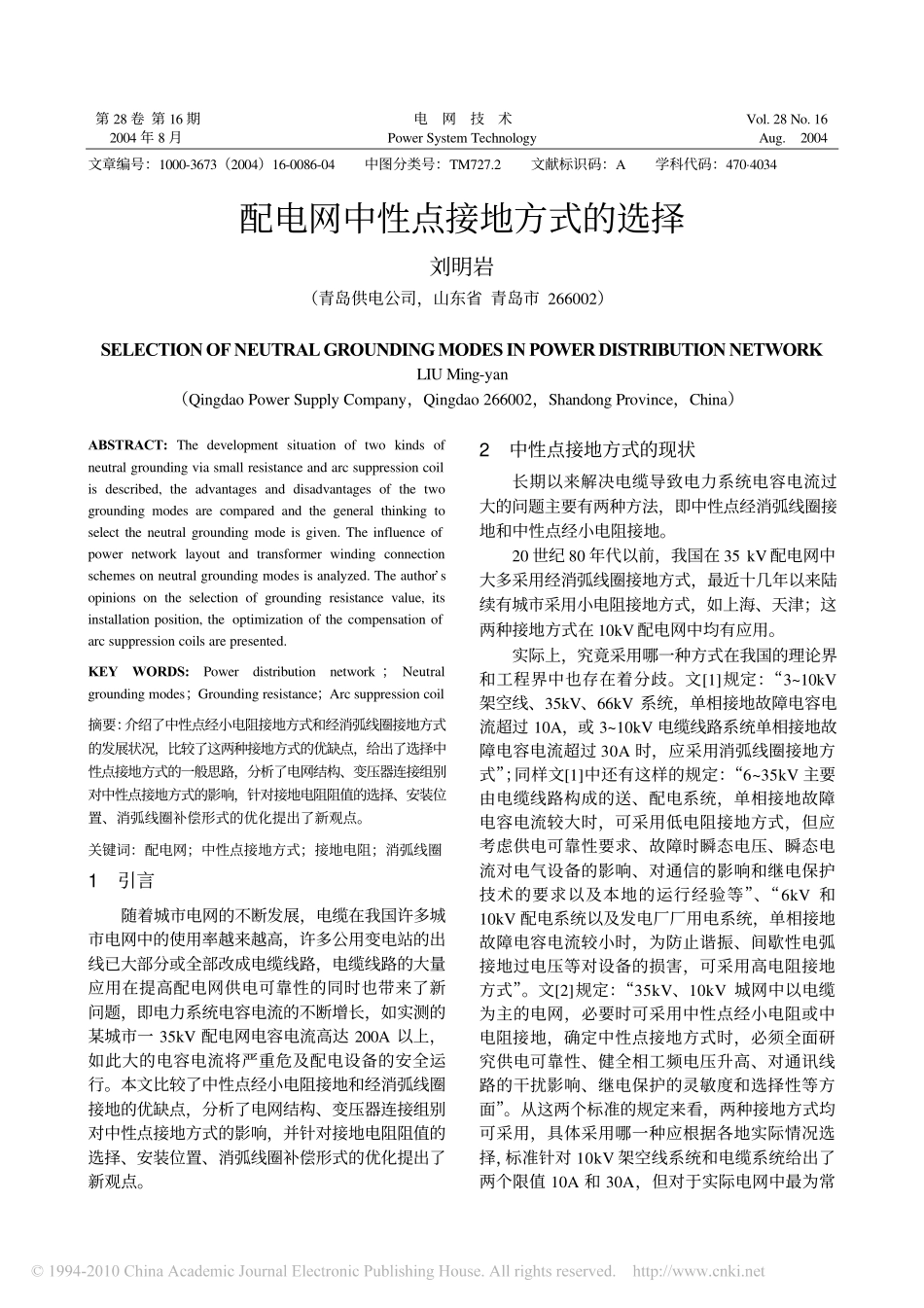

第28卷第16期电网技术Vol.28No.162004年8月PowerSystemTechnologyAug.2004文章编号：1000-3673（2004）16-0086-04中图分类号：TM727.2文献标识码：A学科代码：470⋅4034配电网中性点接地方式的选择刘明岩（青岛供电公司，山东省青岛市266002）SELECTIONOFNEUTRALGROUNDINGMODESINPOWERDISTRIBUTIONNETWORKLIUMing-yan（QingdaoPowerSupplyCompany，Qingdao266002，ShandongProvince，China）ABSTRACT:Thedevelopmentsituationoftwokindsofneutralgroundingviasmallresistanceandarcsuppressioncoilisdescribed,theadvantagesanddisadvantagesofthetwogroundingmodesarecomparedandthegeneralthinkingtoselecttheneutralgroundingmodeisgiven.Theinfluenceofpowernetworklayoutandtransformerwindingconnectionschemesonneutralgroundingmodesisanalyzed.Theauthor’sopinionsontheselectionofgroundingresistancevalue,itsinstallationposition,theoptimizationofthecompensationofarcsuppressioncoilsarepresented.KEYWORDS:Powerdistributionnetwork；Neutralgroundingmodes；Groundingresistance；Arcsuppressioncoil摘要：介绍了中性点经小电阻接地方式和经消弧线圈接地方式的发展状况，比较了这两种接地方式的优缺点，给出了选择中性点接地方式的一般思路，分析了电网结构、变压器连接组别对中性点接地方式的影响，针对接地电阻阻值的选择、安装位置、消弧线圈补偿形式的优化提出了新观点。关键词：配电网；中性点接地方式；接地电阻；消弧线圈1引言随着城市电网的不断发展，电缆在我国许多城市电网中的使用率越来越高，许多公用变电站的出线已大部分或全部改成电缆线路，电缆线路的大量应用在提高配电网供电可靠性的同时也带来了新问题，即电力系统电容电流的不断增长，如实测的某城市一35kV配电网电容电流高达200A以上，如此大的电容电流将严重危及配电设备的安全运行。本文比较了中性点经小电阻接地和经消弧线圈接地的优缺点，分析了电网结构、变压器连接组别对中性点接地方式的影响，并针对接地电阻阻值的选择、安装位置、消弧线圈补偿形式的优化提出了新观点。2中性点接地方式的现状长期以来解决电缆导致电力系统电容电流过大的问题主要有两种方法，即中性点经消弧线圈接地和中性点经小电阻接地。20世纪80年代以前，我国在35kV配电网中大多采用经消弧线圈接地方式，最近十几年以来陆续有城市采用小电阻接地方式，如上海、天津；这两种接地方式在10kV配电网中均有应用。实际上，究竟采用哪一种方式在我国的理论界和工程界中也存在着分歧。文[1]规定：“3~10kV架空线、35kV、66kV系统，单相接地故障电容电流超过10A，或3~10kV电缆线路系统单相接地故障电容电流超过30A时，应采用消弧线圈接地方式”；同样文[1]中还有这样的规定：“6~35kV主要由电缆线路构成的送、配电系统，单相接地故障电容电流较大时，可采用低电阻接地方式，但应考虑供电可靠性要求、故障时瞬态电压、瞬态电流对电气设备的影响、对通信的影响和继电保护技术的要求以及本地的运行经验等”、“6kV和10kV配电系统以及发电厂厂用电系统，单相接地故障电容电流较小时，为防止谐振、间歇性电弧接地过电压等对设备的损害，可采用高电阻接地方式”。文[2]规定：“35kV、10kV城网中以电缆为主的电网，必要时可采用中性点经小电阻或中电阻接地，确定中性点接地方式时，必须全面研究供电可靠性、健全相工频电压升高、对通讯线路的干扰影响、继电保护的灵敏度和选择性等方面”。从这两个标准的规定来看，两种接地方式均可采用，具体采用哪一种应根据各地实际情况选择，标准针对10kV架空线系统和电缆系统给出了两个限值10A和30A，但对于实际电网中最为常第28卷第16期电网技术87见的混合系统没有做出明确的规定。3小电阻接地方式与消弧线圈接地方式的比较传统理论认为中性点经小电阻接地方式有以下优点：单相接地时，健全相电压升高接续时间短对设备绝缘等级要求较低，一次设备的耐压水平可按相电压来选择；单相接地时，由于流过故障线路的电流较大，零序过流保护有较好的灵敏度，可比较容易地切除接地线路。但同时也...
