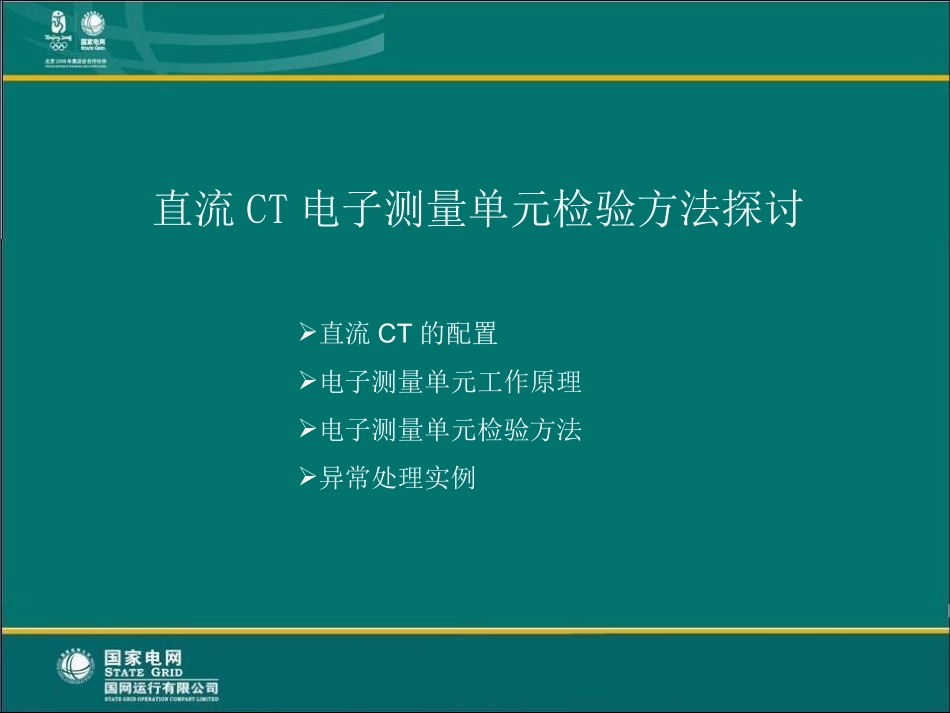

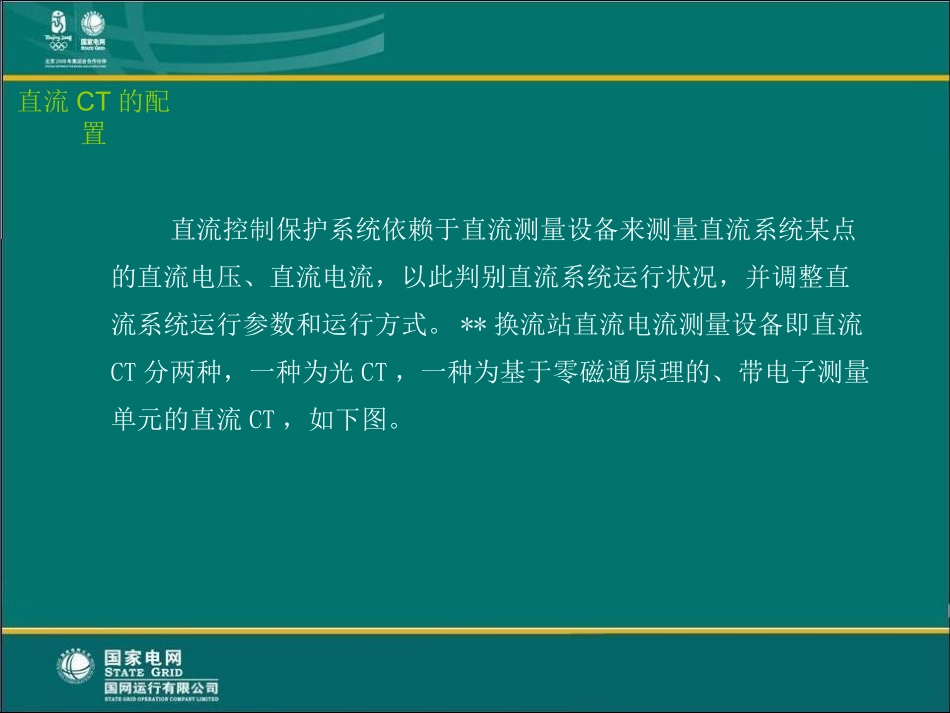

直流CT电子测量单元检验方法探讨直流CT的配置电子测量单元工作原理电子测量单元检验方法异常处理实例直流CT电子测量单元检验方法探讨直流CT的配置直流控制保护系统依赖于直流测量设备来测量直流系统某点的直流电压、直流电流，以此判别直流系统运行状况，并调整直流系统运行参数和运行方式。**换流站直流电流测量设备即直流CT分两种，一种为光CT，一种为基于零磁通原理的、带电子测量单元的直流CT，如下图。直流CT的配置直流CT的配置直流场极母线区域安装了12个光CT。中性线区域安装了8个零磁通原理直流CT。每个零磁通原理直流CT提供两组二次绕组，每组二次绕组含5个二次线圈与一台电子测量单元相连，见下图。每个零磁通原理直流CT配置2台电子测量单元，分别将大直流电流量转化为小直流电压量供直流控制保护A、B系统使用，见下图。电子测量单元具有自我诊断功能，诊断异常则闭锁直流控制保护功能，甚至导致PCP主机退出运行，见下图直流CT的配置电子测量单元工作原理电子测量单元工作原理振荡器激励T1、T2进入饱和状态，当T1、T2铁芯饱和时，电流陡增，N1绕组的电流激增将被峰值检测器感应到，N2用来平衡由N1产生的磁通量。当被测直流电流Id≠0时，峰值检测器输出校正电压UR，功放输出副边补偿电流I2，使得铁芯中的安匝数平衡，即IdW1=I2W2（W2包含N4和N5）。绕组N3根据磁通的变化产生感应电压，感应电压在功放的反相输入端驱动，从而改变功放输出的补偿电流I2，使得原边和副边绕组产生的磁势完全平衡，以解决由于功放有限的增益和磁通量的漂移导致原副边的磁势不能保持平衡的问题。电子测量单元检验方法**站电子测量单元基本结构图电子测量单元检验方法检验前确认零磁通直流CT一次已隔离，并且没有其它工作。接入110V直流电源，打开面板，在面板端子排上测量1（＋）、2（－）端子间或5（＋）、4（－）端子间直流电压，应该在93V～122V范围内。检查电子测量单元左边两块直流电压转换器上绿色指示灯点亮。在电子测量单元测试孔上测量直流电压转换器输出电压。在面板端子排上用钳形电流表测量流过1号端子或5号端子的直流电流，应该小于130mA。在面板端子排上测试电子测量单元报警节点电阻应该为0Ω。电子测量单元检验方法在测试孔上测量M6对M4的交流电压，应该在5V～8V的范围内。在测试孔上测量M8对M4的直流电压，应该在＋45V～＋51V的范围内,或在－45V～－51V的范围内。在测试孔上测量M10对M11的直流电压，测量M9对M4的直流电压，应该小于1mV。在电子测量单元测试孔上测量M8对M4的直流电压，应该小于1mV。为了获得一个稳定的测量结果，要求测量电压表输入回路带有滤波器（低通，在50HZ频率下约为－80dB）。电子测量单元检验方法用示波器观察电子测量单元测试孔M7对M4的波形，典型的波形如下图，通过调节电子测量单元右侧的“amplitudeadj”可调电位器，使得波形的峰值刚好达到2V。波形周期是固定不变的，电位器的调整仅改变波形峰值，不影响周期。电子测量单元检验方法按下面的回路接线，准备进行精度测试。解开绕组N5与N4的并联回路，将N5绕组与N4绕组隔离，在N5绕组上注入测试电流Itest，测量电子测量单元的输出电压Vout，输出电压与测试电流必须满足下列公式：Vout＝3.06667×Itest在注入额定测试电流0.54348A时，输出电压就会等于额定输出值1.6667V。电子测量单元检验方法异常处理实例2007年8月5日，**换流站双极PCPB系统发IDEL2DCCT测量回路严重故障报警并退出运行到“SERVICE”状态，同时伴随有双极中性母线差动电流保护切换报警、双极中性母线差动电流极平衡报警、双极区域站接地过流报警等信号。后信号自动复归。此次严重告警信号没有直接影响江城直流系统的运行，但导致双极控制保护系统失去了冗余性，危及到直流系统的运行。为查明故障原因，在直流系统年度检修期间，主要针对控制保护B系统的IDEL2直流电流电子测量单元进行首次检验。除了波形峰值测试为0.6V不满足2V的要求外，其余的检验项目如测量精度检验等均合格。针对波形峰值不满足要求的问题，对站内所有电子测量单元进行比较测试，发现其它电子测量单元的波形峰值...
