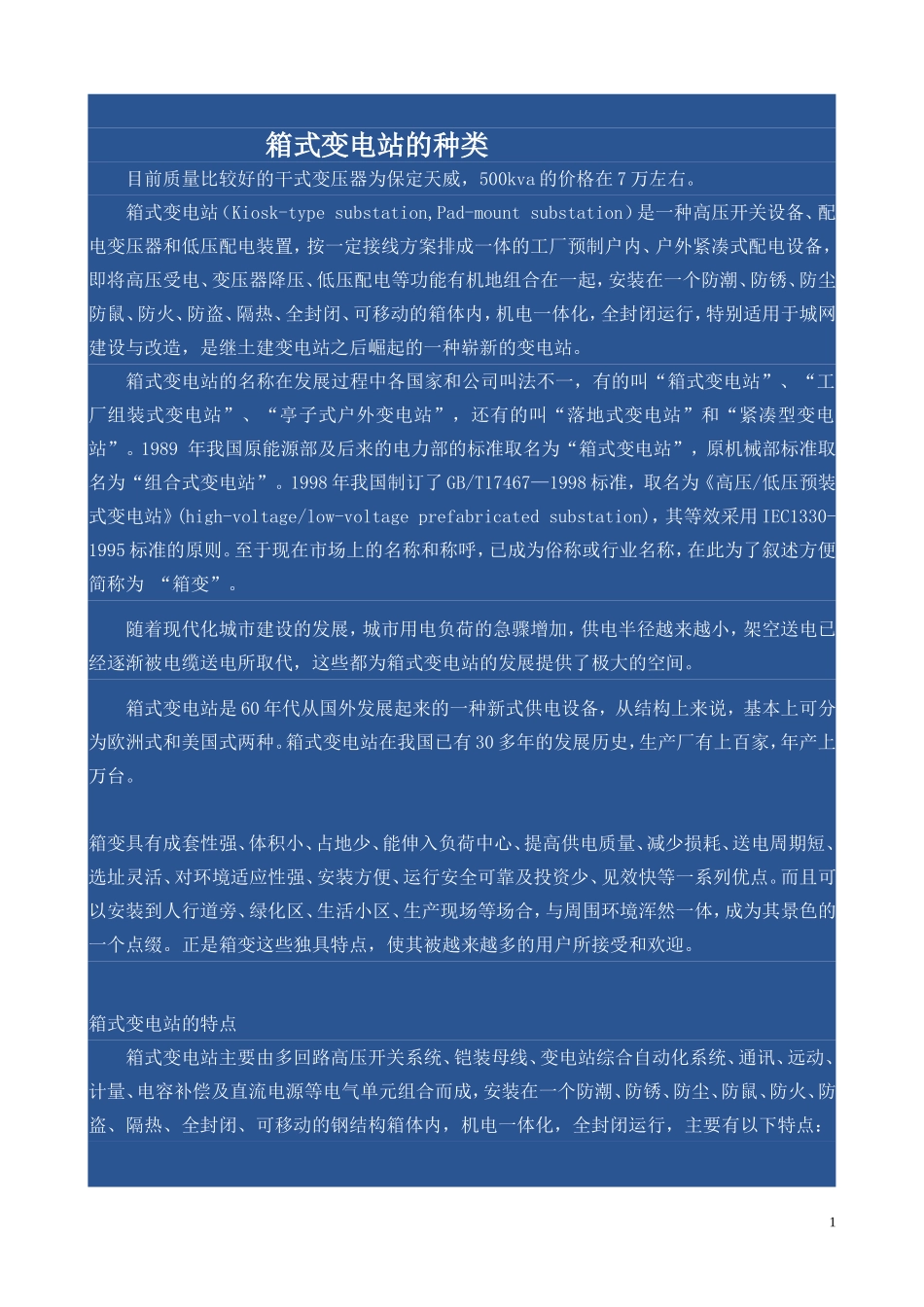

箱式变电的种类_第1页
1/11

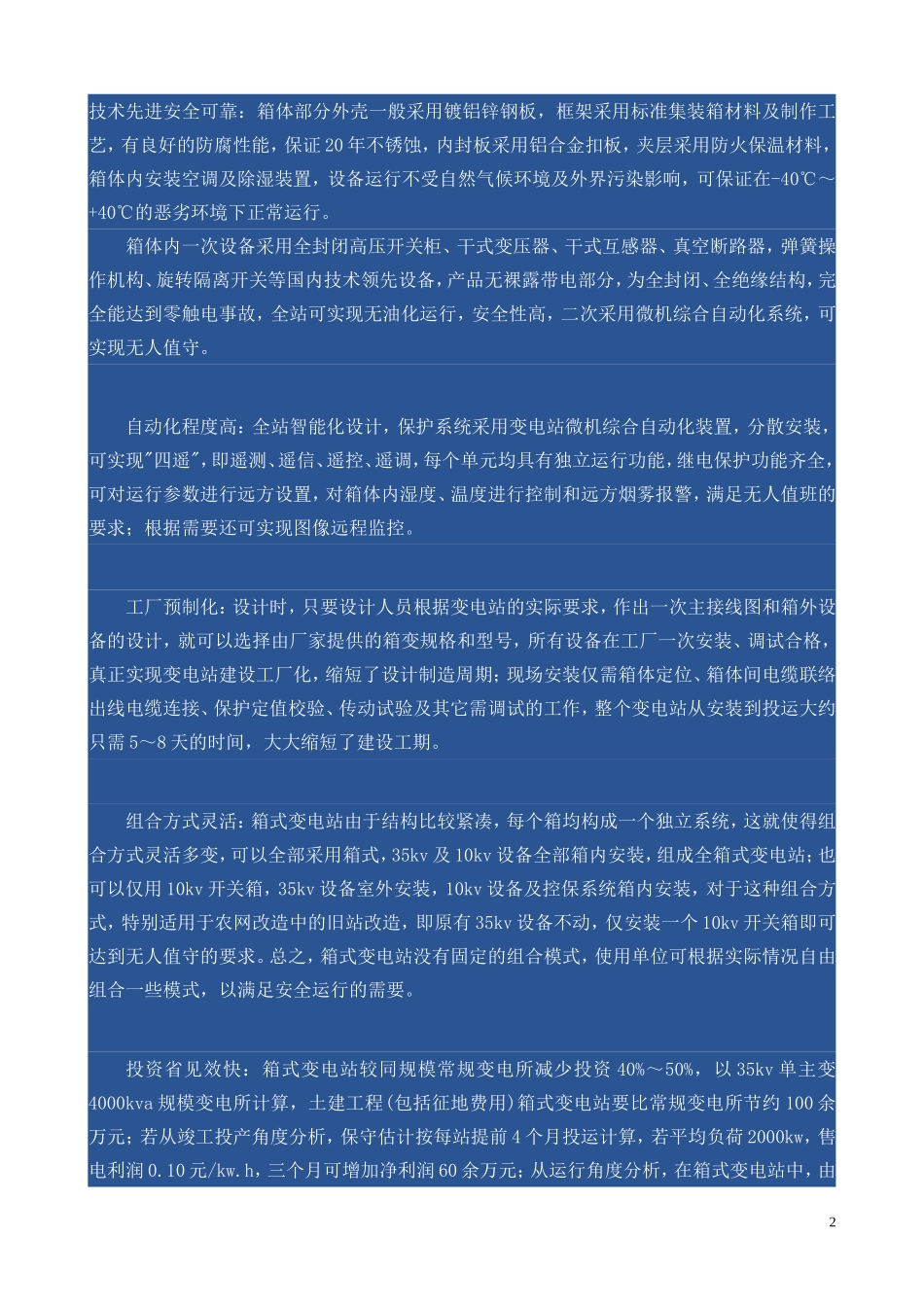

箱式变电的种类_第2页
2/11

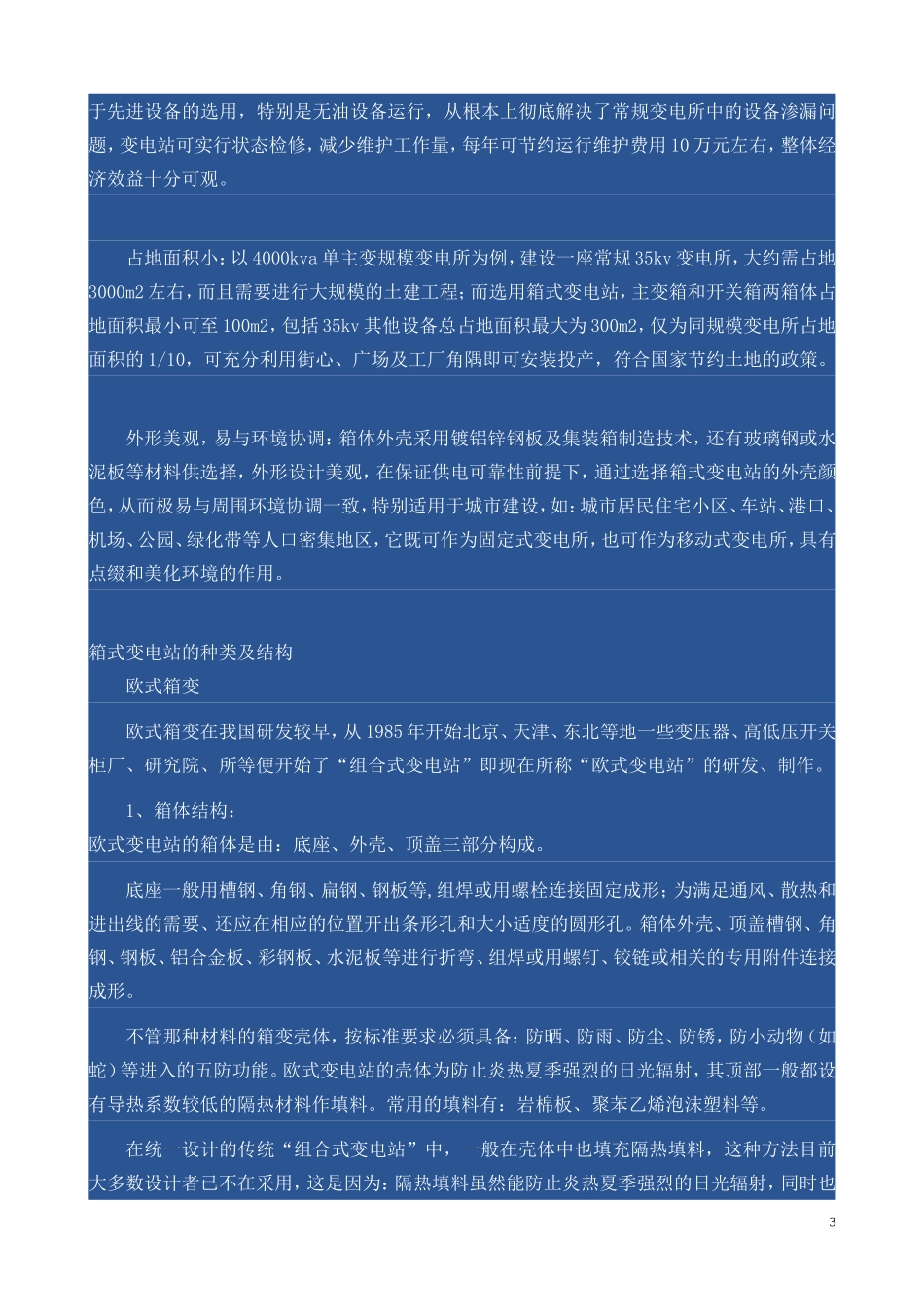

箱式变电的种类_第3页
3/11
箱式变电站的种类目前质量比较好的干式变压器为保定天威,500kva的价格在7万左右。箱式变电站(Kiosk-typesubstation,Pad-mountsubstation)是一种高压开关设备、配电变压器和低压配电装置,按一定接线方案排成一体的工厂预制户内、户外紧凑式配电设备,即将高压受电、变压器降压、低压配电等功能有机地组合在一起,安装在一个防潮、防锈、防尘防鼠、防火、防盗、隔热、全封闭、可移动的箱体内,机电一体化,全封闭运行,特别适用于城网建设与改造,是继土建变电站之后崛起的一种崭新的变电站。箱式变电站的名称在发展过程中各国家和公司叫法不一,有的叫“箱式变电站”、“工厂组装式变电站”、“亭子式户外变电站”,还有的叫“落地式变电站”和“紧凑型变电站”。1989年我国原能源部及后来的电力部的标准取名为“箱式变电站”,原机械部标准取名为“组合式变电站”。1998年我国制订了GB/T17467—1998标准,取名为《高压/低压预装式变电站》(high-voltage/low-voltageprefabricatedsubstation),其等效采用IEC1330-1995标准的原则。至于现在市场上的名称和称呼,已成为俗称或行业名称,在此为了叙述方便简称为“箱变”。随着现代化城市建设的发展,城市用电负荷的急骤增加,供电半径越来越小,架空送电已经逐渐被电缆送电所取代,这些都为箱式变电站的发展提供了极大的空间。箱式变电站是60年代从国外发展起来的一种新式供电设备,从结构上来说,基本上可分为欧洲式和美国式两种。箱式变电站在我国已有30多年的发展历史,生产厂有上百家,年产上万台。箱变具有成套性强、体积小、占地少、能伸入负荷中心、提高供电质量、减少损耗、送电周期短、选址灵活、对环境适应性强、安装方便、运行安全可靠及投资少、见效快等一系列优点。而且可以安装到人行道旁、绿化区、生活小区、生产现场等场合,与周围环境浑然一体,成为其景色的一个点缀。正是箱变这些独具特点,使其被越来越多的用户所接受和欢迎。箱式变电站的特点箱式变电站主要由多回路高压开关系统、铠装母线、变电站综合自动化系统、通讯、远动、计量、电容补偿及直流电源等电气单元组合而成,安装在一个防潮、防锈、防尘、防鼠、防火、防盗、隔热、全封闭、可移动的钢结构箱体内,机电一体化,全封闭运行,主要有以下特点:1技术先进安全可靠:箱体部分外壳一般采用镀铝锌钢板,框架采用标准集装箱材料及制作工艺,有良好的防腐性能,保证20年不锈蚀,内封板采用铝合金扣板,夹层采用防火保温材料,箱体内安装空调及除湿装置,设备运行不受自然气候环境及外界污染影响,可保证在-40℃~+40℃的恶劣环境下正常运行。箱体内一次设备采用全封闭高压开关柜、干式变压器、干式互感器、真空断路器,弹簧操作机构、旋转隔离开关等国内技术领先设备,产品无裸露带电部分,为全封闭、全绝缘结构,完全能达到零触电事故,全站可实现无油化运行,安全性高,二次采用微机综合自动化系统,可实现无人值守。自动化程度高:全站智能化设计,保护系统采用变电站微机综合自动化装置,分散安装,可实现"四遥",即遥测、遥信、遥控、遥调,每个单元均具有独立运行功能,继电保护功能齐全,可对运行参数进行远方设置,对箱体内湿度、温度进行控制和远方烟雾报警,满足无人值班的要求;根据需要还可实现图像远程监控。工厂预制化:设计时,只要设计人员根据变电站的实际要求,作出一次主接线图和箱外设备的设计,就可以选择由厂家提供的箱变规格和型号,所有设备在工厂一次安装、调试合格,真正实现变电站建设工厂化,缩短了设计制造周期;现场安装仅需箱体定位、箱体间电缆联络出线电缆连接、保护定值校验、传动试验及其它需调试的工作,整个变电站从安装到投运大约只需5~8天的时间,大大缩短了建设工期。组合方式灵活:箱式变电站由于结构比较紧凑,每个箱均构成一个独立系统,这就使得组合方式灵活多变,可以全部采用箱式,35kv及10kv设备全部箱内安装,组成全箱式变电站;也可以仅用10kv开关箱,35kv设备室外安装,10kv设备及控保系统箱内安装,对于这种组合方式,特别适用于农网改造中的旧站改造,即原有35kv设备不动,仅安装一个10kv开关箱...
