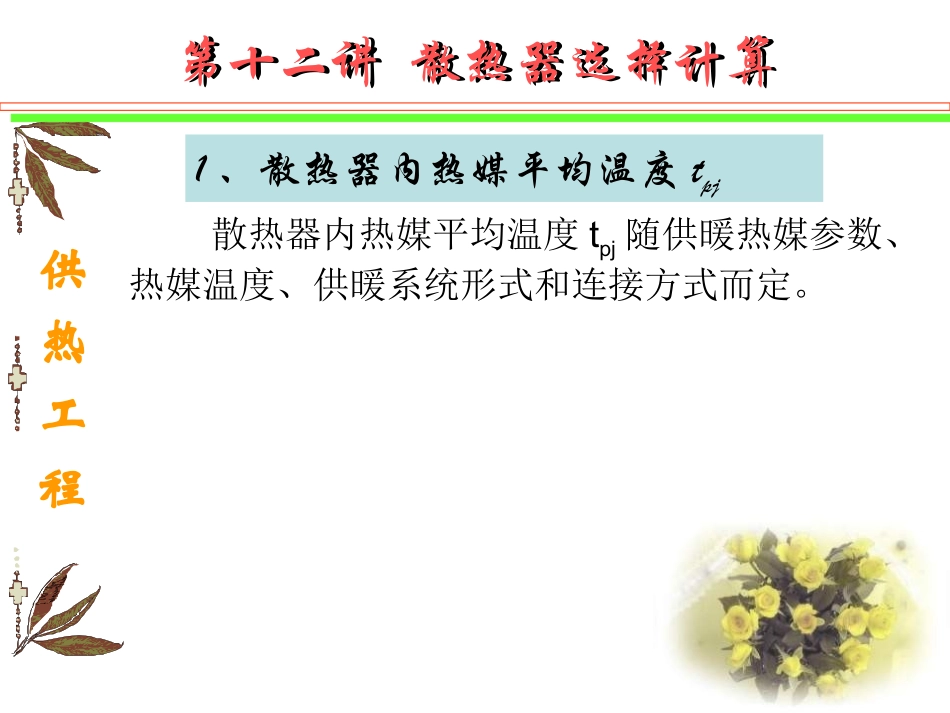

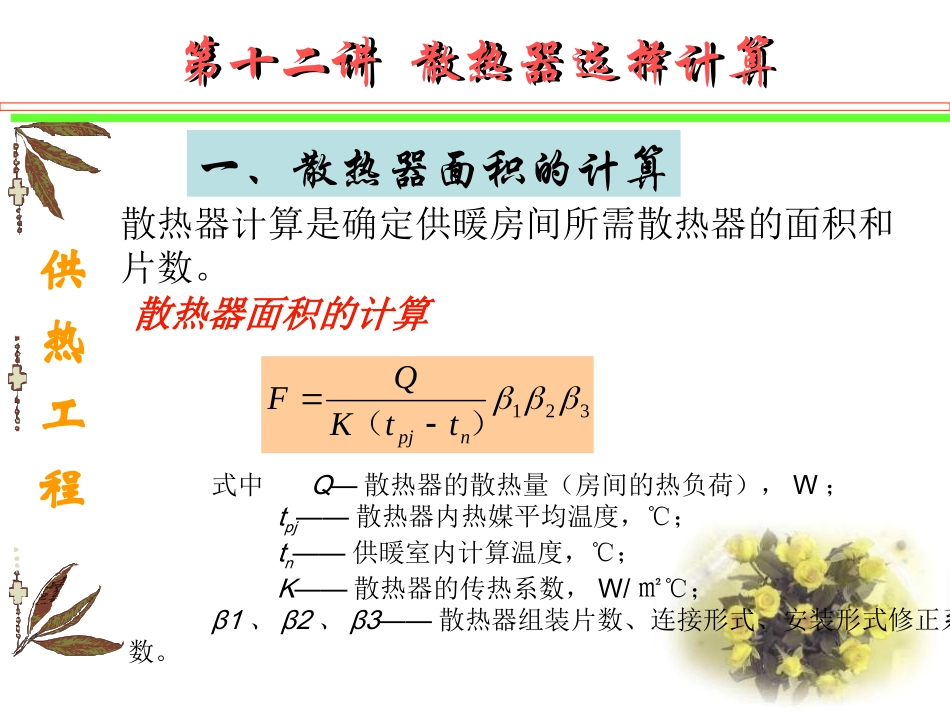

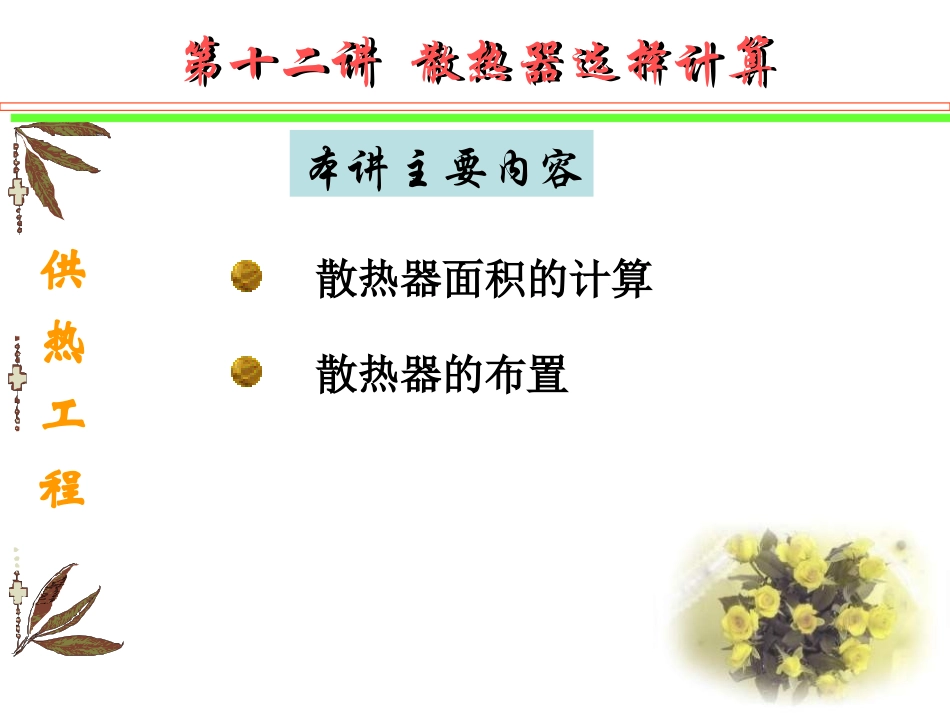

供热工程第十二讲散热器选择计算第十二讲散热器选择计算本讲主要内容散热器面积的计算散热器的布置供热工程第十二讲散热器选择计算第十二讲散热器选择计算一、散热器面积的计算散热器计算是确定供暖房间所需散热器的面积和片数。散热器面积的计算321）（npjttKQF式中Q—散热器的散热量（房间的热负荷），W；tpj——散热器内热媒平均温度，℃；tn——供暖室内计算温度，℃；K——散热器的传热系数，W/㎡℃；β1、β2、β3——散热器组装片数、连接形式、安装形式修正系数。供热工程第十二讲散热器选择计算第十二讲散热器选择计算1、散热器内热媒平均温度tpj散热器内热媒平均温度tpj随供暖热媒参数、热媒温度、供暖系统形式和连接方式而定。供热工程第十二讲散热器选择计算第十二讲散热器选择计算平均温度tpj的计算1、在热水供暖系统中，tpj为散热器进出口水温的算术平均值。式中tsg——散热器进水温度，℃tsh——散热器出水温度，℃供热工程第十二讲散热器选择计算第十二讲散热器选择计算注意：对单管热水供暖系统，由于每组散热器的进、出口水温沿流动方向下降，所以每组散热气的进、出口水温必须逐一分别计算。对双管热水供暖系统，散热器的进、出口温度分别按系统的设计供、回水温度计算。供热工程第十二讲散热器选择计算第十二讲散热器选择计算2、在蒸汽供暖系统中：当蒸汽表压力≤0．03Mpa时，tpj取等于100;℃当蒸汽表压力＞0．03MPa时，tpj取与散热器进口蒸汽压力相应的饱和温度。供热工程第十二讲散热器选择计算第十二讲散热器选择计算2、散热器传热系数及修正散热器传热系数度K值的物理概念：表示当散热器内热媒平均温度tpj与室内气温度tn相差l℃时，每l㎡散热器面积所放出的热量W。它是散热器散热能力强弱的主要标志。供热工程第十二讲散热器选择计算第十二讲散热器选择计算影响散热器传热系数的因素：散热器的制造情况（材料、尺寸、结构、表面喷涂等）散热器的使用条件（热媒、温度、流量、室内空气温度及流速、安装方式及组合片数等因此，散热器的传热系数K值难以用数学公式计算；一般只有通过实验方法确定。即：bnpjbttataK供热工程第十二讲散热器选择计算第十二讲散热器选择计算采用散热器内热媒与空气平均温度差，来反映K值和Q值随其变化的规律，最符合散热器的传热机理。因为散热器向室内散热时，主要取决于散热器外表面的换热热阻，而在自然对流传热下，外表面换热热阻的大小主要取决于温差。越大，则传热系数K及散热量Q值越高。供热工程第十二讲散热器选择计算第十二讲散热器选择计算散热器传热系数的修正：散热器的传热系数和散热量是在一定的条件下，通过实验测定的。若在实际与实验条件不同时，则应对所测值进行修正。供热工程第十二讲散热器选择计算第十二讲散热器选择计算散热器组装片数修正系数β1：柱型散热器是以l0片作为实验组合标淮，整理出K、Q与△t的关系式。随着柱型散热器片数的增加，其外侧表面占总散热面积的比例减小．散热器单位散热面积的平均散热量也就减少，因而实际传热系数K减小，在热负荷—定的情况下所需散热面积增大。散热器组装片数的修正系数β1，可按附录4—1选用。供热工程第十二讲散热器选择计算第十二讲散热器选择计算散热器连接形式修正系数β2：实验时散热器支管与散热器同侧连接，上进下出。当散热器支管与散热器的连接方式不同时，传热系数发生变化。下进上出举例不同连接方式的散热器修正系数β2值，可按附录4—2取用。供热工程第十二讲散热器选择计算第十二讲散热器选择计算散热器安装形式修正系数β3：实验公式及K＝f(t)△或Q＝f(t)△，都是在散热器敞开装置情况下整理的。当安装方式不同时，就改变了散热器对流放热和辐射放热的条件，因而要对K或Q值进行修正。散热器安装形式修正系数β3值，可按附录4—3取用。供热工程第十二讲散热器选择计算第十二讲散热器选择计算注意：散热器表面采用涂料不同，对K值和Q值也有影响。银料(铝粉)的辐射系数低于调和漆，散热器表面涂调和漆时，传热系数比涂银粉漆时约高10％左右。在一定的连接方式和安装形式下，通过散热器的水流量对某些型式的散热器的K值和...
