型钢水泥土搅拌墙监理实施细则VIP免费

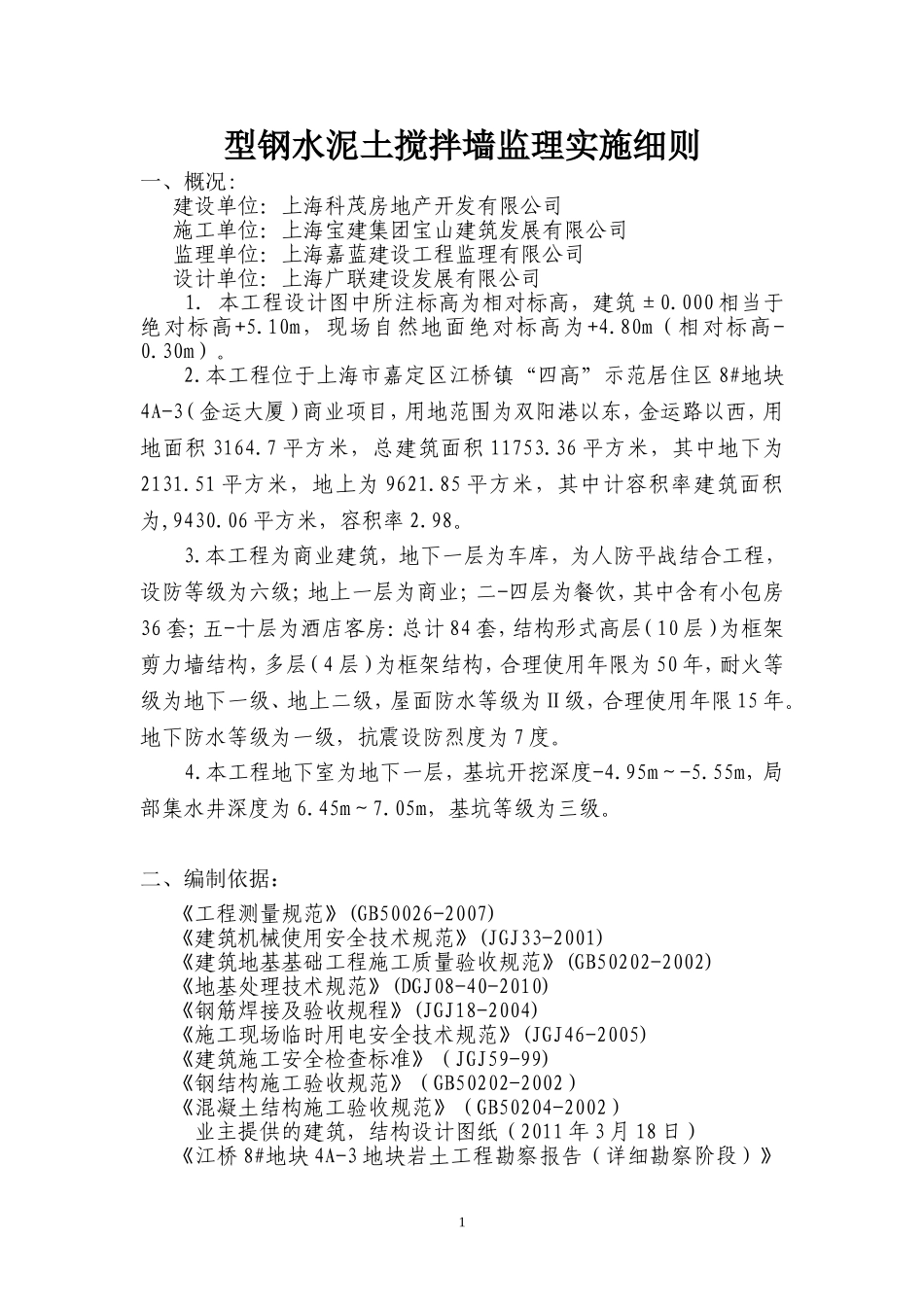

型钢水泥土搅拌墙监理实施细则一、概况:建设单位：上海科茂房地产开发有限公司施工单位：上海宝建集团宝山建筑发展有限公司监理单位：上海嘉蓝建设工程监理有限公司设计单位：上海广联建设发展有限公司1.本工程设计图中所注标高为相对标高，建筑±0.000相当于绝对标高+5.10m，现场自然地面绝对标高为+4.80m（相对标高-0.30m）。2.本工程位于上海市嘉定区江桥镇“四高”示范居住区8#地块4A-3（金运大厦）商业项目，用地范围为双阳港以东，金运路以西，用地面积3164.7平方米，总建筑面积11753.36平方米，其中地下为2131.51平方米，地上为9621.85平方米，其中计容积率建筑面积为,9430.06平方米，容积率2.98。3.本工程为商业建筑，地下一层为车库，为人防平战结合工程，设防等级为六级；地上一层为商业；二-四层为餐饮，其中含有小包房36套；五-十层为酒店客房：总计84套，结构形式高层（10层）为框架剪力墙结构，多层（4层）为框架结构，合理使用年限为50年，耐火等级为地下一级、地上二级，屋面防水等级为Ⅱ级，合理使用年限15年。地下防水等级为一级，抗震设防烈度为7度。4.本工程地下室为地下一层，基坑开挖深度-4.95m～-5.55m，局部集水井深度为6.45m～7.05m，基坑等级为三级。二、编制依据：《工程测量规范》(GB50026-2007)《建筑机械使用安全技术规范》(JGJ33-2001)《建筑地基基础工程施工质量验收规范》(GB50202-2002)《地基处理技术规范》(DGJ08-40-2010)《钢筋焊接及验收规程》(JGJ18-2004)《施工现场临时用电安全技术规范》(JGJ46-2005)《建筑施工安全检查标准》（JGJ59-99)《钢结构施工验收规范》（GB50202-2002）《混凝土结构施工验收规范》（GB50204-2002）业主提供的建筑，结构设计图纸（2011年3月18日）《江桥8#地块4A-3地块岩土工程勘察报告（详细勘察阶段）》1（2010-K-2-060）《江桥8#地块4A-3地块基坑围护设计评审意见》《型钢水泥土搅拌墙技术规程》三、施工要求：1、围护措施本工程周边采用A850@1200三轴搅拌桩+H700×300×13×24@1200，L=12.0m、H700×300×13×24@1200、L=15.0m（隔一插一）作为基坑围护挡土止水体系。基坑西侧靠近河道侧采用双排A850@1200三轴搅拌桩止水，基坑内设置一道A609×12钢管支撑。具体的围护布置及各桩体的长度、间距等参数详见相关平面图和剖面图。A850@1200三轴止水搅拌桩，水泥掺入量为20%（暗浜区域为25%），水灰比为1.5～2.0,42.5级普通硅酸盐水泥。坑内加固桩采用A850@1800三轴桩，水泥掺入量为20%，空钻部分为8%。三轴水泥土搅拌桩28天无侧限抗压强度标准值不小于0.8Mpa。钢筋混凝土采用C30混凝土。钢筋：A表示HPB235级钢筋，B表示HPB335级钢筋，C表示HPB400级钢筋。主筋连接宜采用对接焊接，若采用搭接焊接，单面焊10d，双面焊5d;焊条采用E43型。传力带砼强度为C30（或同底板砼强度等级）。2、施工准备核实暗浜分布范围，浜土应挖除并采用素填土分层回填压实后再施工围护桩；测定场地标高，核实各部位基坑开挖深度。地下室平面放样，核对地下室外墙与周围建筑、围护结构、平面间距。如与图纸不符，应参照底板结构平面图，作相应调整后开始施工。围护桩施工前，对桩位处应探摸明和清除地下障碍物。3、施工过程（1）、三轴搅拌桩施工施工桩位要特别重视，搅拌桩中心偏位不得超过50mm，桩身垂直度误差不大于1/200；成桩采用一喷一搅工艺，喷浆搅拌时钻头的提升速度控制在1.0～2.0m/min，下沉速度控制在0.5～1.0m/min，并保持匀速下沉和提升；连续幅单桩（@1200）截面积按1.031M2计算、坑底加固单桩截面积按1.495M2计算水泥投放量；搭接施工相邻桩的施工间歇时间应不超过10小时，如超过，需采用有效措施进行加强；压浆速度应和提升（或下沉）速度相配合，确保定额浆量在桩身长度范围内均匀分布；桩顶停浆面必须确保高于设计要求；其余应满足相关规范、规程的要求。（2）、内插H型钢2型钢连接应采用双面剖口等强度焊，相邻H型钢焊接接头位置应相互错开，垂向间距不小于1.0m。H型钢定位偏差小于25mm、垂直偏差小于1/200。H型钢与搅拌桩施工间隔不得超过30分钟。H型钢拔出后，需跟踪灌浆，灌浆采用水泥浆，水灰比为1:1.2。（3）、...
