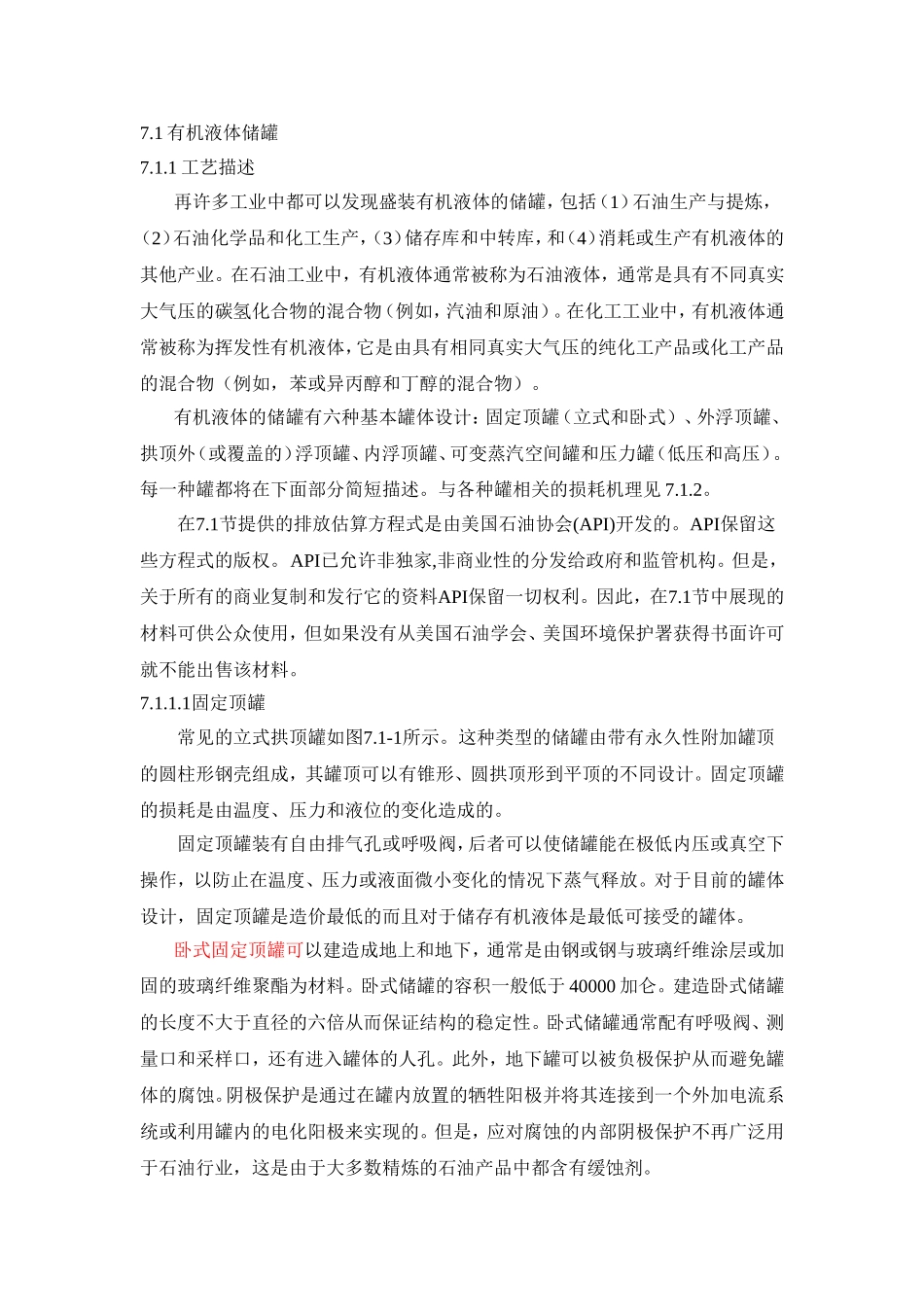

7.1有机液体储罐7.1.1工艺描述再许多工业中都可以发现盛装有机液体的储罐，包括（1）石油生产与提炼，（2）石油化学品和化工生产，（3）储存库和中转库，和（4）消耗或生产有机液体的其他产业。在石油工业中，有机液体通常被称为石油液体，通常是具有不同真实大气压的碳氢化合物的混合物（例如，汽油和原油）。在化工工业中，有机液体通常被称为挥发性有机液体，它是由具有相同真实大气压的纯化工产品或化工产品的混合物（例如，苯或异丙醇和丁醇的混合物）。有机液体的储罐有六种基本罐体设计：固定顶罐（立式和卧式）、外浮顶罐、拱顶外（或覆盖的）浮顶罐、内浮顶罐、可变蒸汽空间罐和压力罐（低压和高压）。每一种罐都将在下面部分简短描述。与各种罐相关的损耗机理见7.1.2。在7.1节提供的排放估算方程式是由美国石油协会(API)开发的。API保留这些方程式的版权。API已允许非独家,非商业性的分发给政府和监管机构。但是，关于所有的商业复制和发行它的资料API保留一切权利。因此，在7.1节中展现的材料可供公众使用，但如果没有从美国石油学会、美国环境保护署获得书面许可就不能出售该材料。7.1.1.1固定顶罐常见的立式拱顶罐如图7.1-1所示。这种类型的储罐由带有永久性附加罐顶的圆柱形钢壳组成，其罐顶可以有锥形、圆拱顶形到平顶的不同设计。固定顶罐的损耗是由温度、压力和液位的变化造成的。固定顶罐装有自由排气孔或呼吸阀，后者可以使储罐能在极低内压或真空下操作，以防止在温度、压力或液面微小变化的情况下蒸气释放。对于目前的罐体设计，固定顶罐是造价最低的而且对于储存有机液体是最低可接受的罐体。卧式固定顶罐可以建造成地上和地下，通常是由钢或钢与玻璃纤维涂层或加固的玻璃纤维聚酯为材料。卧式储罐的容积一般低于40000加仑。建造卧式储罐的长度不大于直径的六倍从而保证结构的稳定性。卧式储罐通常配有呼吸阀、测量口和采样口，还有进入罐体的人孔。此外，地下罐可以被负极保护从而避免罐体的腐蚀。阴极保护是通过在罐内放置的牺牲阳极并将其连接到一个外加电流系统或利用罐内的电化阳极来实现的。但是，应对腐蚀的内部阴极保护不再广泛用于石油行业，这是由于大多数精炼的石油产品中都含有缓蚀剂。地面的卧式罐的潜在排放源头和立式固定顶罐一样。地下罐的排放主要是由罐内的液位变化造成的。对于地下罐由于温度或气压变化引起的损耗是最小的，因为周围的土地限制了白天的温度变化，而且由气压变化而造成的损失很小。7.1.1.2外浮顶罐一个典型的外浮顶罐（EFRT）是由一个开放的圆柱形钢壳和漂浮在储存液体表面的浮顶组成。浮顶是由一个浮盘、专用附件和边缘密封装置组成。目前使用的浮盘都是使用焊接钢板建造的，分为两种类型：浮筒型和双盘式。浮筒型和双盘式外浮顶罐分别见图7.1-2和7.1-3。所有类型的外浮顶罐，浮盘随着罐内液面上下浮动。外浮顶配有一个边缘密封系统，它连接在浮盘的外缘并与罐壁接触。浮顶和密封装置系统是为了减少储存液体的蒸发损耗。在密封装置和罐壁间仍存在一些环形空间。当浮顶上升和下降时，密封装置沿着罐壁滑动。浮盘也有配件，这些配件穿过浮盘并提供操作功能。以限制储存液体的蒸发损失、限制从边缘密封系统和浮盘配件及管壁上液体（挂壁液体）蒸发造成的损失为目标设计外浮顶7.1.1.3内浮顶罐内浮顶罐（IFRT）不仅具有固定的罐顶而且里面有一个浮顶。内浮顶罐具有两种基本的类型：一是内部有垂直圆柱支撑固定罐顶的内浮顶罐，二是没有圆柱支撑的自支撑式固定罐顶的内浮顶罐。用浮顶改造的固定顶罐属于典型的第一种外浮顶罐加盖改造属于典型的自支撑式内浮顶罐。新建的内浮顶罐则两种类型都有可能。内浮顶罐的浮顶随液面水平的变化而升降，浮顶或直接飘在液体表面（接触型浮顶），或悬浮在液面几英寸以上的浮桶上（非接触型浮顶）。目前在用的大多数铝制内浮顶用于非接触型浮顶。典型的内浮顶罐见图7.1-4。接触型浮顶可能是（1）由螺栓连接而成的三明治式铝夹层板，通过蜂窝铝芯漂浮在液面上；（2）也可能是漂浮在液面上带有或不带有浮桶的钢制盘式内浮顶（3）或是漂浮在液面上的带树脂涂层的玻璃钢浮力板。目前在用的大多数...
