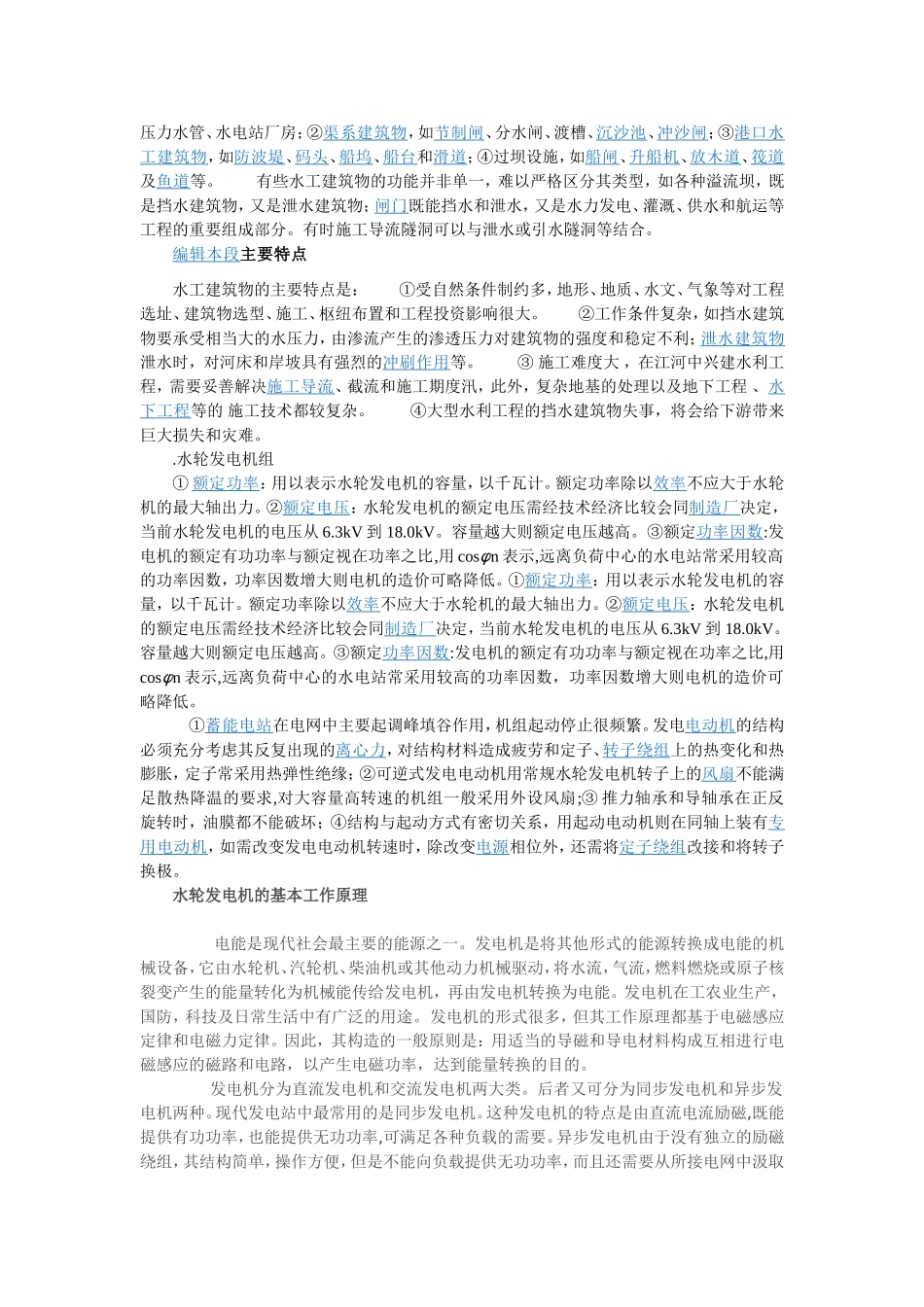

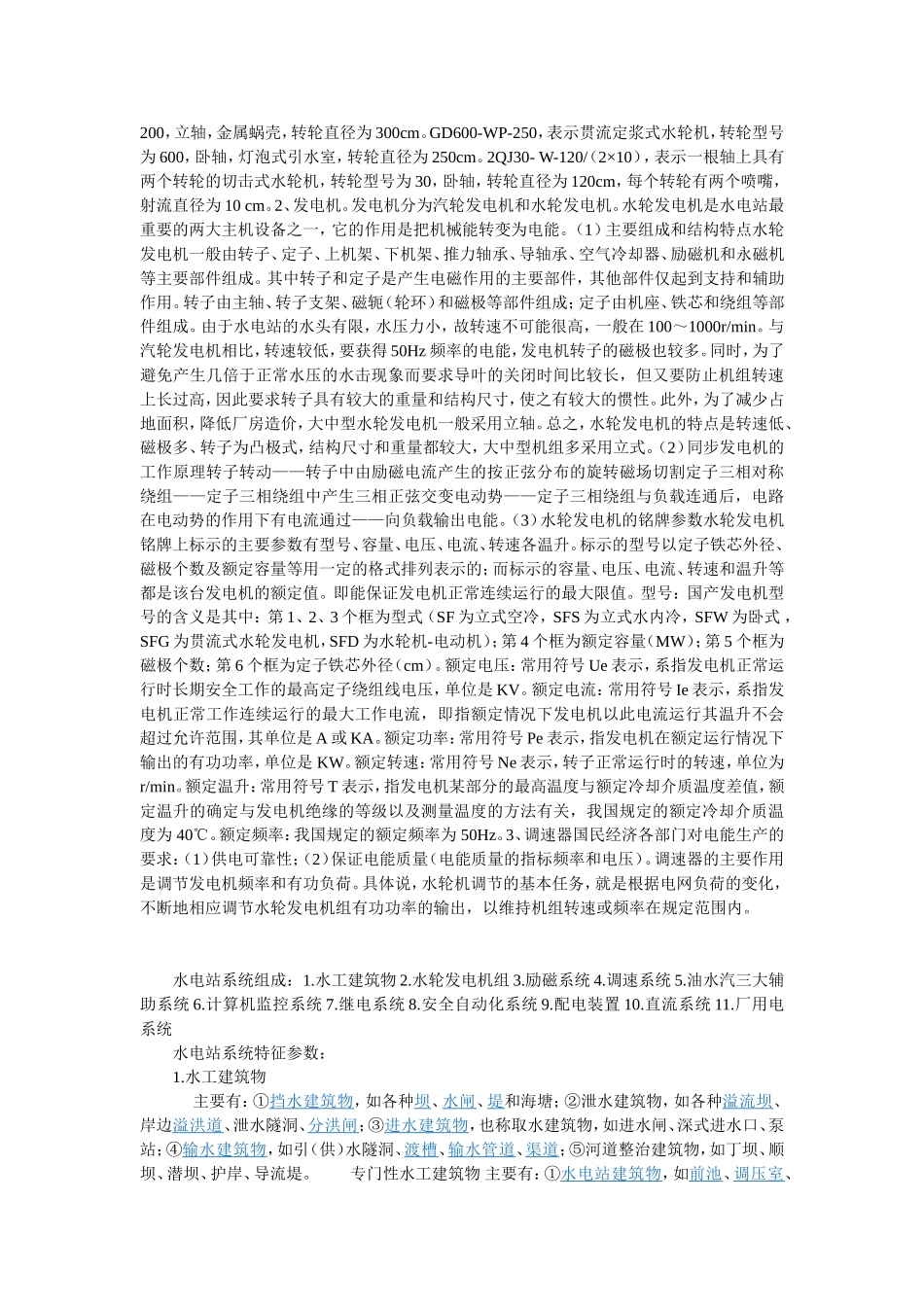

发电系统设备简介一、水轮发电机组及辅助设备简介1、水轮机水轮机是将水能转换为机械能的水力机械，利用水能机带动发电机将旋转机械能变为电能的设备，称为水能发电机组。按水流能量转换特征，可将水轮机分为：反击式和冲击式。（1）反击式水轮机的转轮在工作过程中全部浸在水中，压力水流流经转轮叶片时，受叶片的作用而改变压力、流速的大小和方向，同时水流对转轮产生反作用力，形成旋转力矩使转轮转动。反击式水轮机按水流流经转轮的方向不同，又分为混流式、轴流式、斜流式和贯流式四种类型。①混流式水轮机。水流流经转轮时是辐向流进而轴向流出。其结构简单，运行可靠，效率较高，是现代应用最广泛的水轮机。适用水头范围一般为20～450米，目前最高已达800米，最大机组容量已达100万KW。②轴流式水轮机。水流流经转轮时是轴向流进而又轴向流出。按其叶片在运行时能否转动又分为定浆式和转浆式两种。轴流定浆式水轮机的叶片固定在轮毂上，制造简单，但当水头和流量变化时，效率变化不大。因此，它适用于负荷变化不大，水头变幅较小的水电站。适用水头范围一般为3～50米，最大机级容量已达13万KW。轴流转浆式水轮机在运行时其叶片可以转动，能在水头和流量变化时保持较高效率工作。目前适用水头已达88米，最大机组容量已达25万KW。③斜流式水轮机。水流进出转轮叶片都是斜向的，叶片转动轴线与与水轮机轴线成一夹角，高效率区较宽，因而适用于水头和流量变化较大的水电站。适用水头在20～200米之间，最大机组容量达25万KW。当做成水泵水轮机时，可用在抽水蓄能电站上。④贯流式水轮机。其转轮与轴流式相似，水流基本上沿轴向流过转轮，因而有良好的过流条件，提高了水轮机效率。贯流式水轮机一般为卧式，可降低和简化厂房结构，土建工程量小，适用于25米以下的低水头水电站。目前最大机组容量达5.5万KW。（2）冲击式水轮机的特征是：有压水流从喷嘴射出后全部转换为动能冲击转轮旋转；在同一时间水流只冲击部分斗叶而不充满全部流道，转轮在大气压下工作。常用的冲击式水轮机有切击式（水斗式）和斜击式两种。①切击式水轮机：其特点为喷嘴射流沿转轮圆周切线方向冲击斗叶，是应用最广泛的冲击式水轮机。它适用于高水头（1000～2000米）小流量的水电站，目前世界上最高水头已应用到1767米，最大机组容量达31.5万KW。②斜击式水轮机：其特点是喷嘴射流方向与转轮轮旋转平面成一夹角（约25.5°），从转轮一侧进入斗叶，从另一侧流出适用水头为25～300米。（3）水轮机按主轴的装置方式不同，又分为立式和卧式两种。主轴竖向装置者称立式，发电机位于水轮机上部，其位置较高，不易受潮，所占厂房面积较小，但厂房高度大。立式装置多用于大中型水电站。主轴横向装置者称卧式，发电机和水轮机布置在同一高程上，可减小厂房高度，但发电机易受潮，厂房面积较大，多用于小型水电站。（4）水轮机的铭牌参数水轮机的铭牌参数由三部分组成，第一部分之间用短横线隔开。第一部分由汉语拼音字母和阿拉伯数字组成，前者表示水轮机型式，后者表示转轮型号（入型谱者采用该转轮的比转速作为代号）。第二部分由两个汉语拼音字母组成，前一人表示主轴装置方式，后一个表示引水室特征。第三部分是以厘米为单位的转轮标称直径D1。对冲击式水轮机，第三部分表示为：水轮机转轮标称直径/（作用在每一个转轮上的喷嘴数×射流直径）。各种类型水轮机转轮的标称直径D1规定如下：①混流式水轮机是指转轮叶片进口边的最大直径。②轴流式水轮机是指转轮室的最大内径。③斜流式水轮机是指与转轮叶片轴线相交处的转轮室内径。④冲击式水轮机是指转轮与射流中心线相切处的节圆直径。各型水轮机第一、二部分的代表符号见下表：水轮机型式主轴装置方式引水室特征混流式HL轴流转浆式ZZ轴流定浆式ZD斜流式XL贯流转浆式GZ贯流定浆式GD切击式QJ（也有称水斗式者，代号为CJ）斜击式XJ双击式SJ立轴L卧轴W斜轴X金属蜗壳J混凝土蜗壳H明槽M罐式G灯泡式P竖井式S虹吸式X轴伸式Z注：可逆式水轮机在水轮机型式代号后加“N”（逆）。水轮机牌号示例：HL220-LJ-550，表示混流式水轮机，转轮型号为220，立轴，金属蜗壳，转轮直径...
