搅拌桩土钉墙施工专项方案VIP免费

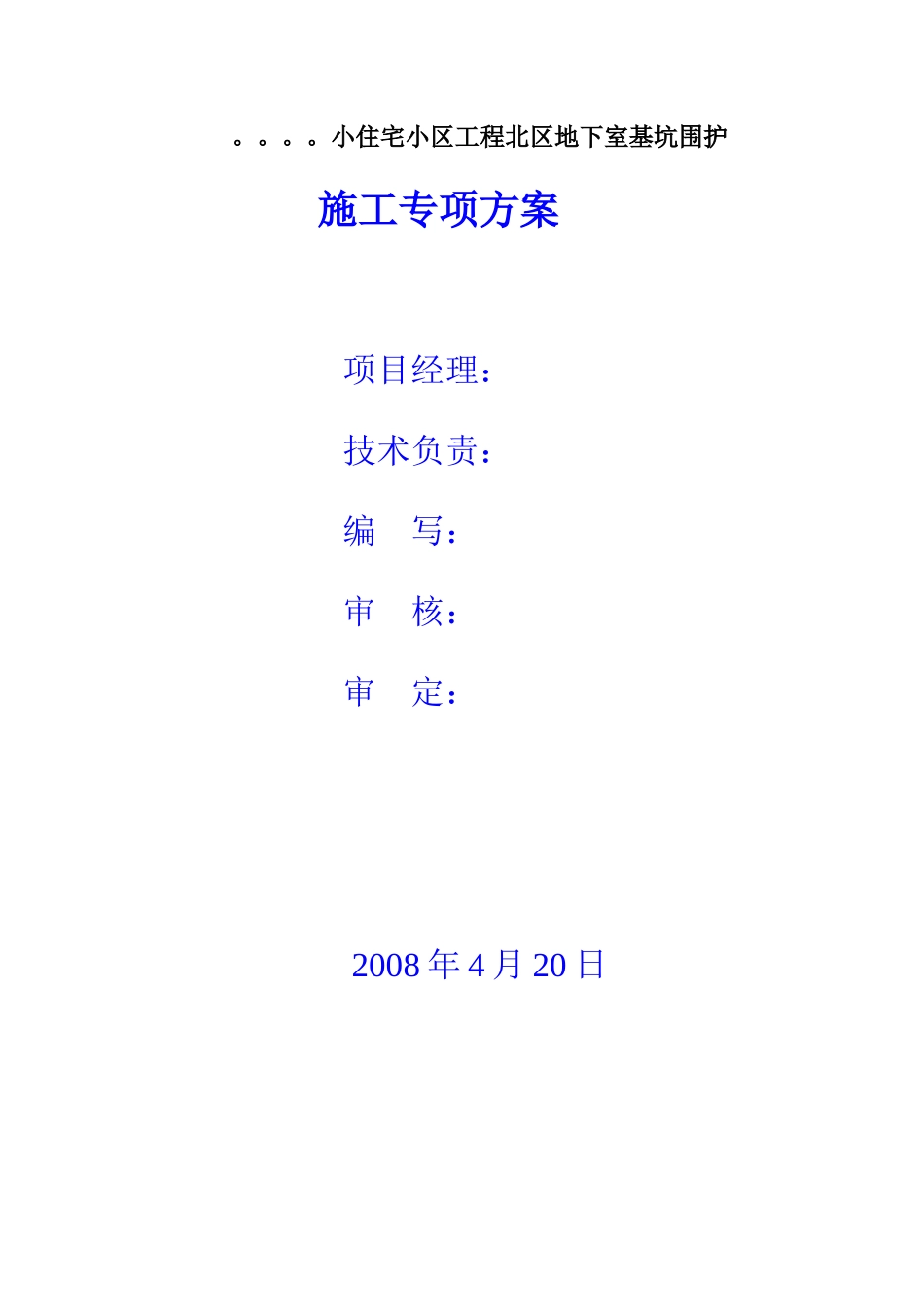

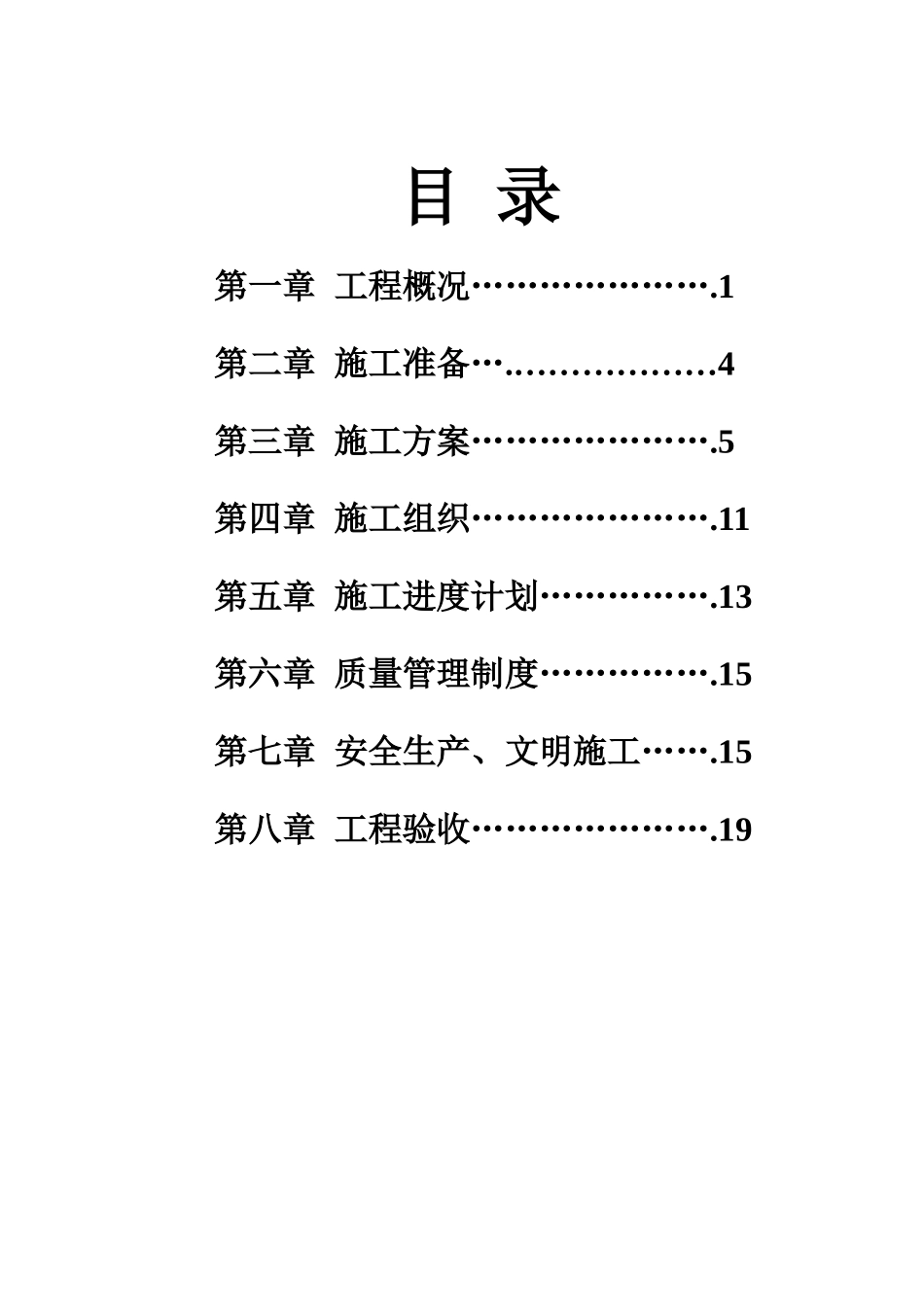

。。。。小住宅小区工程北区地下室基坑围护施工专项方案项目经理：技术负责：编写：审核：审定：2008年4月20日目录第一章工程概况………………….1第二章施工准备….………………4第三章施工方案………………….5第四章施工组织………………….11第五章施工进度计划…………….13第六章质量管理制度…………….15第七章安全生产、文明施工…….15第八章工程验收………………….19。。。。住宅小区工程北区地下室基坑围护第一章工程概况一、设计要求1、水泥搅拌桩设计要求1）、施工前应熟悉围护体系的图纸及各种计算工况，施工过程中应严格控制开挖程序和时间，对开挖深度应作周密检查；2）、本工程采用Φ700@500双头水泥搅拌桩，水泥掺入量15%，采用32.5R级（早强）普硅水泥，水灰比0.45~0.55，为改善水泥土加固体的性能和提高早期强度，水泥土中宜掺加0.5‰（水泥重量比）三乙醇胺和2‰木质素磺酸钙等；3）、水泥搅拌桩施工工艺为“四搅两喷”的全桩长均匀喷浆，水泥搅拌桩的桩位偏差≯50mm，垂直度偏差≯1.0%，搅拌提升速度≯1.0m/min；4）、水泥搅拌桩应连续施工，如间隔时间过长导致无法搭接，应采取补救措施；5）、根据现场实际情况对大块的杂填土进行清障或换土处理，并回填含水量较低的粘性土压实后再进行搅拌桩施工；6）、水泥搅拌桩必须进行钻芯法检测墙身完整性（全桩长），当芯样的无侧限抗压强度达到0.8Mpa后方可进行基坑开挖，取芯数量不少于8组。3）、坑中坑水泥搅拌桩施工要避开附近工程桩；4）、支墩和出土口应与围护桩连续搭接施工：①、ZD-1的桩顶标高为-6.600m，桩长为3.0m；②、ZD-2的桩顶标高为-6.000m，桩长为2.5m；③、出土口1处的桩顶标高为-3.400m，桩长7.9m；④、出土口2处的桩顶标高为-3.250m，桩长8.4m；⑤、出土口3、4处的桩顶标高为-2.800m，桩长8.3m。2、土锚钉设计要求1)、土锚钉采用锚管式施工，锚管为Ф48×2.5，锚头扩头到Ф89，锚管从距锚管头1.5m起设Ф10@400的注浆孔，锚管端部封闭，管内低压注浆；2)、土钉墙施工时，要求每层深度低于同层土层约30cm，作业面宽宜为6~8m；3)、土钉应按设计要求的分层开挖，上层土钉注浆结束三天后方可进行下一层工作面开挖，土坡暴露时间不得超24小时；4)、土钉墙在水平方向的开挖应间隔分段进行（间隔分段长度≮15m）；1。。。。住宅小区工程北区地下室基坑围护5）、锚管注浆采用32.5R水泥，浆液配合比为水灰比0.4~0.5，注浆压力0.4~0.6Mpa。注浆前先用清水冲洗管体，水泥浆应搅拌均匀且应在水泥浆初凝前用完。水泥用量不得小于20kg/m。6)、喷射砼的强度等级为C20，厚100mm，石子粒径为5~12，采用32.5普硅水泥，砼中宜加速凝剂，喷射砼初凝时间不得大于10min，终凝不得大于30min；7)、在喷射砼前，面层内的钢筋网片应牢固固定在边坡上，并符合规定的保护层厚度，钢筋网片可用插入土中的钢筋固定；8）、喷砼顺序应自下而上，喷头与受喷面距离宜控制在0.8~1.5m范围内，射流方向垂直指向喷射面；9）、为保证施工时的喷射砼厚度达到规定值，可在边坡面上垂直打入短钢筋段作为标志；10）、喷射砼终凝2小时，应采取连续喷水养护5~7天；土钉施工应注意避开附近的工程桩；11）、土钉抗拔试验要求：根据施工进度抽取1%土钉进行抗拔试验，试验时间为注浆结束后10天，每延米土钉抗拔力标准值为4kN/m。3、设计工程量1)、设计水泥搅拌桩共有桩长和桩顶标高不等的13种桩型，总方量约20326m3。详见下表：表（1）剖面桩顶标高（m）桩长（m）桩数（根）工程量（m3)1-1-4.5007.41851461.52-2-5.2007.31581232.43-3-5.0006.11921267.24-4-4.8005.980512.05-5-3.2507.91421192.85'-5'-3.2508.990846.06-6-3.2508.41301157.06'-6'-3.2508.487774.37-7-3.25010.91151311.08-8-3.2509.995988.09-9-3.7508.051591359.510-10-3.4007.92021696.82。。。。住宅小区工程北区地下室基坑围护11-11-3.5507.551391119.012-12-6.6004.08934018.513-13-6.0004.03091390.5合计297620326.42)、设计土锚杆总长度约14331m，砼面层约3331m2。二、施工条件1、场区工程地质条件根据浙江省工程勘察院提交的岩土工程勘察报告，地下车库开挖深度范围内分...
