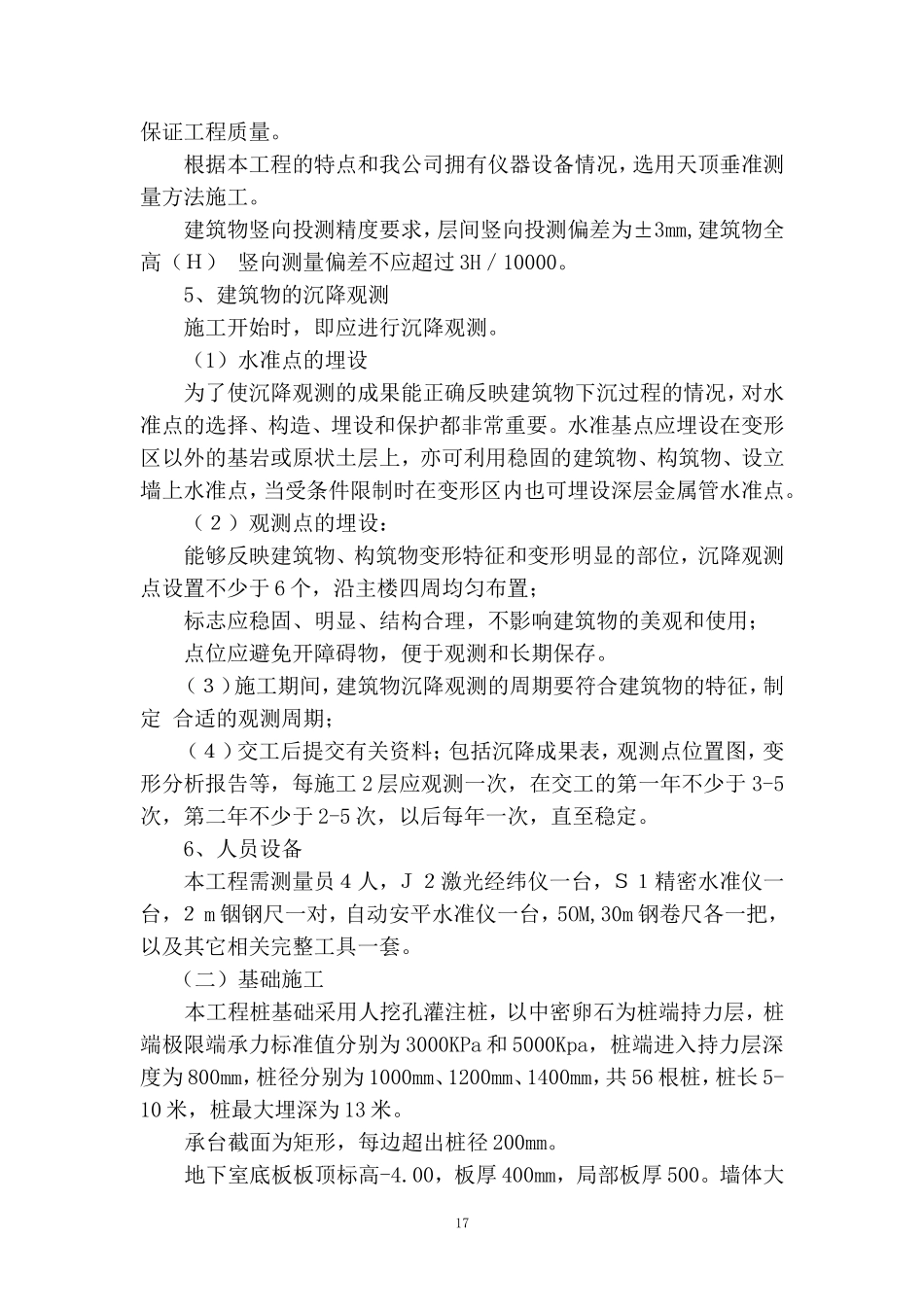

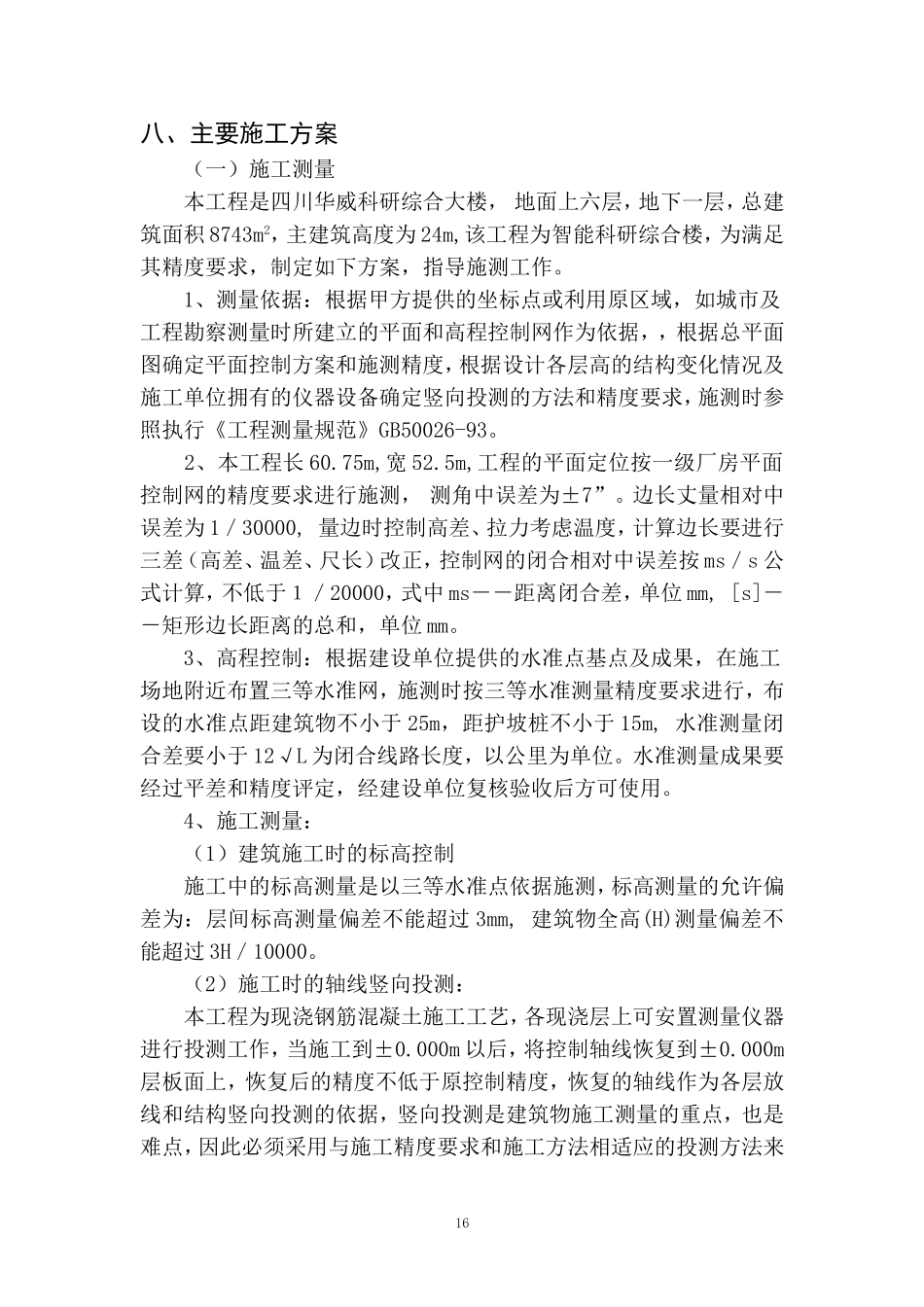

八、主要施工方案（一）施工测量本工程是四川华威科研综合大楼，地面上六层，地下一层，总建筑面积8743m2，主建筑高度为24m,该工程为智能科研综合楼，为满足其精度要求，制定如下方案，指导施测工作。1、测量依据：根据甲方提供的坐标点或利用原区域，如城市及工程勘察测量时所建立的平面和高程控制网作为依据，，根据总平面图确定平面控制方案和施测精度，根据设计各层高的结构变化情况及施工单位拥有的仪器设备确定竖向投测的方法和精度要求，施测时参照执行《工程测量规范》GB50026-93。2、本工程长60.75m,宽52.5m,工程的平面定位按一级厂房平面控制网的精度要求进行施测，测角中误差为±7”。边长丈量相对中误差为1／30000,量边时控制高差、拉力考虑温度，计算边长要进行三差（高差、温差、尺长）改正，控制网的闭合相对中误差按ms／s公式计算，不低于１／20000，式中ms－－距离闭合差，单位mm,[s]－－矩形边长距离的总和，单位mm。3、高程控制：根据建设单位提供的水准点基点及成果，在施工场地附近布置三等水准网，施测时按三等水准测量精度要求进行，布设的水准点距建筑物不小于25m，距护坡桩不小于15m,水准测量闭合差要小于12√L为闭合线路长度，以公里为单位。水准测量成果要经过平差和精度评定，经建设单位复核验收后方可使用。4、施工测量：（1）建筑施工时的标高控制施工中的标高测量是以三等水准点依据施测，标高测量的允许偏差为：层间标高测量偏差不能超过3mm,建筑物全高(H)测量偏差不能超过3H／10000。（2）施工时的轴线竖向投测：本工程为现浇钢筋混凝土施工工艺，各现浇层上可安置测量仪器进行投测工作，当施工到±0.000m以后，将控制轴线恢复到±0.000m层板面上，恢复后的精度不低于原控制精度，恢复的轴线作为各层放线和结构竖向投测的依据，竖向投测是建筑物施工测量的重点，也是难点，因此必须采用与施工精度要求和施工方法相适应的投测方法来16保证工程质量。根据本工程的特点和我公司拥有仪器设备情况，选用天顶垂准测量方法施工。建筑物竖向投测精度要求，层间竖向投测偏差为±3mm,建筑物全高（Ｈ）竖向测量偏差不应超过3H／10000。5、建筑物的沉降观测施工开始时，即应进行沉降观测。（1）水准点的埋设为了使沉降观测的成果能正确反映建筑物下沉过程的情况，对水准点的选择、构造、埋设和保护都非常重要。水准基点应埋设在变形区以外的基岩或原状土层上，亦可利用稳固的建筑物、构筑物、设立墙上水准点，当受条件限制时在变形区内也可埋设深层金属管水准点。（２）观测点的埋设：能够反映建筑物、构筑物变形特征和变形明显的部位，沉降观测点设置不少于6个，沿主楼四周均匀布置；标志应稳固、明显、结构合理，不影响建筑物的美观和使用；点位应避免开障碍物，便于观测和长期保存。（３）施工期间，建筑物沉降观测的周期要符合建筑物的特征，制定合适的观测周期；（４）交工后提交有关资料；包括沉降成果表，观测点位置图，变形分析报告等，每施工2层应观测一次，在交工的第一年不少于3-5次，第二年不少于2-5次，以后每年一次，直至稳定。6、人员设备本工程需测量员４人，Ｊ２激光经纬仪一台，Ｓ１精密水准仪一台，２m铟钢尺一对，自动安平水准仪一台，5OM,30m钢卷尺各一把，以及其它相关完整工具一套。（二）基础施工本工程桩基础采用人挖孔灌注桩，以中密卵石为桩端持力层，桩端极限端承力标准值分别为3000KPa和5000Kpa，桩端进入持力层深度为800mm，桩径分别为1000mm、1200mm、1400mm，共56根桩，桩长5-10米，桩最大埋深为13米。承台截面为矩形，每边超出桩径200mm。地下室底板板顶标高-4.00，板厚400mm，局部板厚500。墙体大17部分为250mm厚，局部为350mm厚。砼标号：桩芯砼C25，护壁C20；承台C30；水箱及地下室采用C30S8防水砼；承台底板下均设100mm厚C10砼垫层。根据地勘资料，场地地下水埋深约为5m，因此必须在施工前采取措施降低地下水位。<一>降水工程1、降水深度要求桩的最大挖深约为13米，场地地下水位埋深在5.10m-5.50m，平均埋深为5.3m，需将地下水降至自然地面下-13.5m处，水位降低值为8.2m。2、降水井计算根据基坑开挖、降水深度要求及拟...
