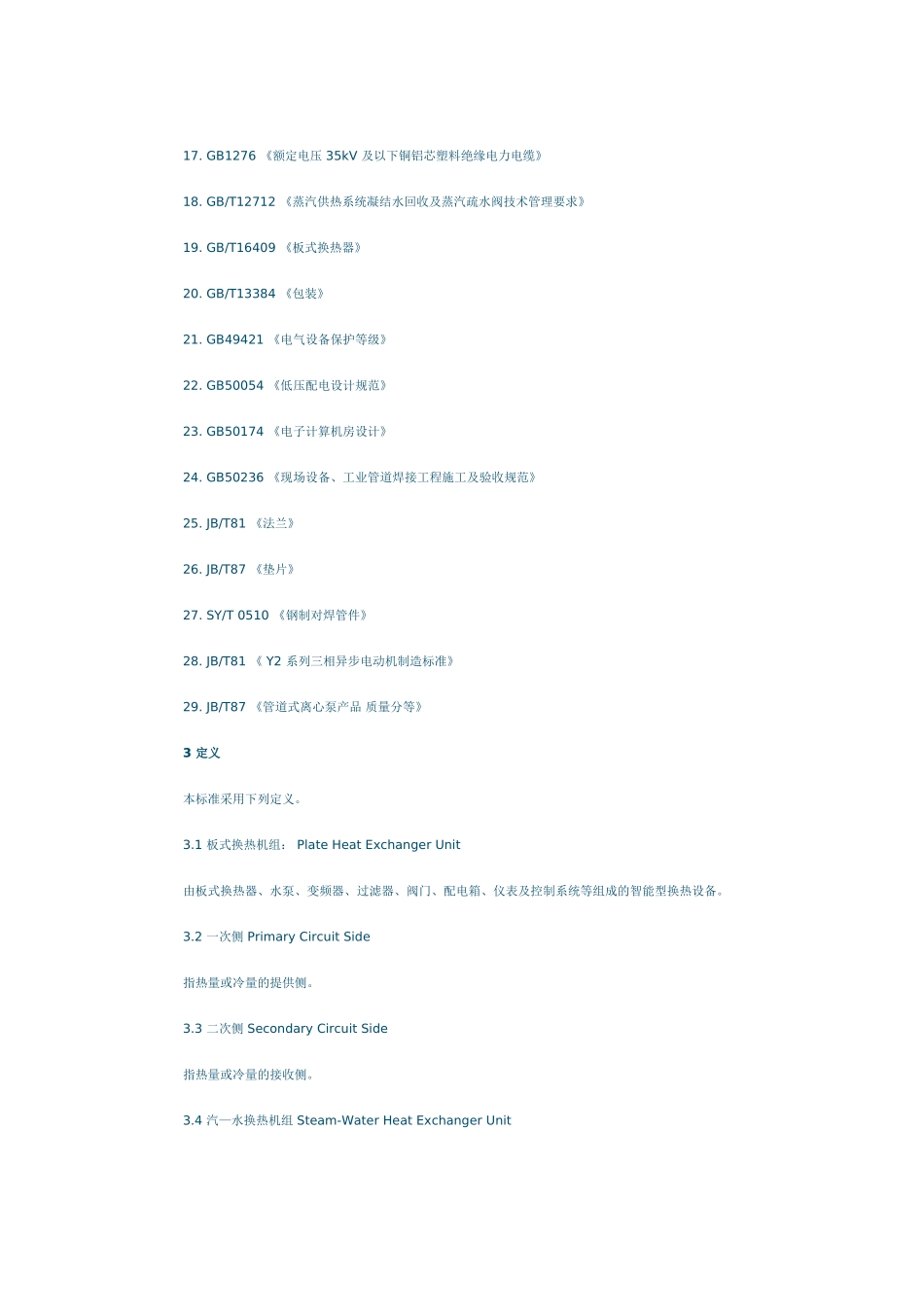

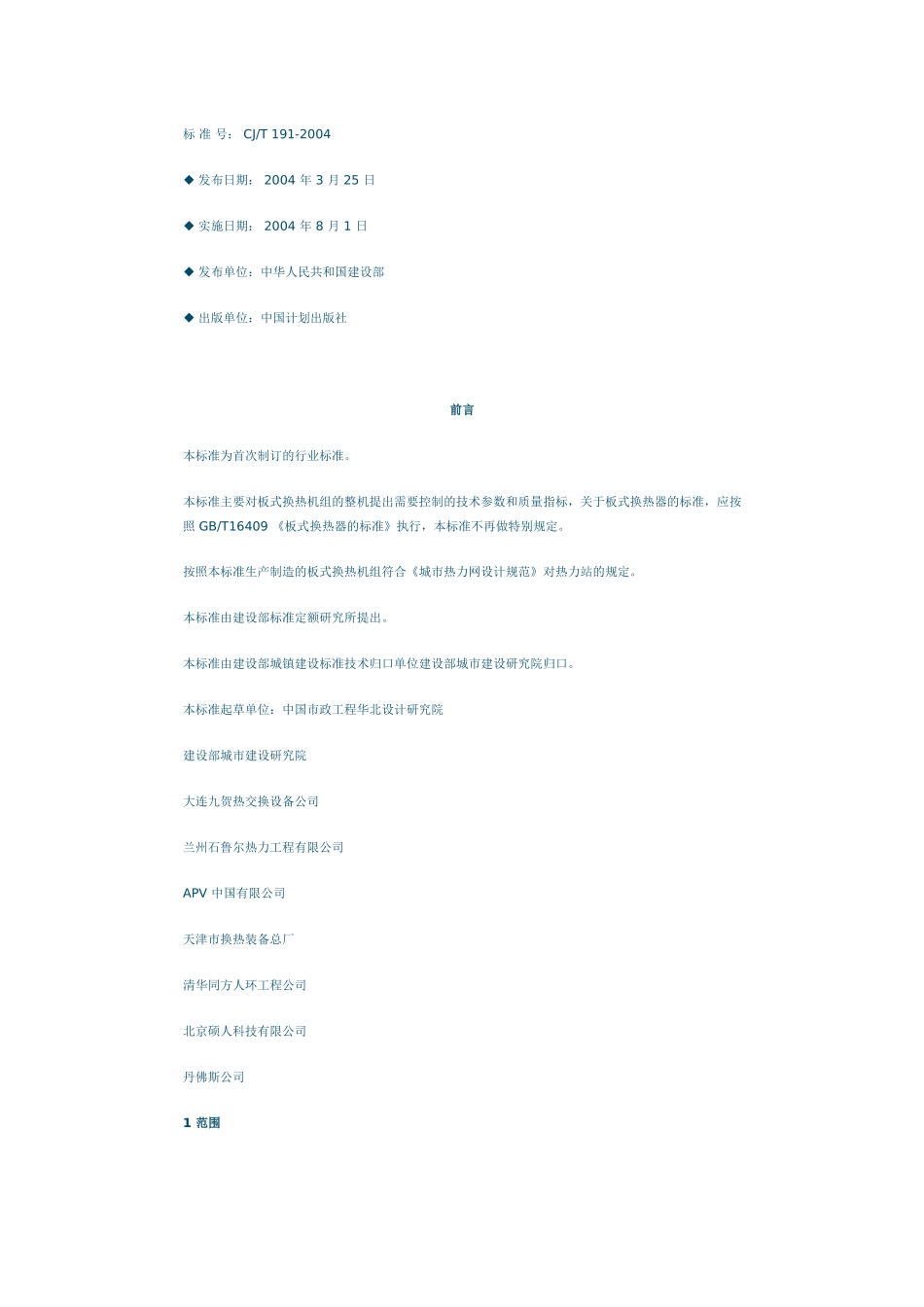

标准号：CJ/T191-2004◆发布日期：2004年3月25日◆实施日期：2004年8月1日◆发布单位：中华人民共和国建设部◆出版单位：中国计划出版社前言本标准为首次制订的行业标准。本标准主要对板式换热机组的整机提出需要控制的技术参数和质量指标，关于板式换热器的标准，应按照GB/T16409《板式换热器的标准》执行，本标准不再做特别规定。按照本标准生产制造的板式换热机组符合《城市热力网设计规范》对热力站的规定。本标准由建设部标准定额研究所提出。本标准由建设部城镇建设标准技术归口单位建设部城市建设研究院归口。本标准起草单位：中国市政工程华北设计研究院建设部城市建设研究院大连九贺热交换设备公司兰州石鲁尔热力工程有限公司APV中国有限公司天津市换热装备总厂清华同方人环工程公司北京硕人科技有限公司丹佛斯公司1范围本标准适用于集中供热、空调及生活热水等换热系统中使用的板式换热机组。本标准规定了板式换热机组的型号编制方法、基本参数系列、技术要求、试验方法和检验规则、标志、包装、运输、贮存和安装使用要求。2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。1.GB/T700《碳素钢结构》2.GB707《槽钢》3.GB/T985《气焊、手工电弧焊及气体保护焊焊缝坡口的基本型式与尺寸》4.GB2887《计算站场设计条件》5.GB3096《城市区域环境噪声标准》6.GB/T5117《碳钢焊条》7.GB7251《低压成套开关设备》8.GB/T8163《流体输送用无缝钢管》9.GB/T9112《钢制法兰类型》10.GB9787《角钢》11.GB/T12236《通用阀门钢制旋启式止回阀》12.GB/T12237《通用阀门法兰和对焊连接钢制球阀》13.GB/T12238《通用阀门法兰和对夹连接蝶阀》14.GB/T12233《通用阀门法兰连接钢制截止阀和升降式止回阀》15.GB/T12243《安全阀弹簧直接荷载式安全阀》16.GB12459《三通、变径管》17.GB1276《额定电压35kV及以下铜铝芯塑料绝缘电力电缆》18.GB/T12712《蒸汽供热系统凝结水回收及蒸汽疏水阀技术管理要求》19.GB/T16409《板式换热器》20.GB/T13384《包装》21.GB49421《电气设备保护等级》22.GB50054《低压配电设计规范》23.GB50174《电子计算机房设计》24.GB50236《现场设备、工业管道焊接工程施工及验收规范》25.JB/T81《法兰》26.JB/T87《垫片》27.SY/T0510《钢制对焊管件》28.JB/T81《Y2系列三相异步电动机制造标准》29.JB/T87《管道式离心泵产品质量分等》3定义本标准采用下列定义。3.1板式换热机组：PlateHeatExchangerUnit由板式换热器、水泵、变频器、过滤器、阀门、配电箱、仪表及控制系统等组成的智能型换热设备。3.2一次侧PrimaryCircuitSide指热量或冷量的提供侧。3.3二次侧SecondaryCircuitSide指热量或冷量的接收侧。3.4汽—水换热机组Steam-WaterHeatExchangerUnit一次侧介质为蒸汽的板式换热机组。3.5水—水换热机组Water-WaterHeatExchangerUnit一次侧介质为水的板式换热机组。4型号编制4.1型号组成及含义4.1.1型号中第1、2位表示板式换热机组：用“板式换热器”和“机组”的头两个字“板机”的汉语拼音大写字头BJ表示。4.1.2第3位表示二次侧使用范围：生活热水系统——“S”：空调系统——“K”；一般采暖系统——“C”；地板辐射采暖系统——“F”；4.1.3第4位表示热负荷；4.1.4第5位表示一次热媒的介质：高温热水——“R”；蒸汽——“Z”；冷水——“L”；4.1.5第6位表示一、二次侧设计压力；4.1.6第7位表示控制等级，按[表1]分为两级。[表1]板式换热机组的控制等级级别控制功能Ⅰ温度控制+水泵变频+热量计量Ⅱ温度控制+水泵变频+热量计量+通讯功能示例：4.2型号编制示例：热负荷4.0MW，用于热水采暖系统，一次侧设计压力1.6Mpa，二次侧设计压力0.6Mpa，一次热媒的介质为高温热水，具有温度控制、水泵变频、热量计量、通讯功能的板式换热机组表示为：BJC-4.0R1.6/0.6Ⅱ5基本参数5.1板式换热机组的额定热负荷应符合[表2]的规定。[表2]板式...
